产品简介

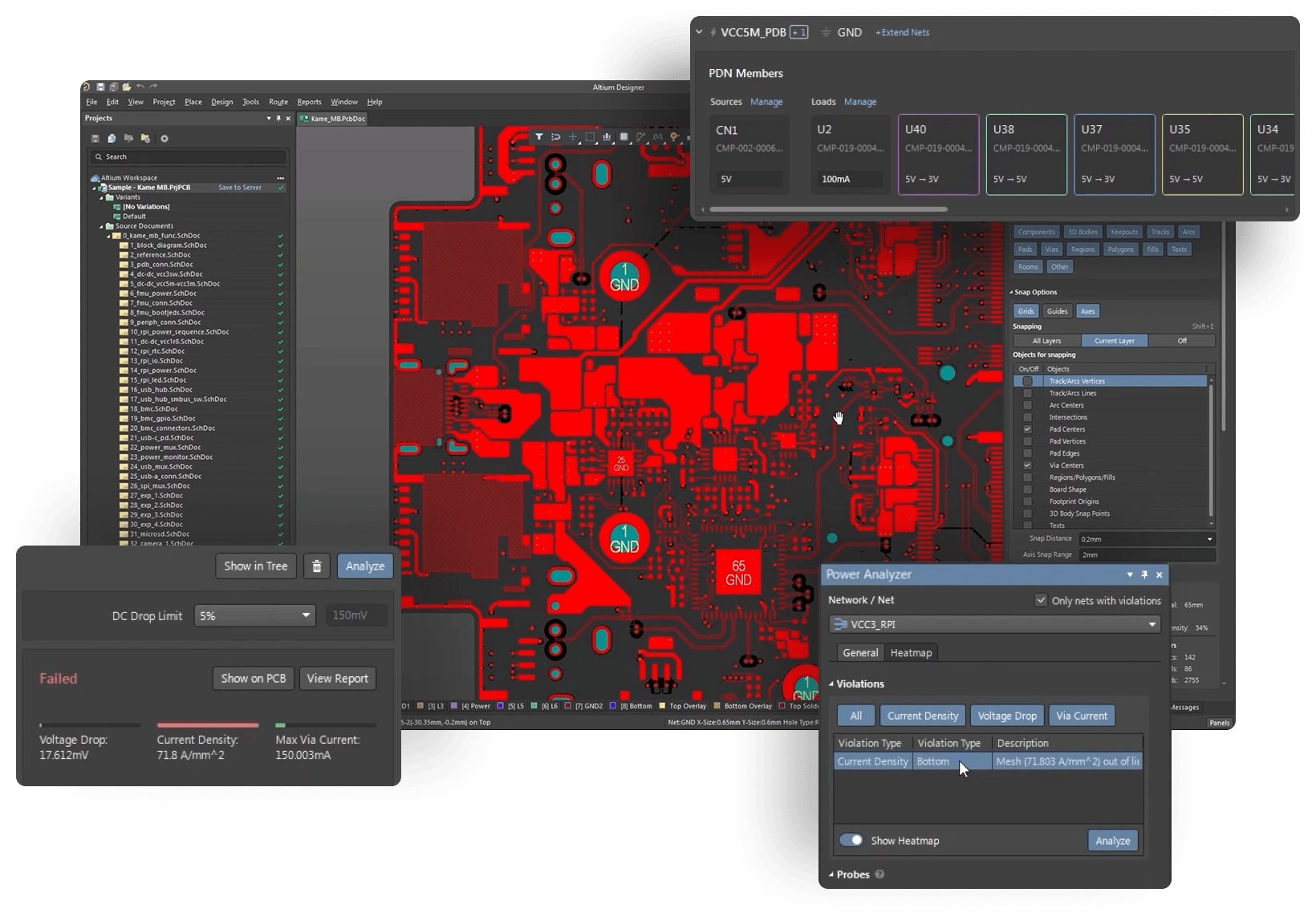

Power Analyzer由Keysight提供支持，可直接与Altium Designer集成，以实现对当前PCB项目的PI-DC仿真和分析。Power Analyzer不是依靠简单的横截面积计算来确定电网的载流能力，而是首先对铜结构进行精确建模，然后计算 PCB 上的供电电压和电流。通过以可视化和表格形式呈现的结果，工程师可以使用这些反馈并快速调整走线宽度、铜厚度和过孔属性，以确保它们实现设计所需的直流电力传输的完整性。

工程师可通过直流电源完整性分析，解决关键设计问题，包括：

• 识别并解决直流电压和电流密度问题
• 计算多网络和返回路径交互情况
• 在PCB编辑器中，将电压和电流密度分布情况可视化并识别热点
• 检查电路板上任何位置的电压、电流密度和过孔电流
• 生成分析仿真结果的HTML报告

Power Analyzer有何优势？

简单直观的可视化工具

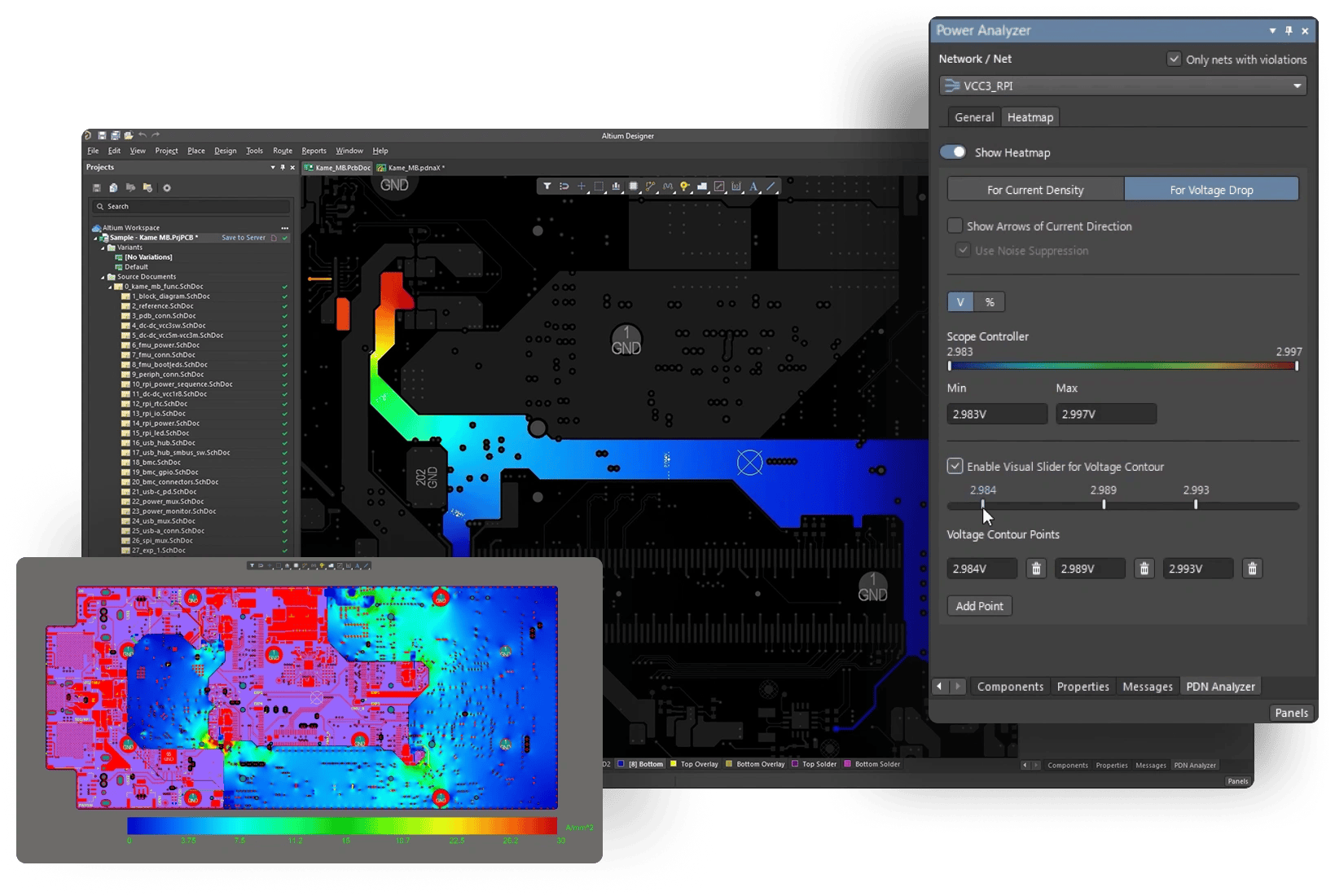

Power Analyzer 为您提供了一种简单、直观的方法来可视化电压和电流密度分布、电流方向和热点。结果直接显示在Altium Designer布局编辑器中，让您了解电源网络如何与设计的其余部分交互。

无需经验
在电路板布局过程中快速识别和解决直流电压和电流密度问题，无需具备直流分析经验。

轻松检查您的电力系统可靠性

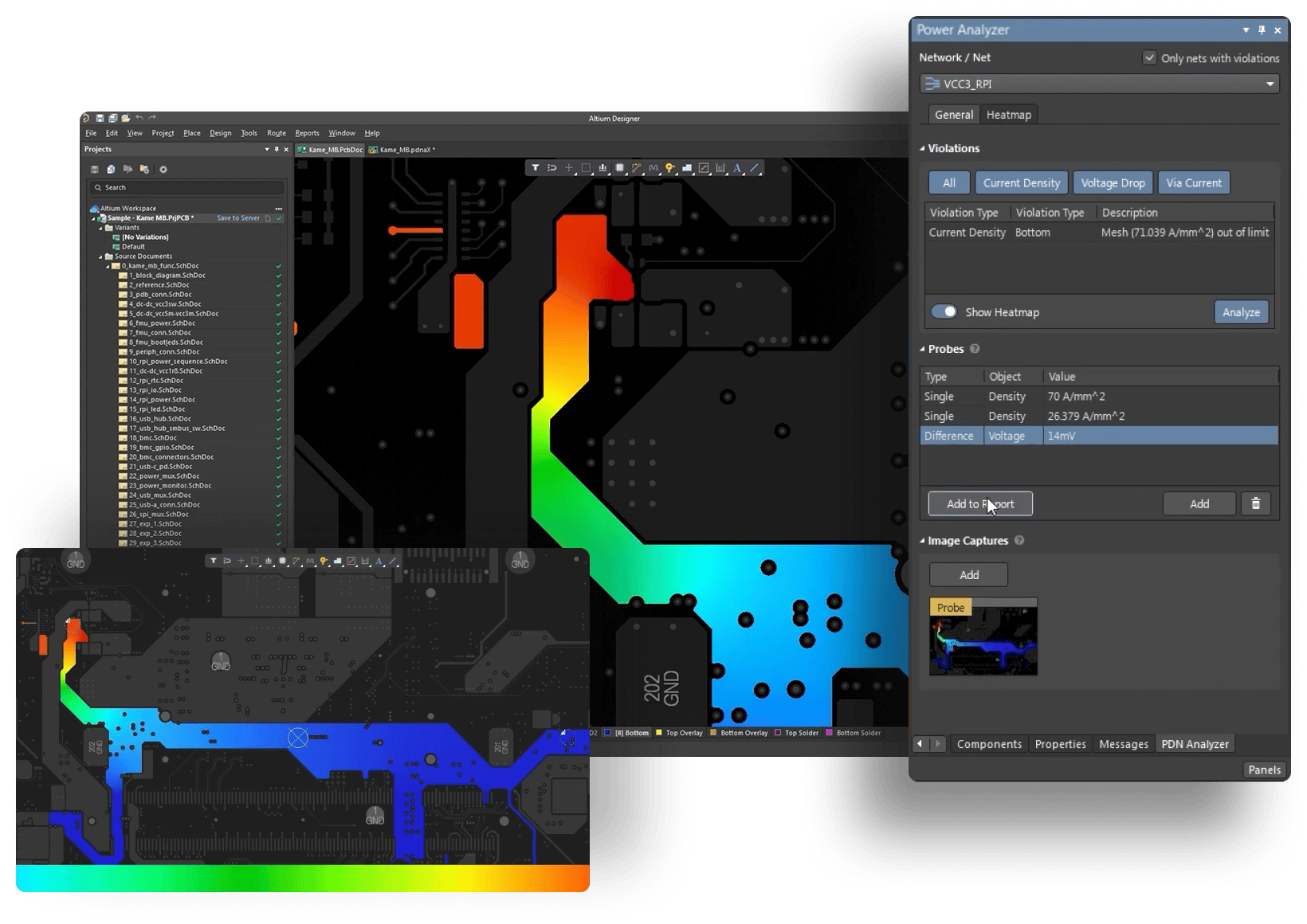

自信地设计，并以准确的功率测量为后盾。Power Analyzer可以直接在Altium Designer中轻松测量单点或两点之间的差分电压、电流密度或通孔电流。在设计时查看结果并进行调整。

一站式设计和审查解决方案

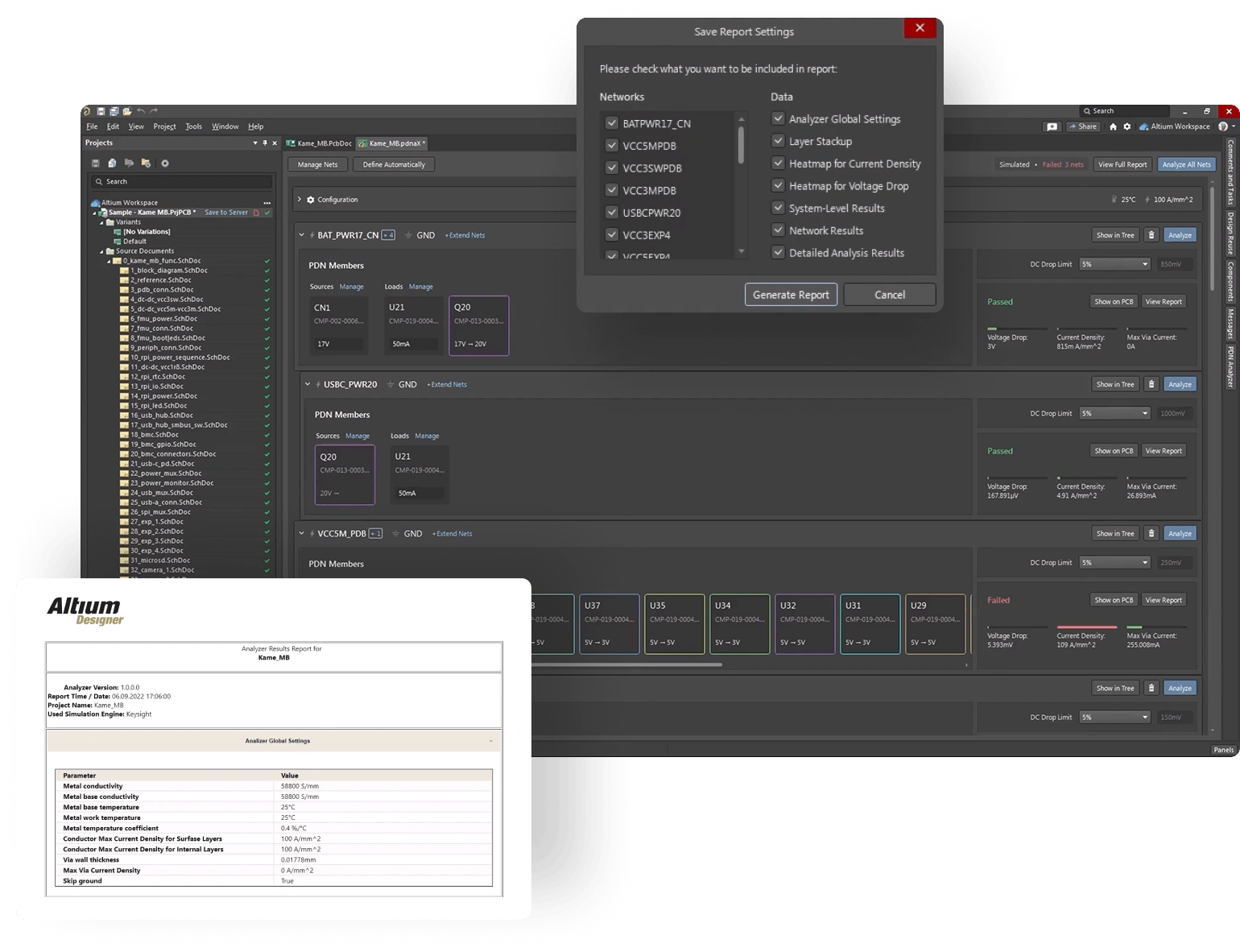

可配置的 HTML 报告可以轻松记录仿真工作，包括电压和电流裕度、功耗数据和自定义屏幕截图。通过可排序的表格和直观的界面，您可以快速轻松地获取所需的信息。

同步多网络仿真

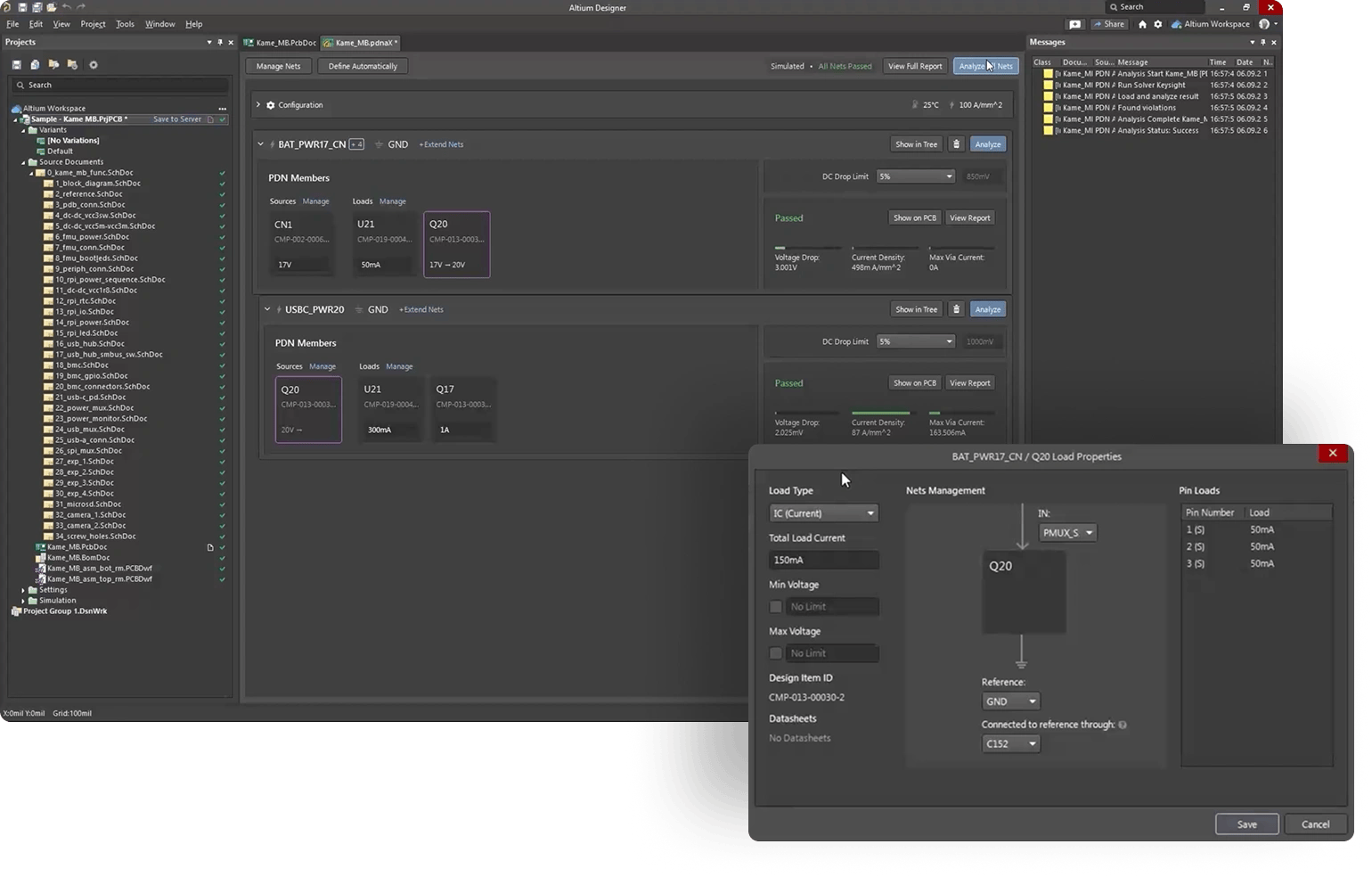

同时模拟多个电压，以更准确地了解您的设计。我们独特的稳压器模型 （VRM） 可捕获电力网络之间的交互，同时简化设置并缩短仿真时间。
