1 概述
ADAMS是MSC Software的多体动力学仿真工具。在汽车、轨道交通、机械设备等领域的设备动力学仿真工具。求解器采用多刚体系统动力学理论中的拉格郎日方程方法,建立系统动力学方程,对虚拟机械系统进行静力学、运动学和动力学分析,输出位移、速度、加速度和反作用力曲线。ADAMS软件的仿真可用于预测机械系统的性能、运动范围、碰撞检测、峰值载荷以及计算有限元的输入载荷等。
2 软件功能
ADAMS一方面是虚拟样机分析的应用软件,用户可以运用该软件非常方便地对虚拟机械系统进行静力学、运动学和动力学分析。另一方面,又是虚拟样机分析开发工具,其开放性的程序结构和多种接口,可以成为特殊行业用户进行特殊类型虚拟样机分析的二次开发工具平台。
ADAMS软件由基本模块、扩展模块、接口模块、专业领域模块及工具箱5类模块组成,如表3-1所示。用户不仅可以采用通用模块对一般的机械系统进行仿真,而且可以采用专用模块针对特定工业应用领域的问题进行快速有效的建模与仿真分析。
1 基本模块
用户界面模块 ADAMS/View
求解器模块 ADAMS/Solver
后处理模块 ADAMS/PostProcessor
扩展模块 液压系统模块 ADAMS/Hydraulics
振动分析模块 ADAMS/Vibration
线性化分析模块 ADAMS/Linear
高速动画模块 ADAMS/Animation
试验设计与分析模块 ADAMS/Insight
耐久性分析模块 ADAMS/Durability
数字化装配回放模块 ADAMS/DMU Replay
2 接口模块
柔性分析模块 ADAMS/Flex
控制模块 ADAMS/Controls
图形接口模块 ADAMS/Exchange
CATIA专业接口模块 CAT/ADAMS
Pro/E接口模块 Mechanical/Pro
3 专业领域模块
轿车模块 ADAMS/Car
悬架设计软件包 Suspension Design
概念化悬架模块 CSM
驾驶员模块 ADAMS/Driver
动力传动系统模块 ADAMS/Driveline
轮胎模块 ADAMS/Tire
柔性环轮胎模块 FTire Module
柔性体生成器模块 ADAMS/FBG
经验动力学模型 EDM
发动机设计模块 ADAMS/Engine
配气机构模块 ADAMS/Engine Valvetrain
正时链模块 ADAMS/Engine Chain
附件驱动模块 Accessory Drive Module
铁路车辆模块 ADAMS/Rail
FORD汽车公司专用汽车模块 ADAMS/ Chassis
工具箱 软件开发工具包 ADAMS/SDK
虚拟试验工具箱 Virtual Test Lab
虚拟试验模态分析工具箱 Virtual Experiment Modal Analysis
钢板弹簧工具箱 Leafspring Toolkit
飞机起落架工具箱 ADAMS/Landing Gear
履带/轮胎式车辆工具箱 Tracked/Wheeled Vehicle
齿轮传动工具箱 ADAMS/Gear Tool

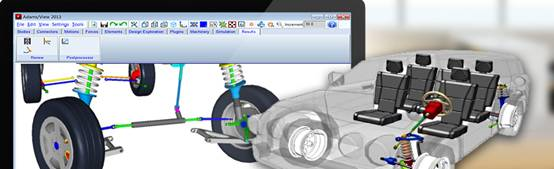

Adams/Car
应用Adams/Car,技术团队可以快速建立和测试整车和子系统的功能化虚拟样车。
这可以帮助在车辆研发过程中节省时间、降低费用和风险,提升新车设计的品质。通过Adams/Car的仿真环境,汽车工程师们可以在虚拟环境中对于不同的路面、不同的实际条件反复测试他们的设计,从而得到满意的结果。
Adams/Car包含许多的功能模块用于多学科仿真。
Adams Package 包括:
Adams/Solver
Adams/Solver SMP (C++ Solver Only)
Adams /Linear
Adams/View
Adams/Controls
Adams/Durability
Adams/Exchange
Adams/Flex
Adams/Insight
Adams/PostProcessor
Adams/Vibration
Adams/Car Package 包括:
Adams/Car
Adams/Car Vehicle Dynamics
Adams/Car Suspension Design
Adams/Car Mechatronics (New for Adams only)
Adams/Chassis
Adams/Driveline
Adams/SmartDriver
Adams/Tire
Adams/3D Road
Adams/Car Ride
可选的 Adams/Car 模块:
Adams/Tire FTire
必要条件:
Adams/Car 需要 Adams Package
产品集成
弹性体通用的格式,允许在单个Nastran的结果文件(.MASTER)中存储多个弹性体模型。
使用“白匣子(white box)”的输出方式,使得从Adams到Nastran (Adams2Nastran)的输出发展到单元层次上,因而,对整个系统中单个部件的替换更容易实现。
Adams/View下插件Adams/Mechatronics,使得控制系统与多体系统的集成实现标准化。
• Adams/Tire 3D 轮胎模拟技术,可适用表面崎岖不平的道路。
• 新增有关插件的帮助文档,并加强了帮助文档的易用性。
