PLS仿真器
通用调试引擎C166, ST10, XC166, XC2000, XE166, TriCore, Power Architecture,cotex-m,ARM7, ARM9, ARM11, XScale和SuperH衍生品可以在与并行端口支持JTAG Starterkit版本,在串口支持Starterkit版本和与额外的通信硬件高速全功能的版本。

PLS系列仿真器


Universal Access Devices UAD

通用接入设备UAD通过JTAG、cJTAG、DAP、SWD、OnCE、LPD、DXCPL、CAN、ASC、Trace等对单片机进行调试。

基于强大的32位通信单元的通用访问设备,PLS提供了一个快速和灵活的通信工具,访问许多流行的16 /32和64位微控制器。

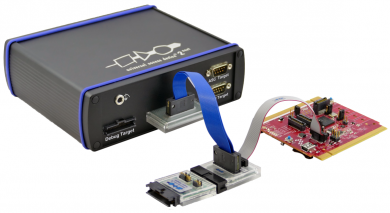

UAD2pro

Universal Access Device 2pro是UDE目标接入设备家族中的新一代智能成员。它取代了已批准的UAD2,并以众所周知的表单样式提供了新的增强功能。它使用相同的目标适配器解决方案,建立了到功能更强大的UAD3+的桥梁。

特点

UAD2Pro通过JTAG、CJTAG、DAP、DAP提供快的目标访问,通过CAN物理层(DXCPL)、SPD(单针DAP)通过CAN、SWD、ASC和内置ESD保护。访问aurix、tricore、powerarchitecture、s32v234、cortex、c16x、st10、xc2000、xe166、xmc4500、arm7、arm9、arm11、superH SH-2A现在比以往任何时候都容易。JTAG和CAN总线的独特组合,仅8.5 x 13 x 3.5 cm3(宽x深x高)的测量值,以及坚固的铝外壳,使得UAD2Pro可在现场移动使用。

对于带高压组件的微控制器板的调试,如电机或变频器控制常见的调试,具有高达1000 Vrms电气隔离的目标适配器也可以选择与UAD2Pro一起使用。同时保持50兆赫串行时钟的全传输带宽。


支持高速目标访问和质量

Universal Access Device 2 pro已针对主机PC上的UDE与目标系统之间的高速通信进行了优化。UAD2pro以优化的方式支持UDE的访问功能。

  • 通用目标连接器(1,65-5,5伏I / O环电压)支持JTAG,cJTAG,DAP,CAN物理层上的DAP(DXCPL),通过CAN的SPD,高达50 MHz移位时钟的SWD调试通信通道-下载速率高达3.5 MByte / s。
  • 特殊目标适配器可用于所有受支持的目标和接口定义,例如TriCore,PowerArchitecture,Cortex,XC2000,XE166,XMC4500,Arm7,Arm9,Arm11,SuperH SH-2A,具有高达50 MHz的转换时钟
  • 隔离适配器(具有1,000 VRMS隔离的RF耦合器技术)-支持全带宽50 MHz移位时钟
  • 目标功耗低
  • 通过D-Sub连接器与基于C16x,ST10,XC2000,XE166,TriCore, PowerArchitecture和Arm / Cortex的目标系统进行灵活的串行高速通信。可以使用以下串行模式:
  1. 异步串行RS232接口
  2. CAN接口
  • 通过USB 2.0达到480 Mbps主机通信速度
  • 支持的操作系统:Windows?7,Windows?8.1,Windows?10(32位和64位)
  • 尺寸:独立通信设备8.5 x 13 x 3.5cm3(宽x深x高,无接口)。


CAN总线分析仪

CAN总线D-Sub公连接器(CiA引脚分配),作为到C166,ST10,XC2000,XE166,TriCore,PowerArchitecture和基于Arm / Cortex的CAN目标系统的调试通信通道(CAN调试器)

  • 独立的智能子系统可实现对CAN总线消息的连续跟踪
  • CAN总线分析可以作为调试通信的后台任务运行


UAD2 Next

Universal Access Device 2next是UAD2 +的强大后继产品,并且是PLS的UDE目标访问设备系列中的新型多合一设备。它结合了UAD2pro的新调试功能和跟踪功能,使其成为有效调试,测试和系统级分析的理想选择。

特点

UAD2next充当基本模型UAD2 pro和很好的工具UAD3 + 之间的桥梁。除了大量强大的调试和跟踪接口(例如DAP,SWD,JTAG,cJTAG和LPD)之外,UAD2next还支持CAN和ASC接口以访问目标。强大的跟踪模块(可以根据需要轻松插入)确保将跟踪数据从目标快速有效地传输到UAD2next中。

  • UAD2next与Universal DebugEngine?(UDE)一起甚至为新的异构多核SoC提供而强大的支持。
  • 高性能调试访问AURIX 2nd TC3 Generation,AURIX TC2,TriCore,PowerArchitecture,Cortex-R,Cortex-M,Cortex-A,S32V234,XC2000,XE166,XMC4500,Arm7,Arm9,Arm11,SuperH SH-2A,RH850
  • ASC和CAN / CAN FD目标接口(ASC和CAN调试器)。可以根据要求提供FD。
  • 用于并行和串行跟踪的插件模块
  • USB3或千兆以太网,用于在PC 旁边连接UAD2next
  • 经验证且坚固的铝制外壳17.0 x 14.5 x 5.5 cm
  • 被动冷却。


支持的高速目标访问和质量

  • 接下来的UAD2 已针对主机PC上运行的UDE与目标系统之间的高速调试通信进行了优化。
  • 已用于UAD2 pro和UAD3 +的经过验证的目标适配器解决方案可为先进的调试接口DAP,SWD,JTAG,cJTAG,LPD提供快和可靠的目标访问。
  • 准备使用即将发布的调试接口,而无需更换基本的UAD2 下一个设备。
  • 具有高达160 MHz的移位时钟和1.65 – 5.5 V I / O电压的高速调试访问。
  • 电隔离目标适配器(具有1,000 VRMS隔离的RF耦合器技术)可用。
  • UAD2 next与目标系统之间的距离更长。可能为0.5 m,可应要求提供2.0 m。
  • 用于ASC和CAN / CAN FD *)的连接器,电流信号隔离高达1,000 VRMS。
  • 支持DXCPL(基于CAN物理层的DAP)。


跟踪支持高达32位/ 2通道@ 1.25 Gbit / s

对于基于跟踪的调试,测量和系统级分析,接下来可以使用目标特定的跟踪模块扩展UAD2 。

  • 易于安装的插件模块,适用于各种跟踪接口
  • Aurora跟踪连接器(至多2条通道)
  1. Samtec ERF8 HS22 ASP-137969-01
  2. Samtex ERF8 HS34 ASP-137973-01
  3. Samtec ERF8 HS40 ASP-133811-01
  • 其他特定于客户的跟踪连接器
  • 易于安装的插件模块,适用于各种跟踪接口
  • 至多12位并行跟踪。
  • 2通道串行跟踪,速率高达1.25 GBit / s。
  • 512 MB内部跟踪存储器。
  • 为Arm CoreSight ETM,STM,ITM,PTM,Xilinx FTM准备就绪,可用于NEXUS 3类并行/串行AURORA跟踪,HSSTP AURORA跟踪以及Infineon MCDS。


UAD3 +

功能

Universal Access Device3+,已经建立UAD2家族的进一步发展,在高时钟频率多核和多目标系统使用了特别优化。得益于灵活的转接器和连接器设计,可以使用不同的调试协议分别控制多达八个不同的内核和目标。PLS对JTAG扩展器技术的持续不断发展,使得与基本单元的连接长度可达5米。扩展器可选配电气隔离。此外,凭借灵活的设计,吊舱还可以执行诸如CAN接口或逻辑分析仪探头之类的任务。

特点

可以通过各种串行接口(例如JTAG,cJTAG,设备访问端口(DAP / DAP2)或串行线调试(SWD))以高达100 MHz的时钟频率访问目标。通过UAD3 +硬件和固件,可以在调试多个核心/目标期间实现同步。两种不同的输入电压范围- 标准为1.6至5.5伏或可选地为0.8至3.3伏 -涵盖了所有可能的应用。

在实时跟踪中,高度灵活的Pod和连接器设计可确保简单而有效地支持各种跟踪协议(例如Aurora,CoreSight ETM,Nexus或OCDS L2)。在这里,目标上的跟踪盒与基座之间的距离也可能长达5米。记录的数据可以通过自动生成的时间戳进行补充。UAD3 + 具有高达4 GB的跟踪存储器,32位的跟踪流宽度以及500 MHz 的串行跟踪信号和3.125 Gbit / s的串行跟踪信号,因此它也非常适合将来的任务。

为了调试带有高压组件的微控制器板(例如在电动机或逆变器控件中很常见),UAD3 +也可以选择使用电气隔离度高达1,000 VRMS的目标适配器。


支持的高速目标访问和质量

UAD3 +该UAD3 +是基于一个模块化的概念,并提供高速调试访问的PowerPC,ARM7,ARM9,ARM11,Cortex-M3的,的Cortex-M4,的Cortex-R4,的Cortex-R52,Cortex-A8的,的Cortex-A9和进一步的微控制器MCU体系结构作为模块化概念。可以通过长电缆连接多个JTAG扩展器盒,以确保与目标连接器灵活匹配。UAD3 +专为实现很好的性能而设计。

  • 高速JTAG调试访问,移位时钟高达100 MHz
  • 多目标/多系统访问-至多支持8个多个JTAG接口(至多可以有4个JTAG扩展器盒,每个JTAG扩展器盒可以有2个JTAG接口)
  • 标准I / O环形电压1.6-5.5伏,扩展I / O环形电压0.8-3.3伏可选
  • 支持的调试连接器:
  1. JTAG /设备访问端口(DAP / DAP2)连接器
  2. Arm JTAG和CoreSight串行线调试(SWD)连接器,10针和20针
  3. cJTAG(IEEE1149.7)连接器
  4. Nexus调试端口(OnCE)连接器
  5. 其他特定于客户的调试连接器
  6. 可选的电流隔离
  • 独立的JTAG扩展器盒通过长5米(0.5 m,1 m-默认值,2 m和5 m)的千兆串行电缆连接到UAD3 +。
  • 广泛的主机接口,USB2.0 HS,千兆位以太网(10/100 / 1000Mbps),IEEE1394b(FireWire-800)
  • 在Windows?7,Windows?8.1,Windows?10(32位和64位)下运行
  • UAD3 +的自动固件更新
  • 尺码
  1. 独立通信设备17 x 14.5 x 8.5cm3(宽x深x高,无接口)
  2. JTAG盒5.5 x 10.5 x 3cm3(宽x深x高,无接口)
  3. 接线盒7.5 x 13 x 4cm3(宽x深x高,无连接器)


跟踪支持高达32位@ 500MHz / 4通道@ 3.125 Gbit / s

  • UAD3 +追踪盒Universal Access Device 3+允许并行记录高达500 MHz的实时跟踪信息,而串行跟踪则记录3.125 Gbit / s。
  • ETM Mictor和Nexus 3类Mictor connetcor
  • Aurora跟踪连接器(至多4条通道)
    1. Samtec ERF8 HS22 ASP-137969-01
    2. Samtex ERF8 HS34 ASP-137973-01
    3. Samtec ERF8 HS40 ASP-133811-01
    4. 其他特定于客户的跟踪连接器
  • 跟踪内存高达4 GB的可用
  • 无尽的跟踪,可进行连续的跟踪和观察
  • 跟踪高达32位宽的半速率时钟模式,高达250 MHz
  • 目标硬件上的I / O电压范围广,支持0.8-3.3 V
  • 可能有可变的时间戳,由跟踪板前端插入
  • 智能迹线过滤器可优化迹线利用率,自动边缘检测
  • 单独的Trace pod通过长5米(0.5 m,1 m-默认值,2 m和5 m)的千兆串行多车道电缆连接到UAD3 +。
  • 外部触发引脚
