1、 问题场景

EPLAN 软件插入部件在线平台 EPLAN Data Portal 即可实时拖取部件数据使用。如果云平台上没有找到所需要的部件就需要去厂商官网进行下载 EDZ 文件进行使用，或者软件为离线使用环境。

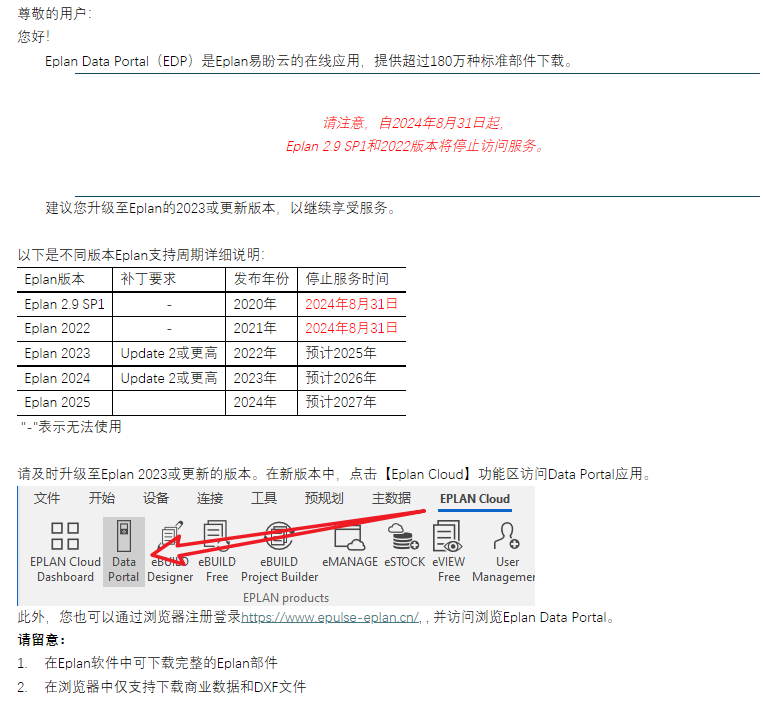

目前 EPLAN Data Portal 在线平台使用要求，只有最新发布的三个版本可以使用，再低的版本无法进行使用。因此低版本只能依靠导入 EDZ 文件加载部件的方式。

2、软硬件环境

1）、软件版本：EPLAN Electronic P8 2024

2）、电脑环境：Windows 11

3）、外设硬件：无

3、解决方法

EDZ 文件的定义：

EDZ 是 EPLAN Data Archive Zipped(EPLAN 数据压缩文件包)的缩写，最早是专门为西门子定制的，现在已经成为 EPLAN 中一种标准的部件格式： EPLAN Data Portal 交换格式。

EDZ 是 EPLAN 软件使用的一种专有文件格式，主要用于电气工程设计中的元件数据交换。EDZ 文件是 EPLAN 中用于管理和使用电气元件及其相关数据的重要文件类型。

EDZ 文件的主要功能与用途：

1. 元件数据存储：

○ EDZ 文件包含了电气元件的详细信息，如图纸符号、连接点、技术参数、3D 模型、功能文本、图片等。这些信息在 EPLAN 项目中用于生成准确的电气原理图、设备布置图、和接线图等。

2. 数据标准化：

○ EDZ 文件格式有助于标准化元件数据，确保在不同的项目中使用统一的元件库。这对于大型工程项目或跨团队协作尤其重要，能够减少错误并提高效率。

3. 与元件制造商的集成：

○ 很多电气元件制造商提供的元件库会以 EDZ 格式分发，方便设计师直接导入 EPLAN 中使用。这意味着设计师可以直接访问制造商提供的最新的元件数据，而不需要手动创建或更新这些数据。

4. 快速配置与重用：

○ 通过导入 EDZ 文件，设计师可以快速配置电气元件，并在多个项目中重复使用，从而加快设计过程。

EPLAN中导入 EDZ 格式文件：

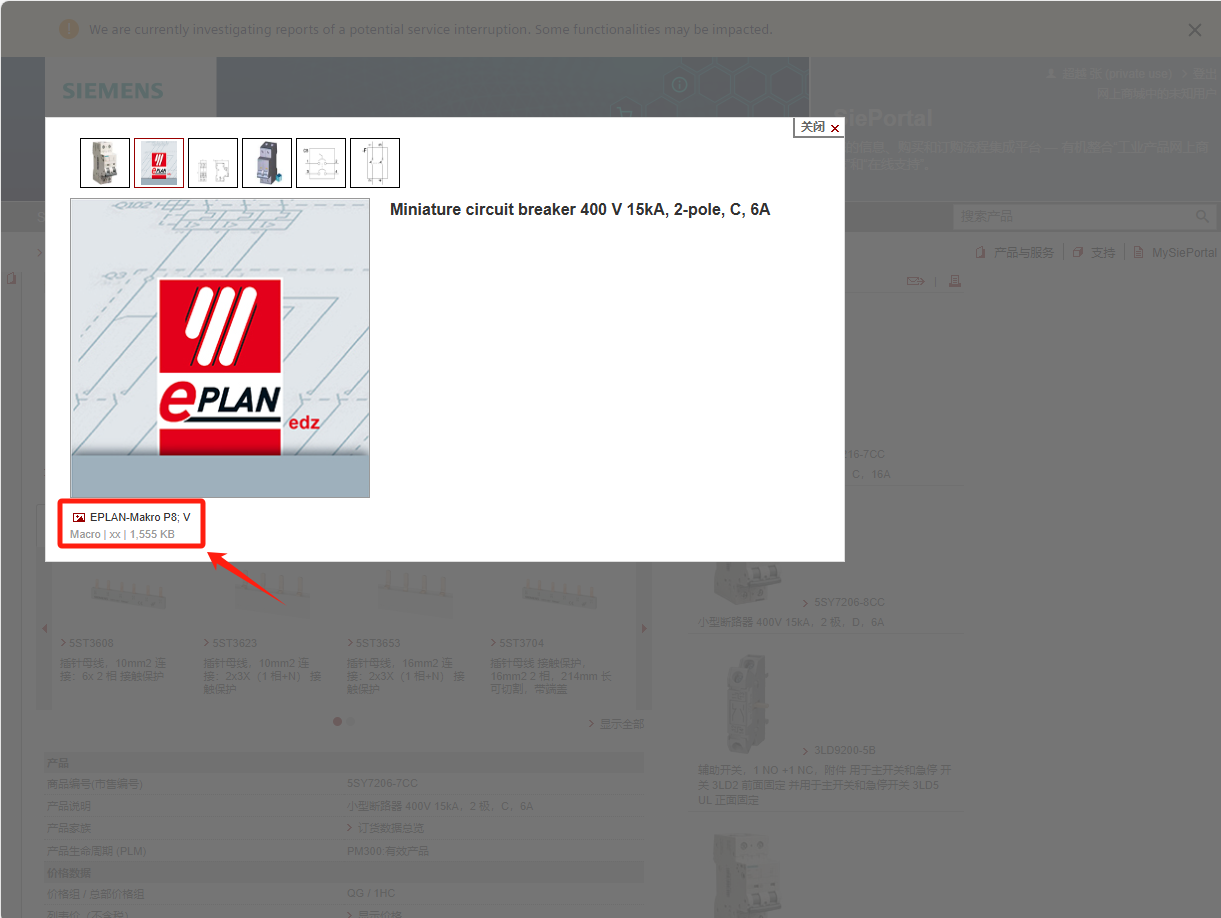

在器件厂商官网中下载一个部件的 EDZ 文件，下面以西门子官网下载为例。

图 1

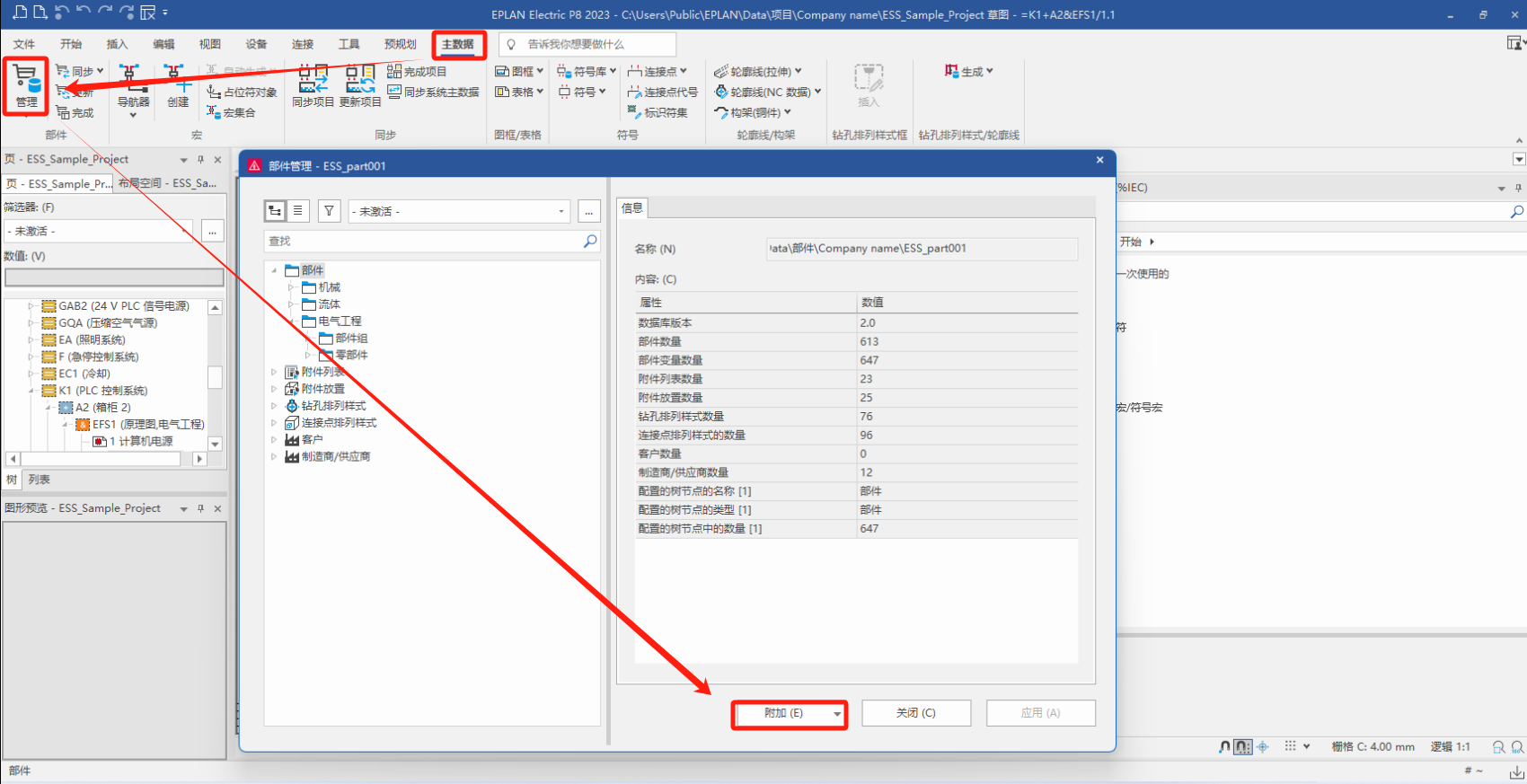

启动软件 EPLAN P8 选择【主数据】→【部件：管理】→【附加】

图 2

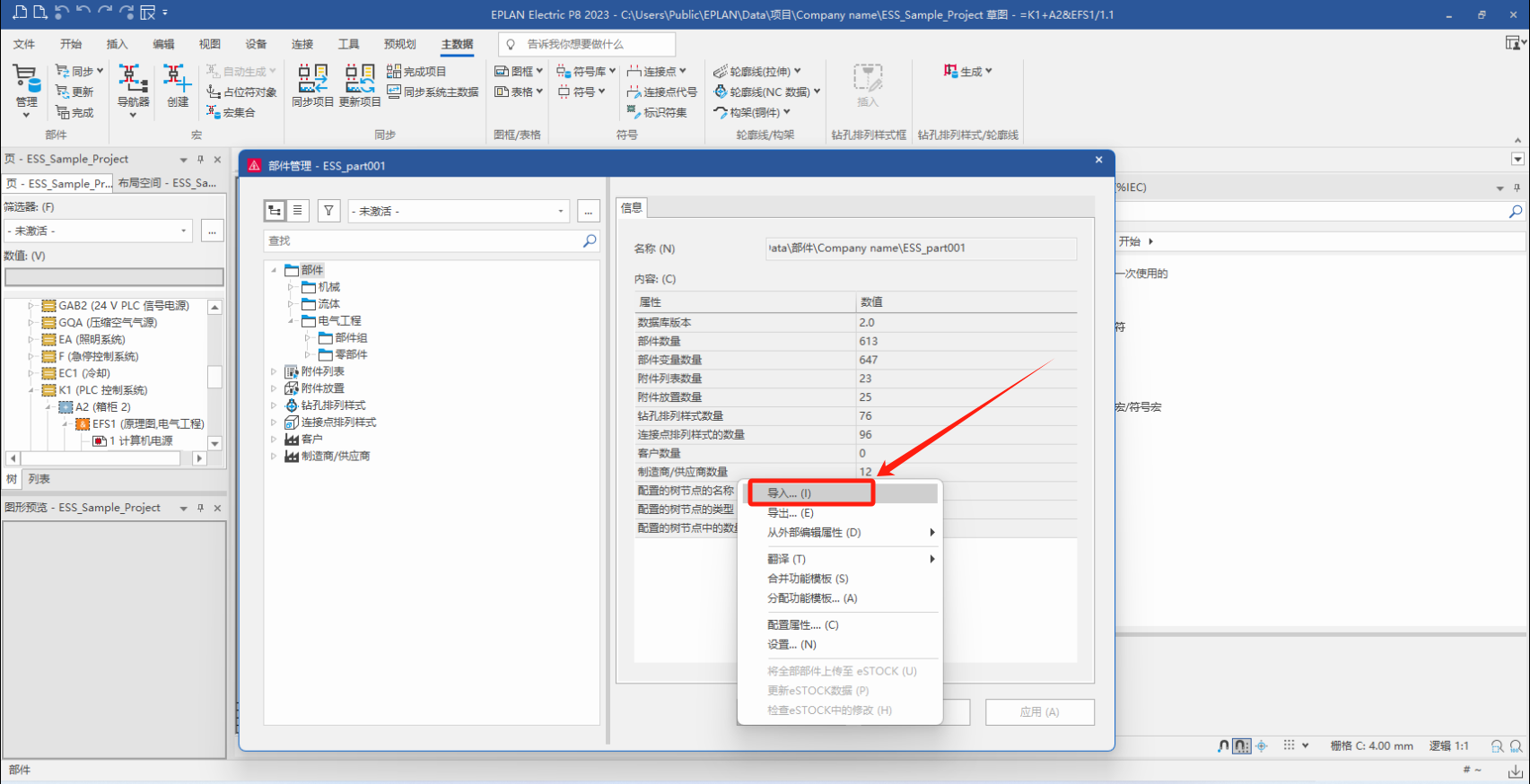

进入部件管理，选择【附加】→【导入】

图 3

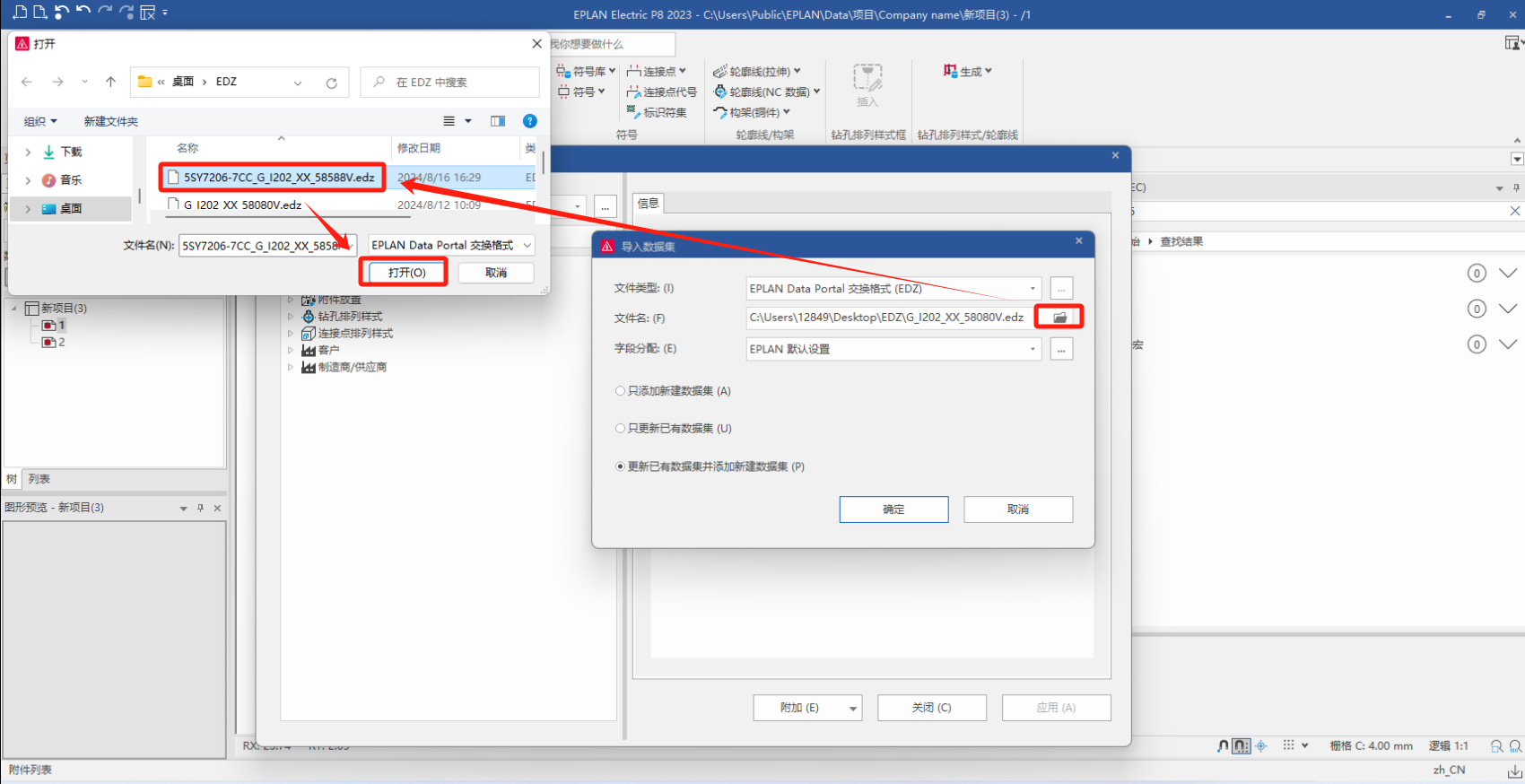

选择导入按钮后会进入默认的导入数据集提示框，文件类型选择EDZ格式；文件名则是 EDZ 文件的目标路径；

图 4

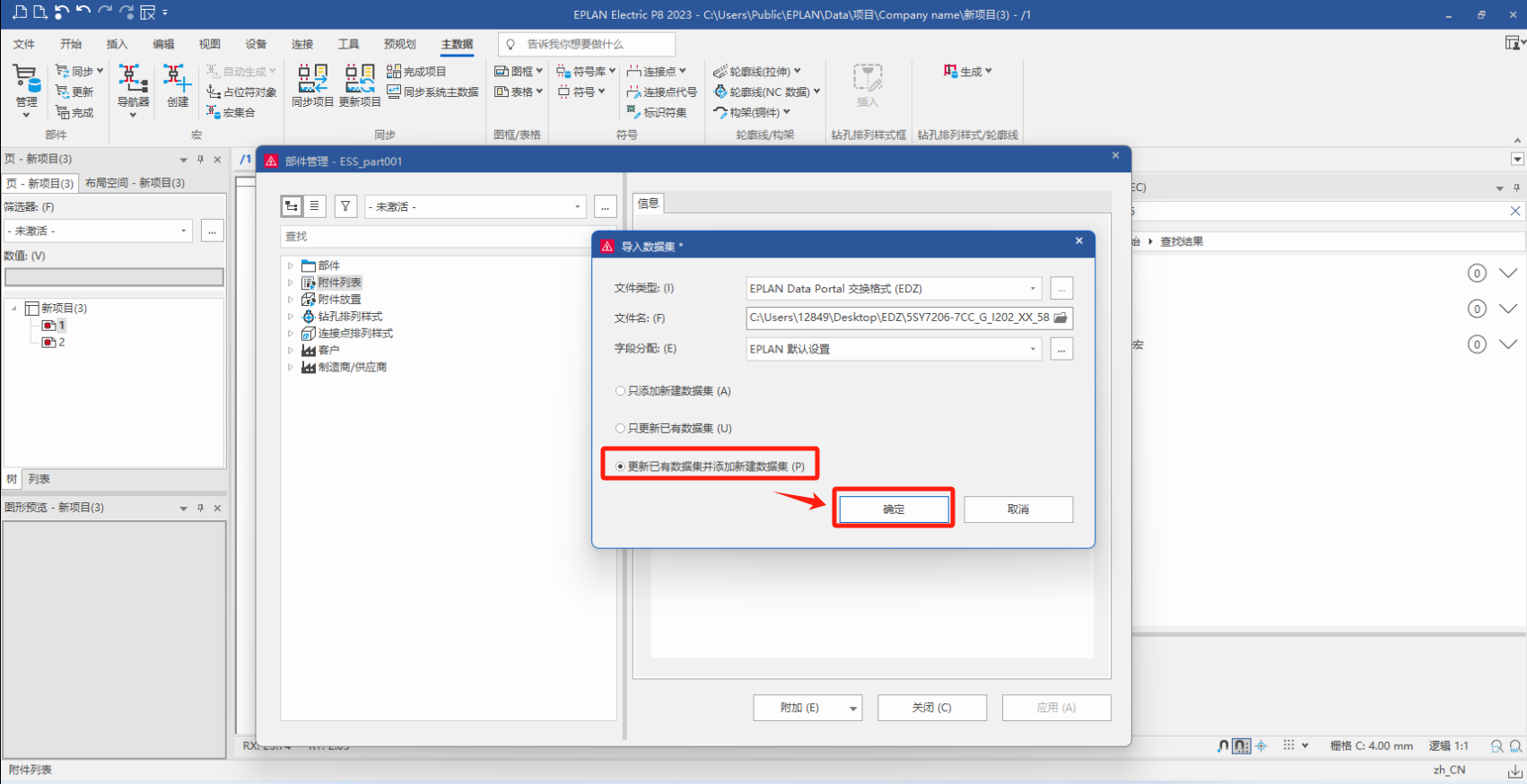

如果只添加新部件则选择“只添加新建数据集”，但一般选择“更新已有数据集并添加新数据集” 。

图 5

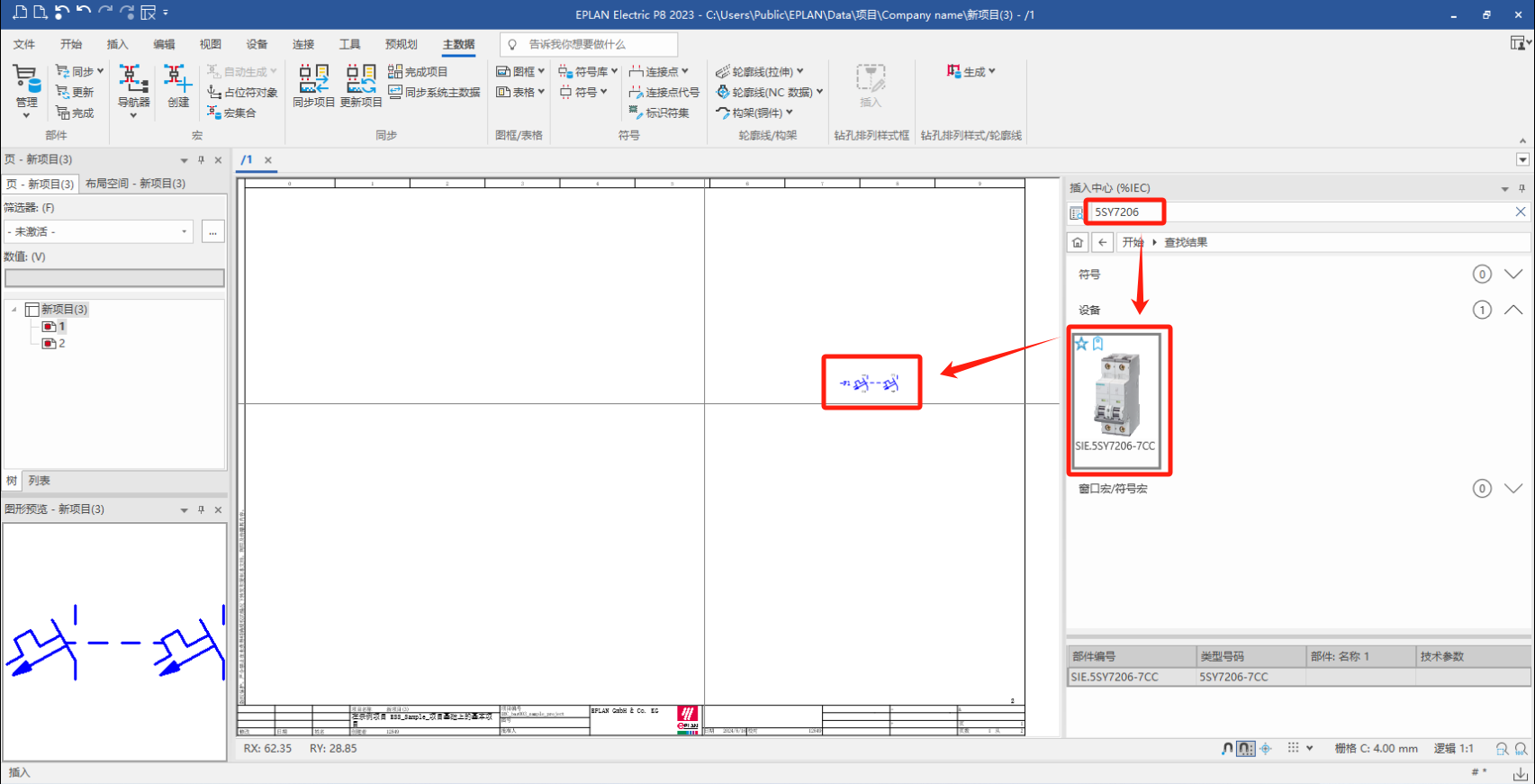

此时就可以在插入中心，检索部件名称，直接拖拽至图纸中。

图 6
