1、 问题场景

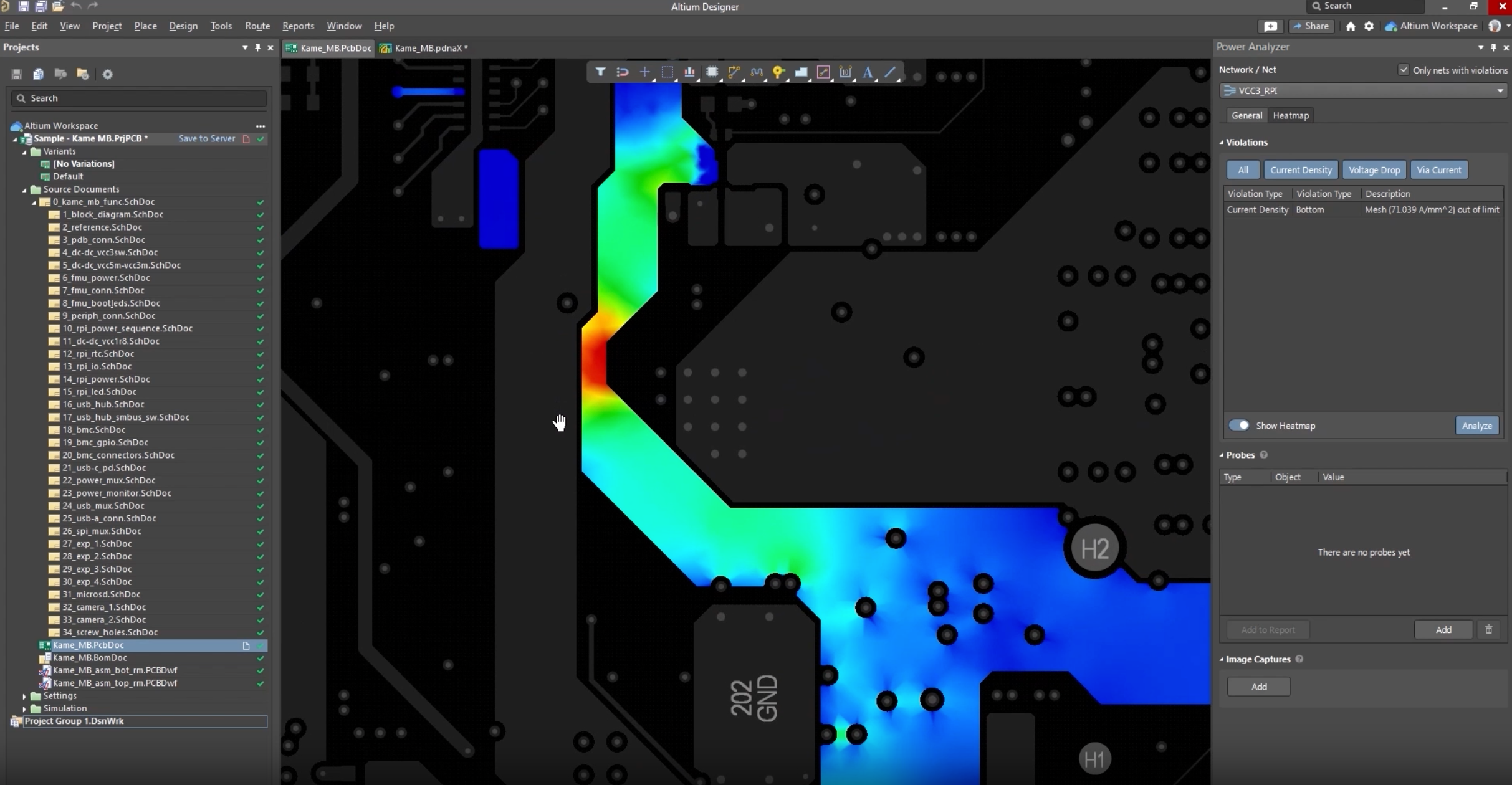

要在 Altium Designer PCB 设计环境中执行直流电源完整性分析，Power Analyzer by Keysight 是首选解决方案。

Power Analyzer by Keysight 作为可下载的 Altium 扩展应用程序，由 Keysight Technologies 提供支持，直接与 Altium Designer 集成，允许对当前 PCB 项目进行 PI-DC 仿真和分析。

Power Analyzer by Keysight, 插件仅支持 AD 22.10 及更高版本。

图 1

2、软硬件环境

1）、软件版本：Altium Designer 22.10 及更高版本

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

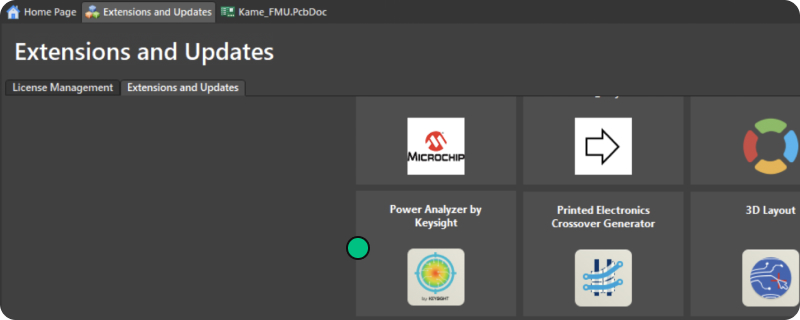

a. 首先安装 Power Analyzer 扩展

图 2

安装后：重新启动 Altium Designer 面板

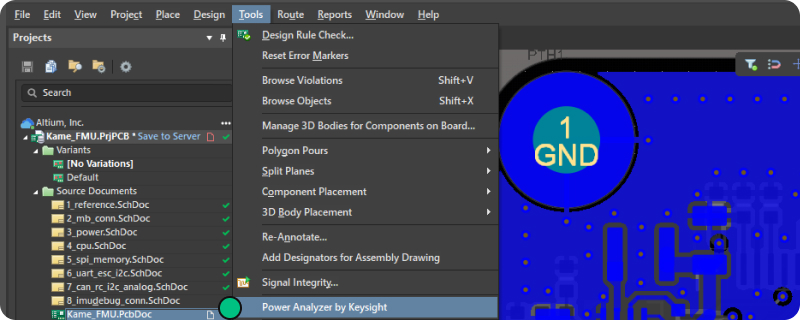

b. 在 PCB 或原理图打开的情况下，运行 Keysight 的 Tools > Power Analyzer

图 3

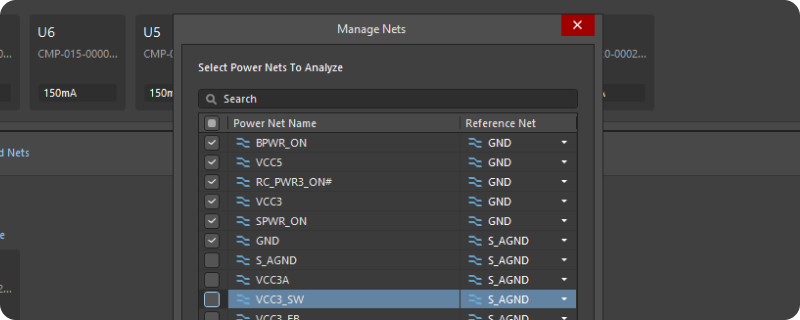

c. 通过 Manage Nets 配置任何电源结构

图 4

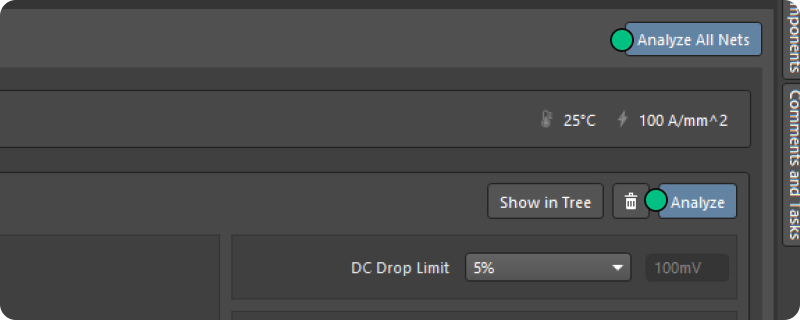

d. 单击 Analyze 或 Analyze All Nets

图 5

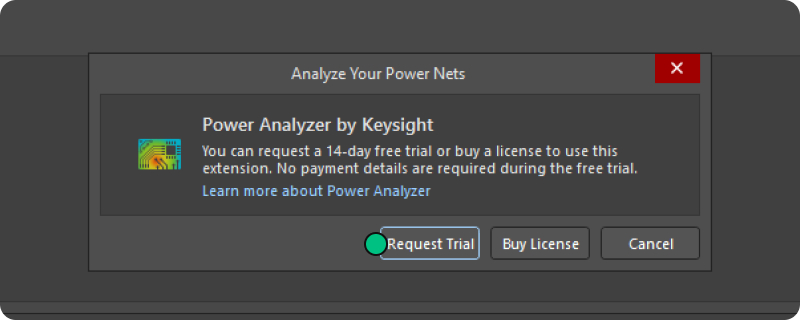

e. 在出现的窗口中请求试用或购买许可证

图 6

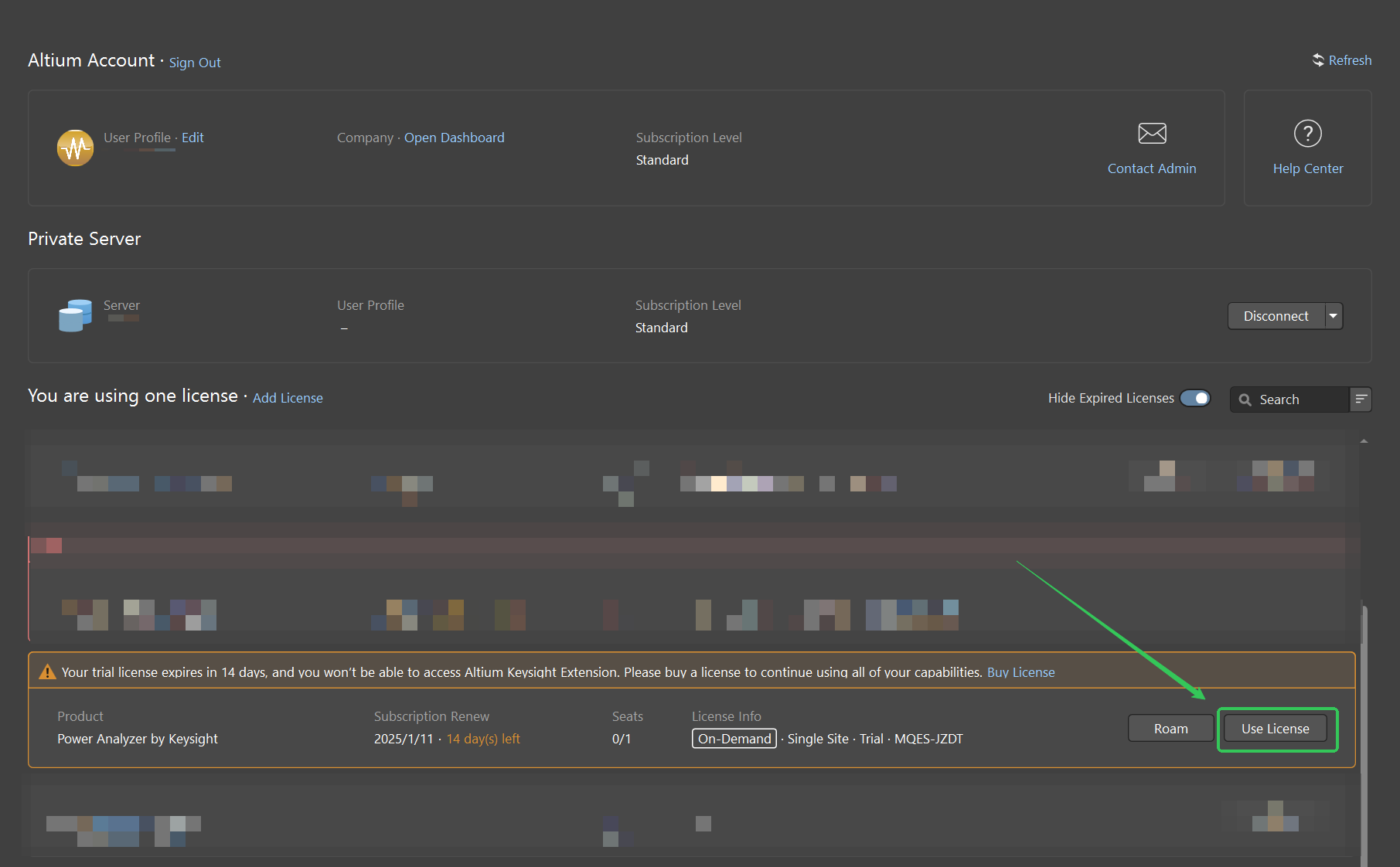

f. 在 License Management 中登录 AltiumLive 后就可以看到【Power Analyzer by Keysight】授权信息，点击【Use License】即可。

图 7
