1、 问题场景

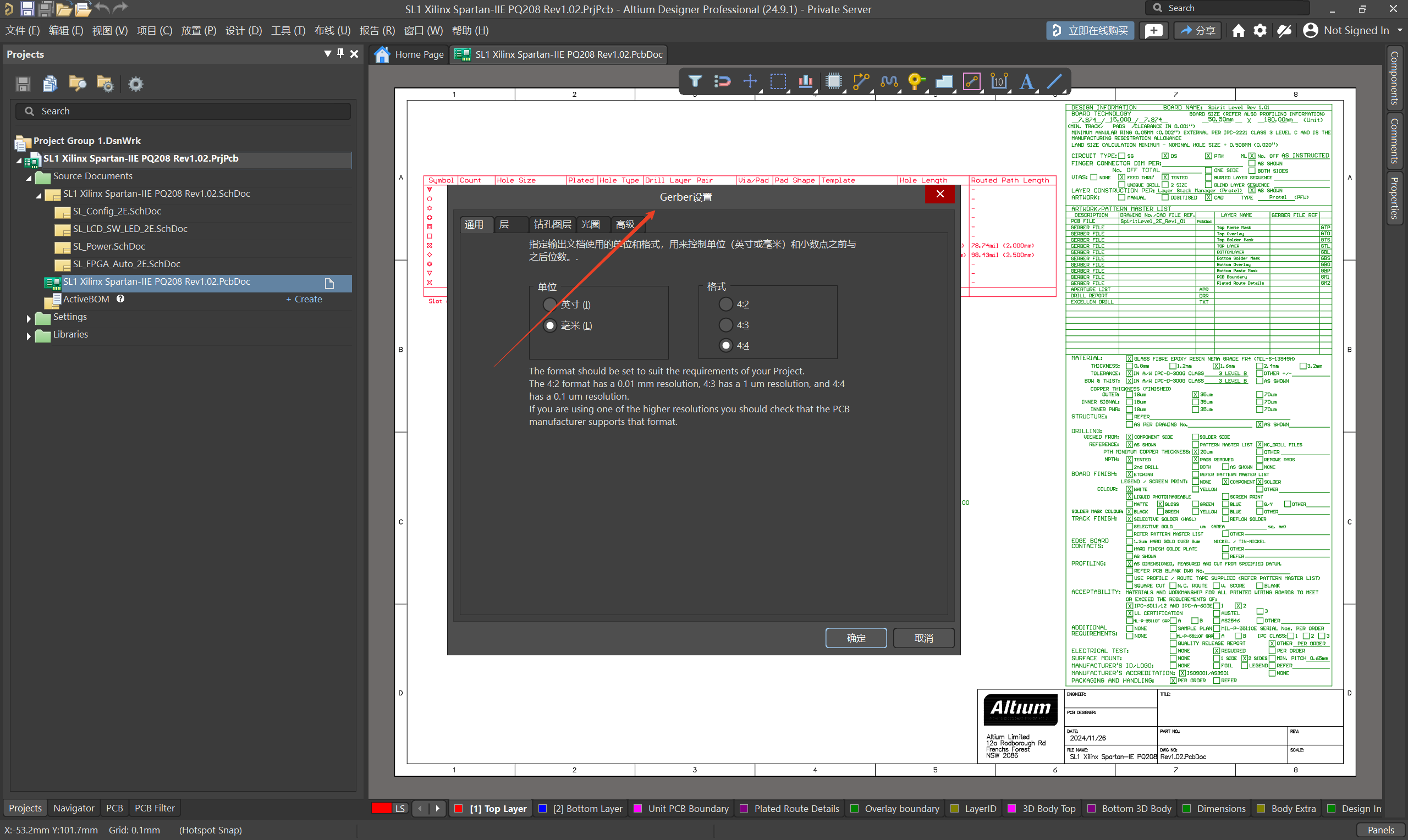

在 AD24 软件中打开 Gerber 输出设置，对话框并不是新版的输出设置界面。

图 1

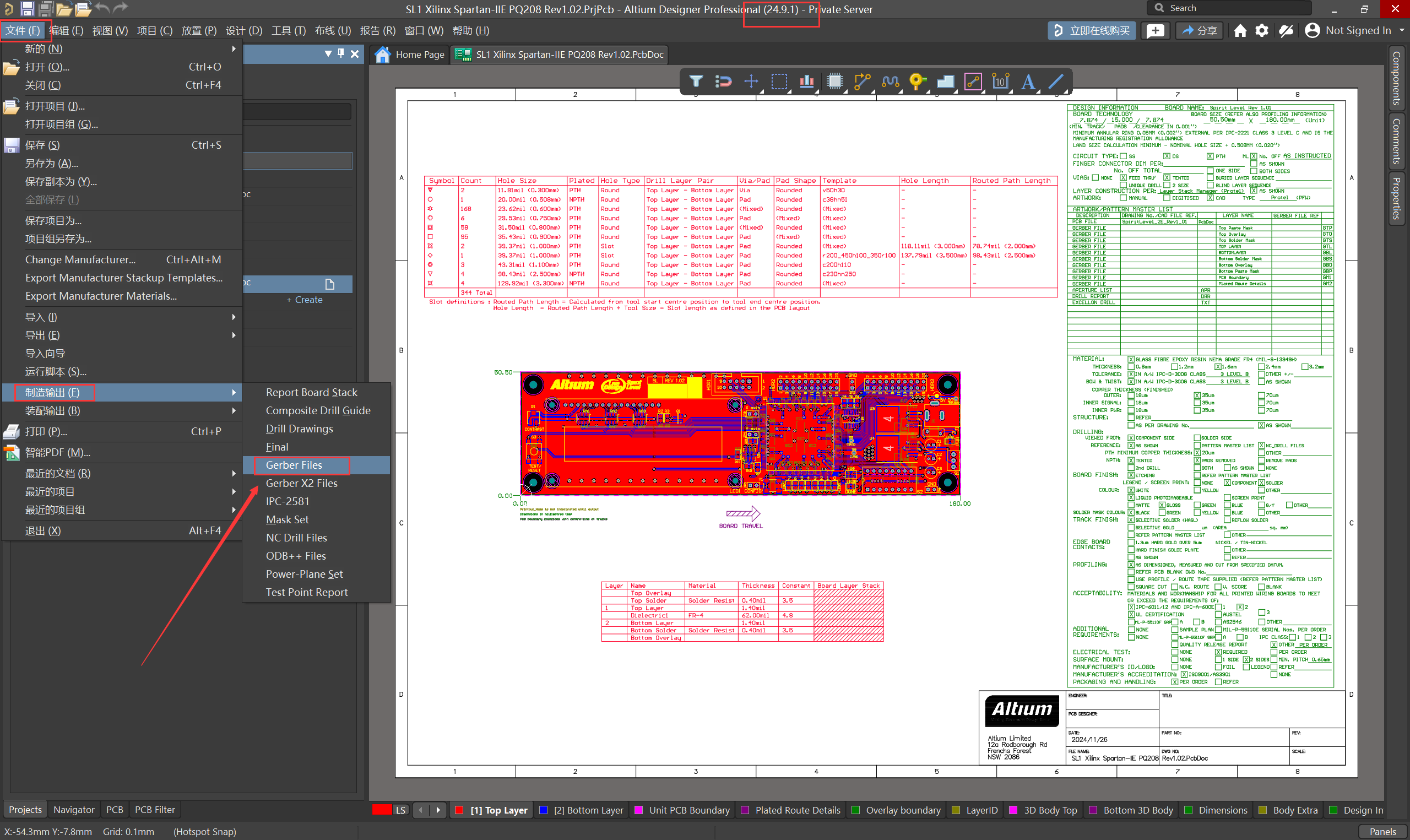

如下图所示，为 Gerber 输出设置是之前的版本界面显示。

图 2

2、软硬件环境

1）、软件版本：Altium Designer 24.9

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

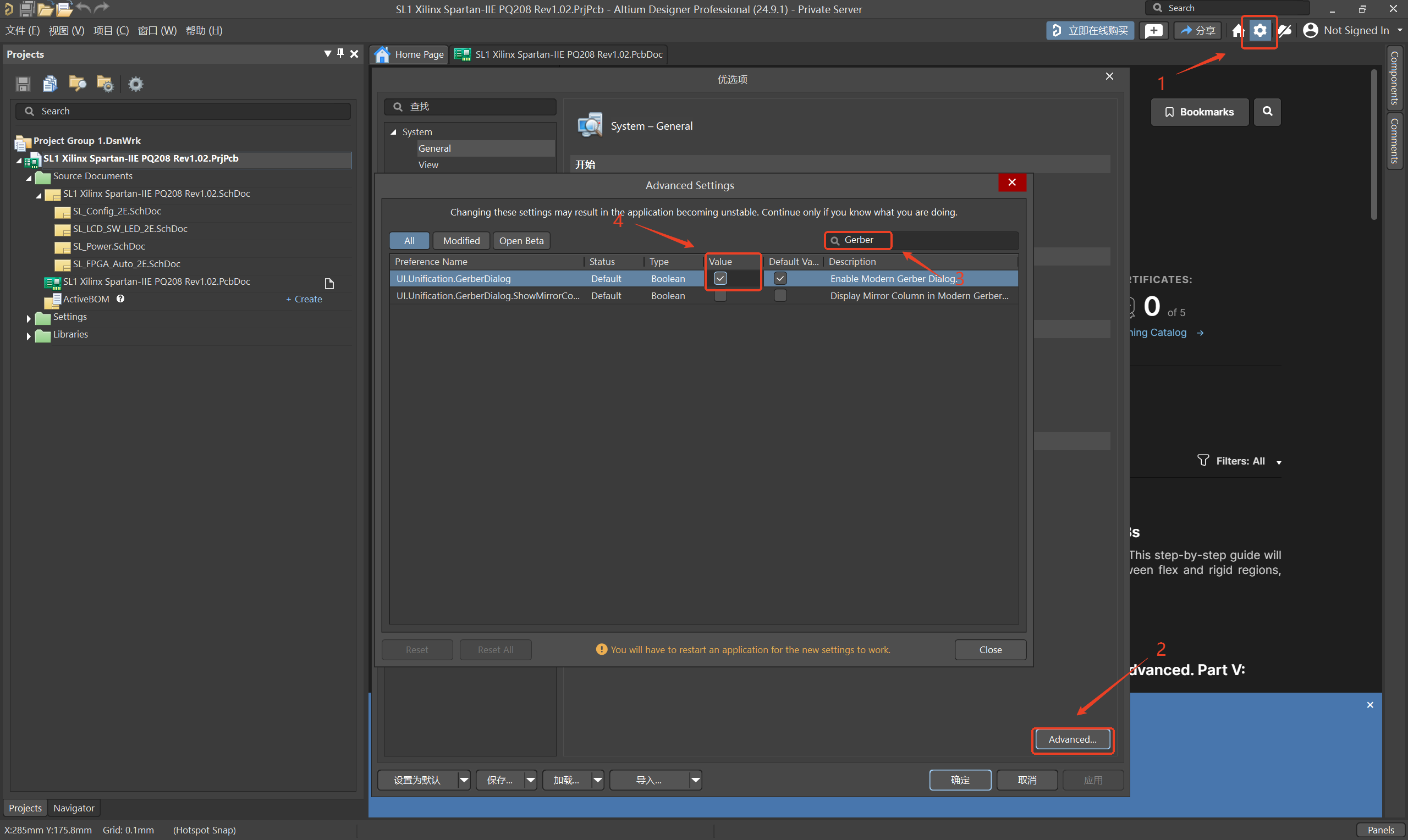

打开软件设置→【Advanced】→搜索框中输入【Gerber】→【UI.Unification.GerberDialog】将测参数的 Value 进行勾选，重启软件。

图 3

软件重启后，进行 Geber 输出设置，界面变为新版。

图 4

注：两种 Gerber 输出设置可以自行选择。
