1、问题场景

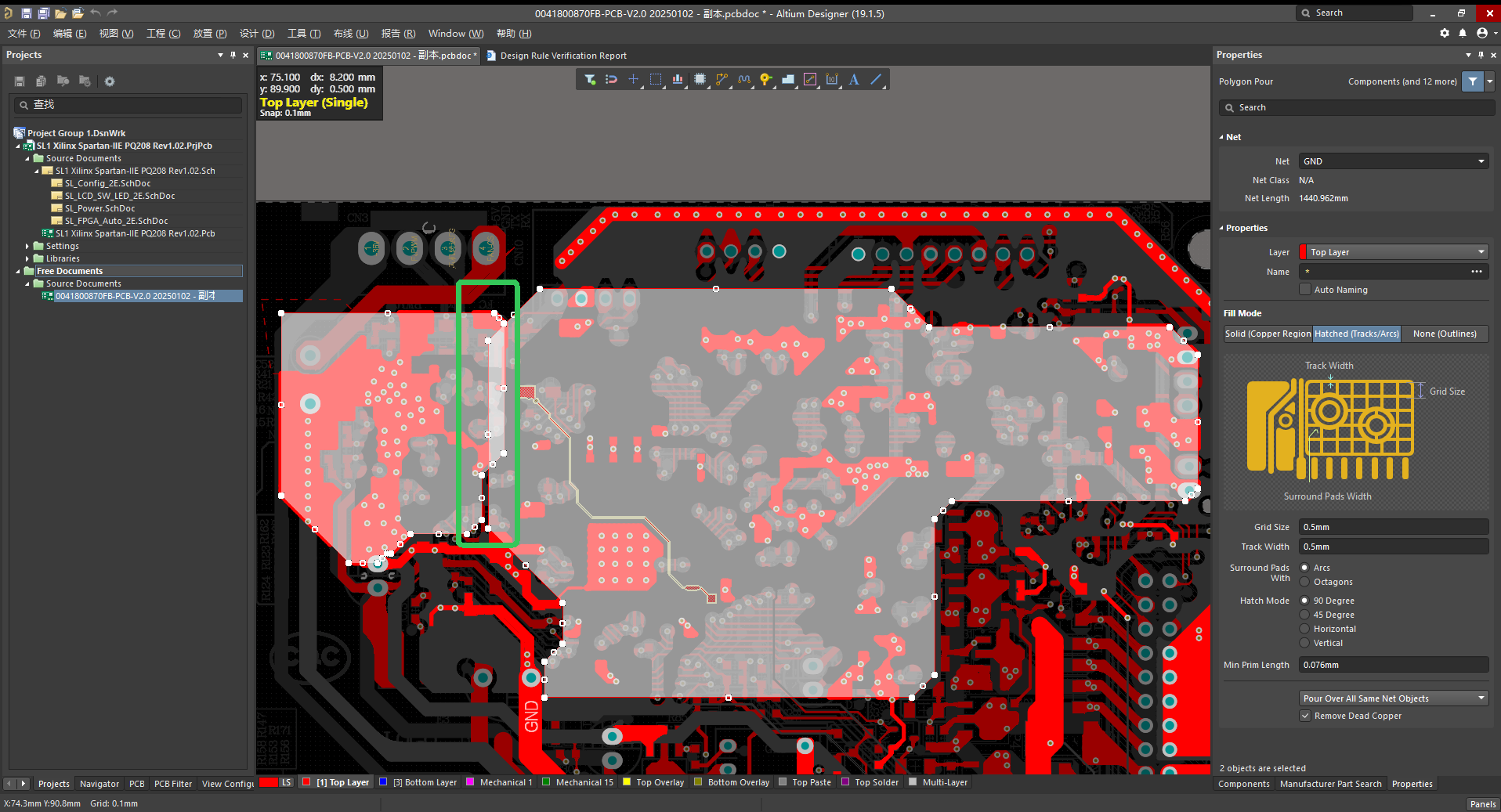

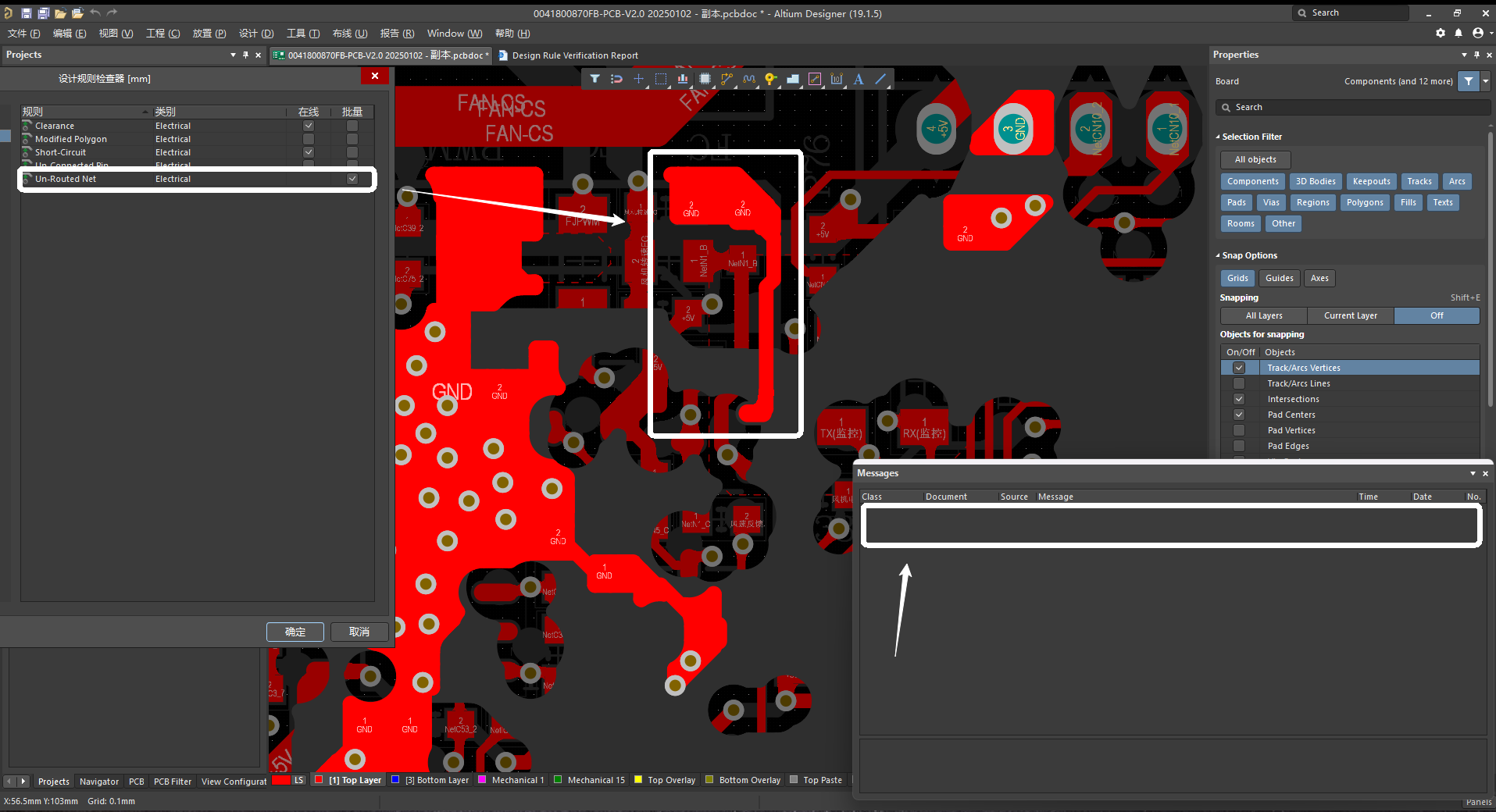

用户在使用 AD19.1.5 版本中遇到如下问题，存在开路情况DRC中并未检查出来。

图 1

2、软硬件环境

1）、软件版本：Altium Designer 24.3 之前版本

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

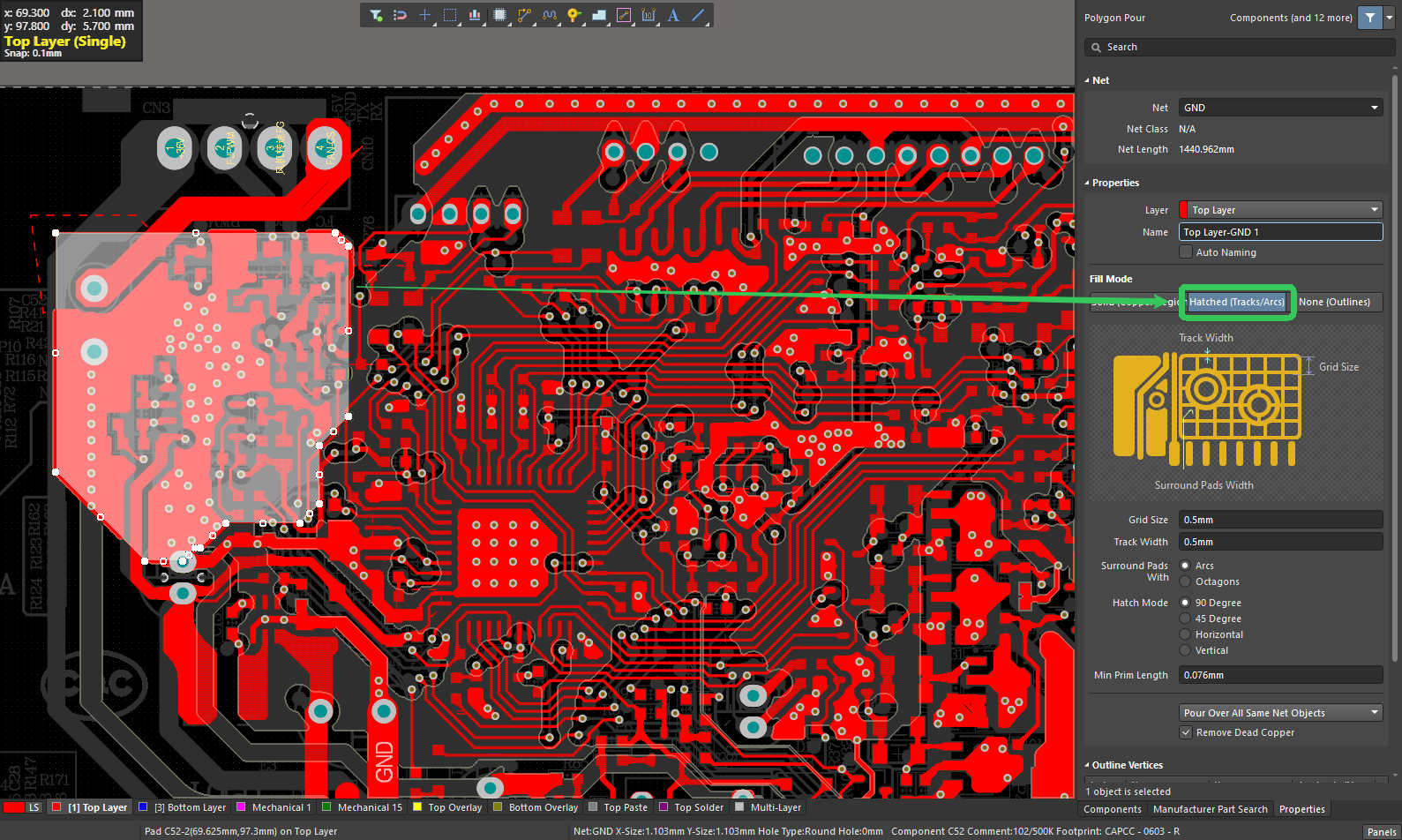

根据 AD24.3 版本更新说明，在之前版本中使用相同网络的两个多边形铺铜重叠，则软件无法检测到hatched多边形铺铜违反Un-Routed Net规则。

Altium Designer 版本发布说明 | Altium Designer 24 技术文档

图 2

1）、手动修改相同网络铜皮重叠问题。

图 3

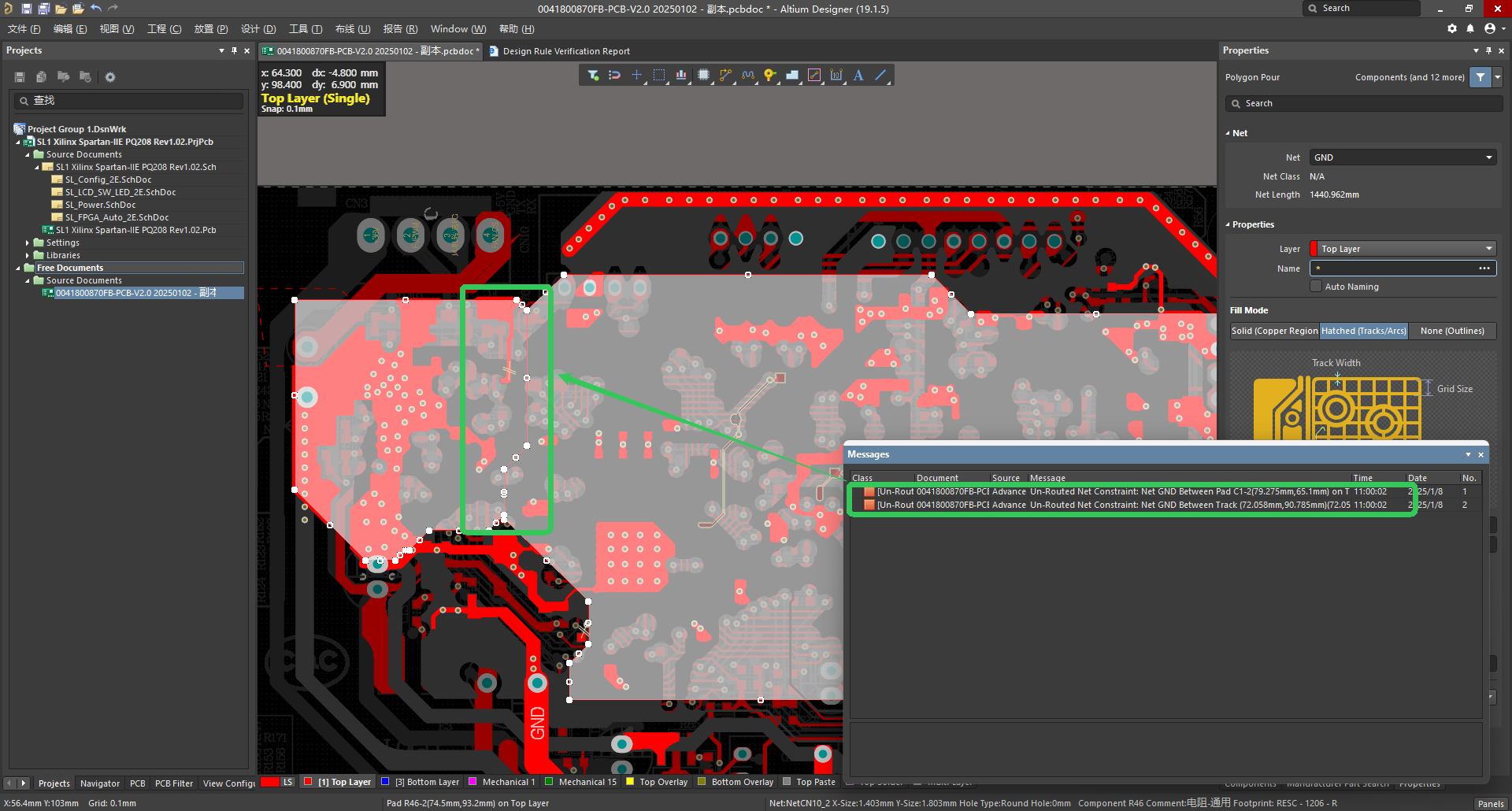

随即可以 DRC 检查出开路问题。

图 4

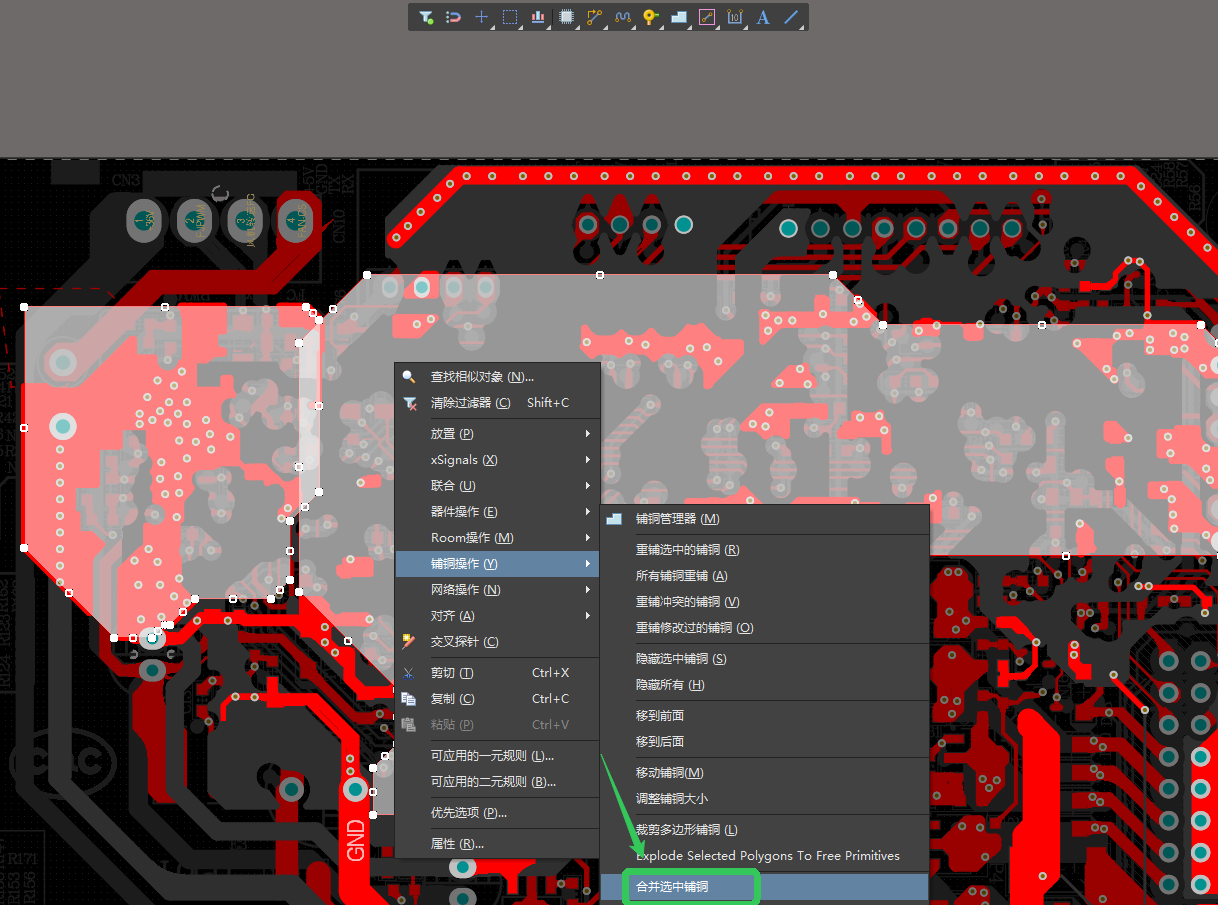

2）、合并覆铜。

图 5

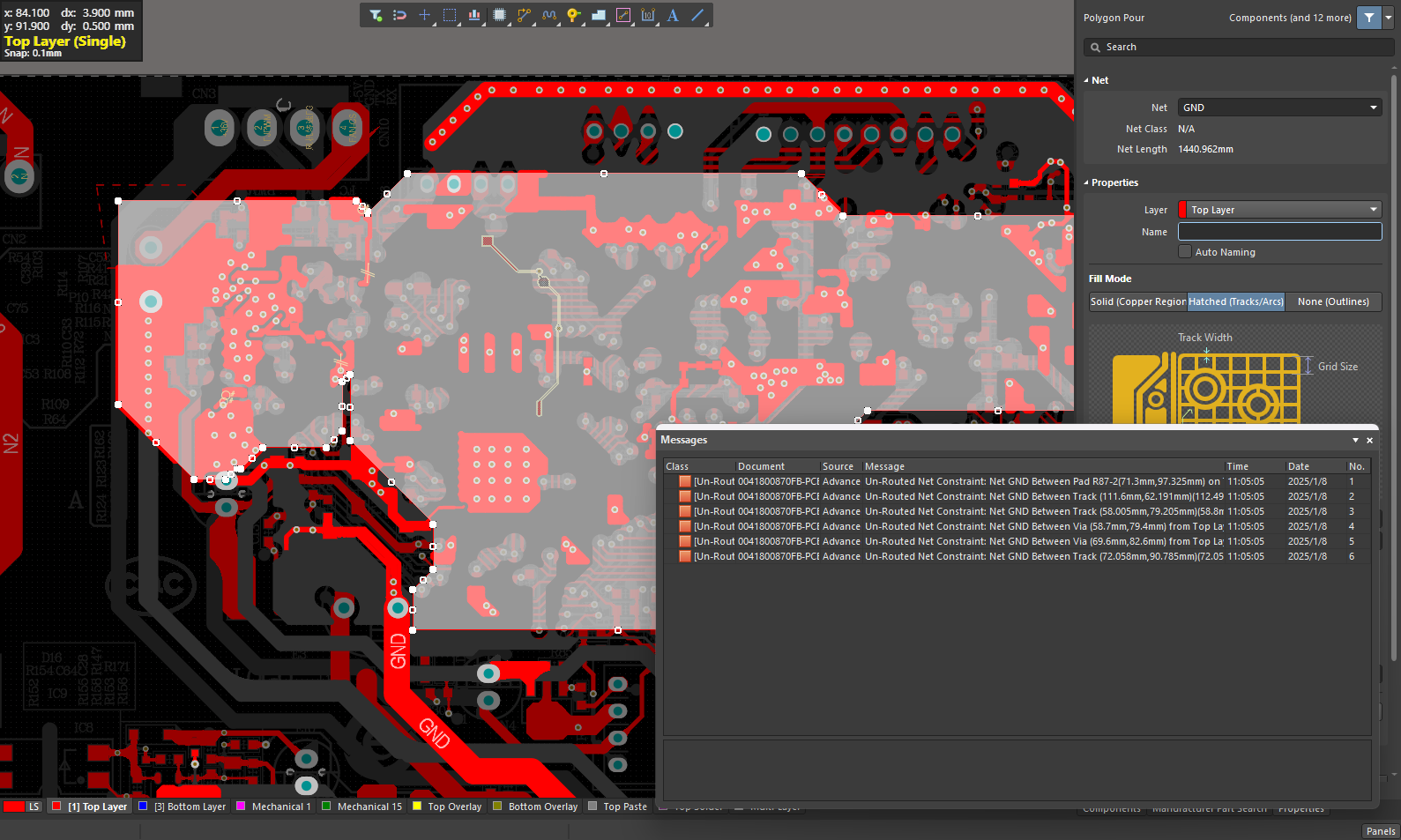

随即可以 DRC 检查出开路问题。

图 6

3）、修改铜皮类型。

图 7

将网格铜改为实心铜，随即可以 DRC 检查出开路问题。

图 8

4）、使用 AD24.3 之后版本。

图 9
