1、问题场景

在进行文件输出时，通过阵列拼版方式生成的示例文件被导出为 DXF/DWG 格式，并确保在设置中已全选包含的所有图层信息。

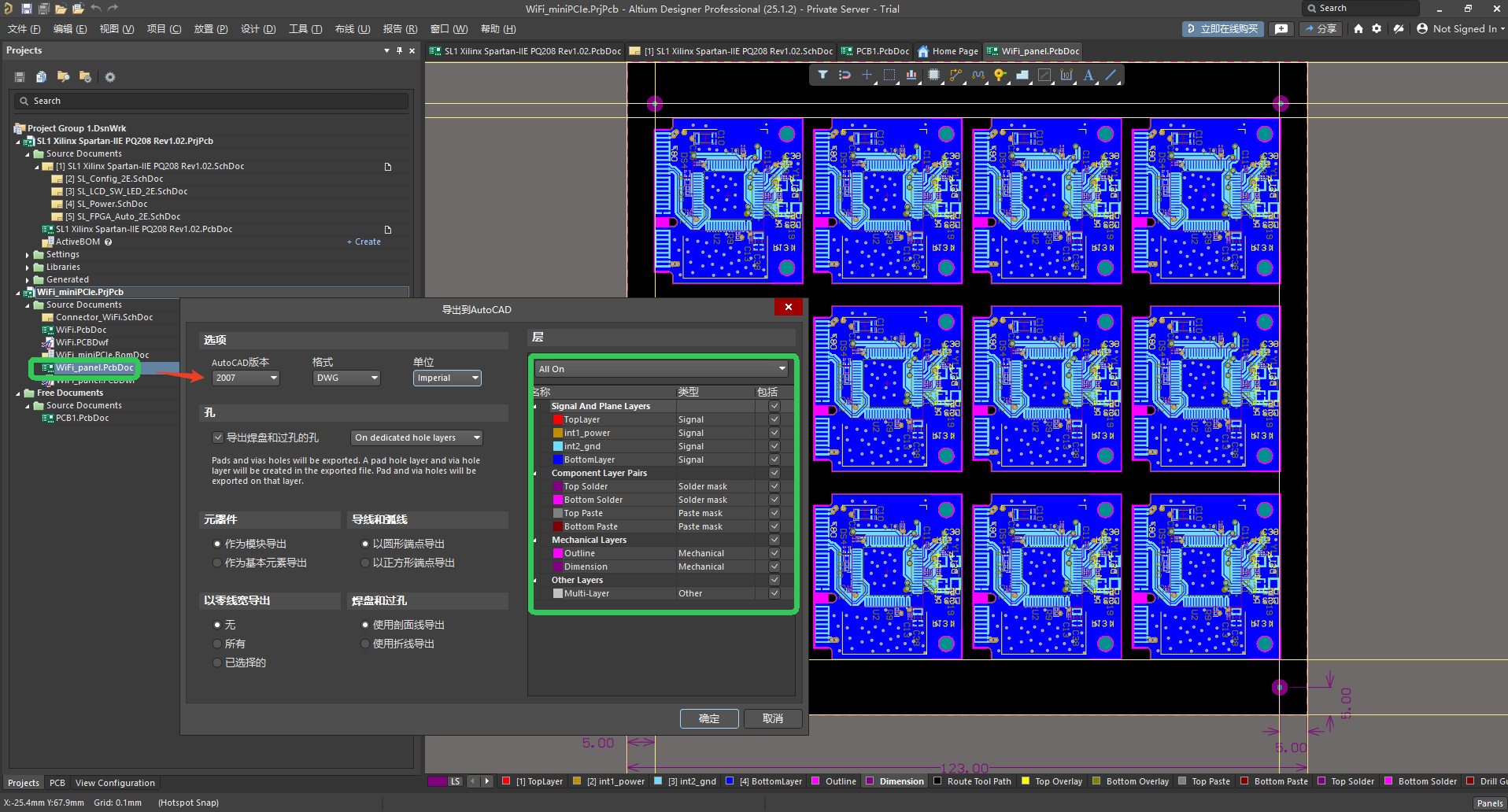

图 1

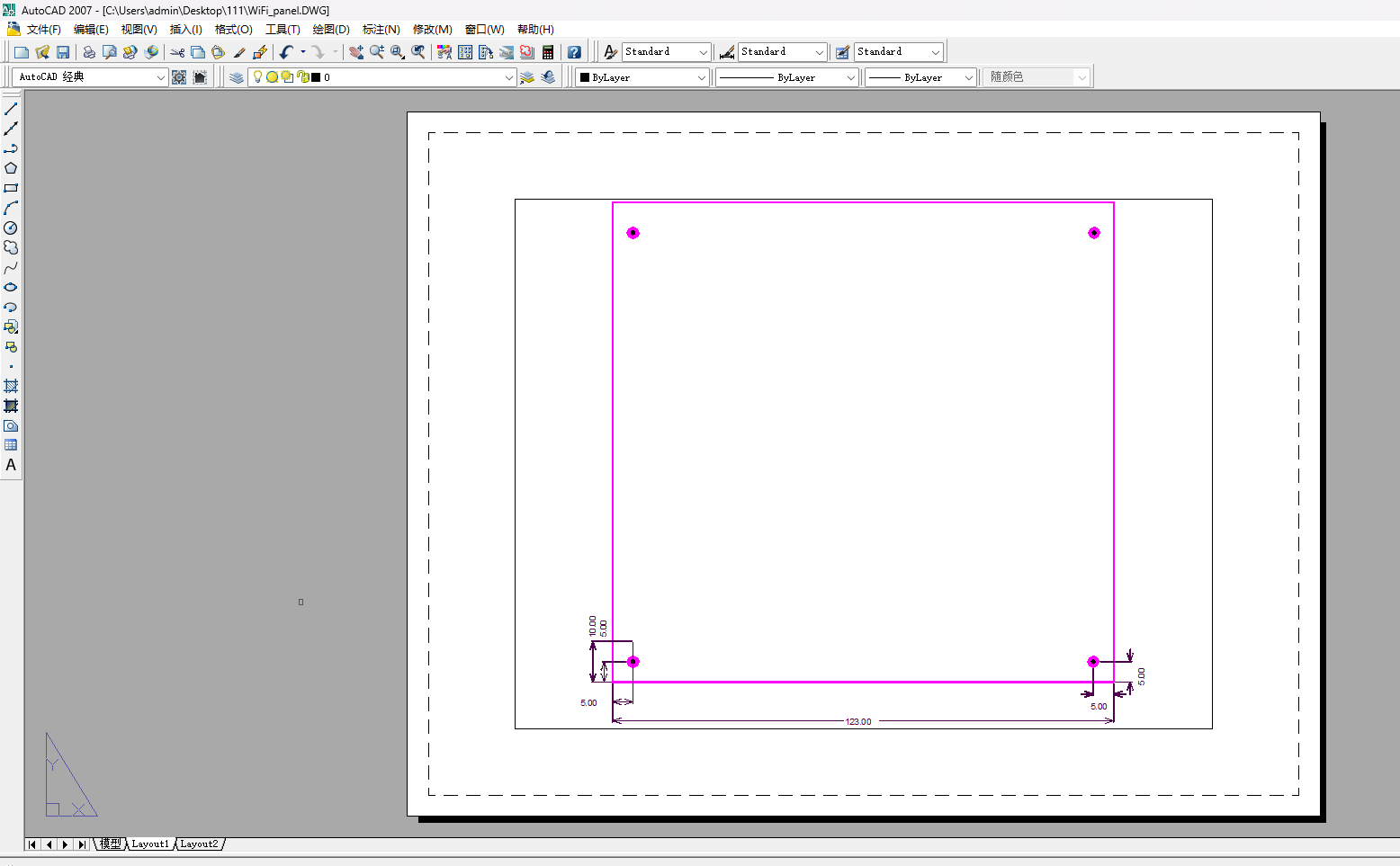

在 CAD 软件中，打开输出后的文件只能看到板框及 Mark 点。

图 2

2、软硬件环境

1）、软件版本：Altium Designer 无版本限制

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

该问题属于当前功能模块中的已知缺陷，可通过以下方案予以暂时性解决。

1）、PCB document >> File >> Fabrication Outputs >> Gerber Files

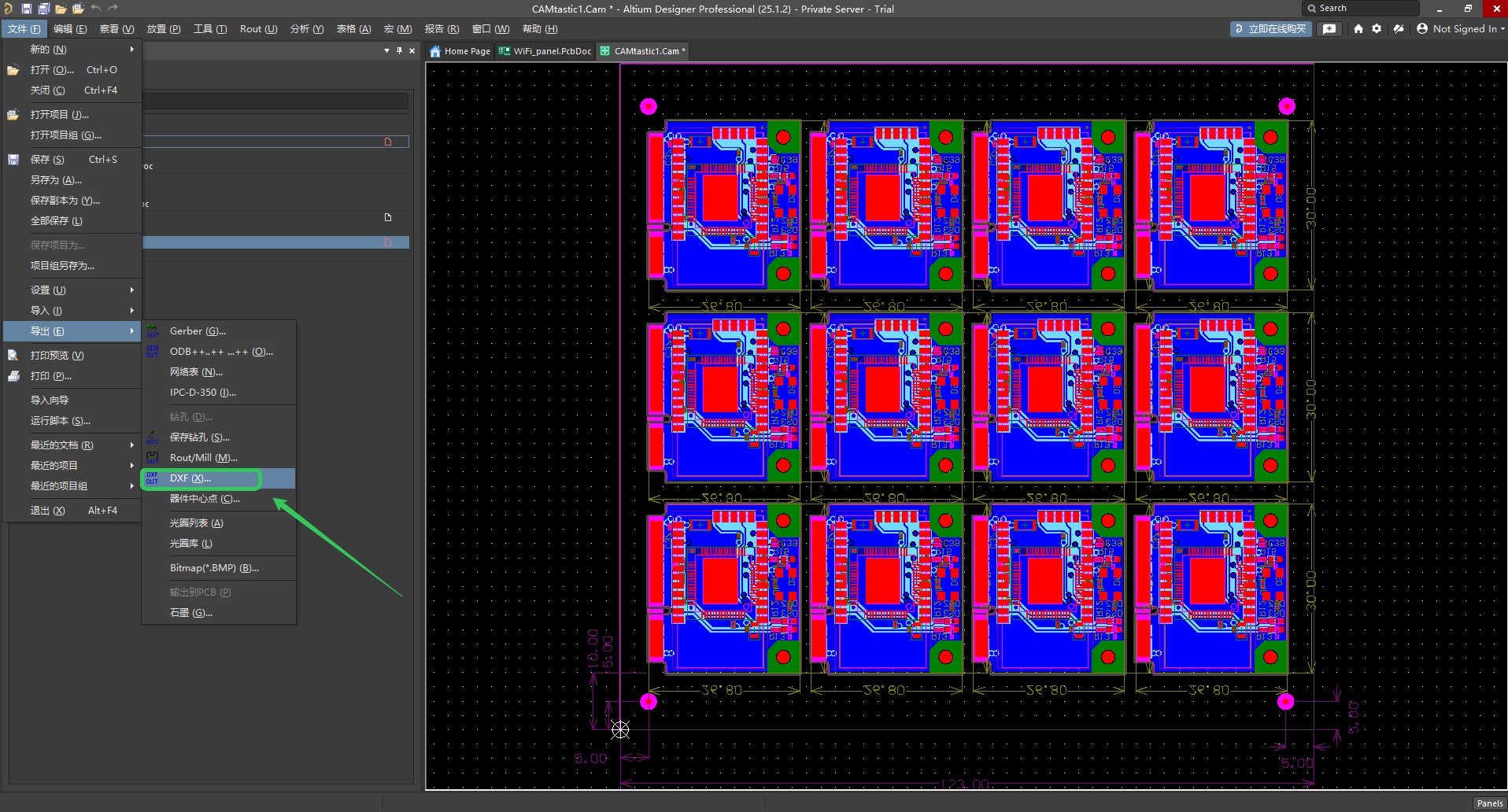

2）、CAMtastic >> File >> Export >> DXF

图 3

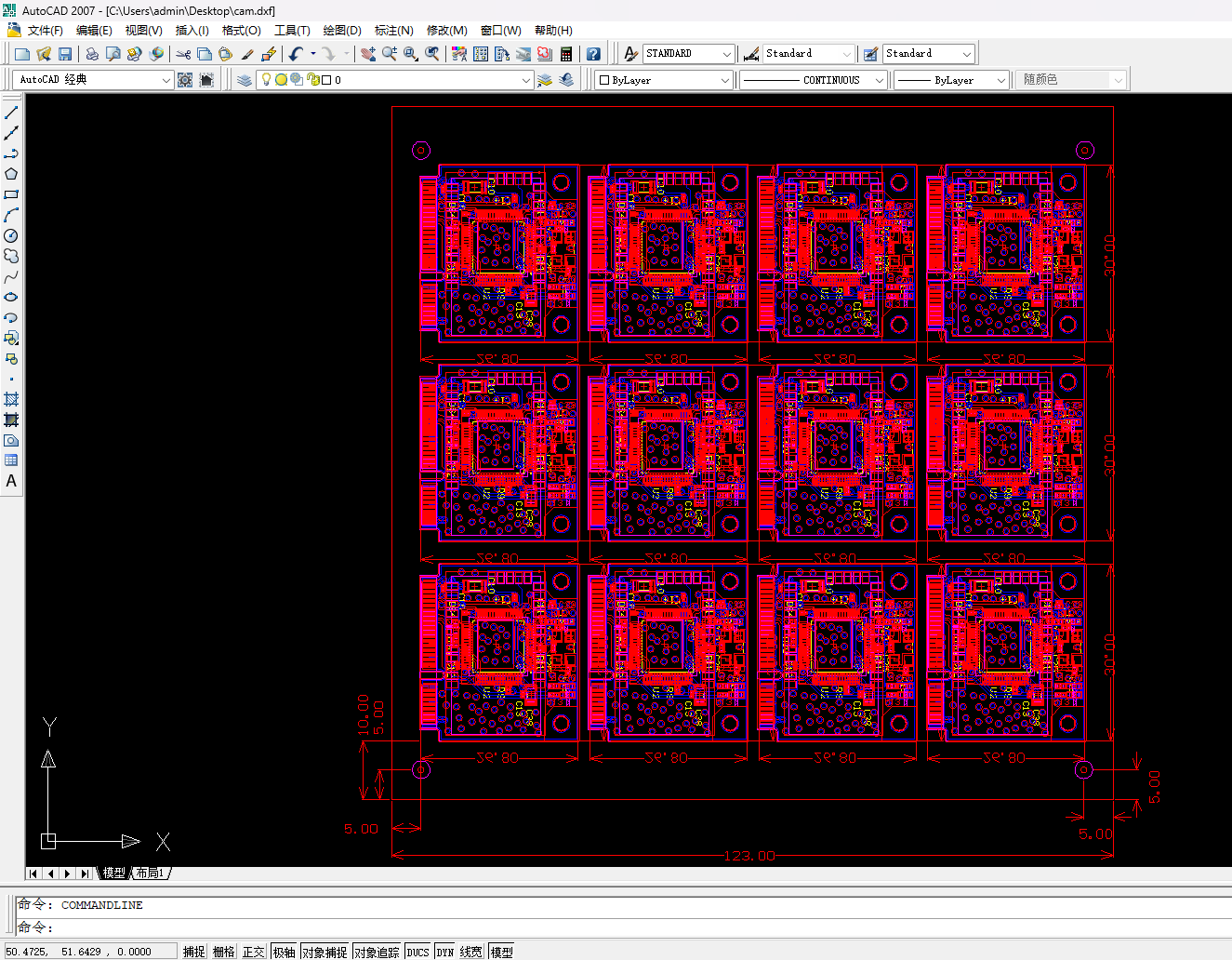

当前已顺利完成阵列拼版的 DXF 文件输出操作，成功生成符合设计规范的矢量化图形数据，确保了文件在后续加工或工程应用中的高精度与兼容性。

图 4
