1、 问题场景

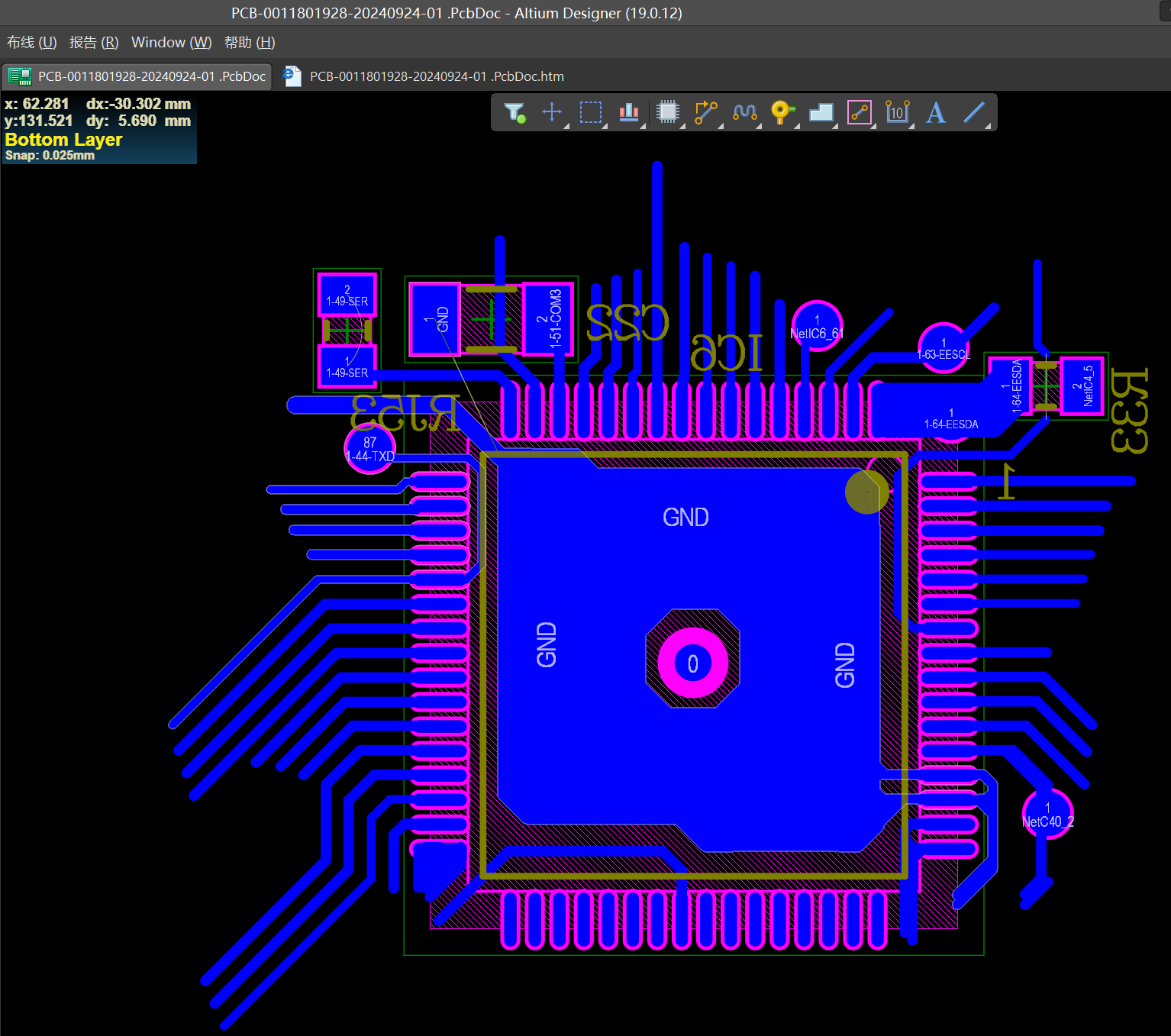

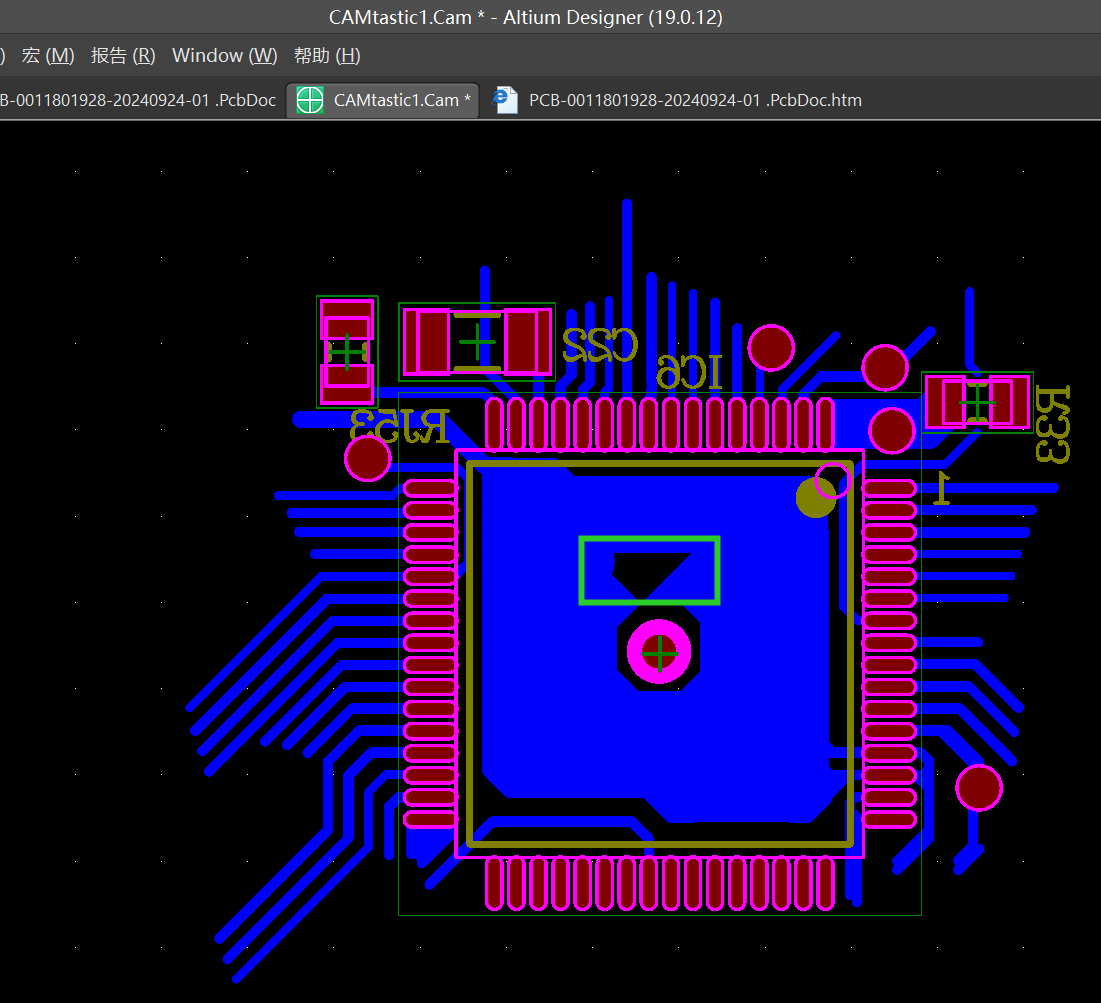

在 PCB 中（如图 1 左）可以看到中心的覆铜是没有缺失的，但是导出 Gerber 后的 CAM 文件（如图 1 右）发现覆铜是有丢失的。

图 1

2、软硬件环境

1）、软件版本：Altium Designer 19

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

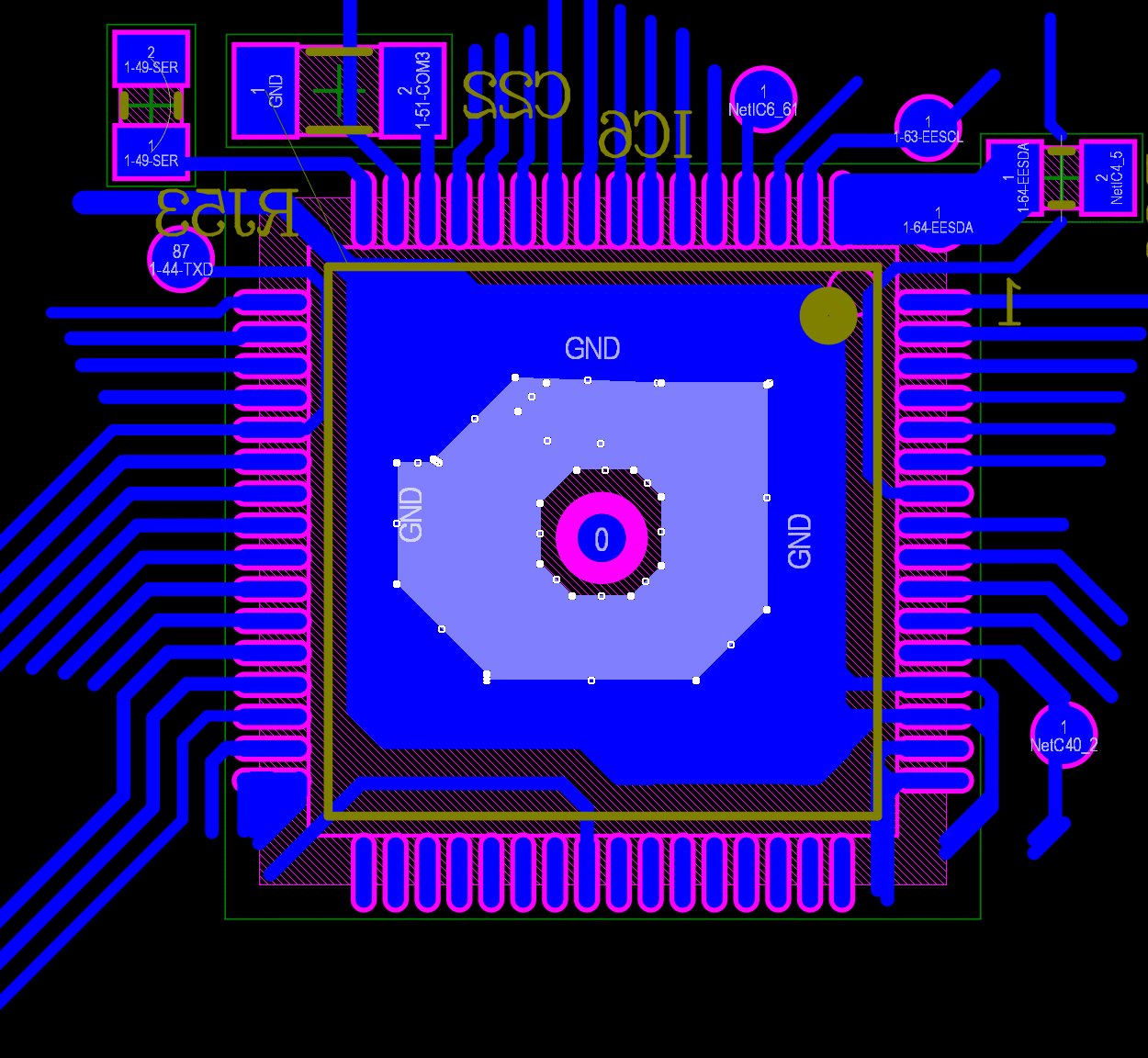

在 AD24 中打开该文件，可以直接看到使用 Region 覆铜的区域是有缺失的。手动进行将顶点对齐整理。

图 2

在低版本中对，Region 形状的顶点进行修整即可。

图 3

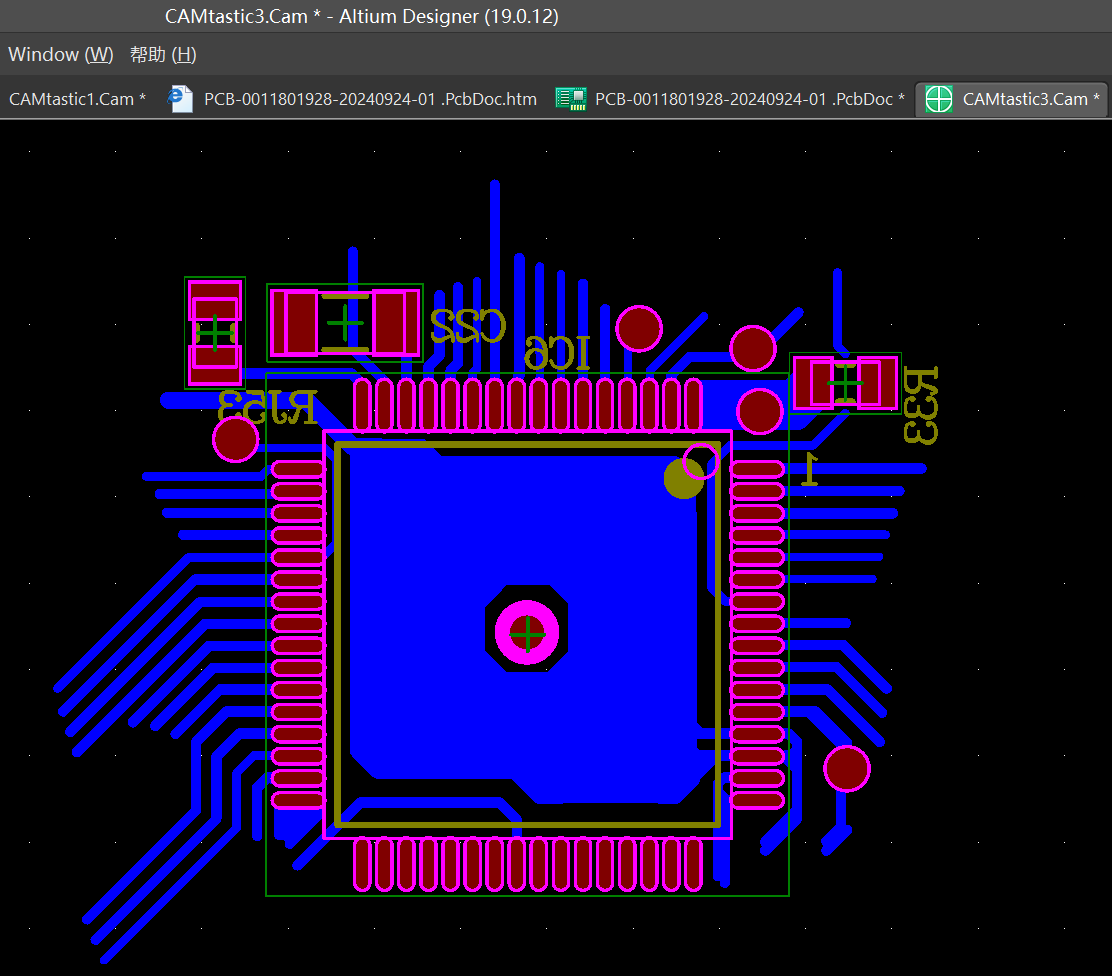

再次输出 Gerber 文件 CAM 文件即可正常显示。

图 4
