1、 问题场景

Component Clearance 规则指定元件可以彼此之间的最小距离。元件间隙包括作为元件封装的一部分包括的 3D 模型之间的间隙。在没有 3D 模型的情况下，或者在规则约束中启用了 Check clearance by component boundary 选项时，将改用每个元件的选择区域。

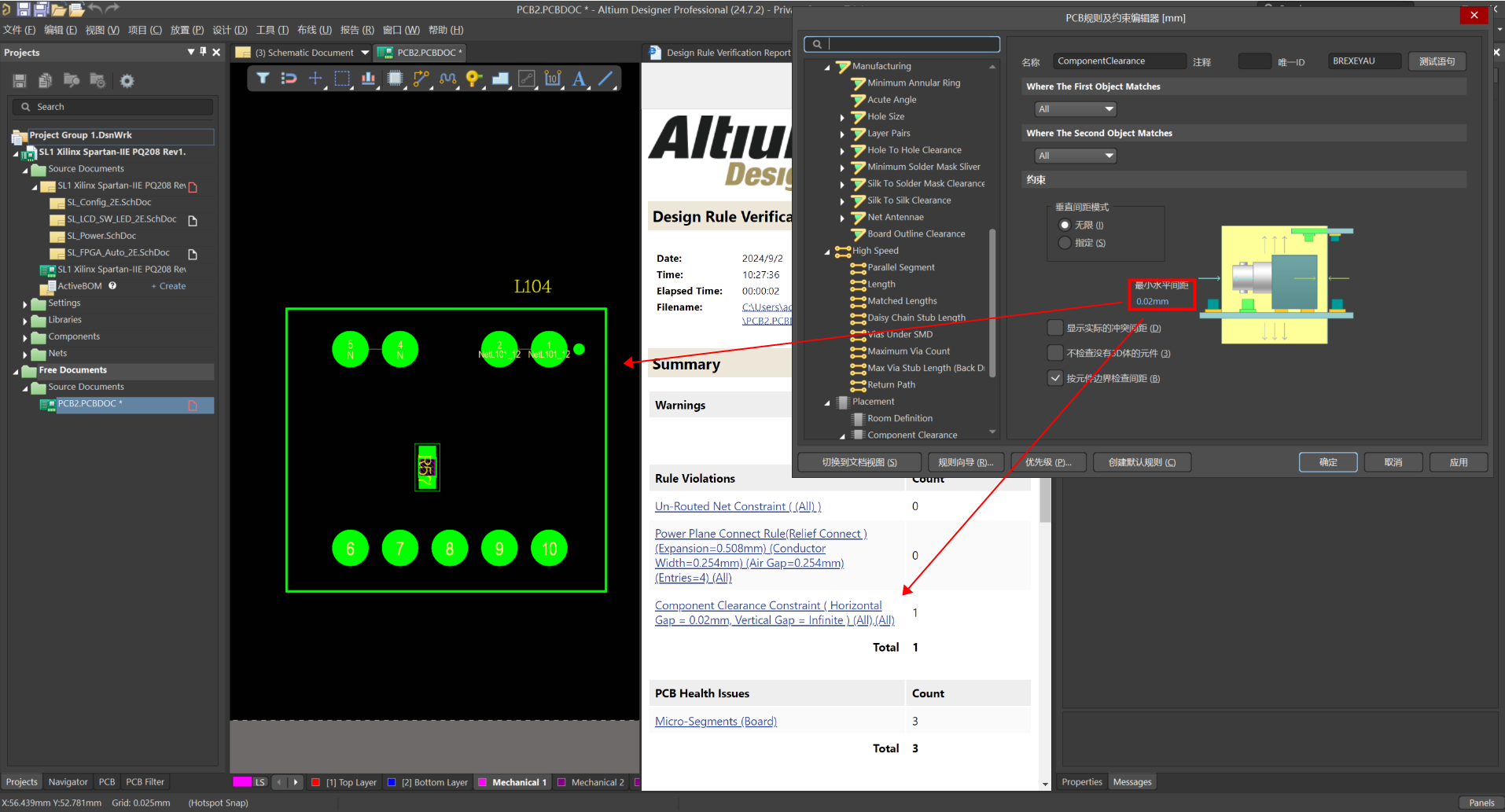

如下图所示 PCB 两个元件重叠放置，启用 Component Clearance 规则后运行 DRC，PCB 显示报绿和报告中有提示该冲突。

图 1

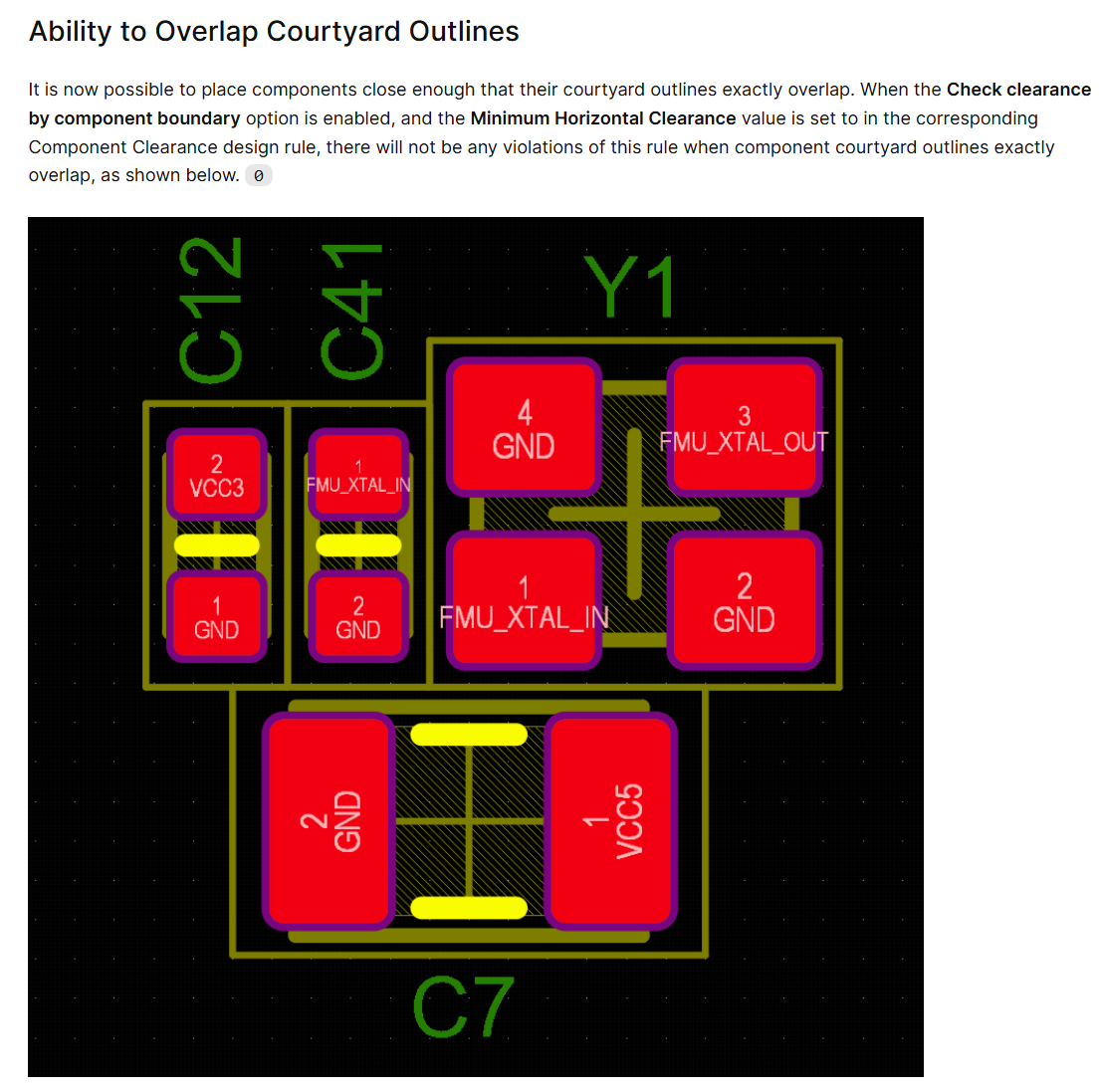

Minimum Horizontal Clearance 数值大于0且小于等于0.01时，PCB 不显示报绿和报告中没有提示该冲突。

图 2

2、软硬件环境

1）、软件版本：Altium Designer 24.7

2）、电脑环境：Windows 10

3）、外设硬件：无

3、解决方法

可以查看官网文档中提到：

放置规则类型 |Altium Designer 24 技术文档

要允许 Component Clearance 设计规则范围内的元件发生碰撞（即在设计规则检查期间不报告元件碰撞），请将 Minimum Horizontal Clearance 和 Minimum Vertical Clearance 选项值都设置为 。

和问题场景测试结果不一致，和原厂沟通后，该问题会在 AD24.9 之后版本进行修复，修复后进行更新该文档。

AD24.9 版本中该问题已进行解决。
