1、 文档目标

PLC 盒两种表达类型：总览、多线。

1、 放置 PLC 总览；2、PLC 一键编址；3、放置 PLC 多线；

2、 问题场景

PLC 盒如何设计。

3、软硬件环境

1）、软件版本：EPLAN Electronic P8 2023

2）、电脑环境：Windows 11

3）、外设硬件：无

4、概述

总览

1）、综合管理PLC模块上的点位；

2）、 PLC地址、符号地址、功能文本、关联参考一目了然

多线

1）、用于原理图连接

5、操作步骤

放置 PLC 总览

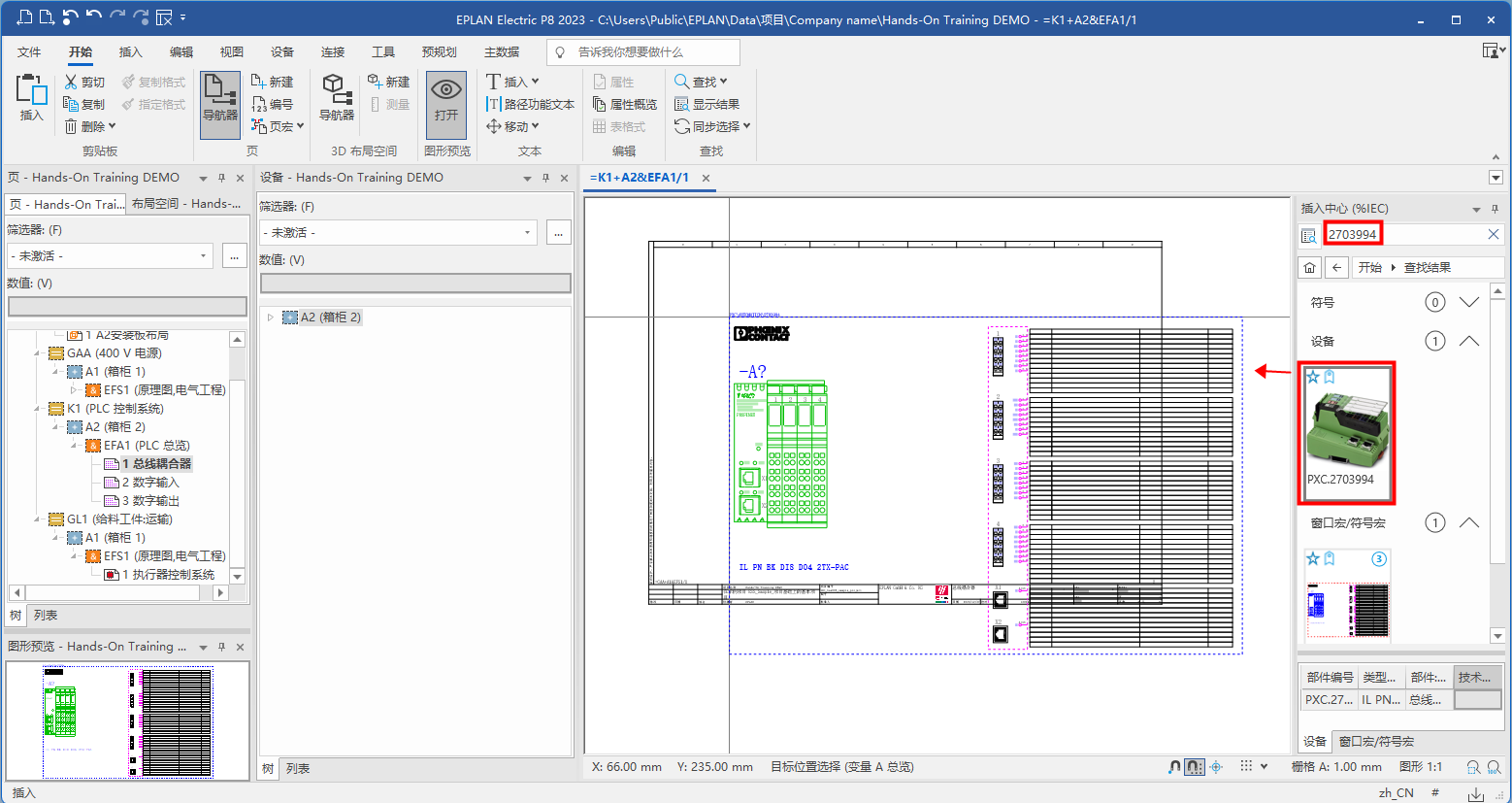

在【插入中心】下，检索需要的 PLC 盒，拖拽至总览图纸中。

图 1

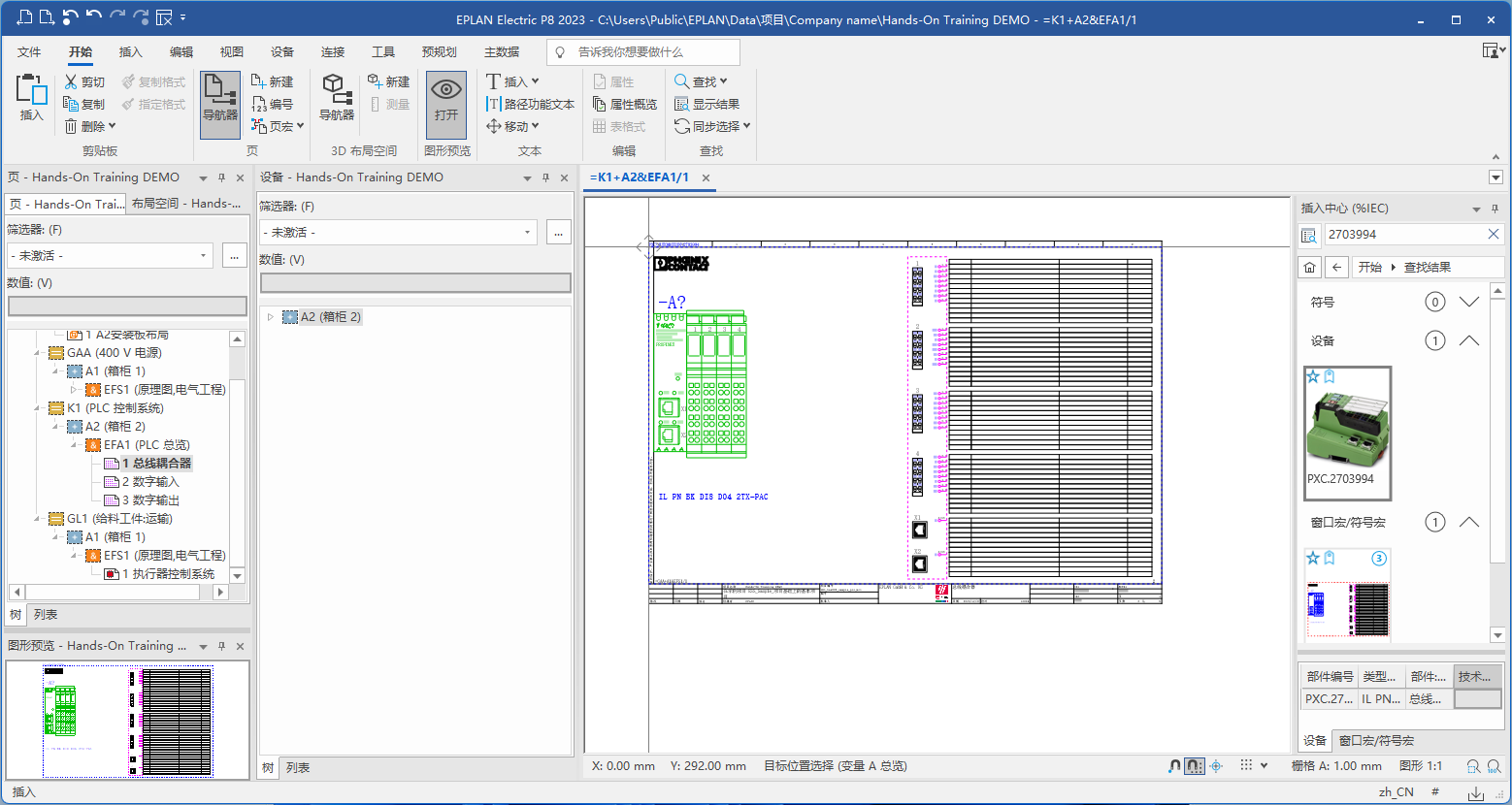

使用快捷键【X】【Y】快速定位至原点进行放置。

图 2

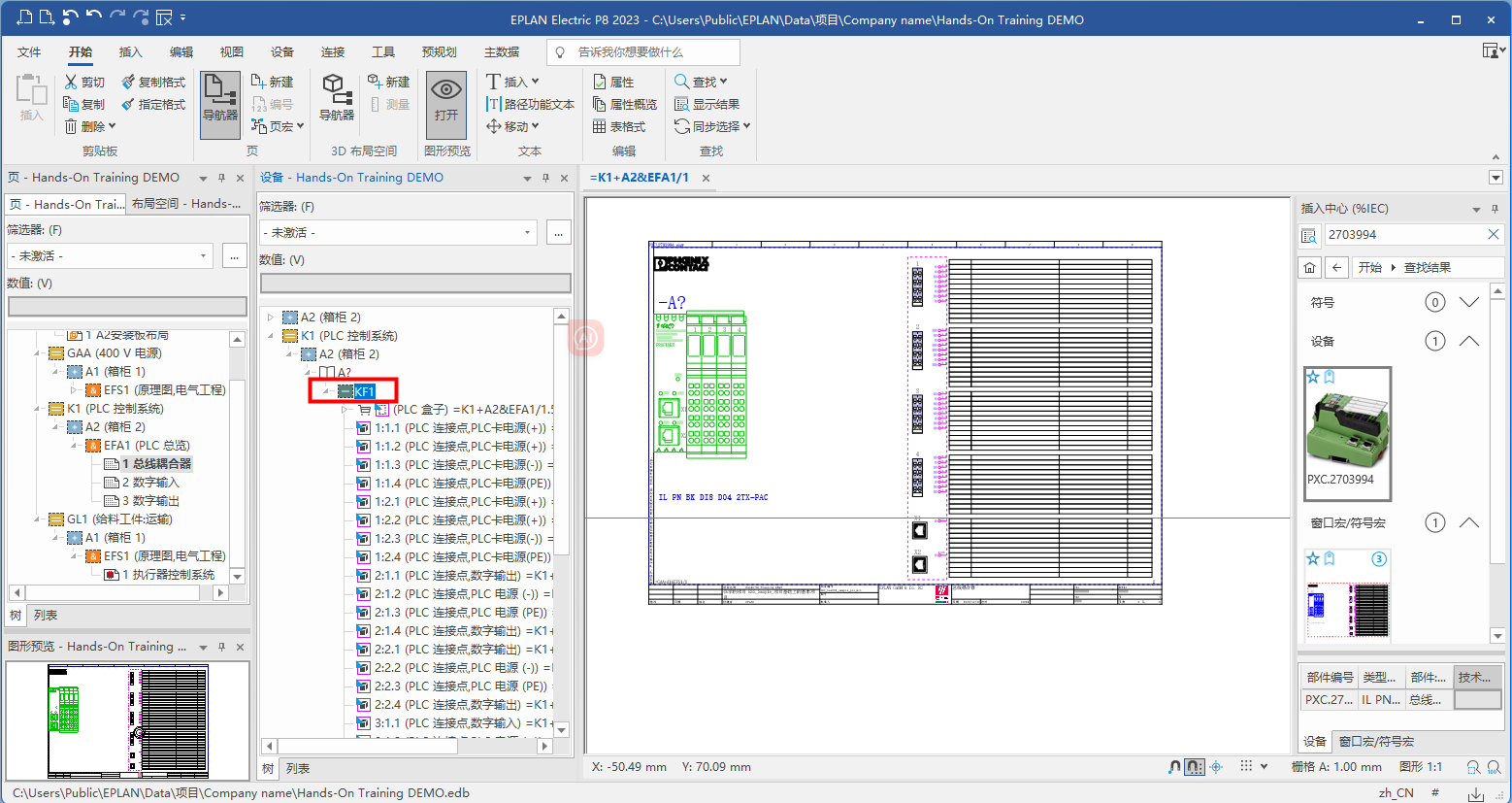

使用【F2】进行重命名。

图 3

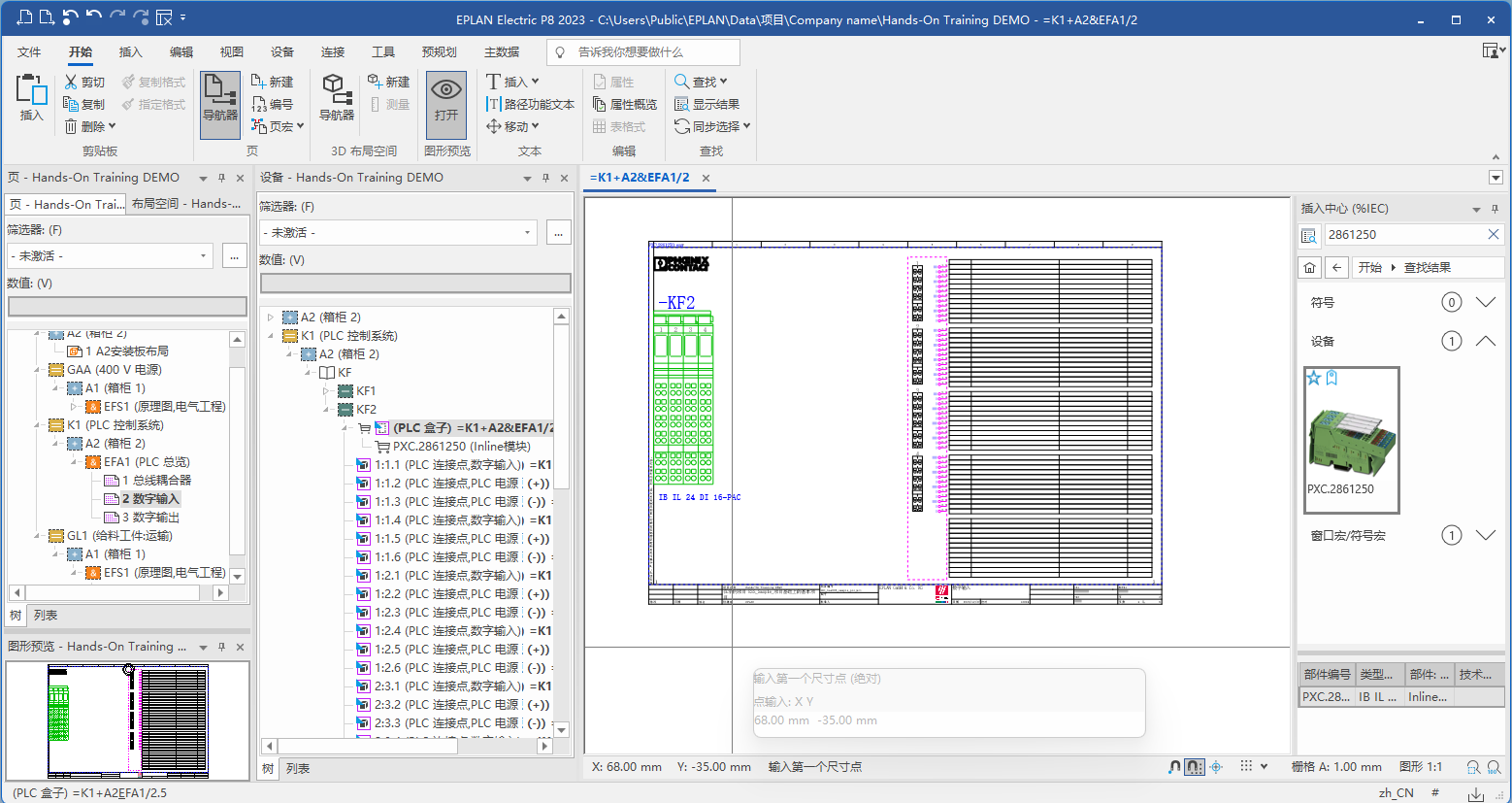

同样地在数字输入总览图中添加设备。

图 4

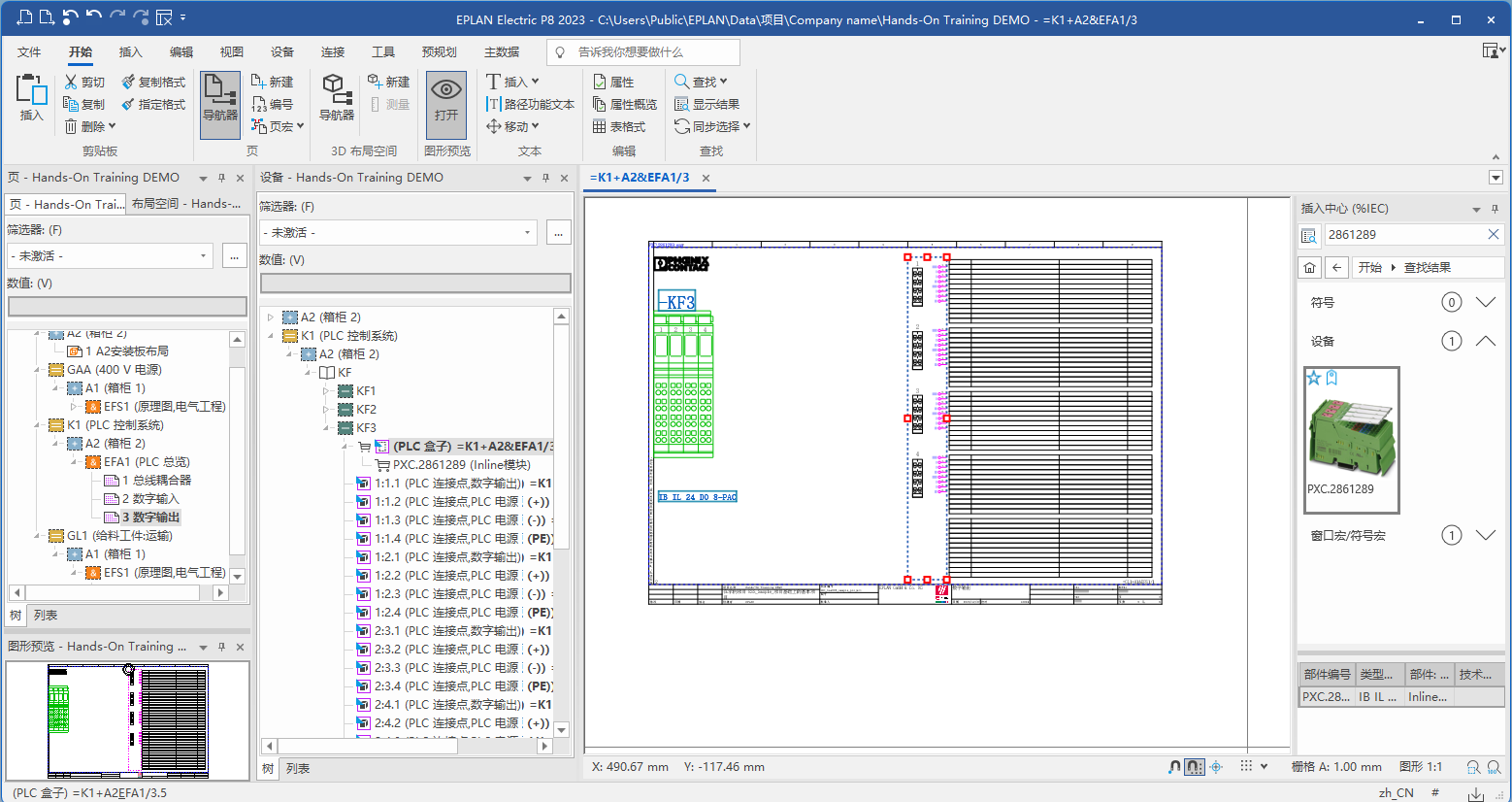

同样地在数字输出总览图中添加设备。

图 5

PLC 一键编址

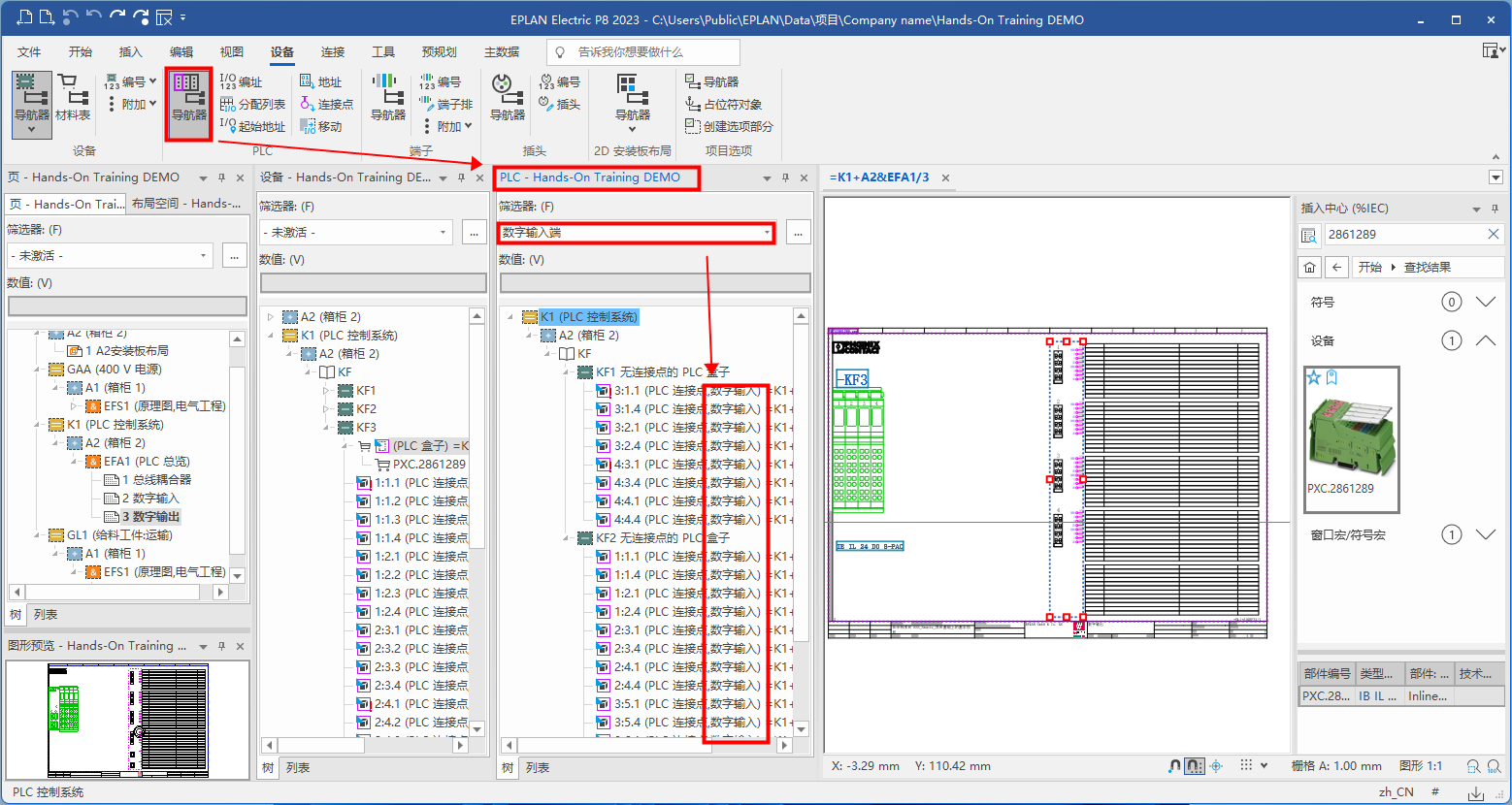

打开【PLC 导航器】，设置筛选器【数字输入端】

图 6

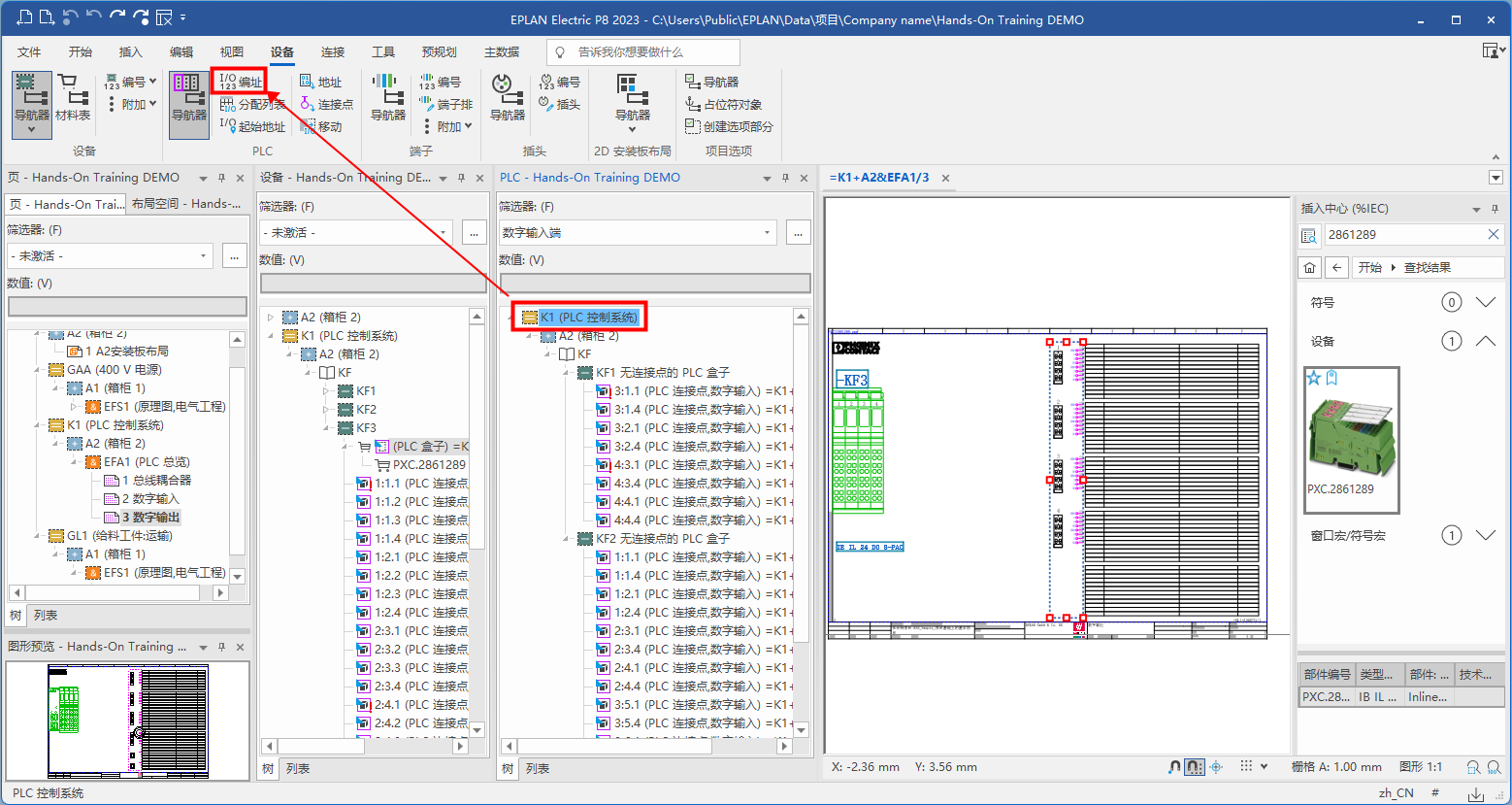

选中后点击【编址】

图 7

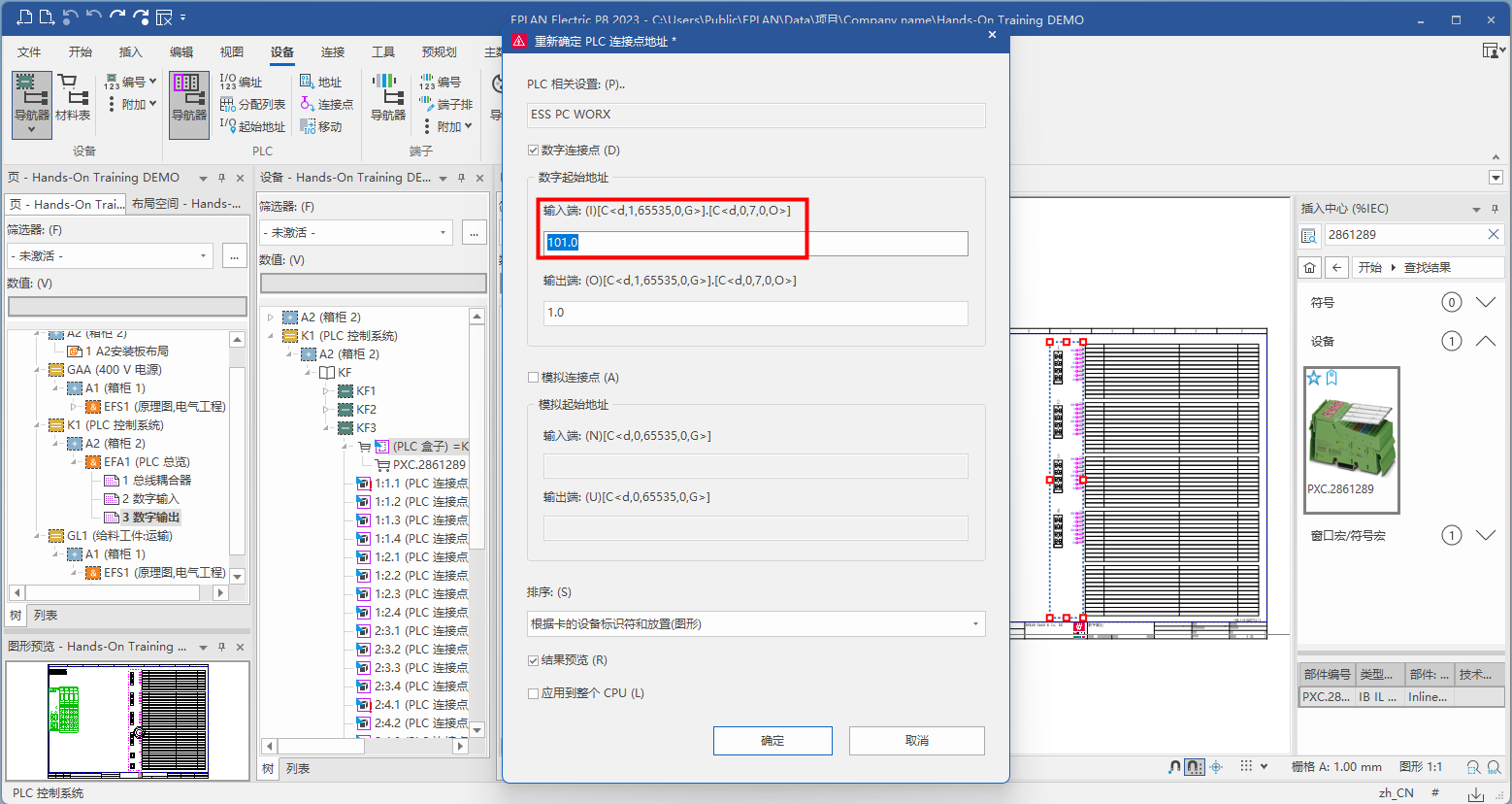

弹出【重新确定 PLC 连接点地址】，在输入端下可以进行自定义。点击【确定】

图 8

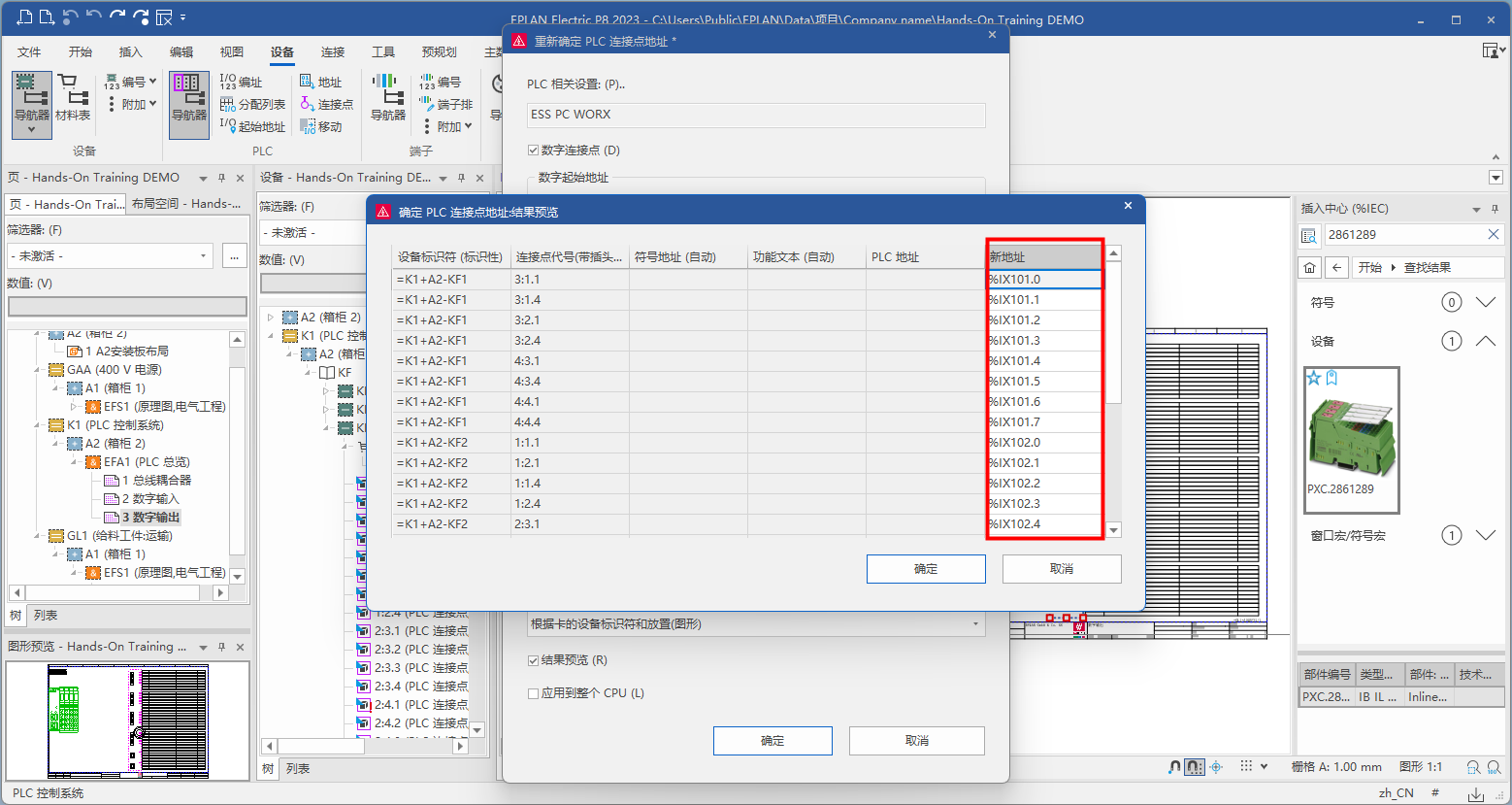

可以看到变更预览窗口，点击【确定】

图 9

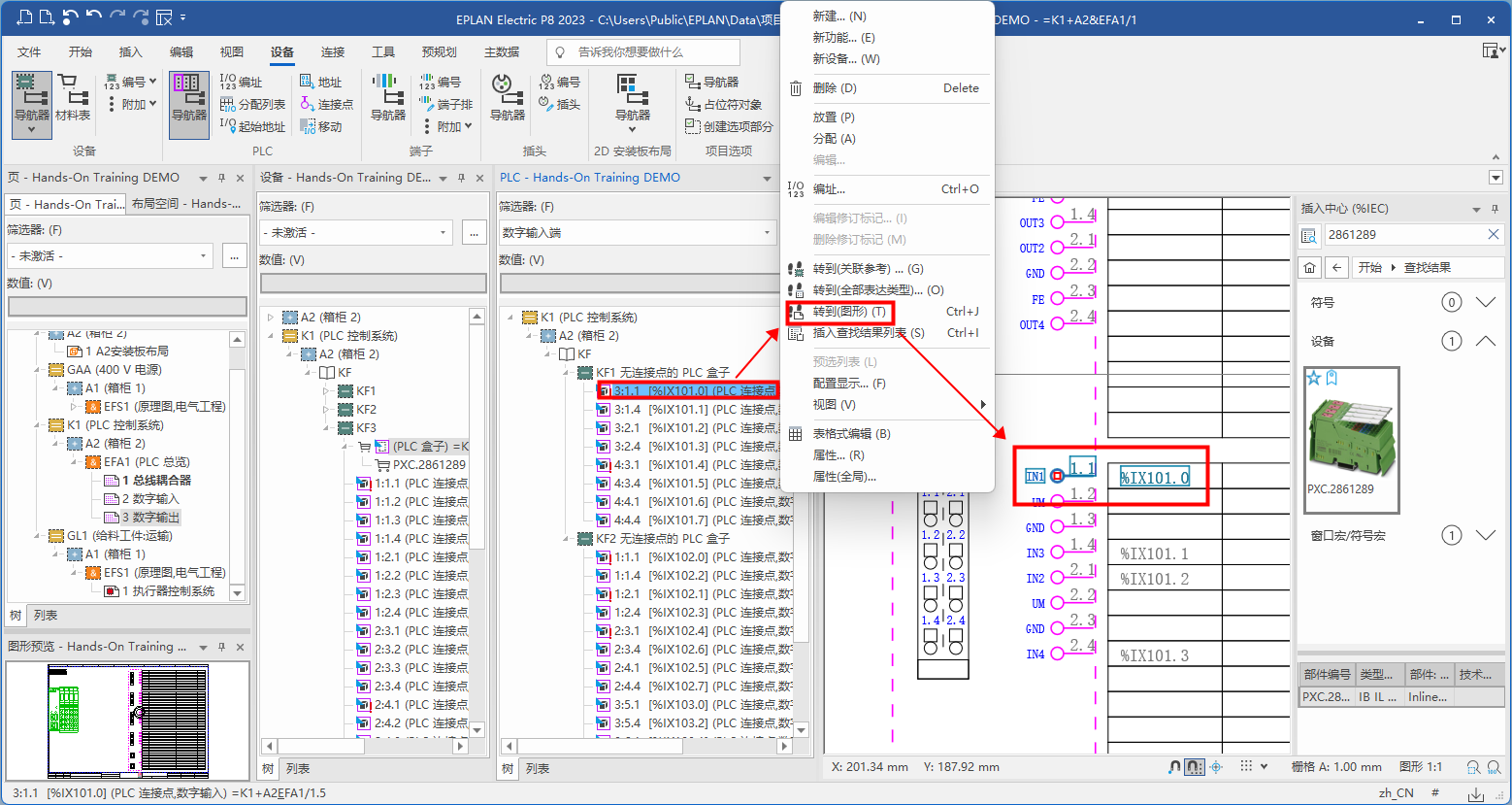

右键点击【转到（图形）】在总览页面中可以看到该点位的编址情况。

图 10

放置 PLC 多线

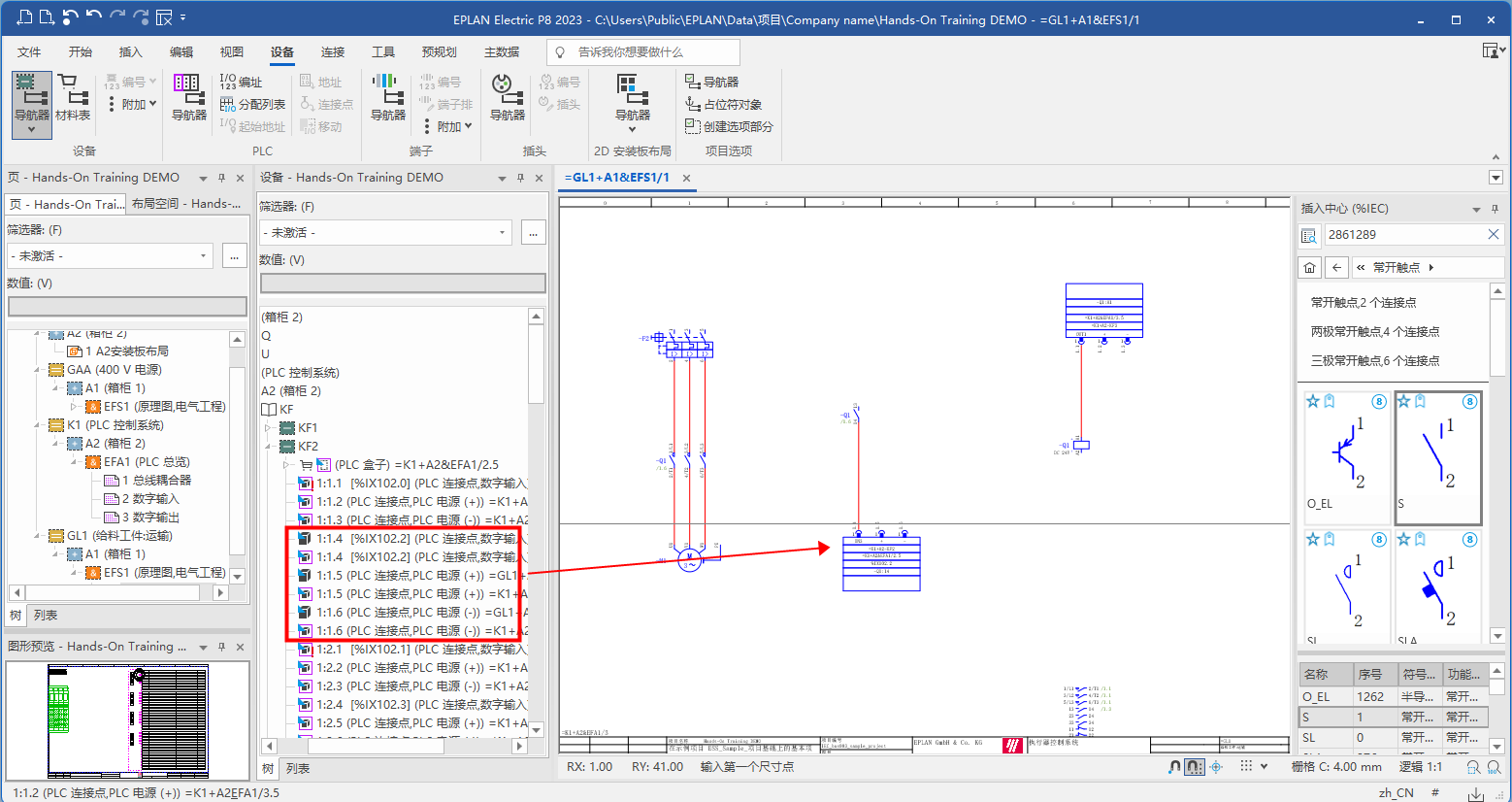

在【设备导航】中选择使用的 PLC 数字输入/输出，添加正负电源连接点，使用【TAB】在拖拽时可以进行旋转。

图 11
