1、 文档目标

了解 EPLAN 的图纸设计的四种方法：面向图形、面向设备、面向物料清单、面向安装情况；

2、 问题场景

为什么 EPLAN 要使用四种不同的设计方法。

3、软硬件环境

1）、软件版本：EPLAN Electronic P8 2023

2）、电脑环境：Windows 11

3）、外设硬件：无

4、概述

面向图形

● 通过插入或拷贝符号的方式绘图

● 之后再添加部件

面向设备

● 先从部件库导入元器件设备

● 从导航器通过拖拽的方式绘图

面向物料清单

● 从外部程序导入物料清单

● 从导航器通过拖拽的方式绘图

面向安装情况

● 先制作安装布局，并开始加工

● 与此同时绘制原理图

5、操作步骤

面向图形

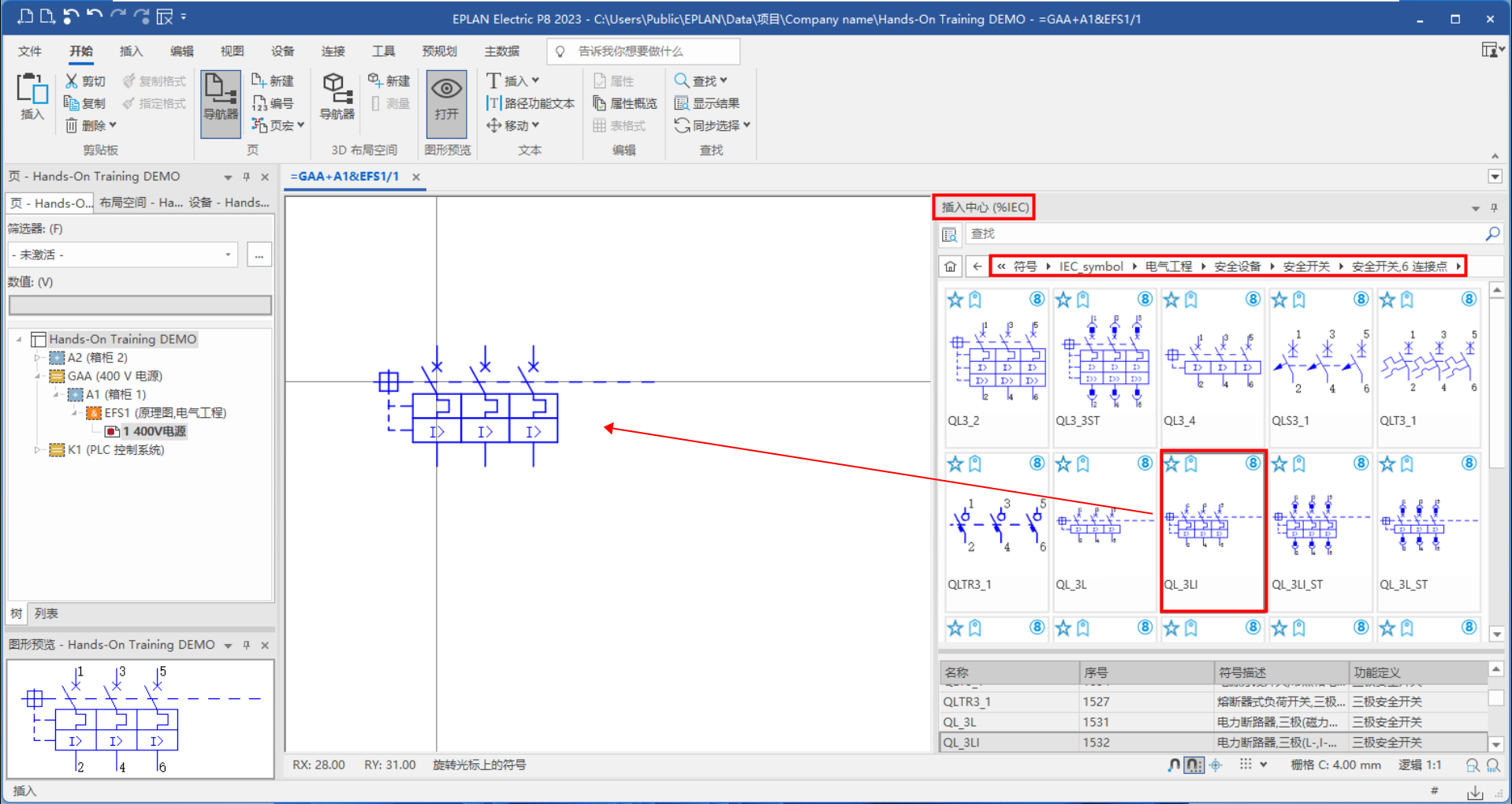

在【插入中心】下，找到所需要符号的对应路径，直接拖拽出来进行使用。

图 1

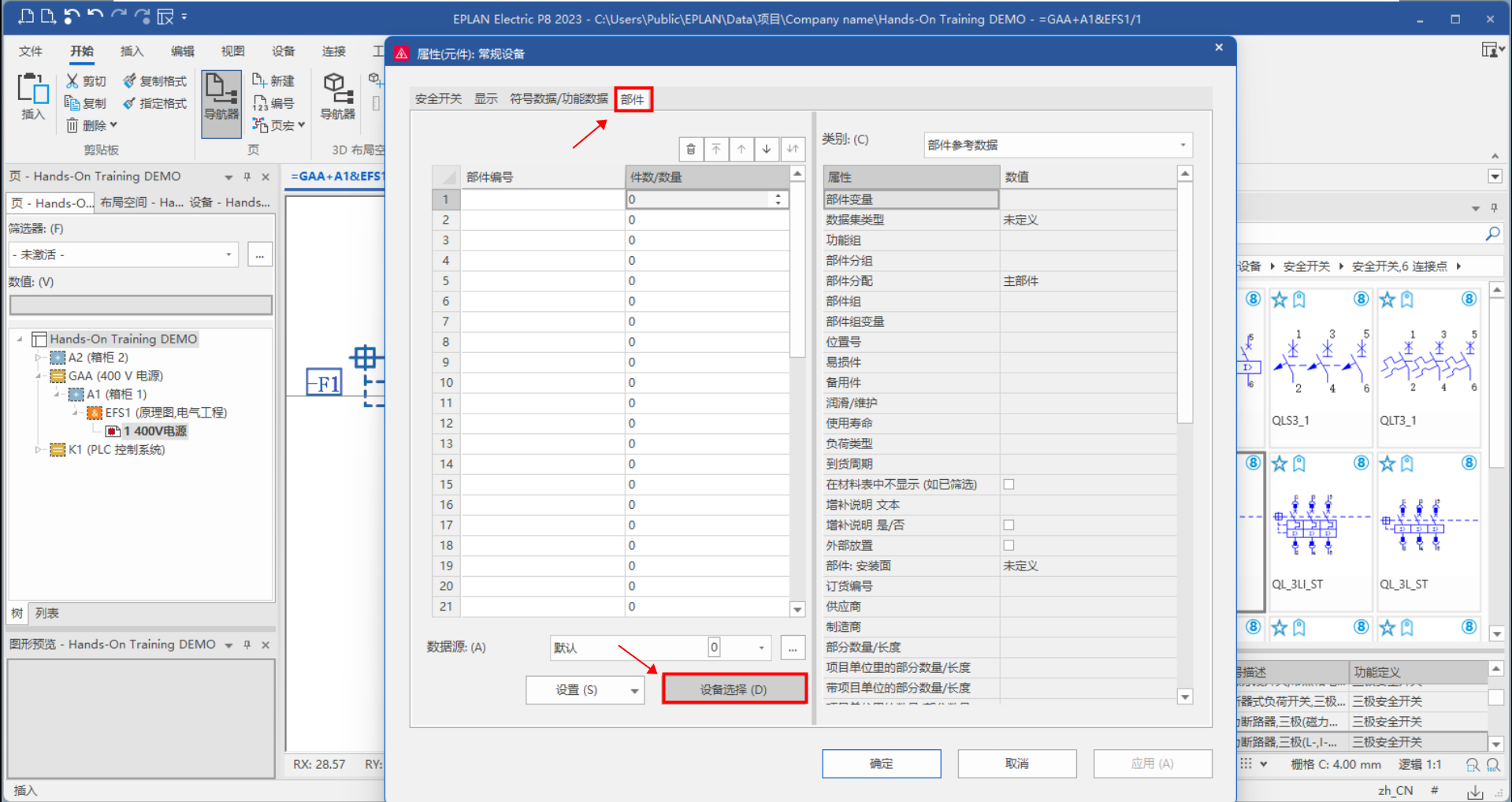

双击打开符号【属性】对话框，在【部件】标签下点击【设备信息】，进行添加设备信息。

图 2

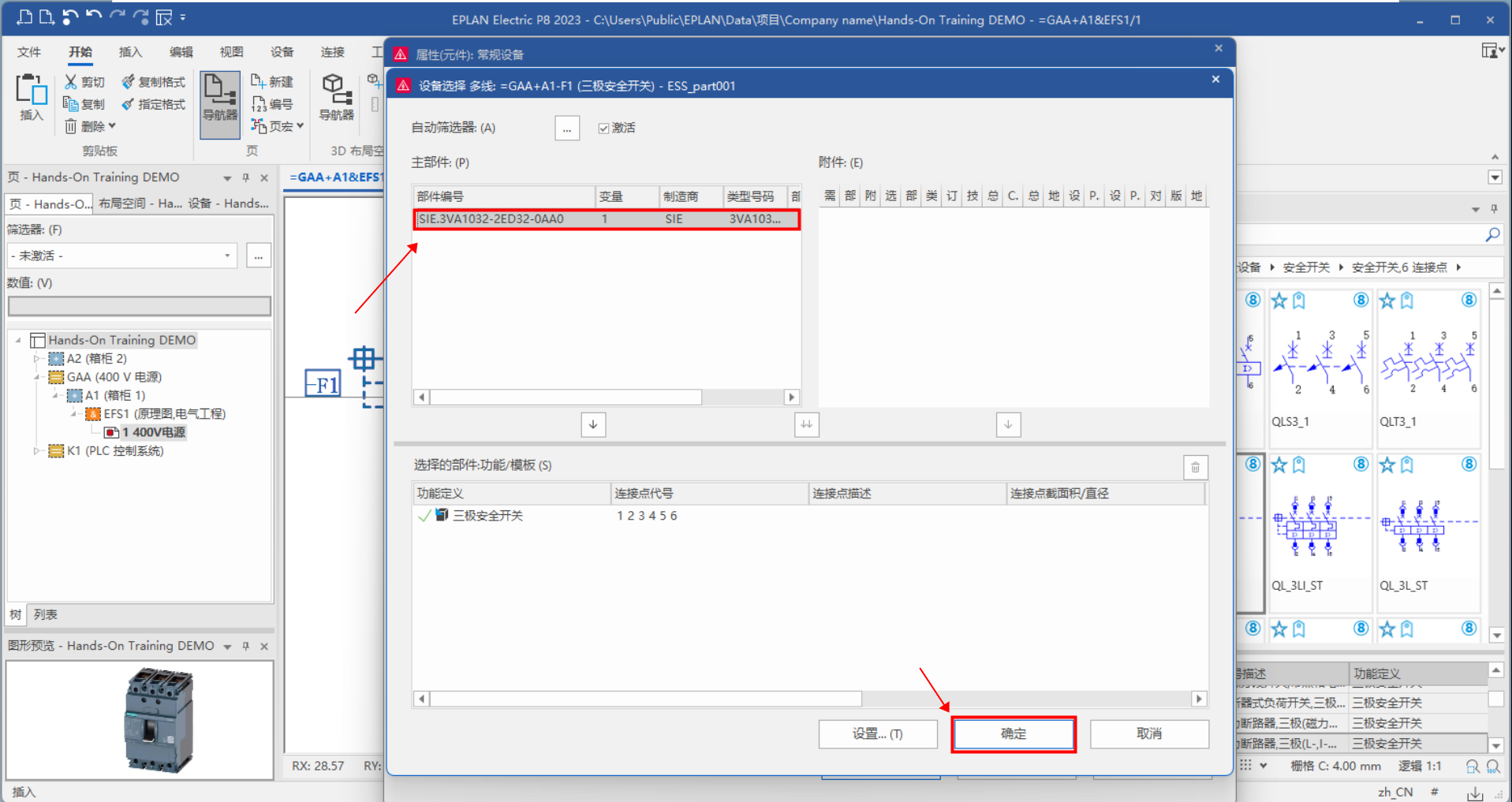

在该窗口下进行部件选型，点击【确定】

图 3

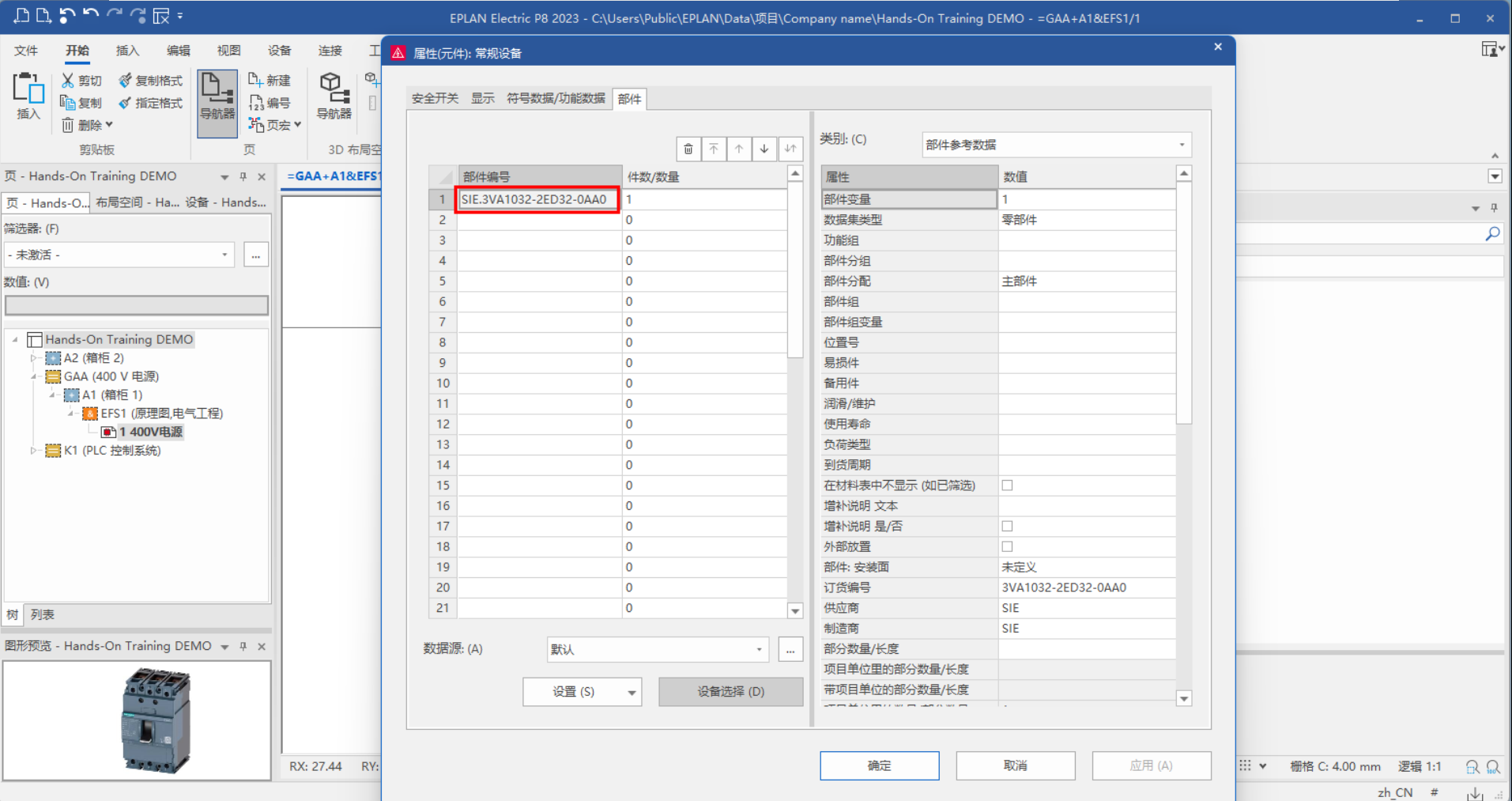

部件信息导入成功，点击【应用】更新信息后，点击【确定】

图 4

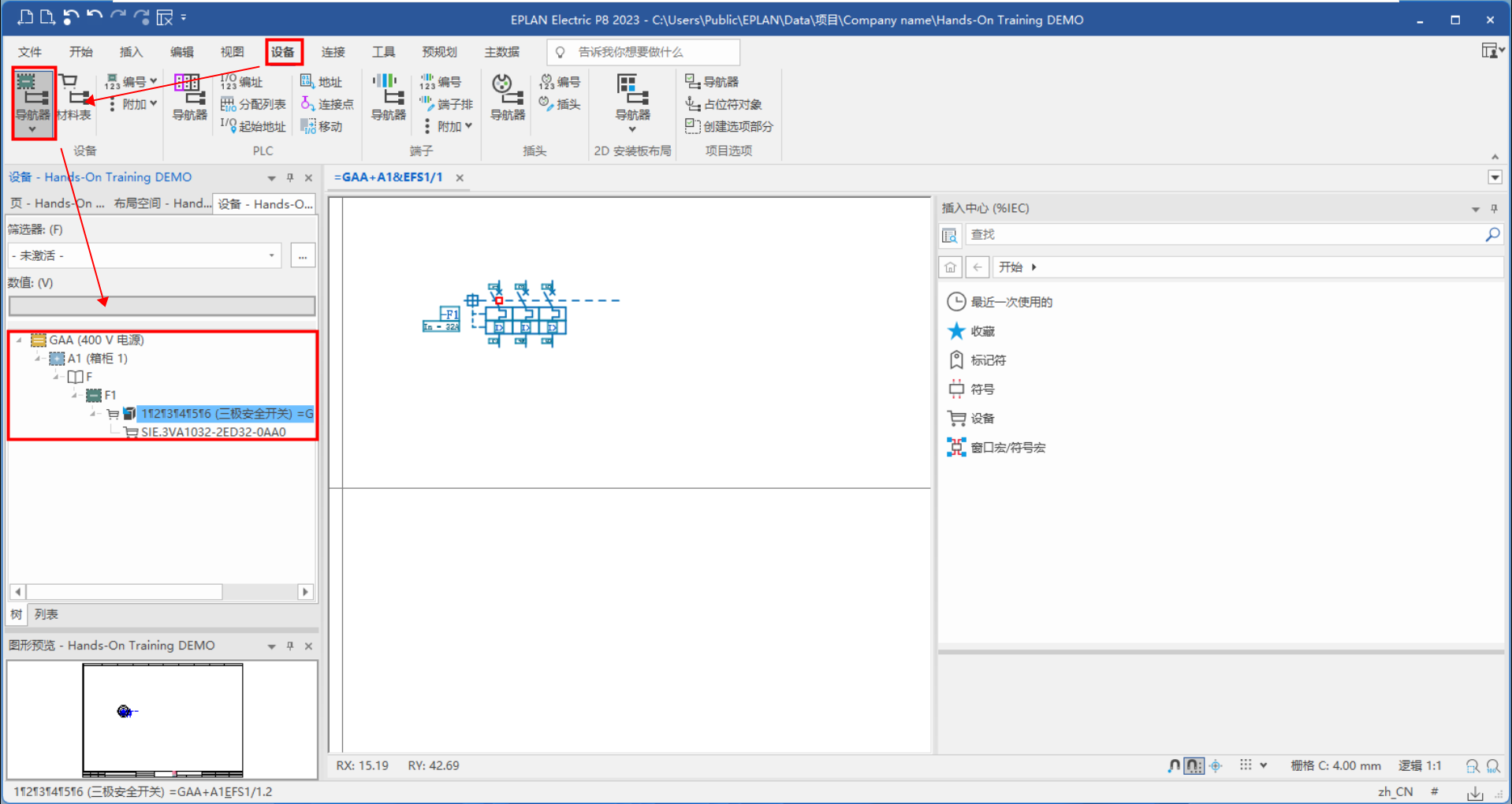

在【设备】菜单栏下，打开【设备导航器】，可以看到导入信息，即为部件添加成功。

图 5

面向设备

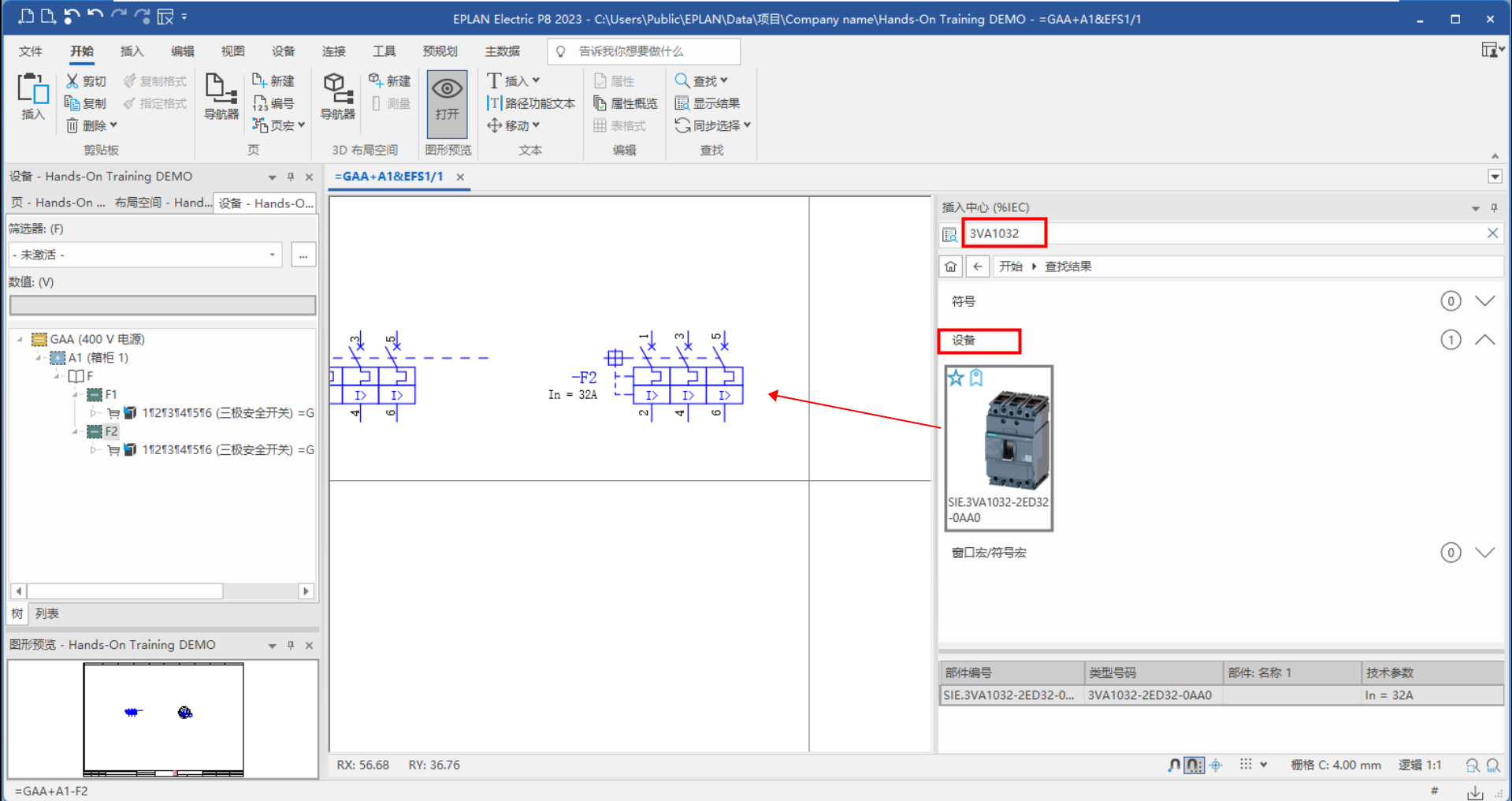

在【插入中心】直接搜索部件编号，设备下直接拖拽部件进入原理图，部件的信息都是同步导入原理图中。

图 6

面向材料清单

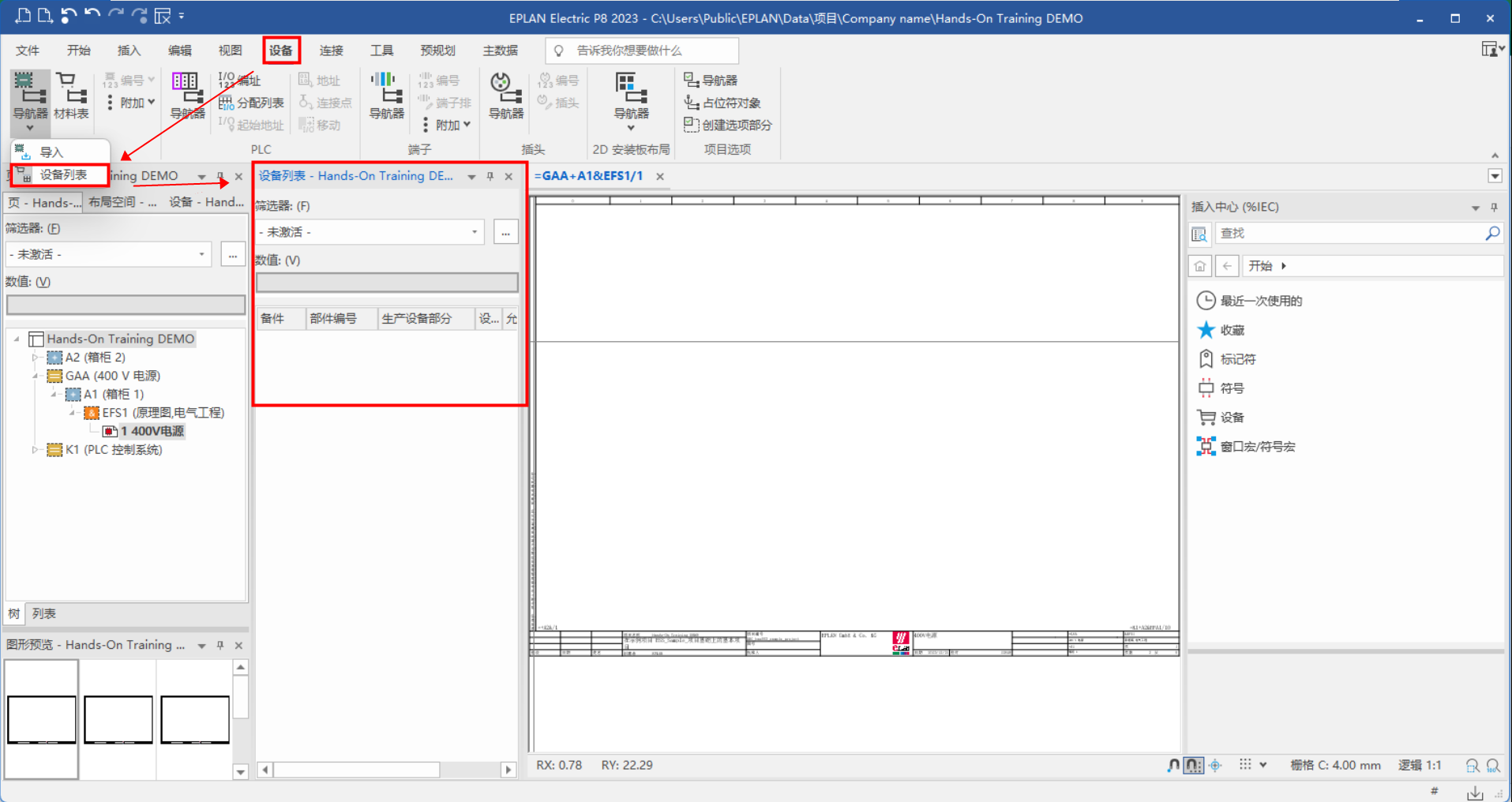

在【设备】菜单栏下打开【设备列表导航器】

图 7

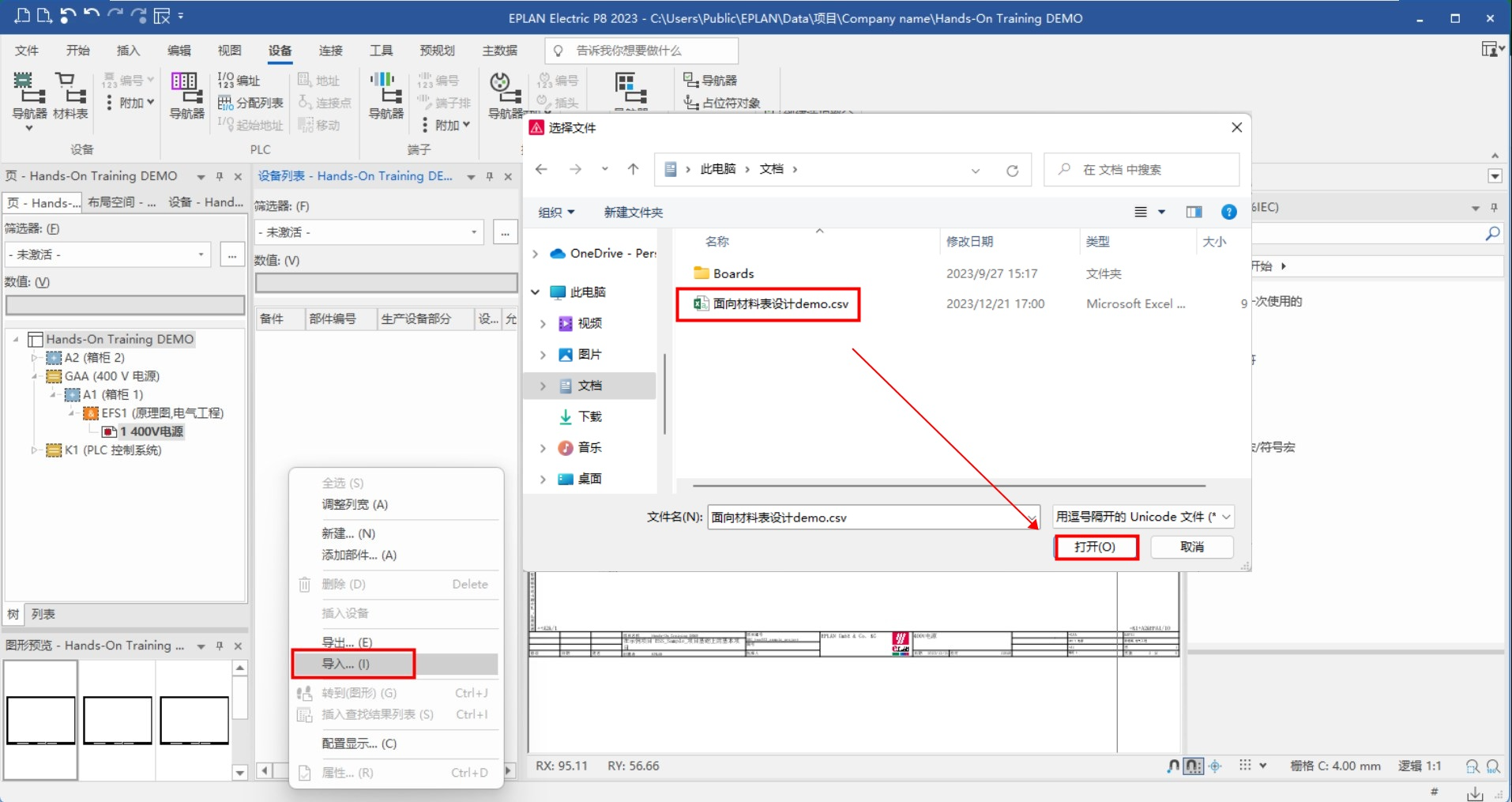

在【设备列表导航器】中右键【导入】选择 csv 文件进行打开，即可拖放进原理图。

图 8

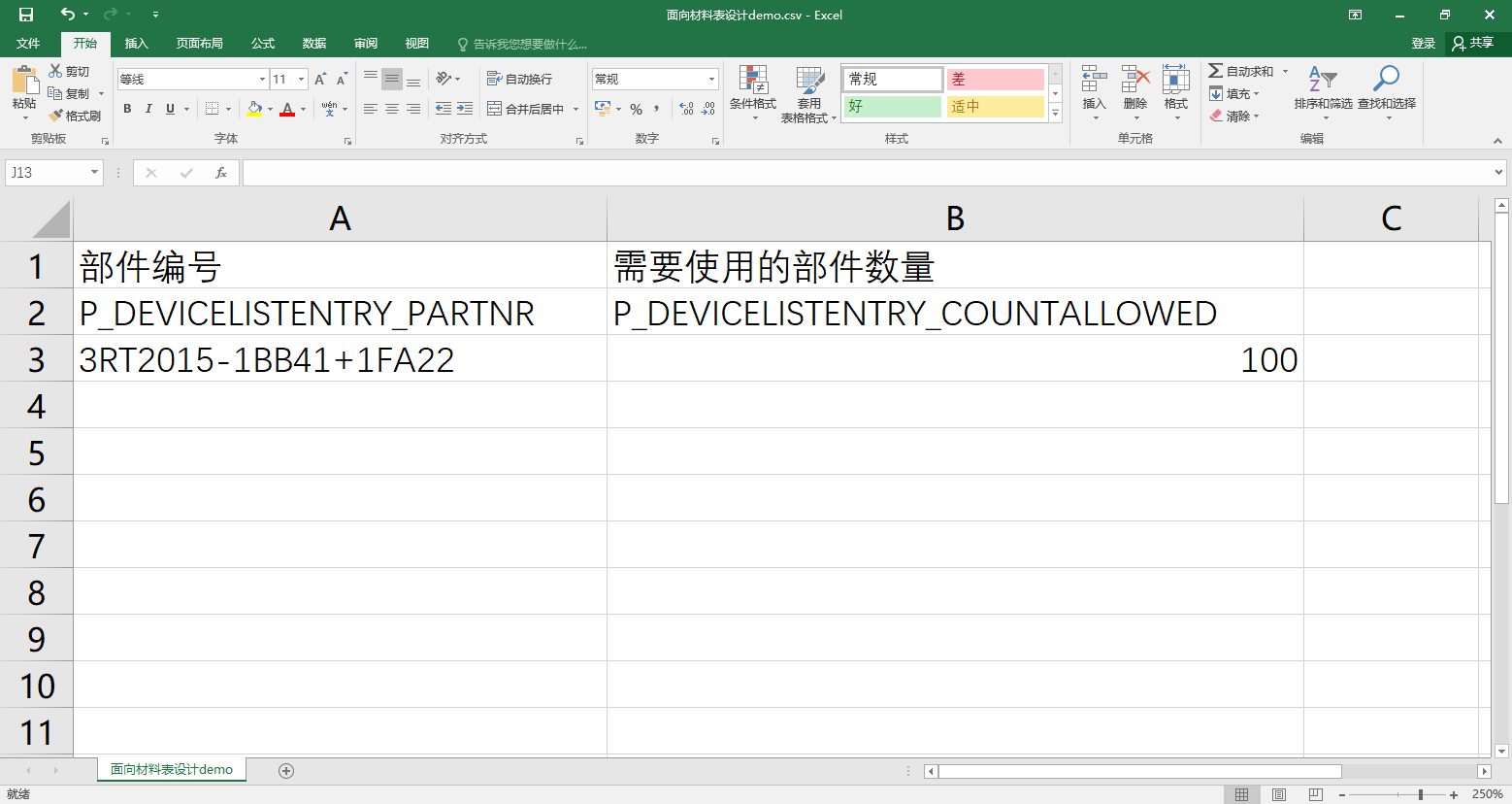

表格所需要的基本信息。

图 9

面向安装情况

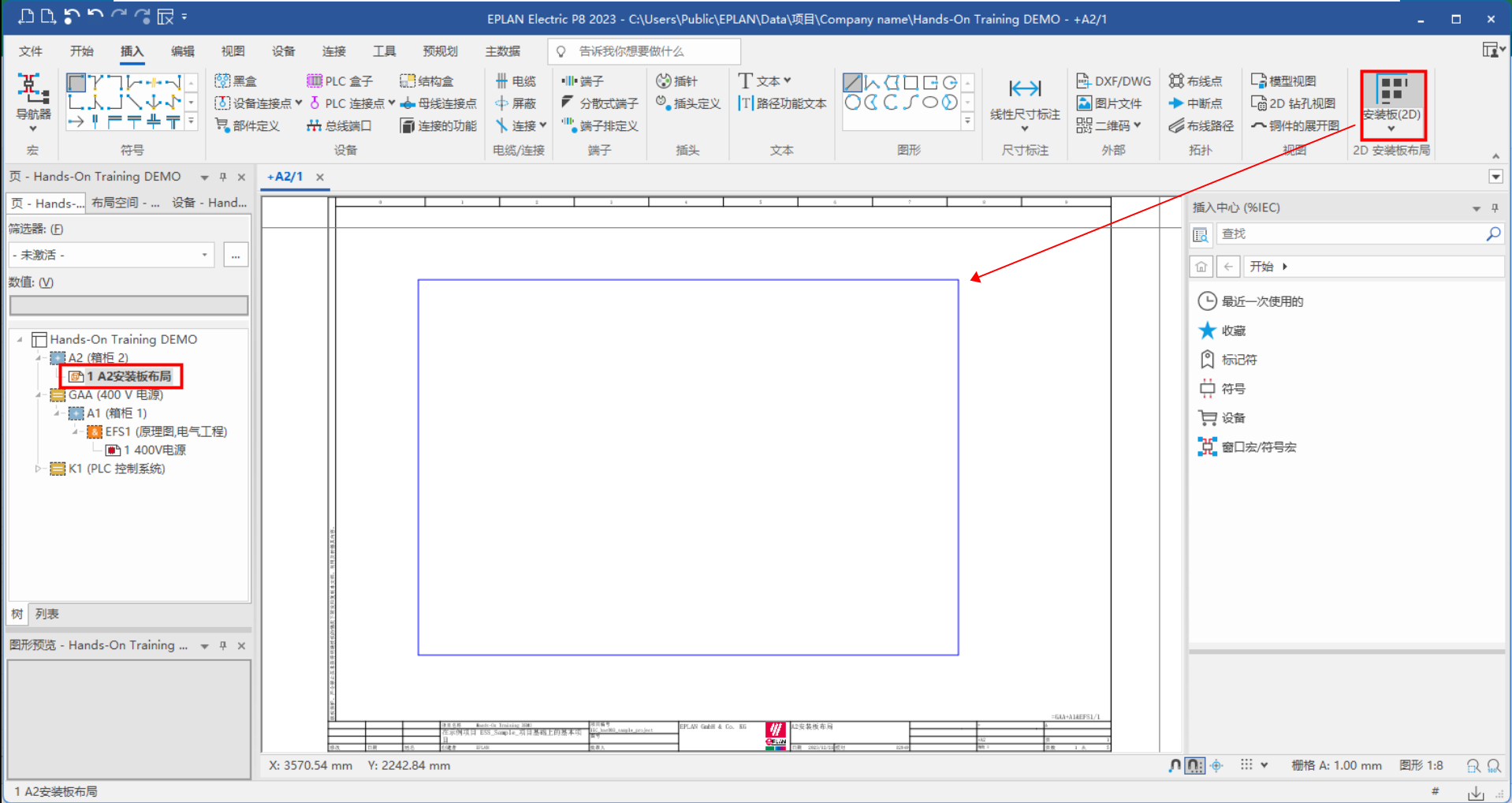

打开安装板布局图，插入【安装板】

图 10

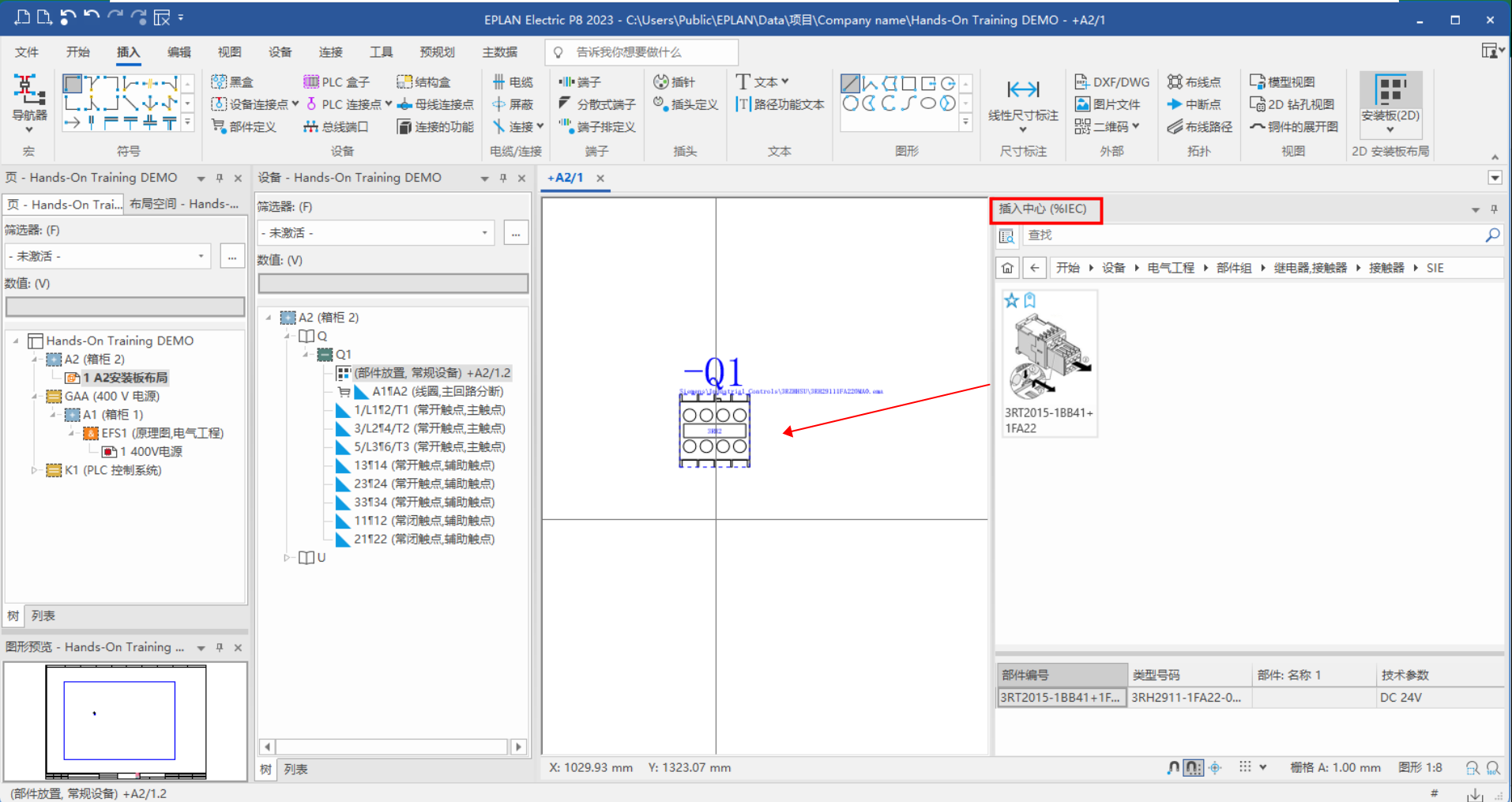

从【插入中心】拖拽出一个元件放在安装板中。

图 11

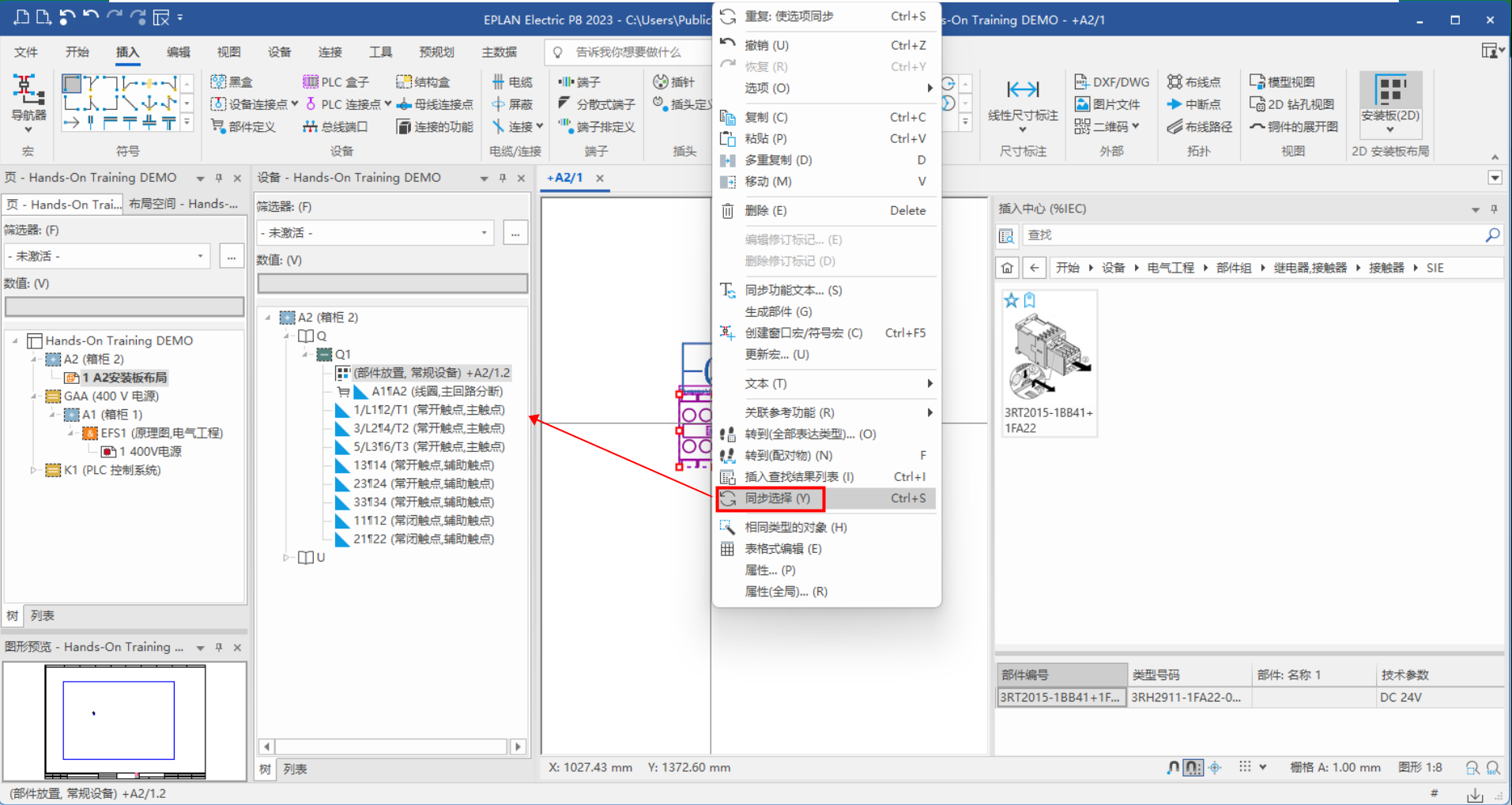

元件右键点击【同步选择】

图 12

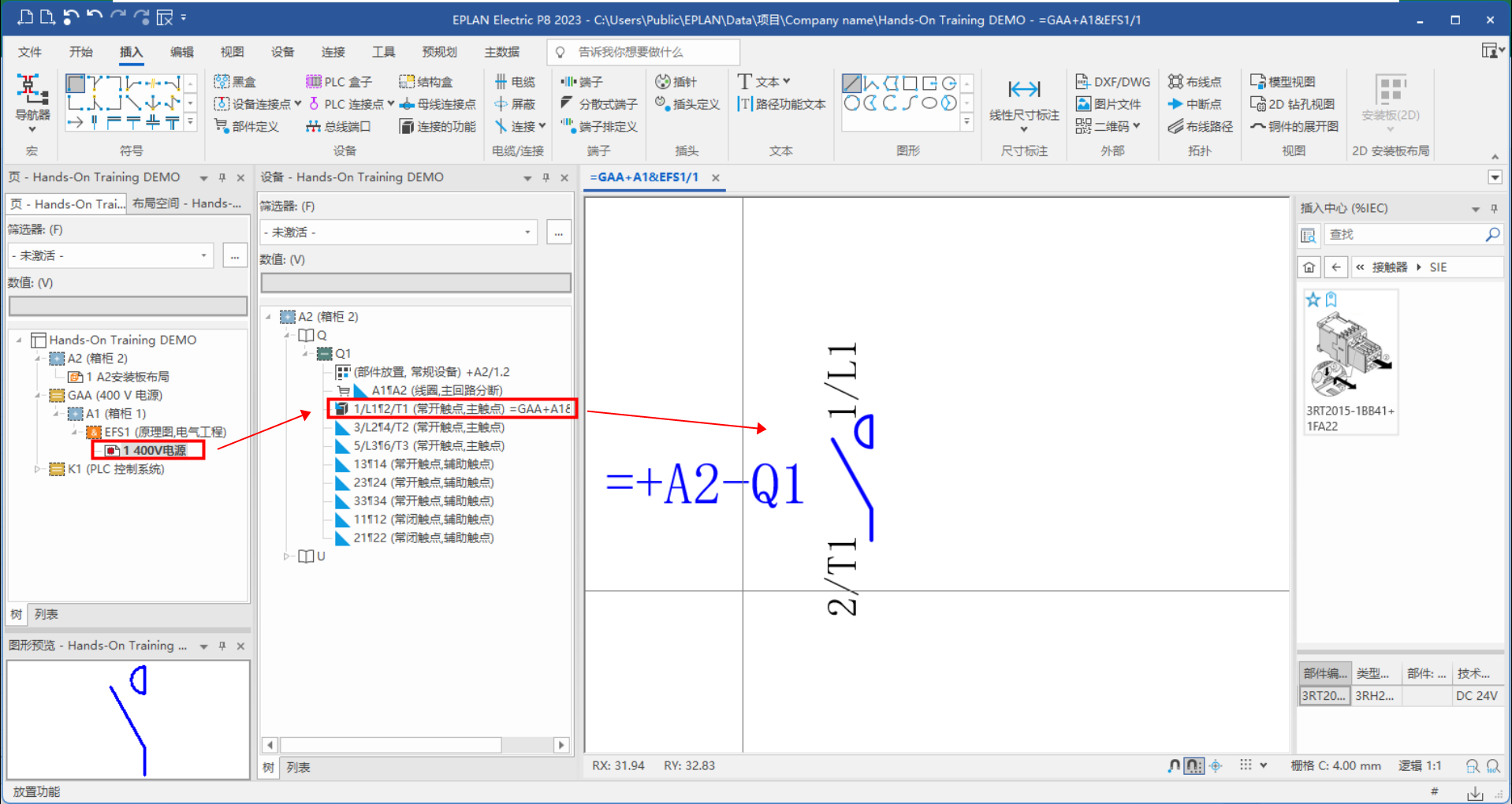

回到多线原理图中进行拖拽放置即可。

图 13
