1、 文档目标

如何快速给图纸页建立工程结构；

2、 问题场景

建立项目后，新建多线原理图后，图框设置都为默认使用如何切换图框样式。

图 1

3、软硬件环境

1）、软件版本：EPLAN Electronic P8 2023

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

创建多线原理图页，用于描述电源回路

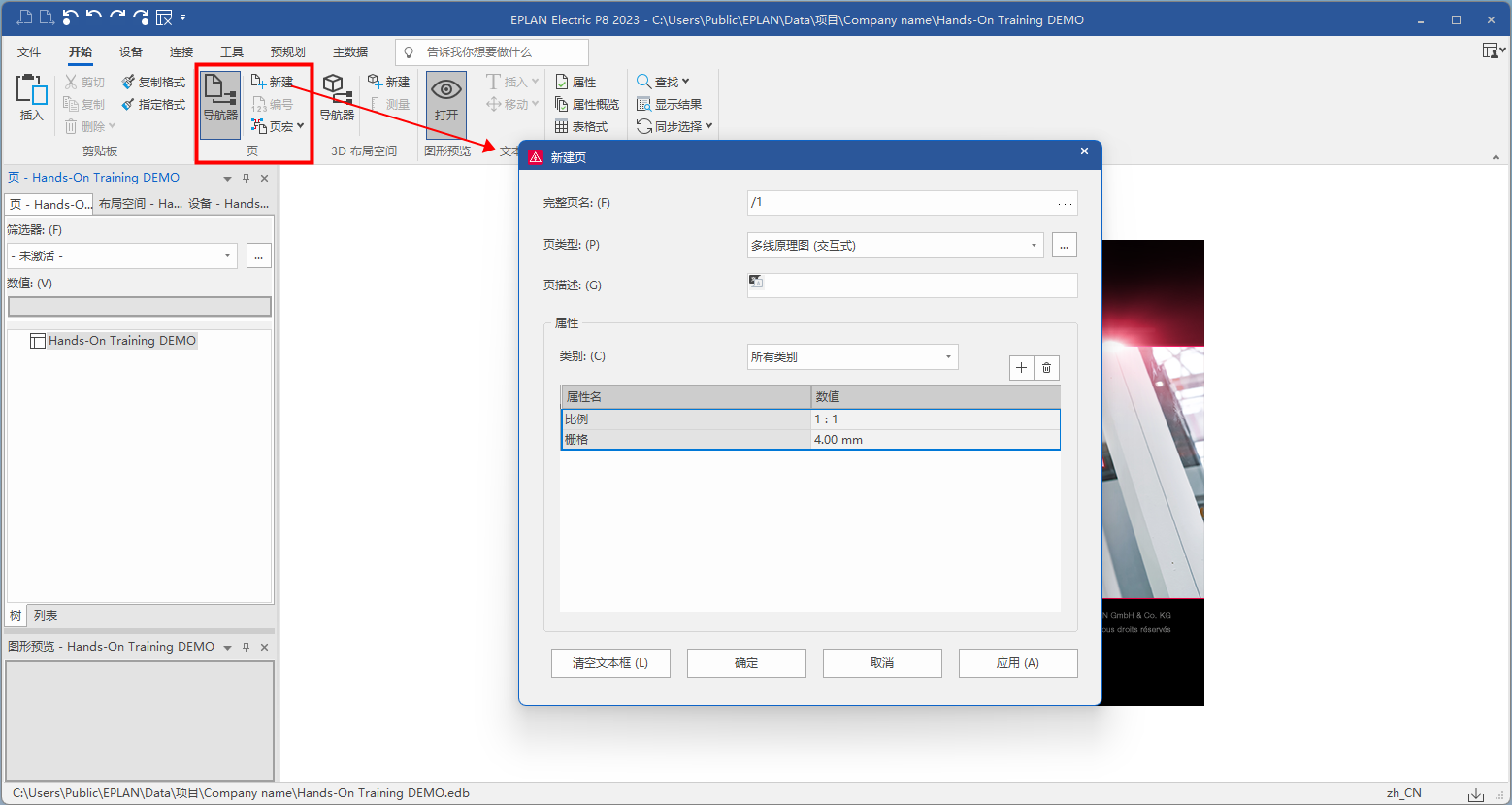

在菜单栏下的【页】标签栏，点击【新建】。

图 2

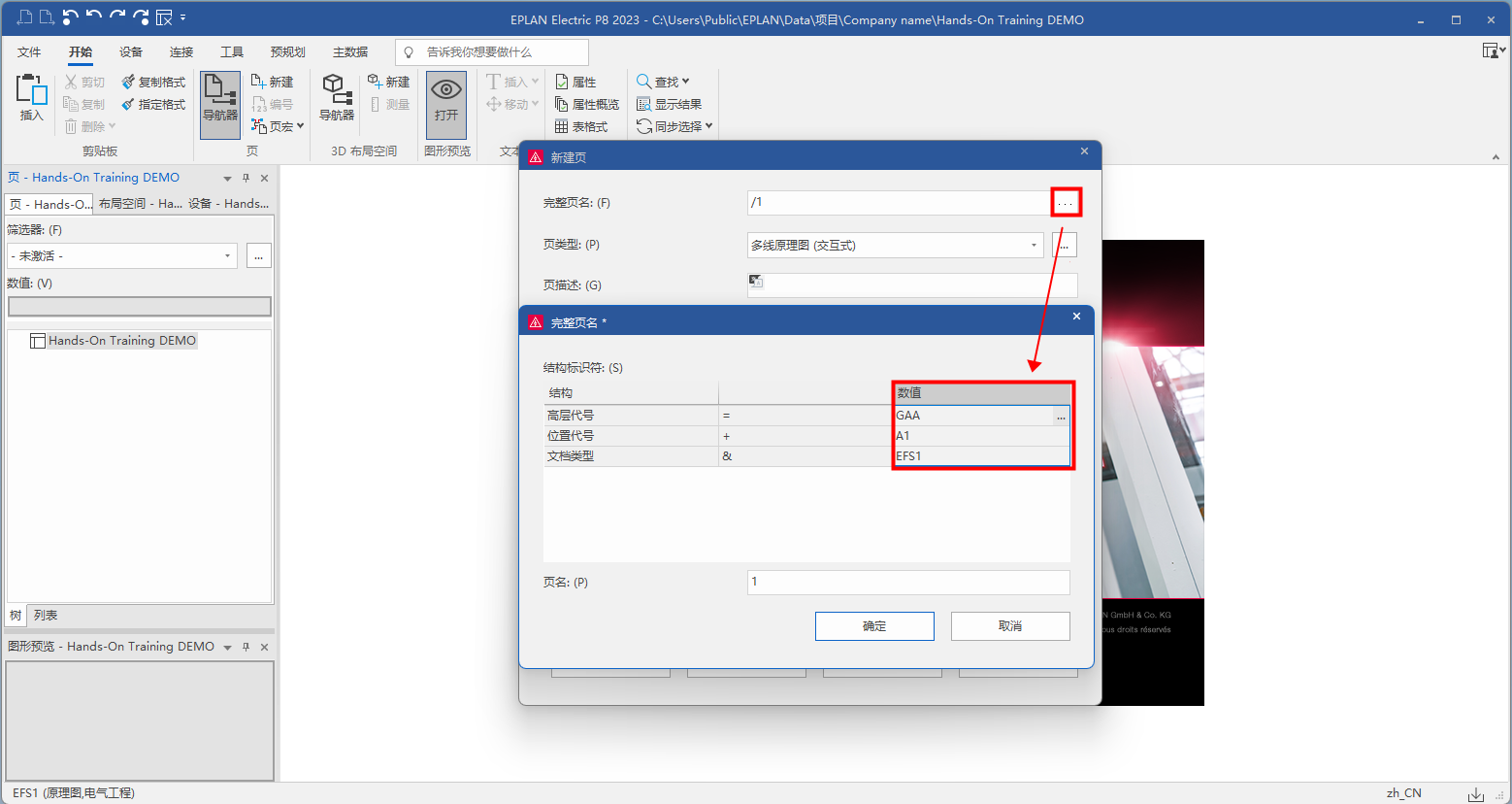

对页结构进行调整。

图 3

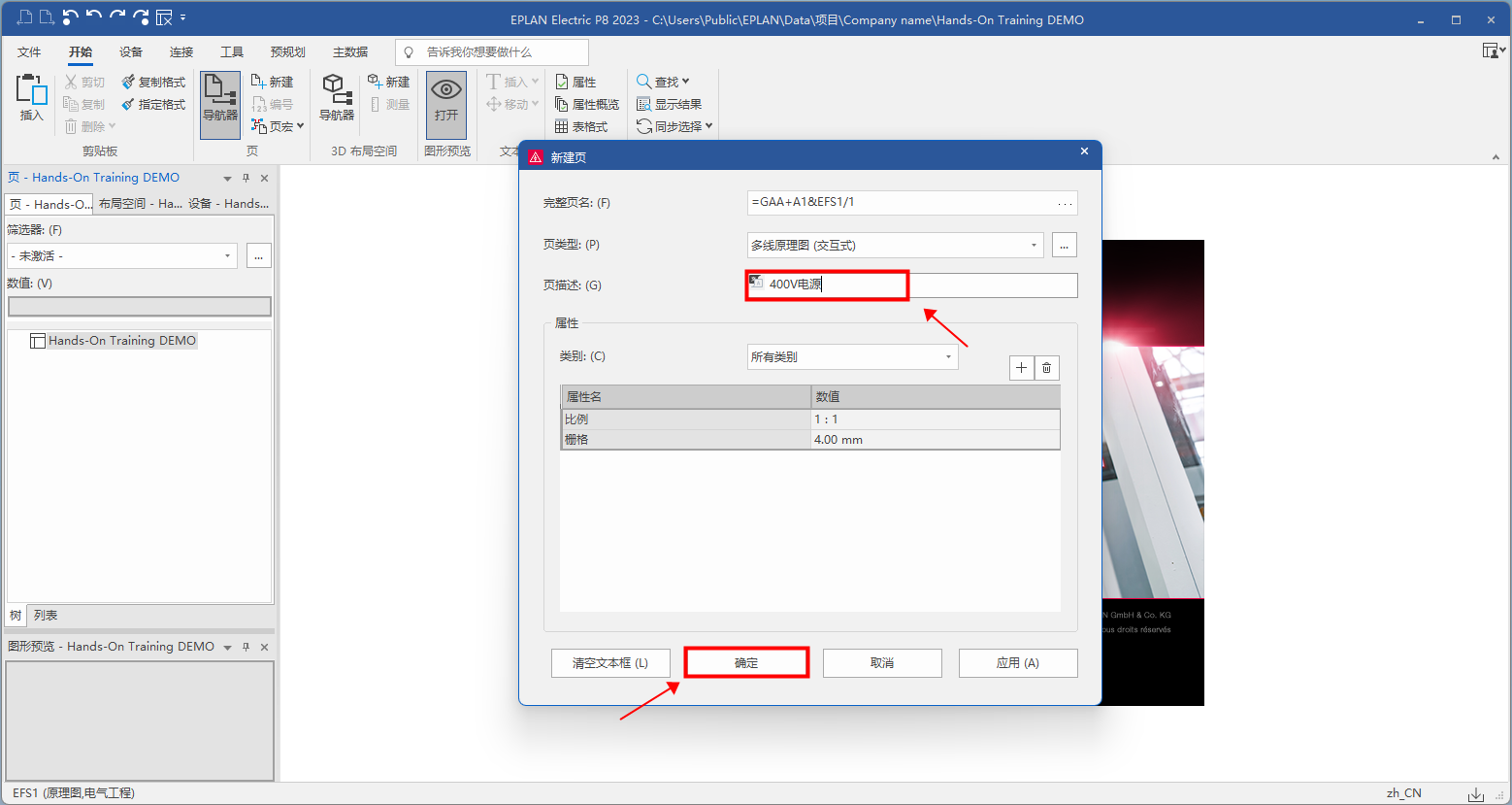

添加页描述，点击确定即可。

图 4

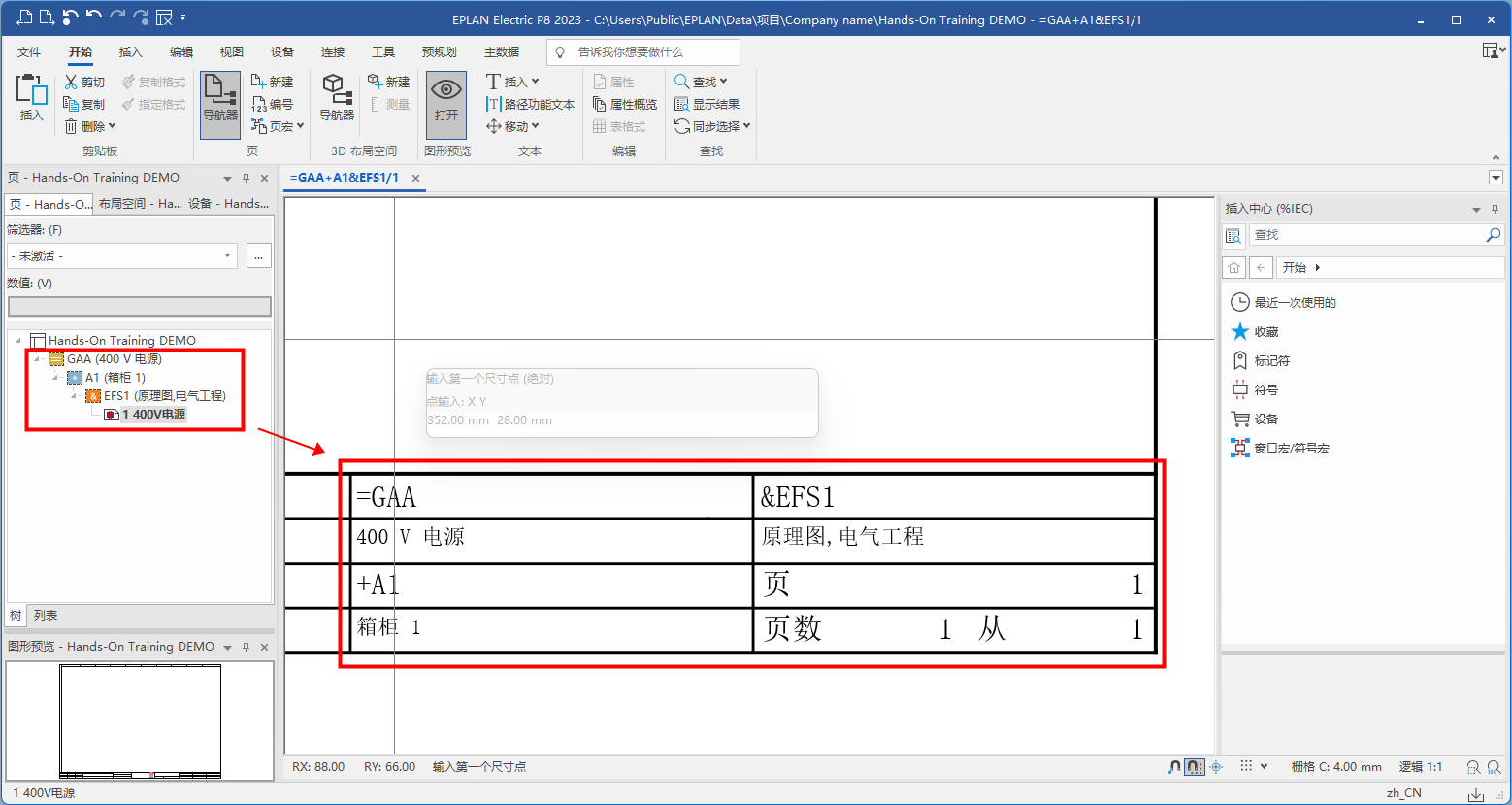

创建完成，打开图纸页，可以看到图框右下角的图纸结构信息。

图 5

创建总览页

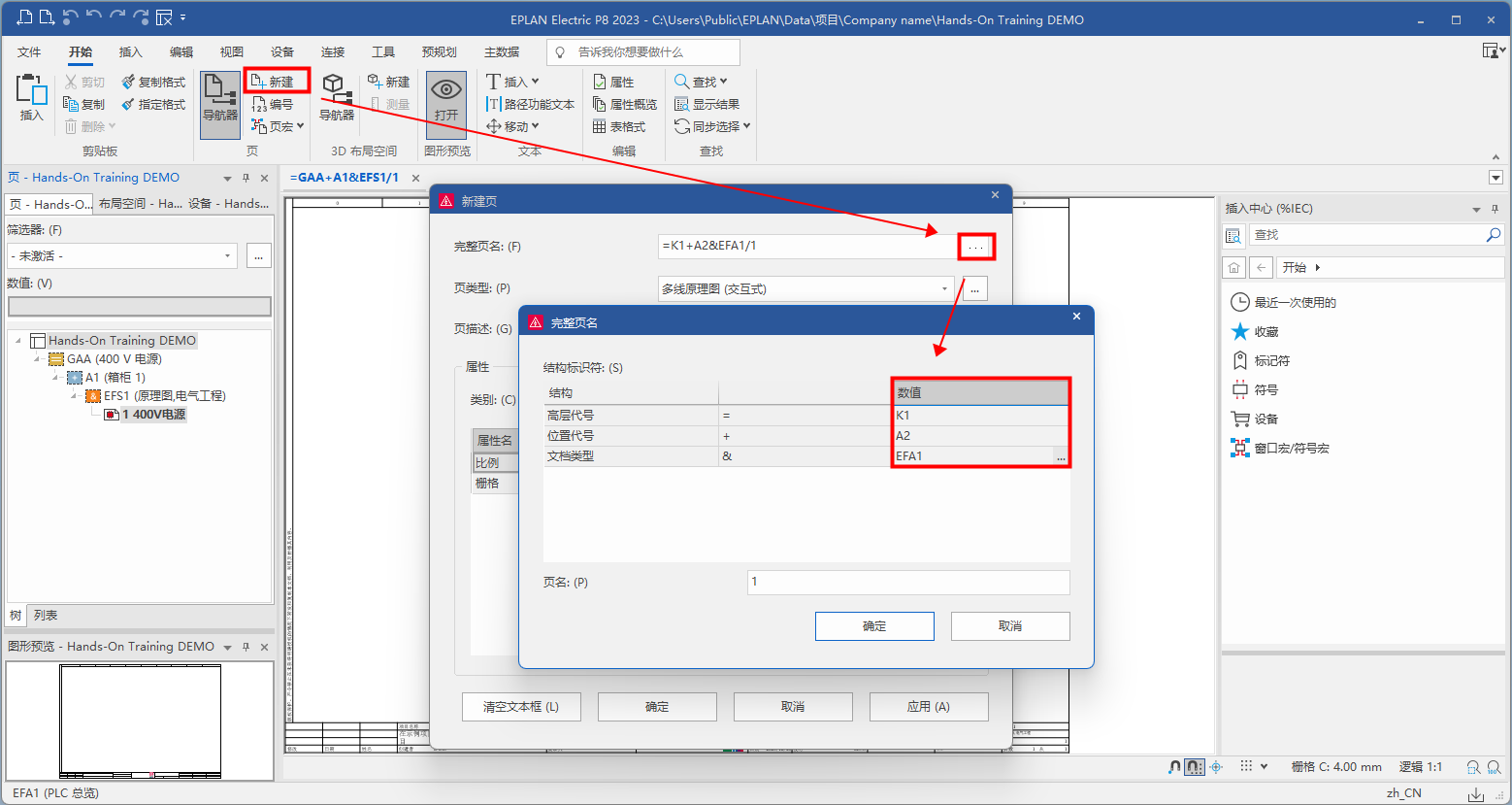

同理给新建页添加页结构。

图 6

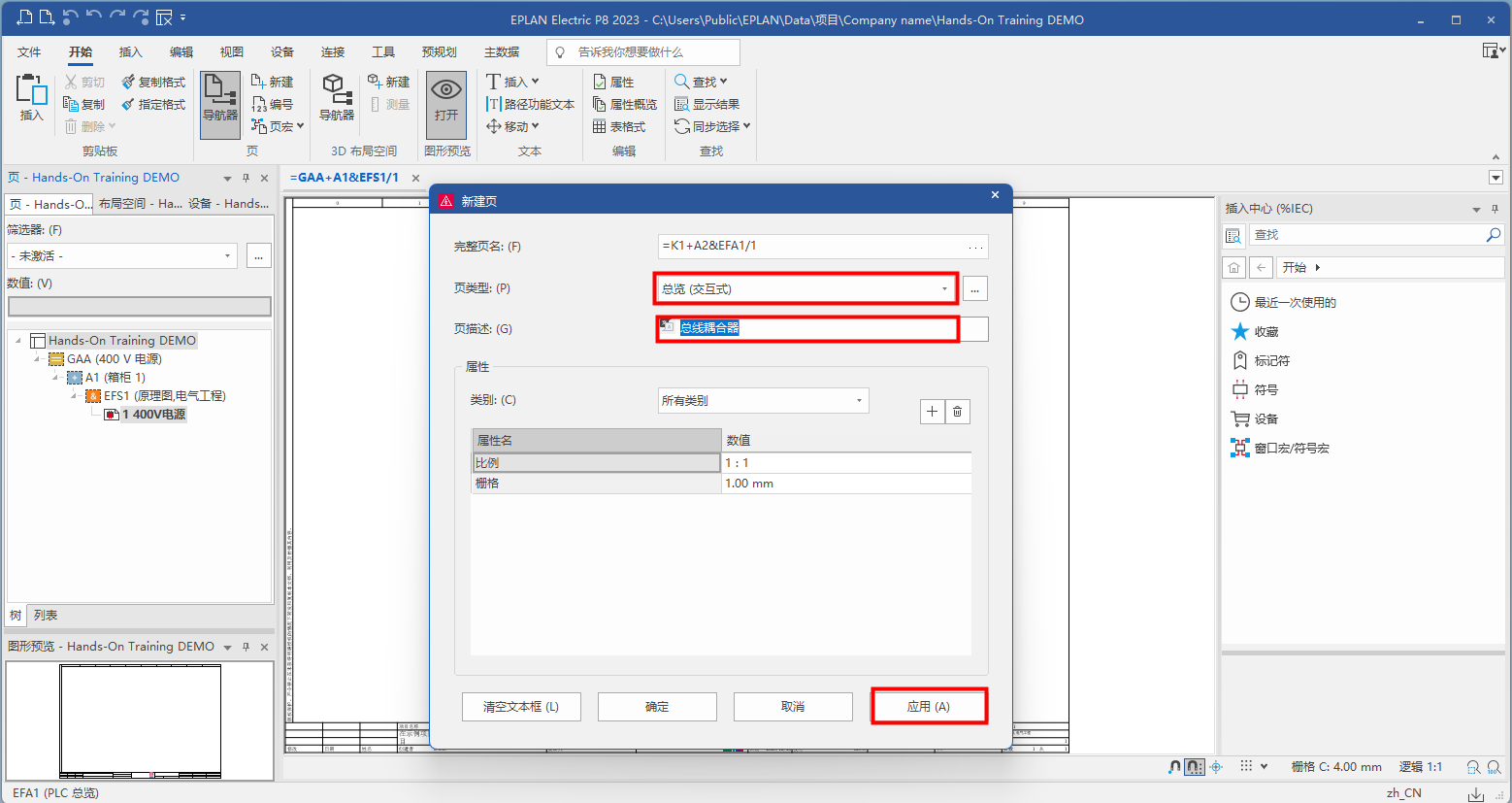

选择页类型：总览；添加页描述，点击【应用】。

图 7

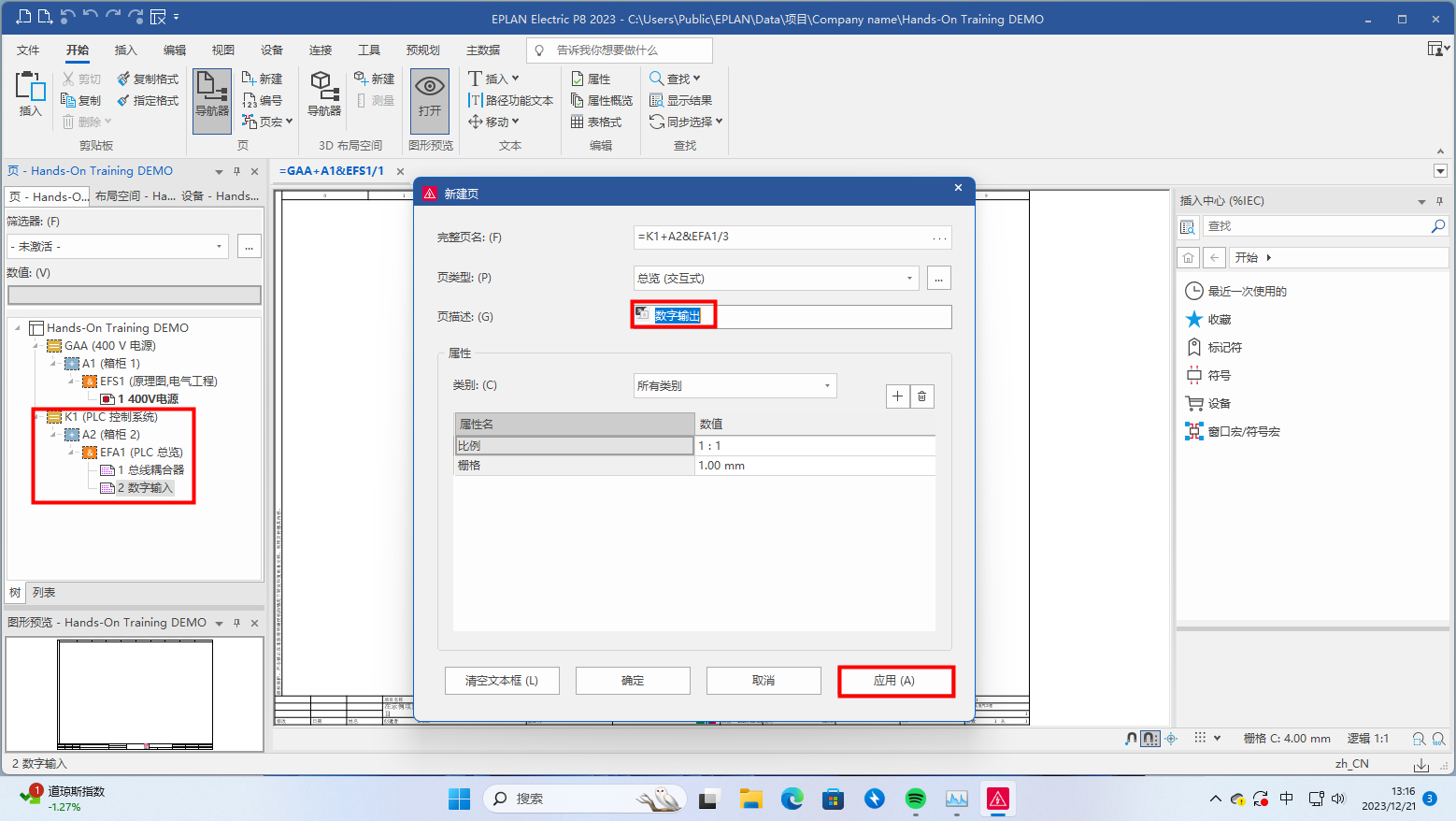

只需要修改页描述，点击【应用】，就可以在同一级目录下快速创建子页。

图 8

创建安装板布局页

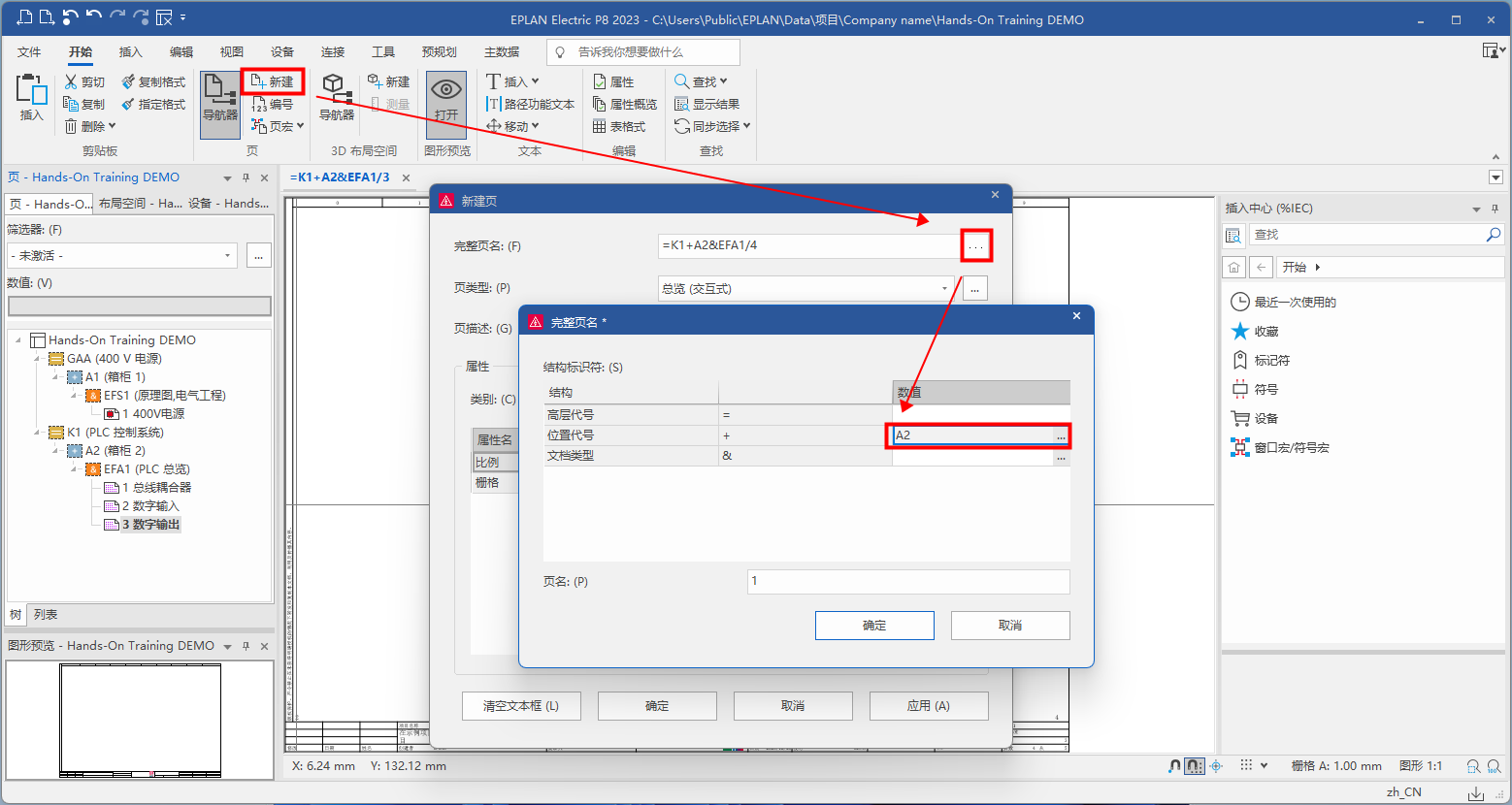

同理新建页，这里只需要给该页添加位置代号结构，其他结构不作选择，点击【确定】。

图 9

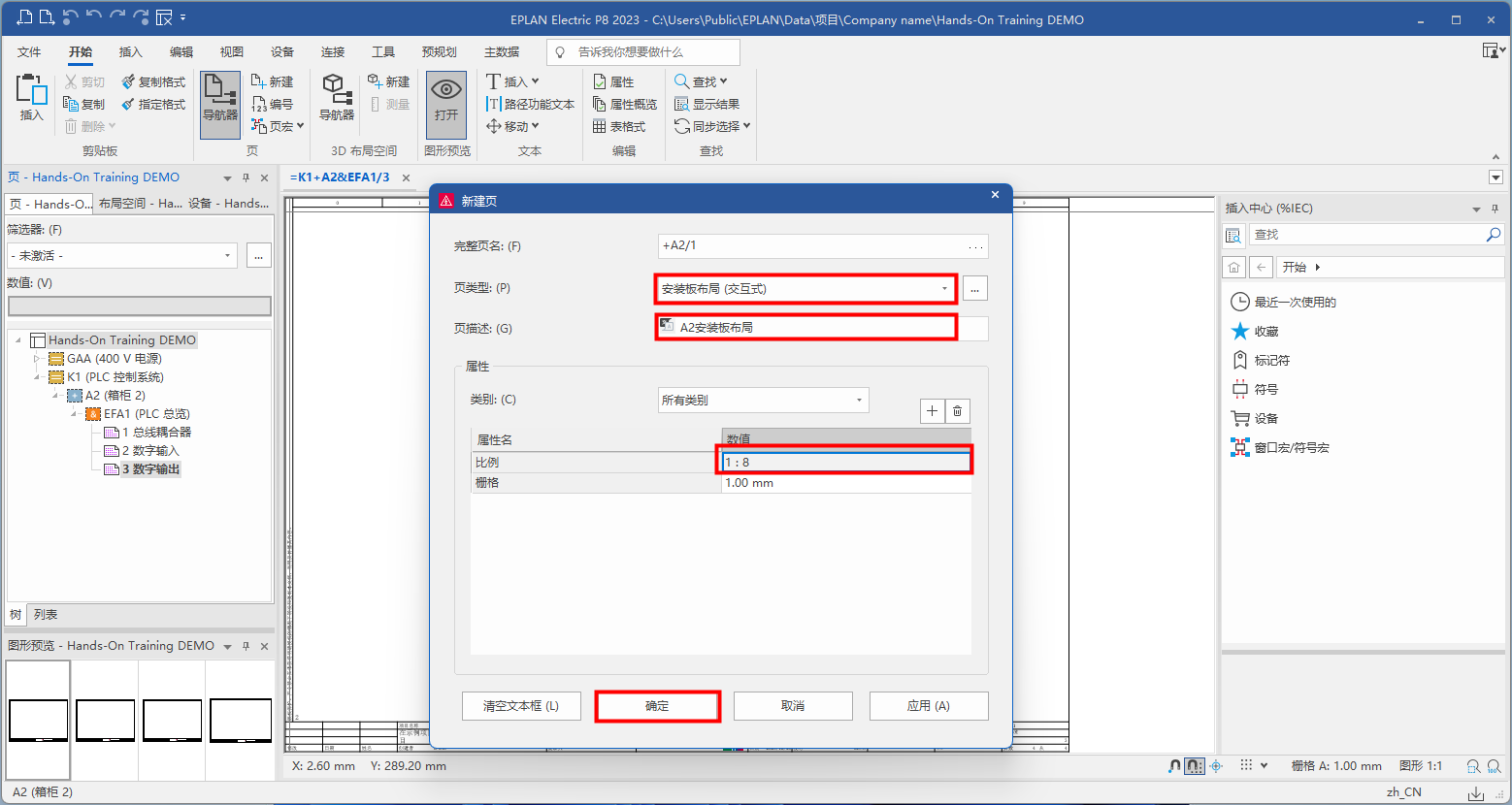

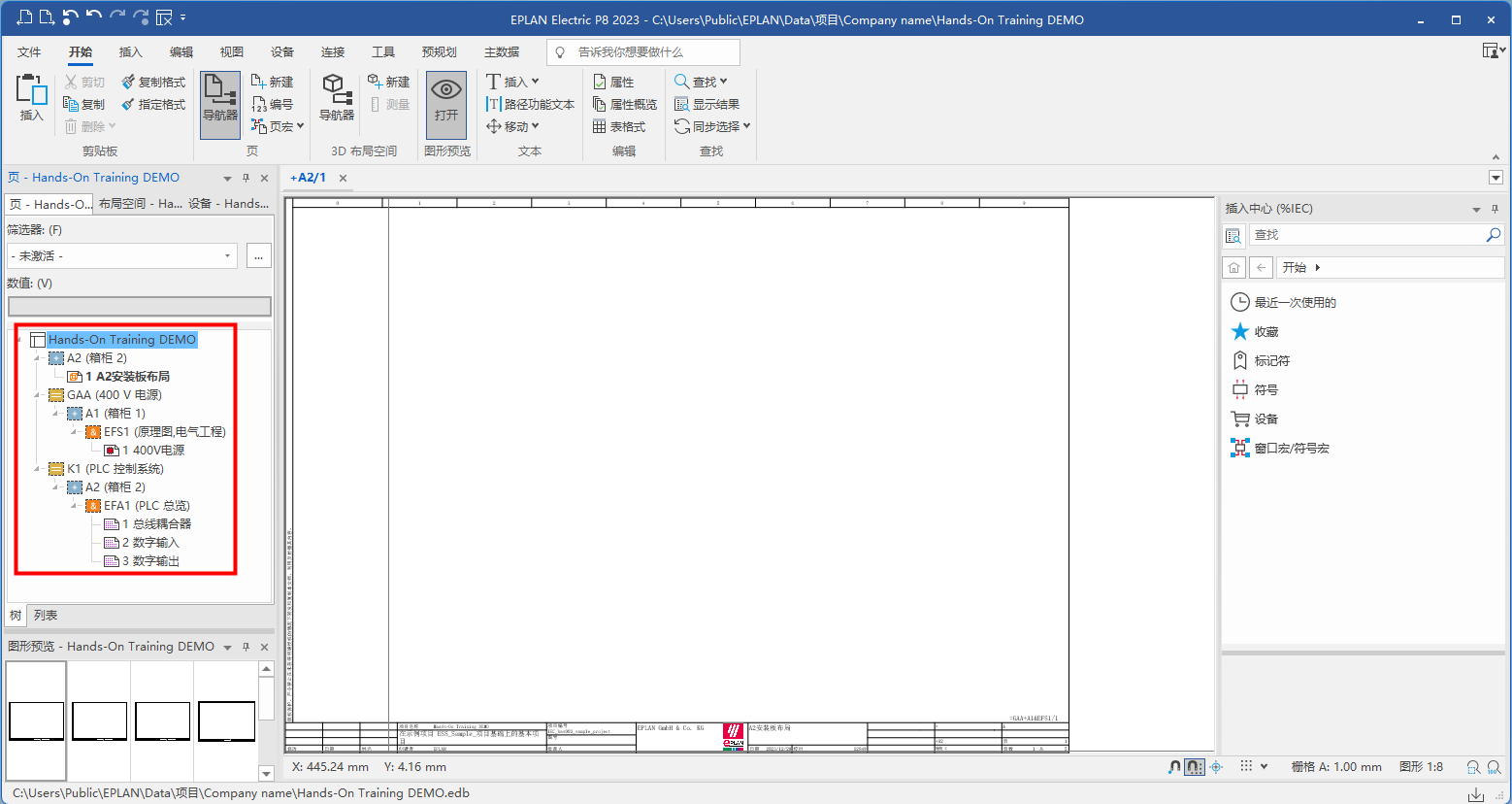

选择页类型：安装板布局；添加页描述，这里需要修改图纸比例进行放大，点击【确定】。

图 10

给页编号

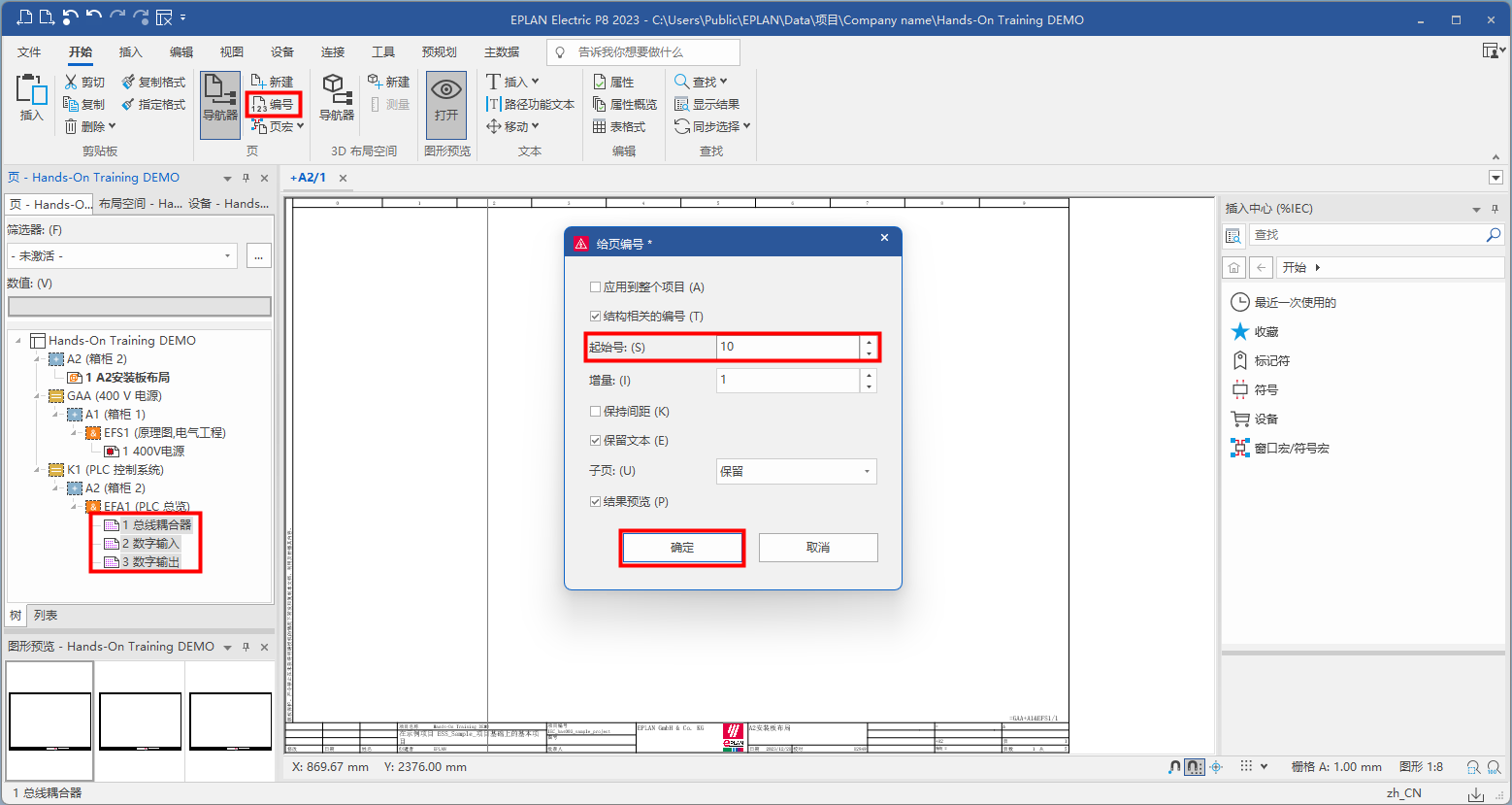

选中需要更改的页，点击【编号】，在【给页编号】对话框下，起始号进行修改，点击【确定】。

图 11

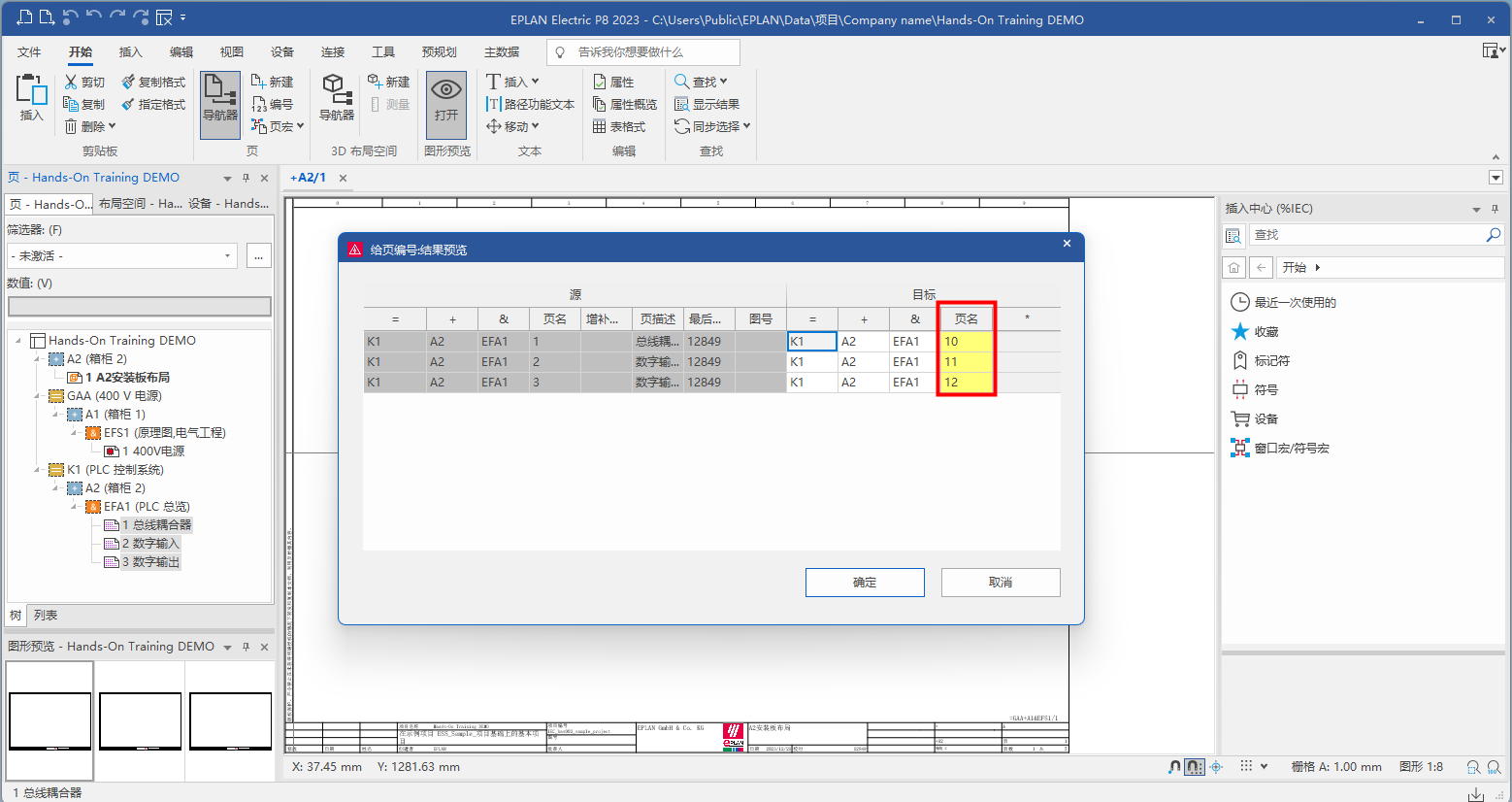

此时可以预览到页面编号是否修改完成，点击【确定】。

图 12

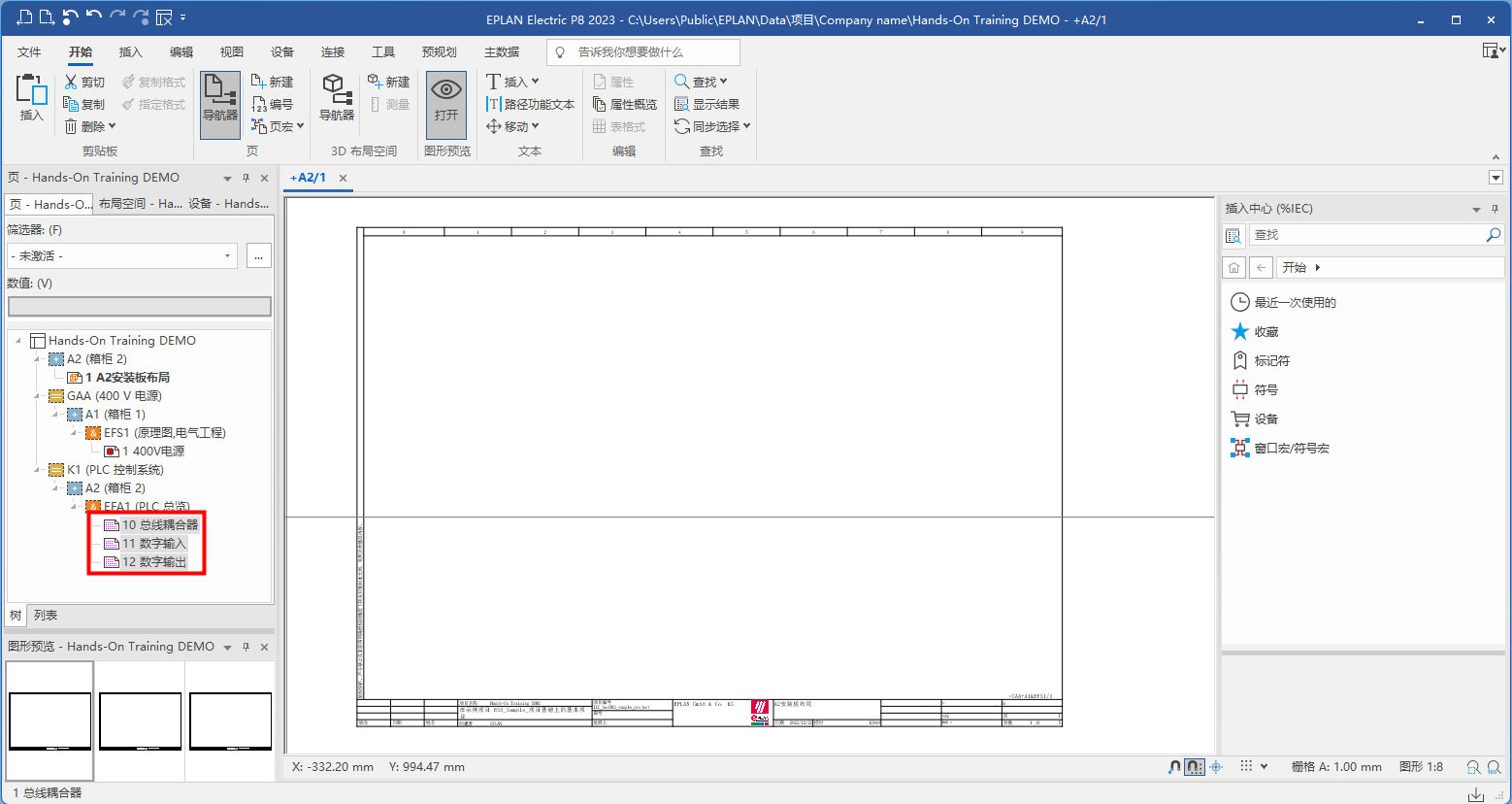

可以看到页编号已完成变更。

图 13
