1、 文档目标

解决在原理图主图中，对子图使用多通道命令后，子图未形成多个通道的问题。

2、 问题场景

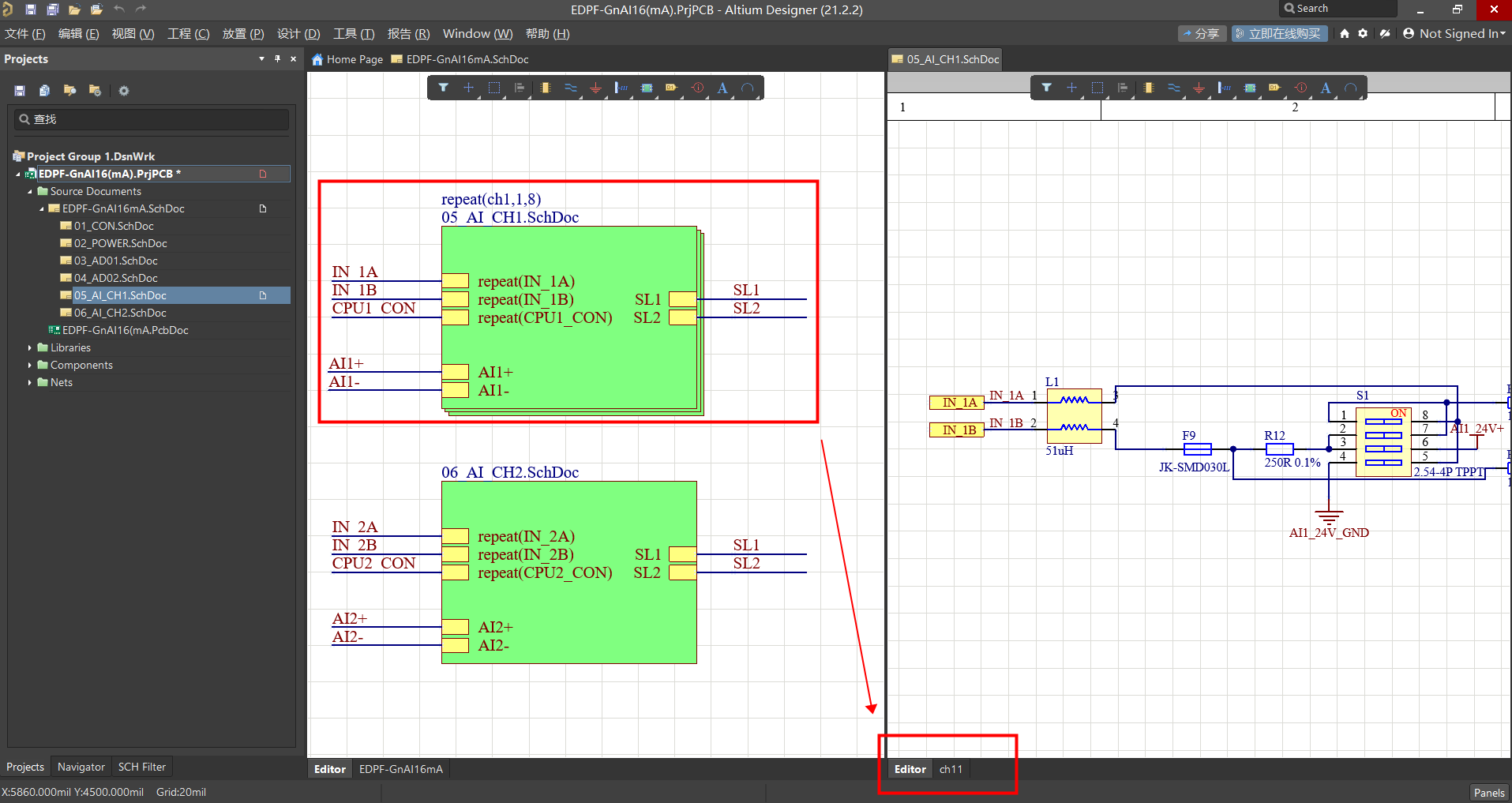

用户手中的工程文件，主图中对子图使用了多通道命令，子图图纸并未形成多通道效果。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

这工程选项中并没有多通道设置的具体选项，通过命令实现。

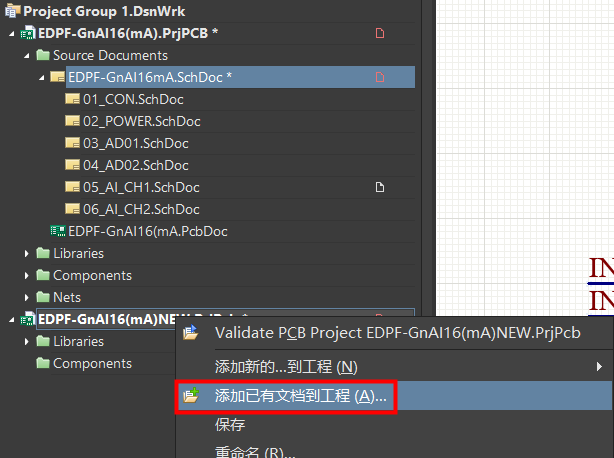

尝试重新建立工程文件，将原理图文件添加到该工程下。

图 2

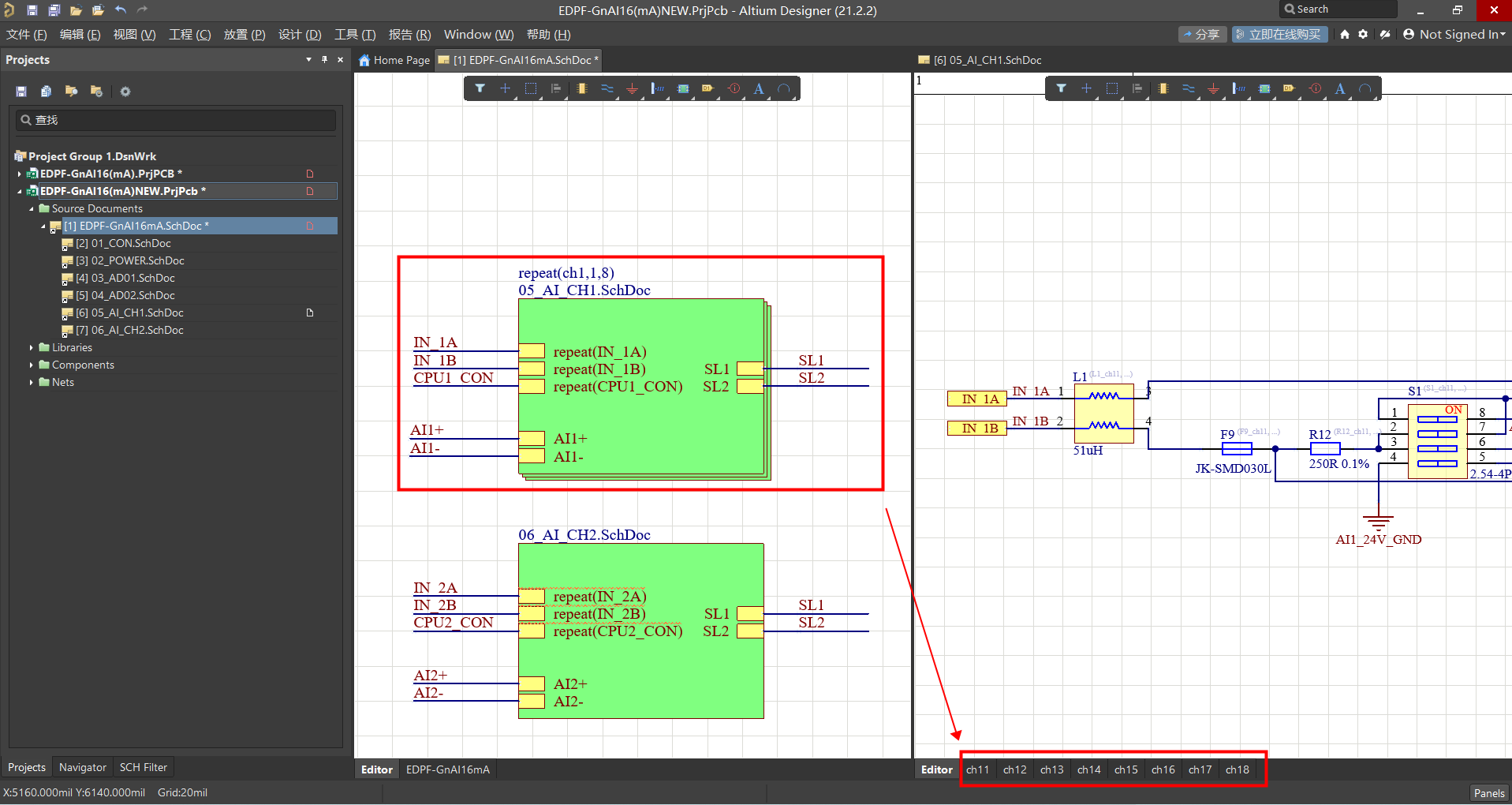

此时使用多通道命令的原理图子图，多通道功能正常。

图 3

替换工程文件. PrjPCB，进行保存即可。
