1、 文档目标

PCB 编辑器中的对象链接和嵌入 （OLE） 技术允许将 Windows OLE 应用程序提供的数据嵌入到 PCB 设计中，同时主动链接回到源应用程序。在许多情况下，这允许从创建嵌入式 PCB 数据的应用程序内部对其进行编辑。

2、 问题场景

用户 PCB 中有一组阻抗线宽的走线信息，该表如何快速编辑放置？

图 1

放置在 PCB 文档中的典型 OLE 对象包括：Excel文档，Word文档或图形对象。支持的文件类型包括通用格式，例如 CSV 和 XLS 格式的电子表格、DOC 和 RTF Word 文档以及 BMP 图像文件。

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 11

3）、外设硬件：无

4、使用方法

从主菜单中选择【Place】»【Object From File】

图 2

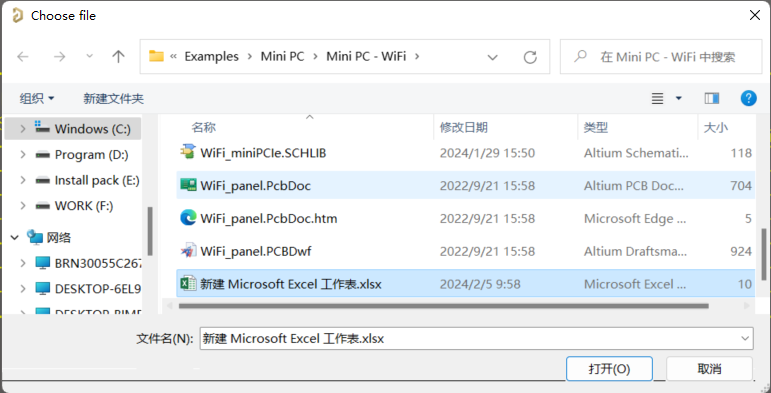

选择添加的 Excel 文件对象，点击打开。

图 3

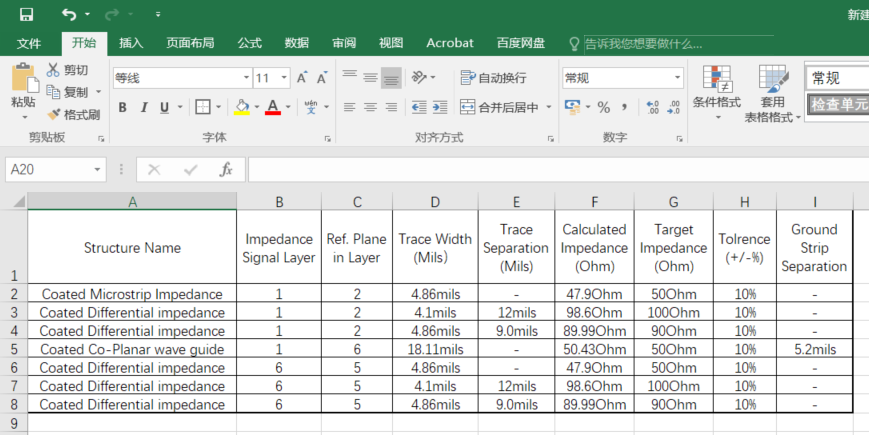

预先将表格数据编辑完成。

图 4

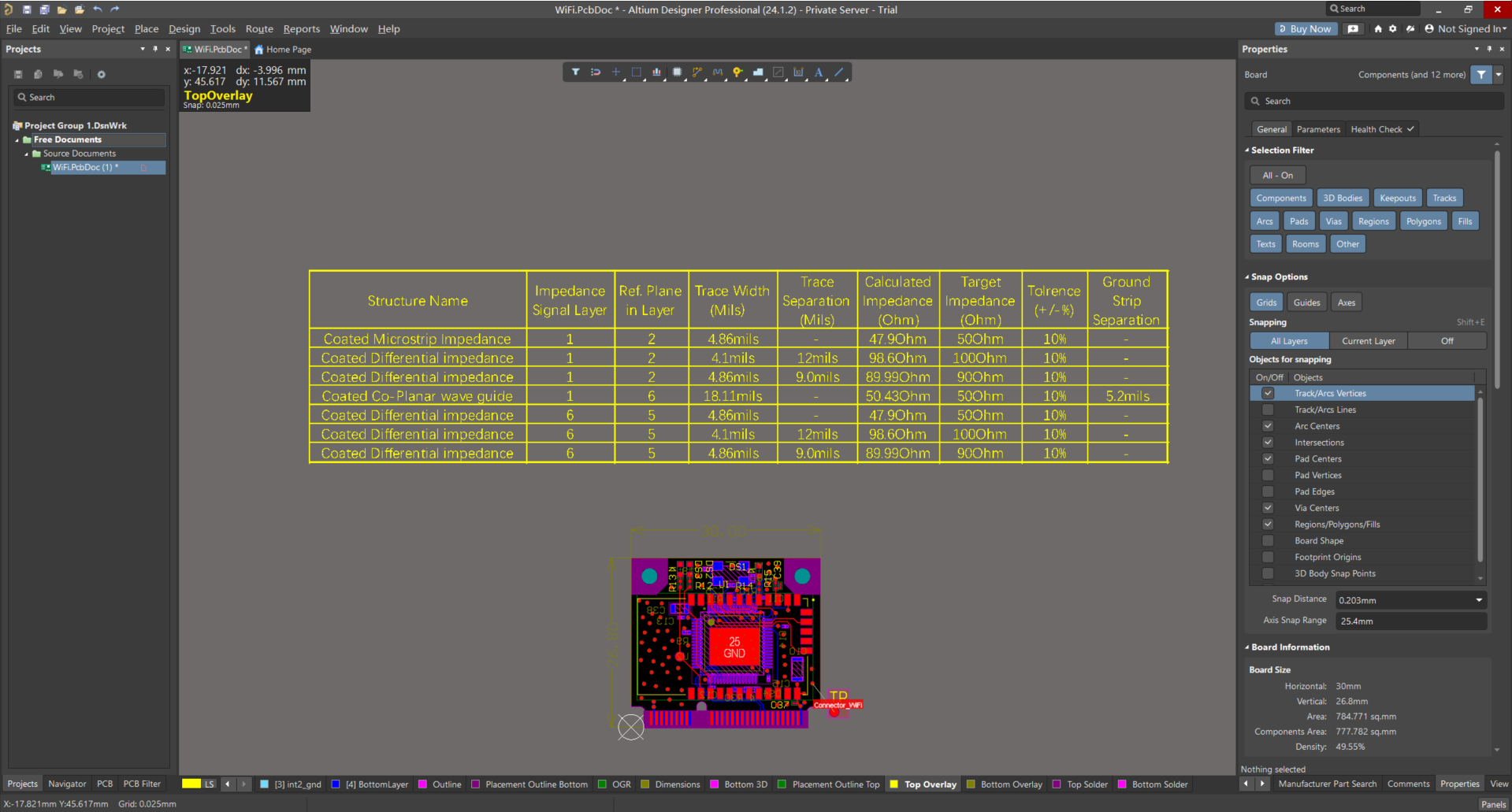

放置在 PCB 编辑器中即可。

图 5

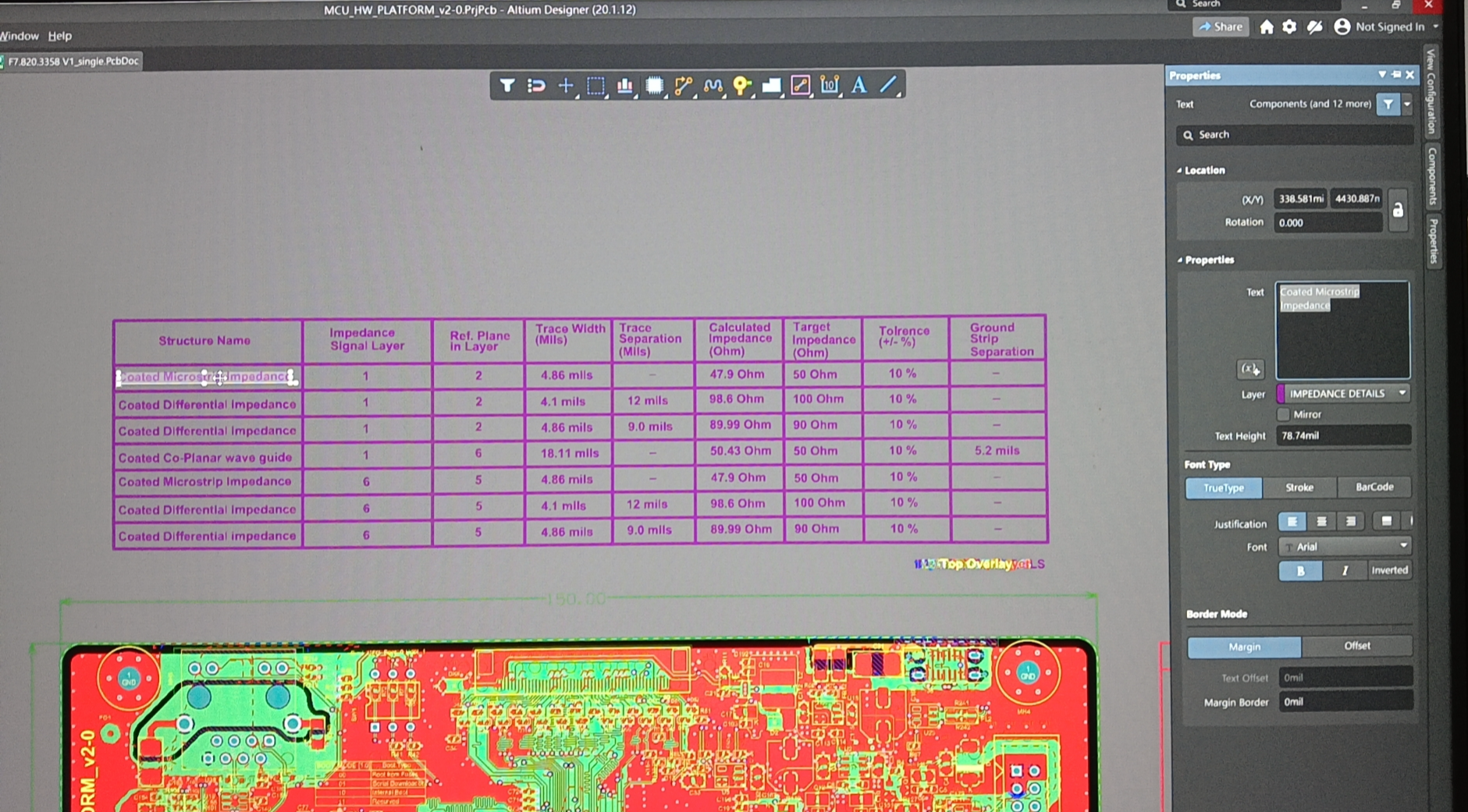

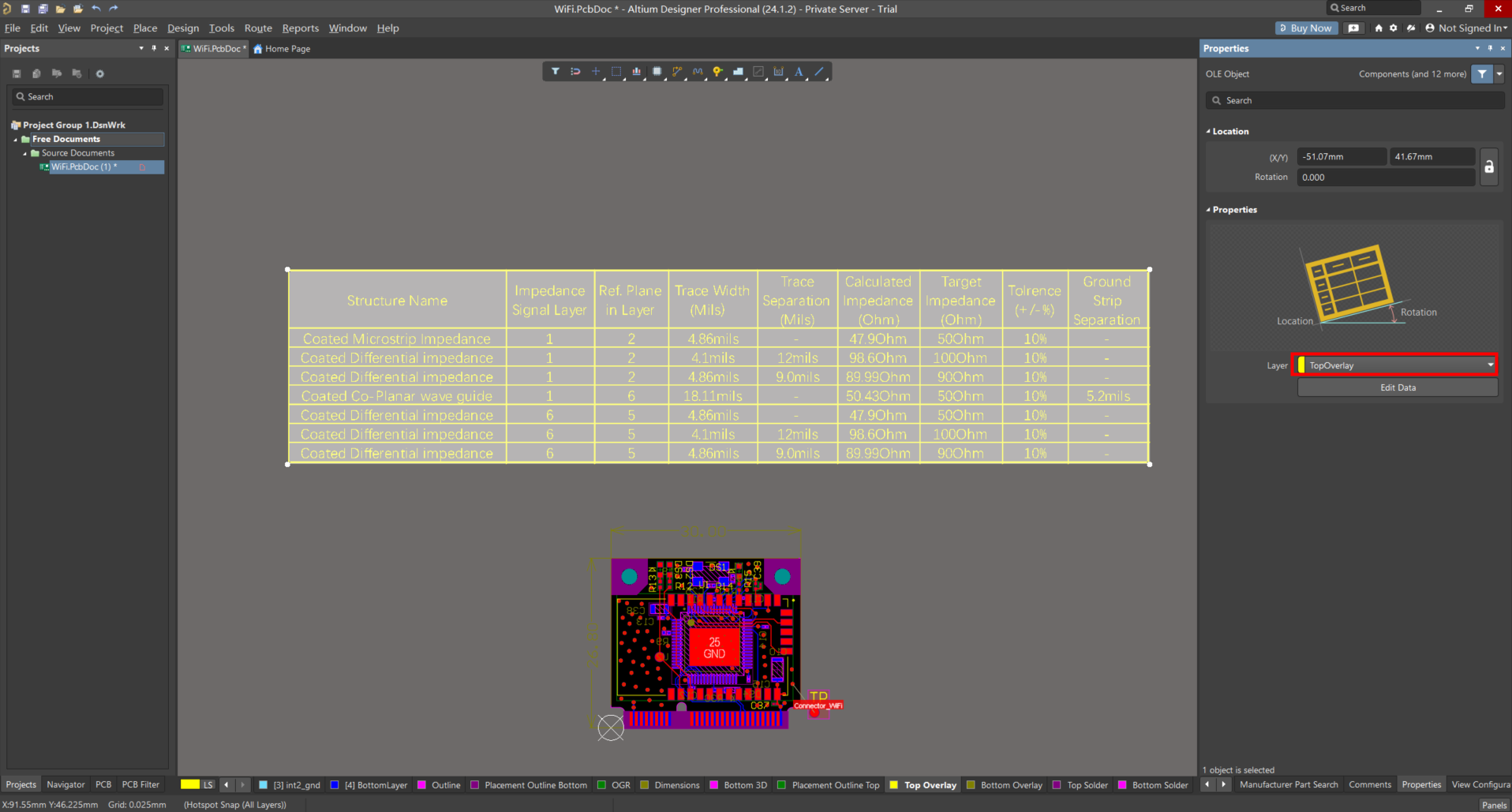

双击表格打开属性面板，可以选择对应的放置 layer，点击【 Edit Data】可以对表格内容进行二次编辑。

图 6

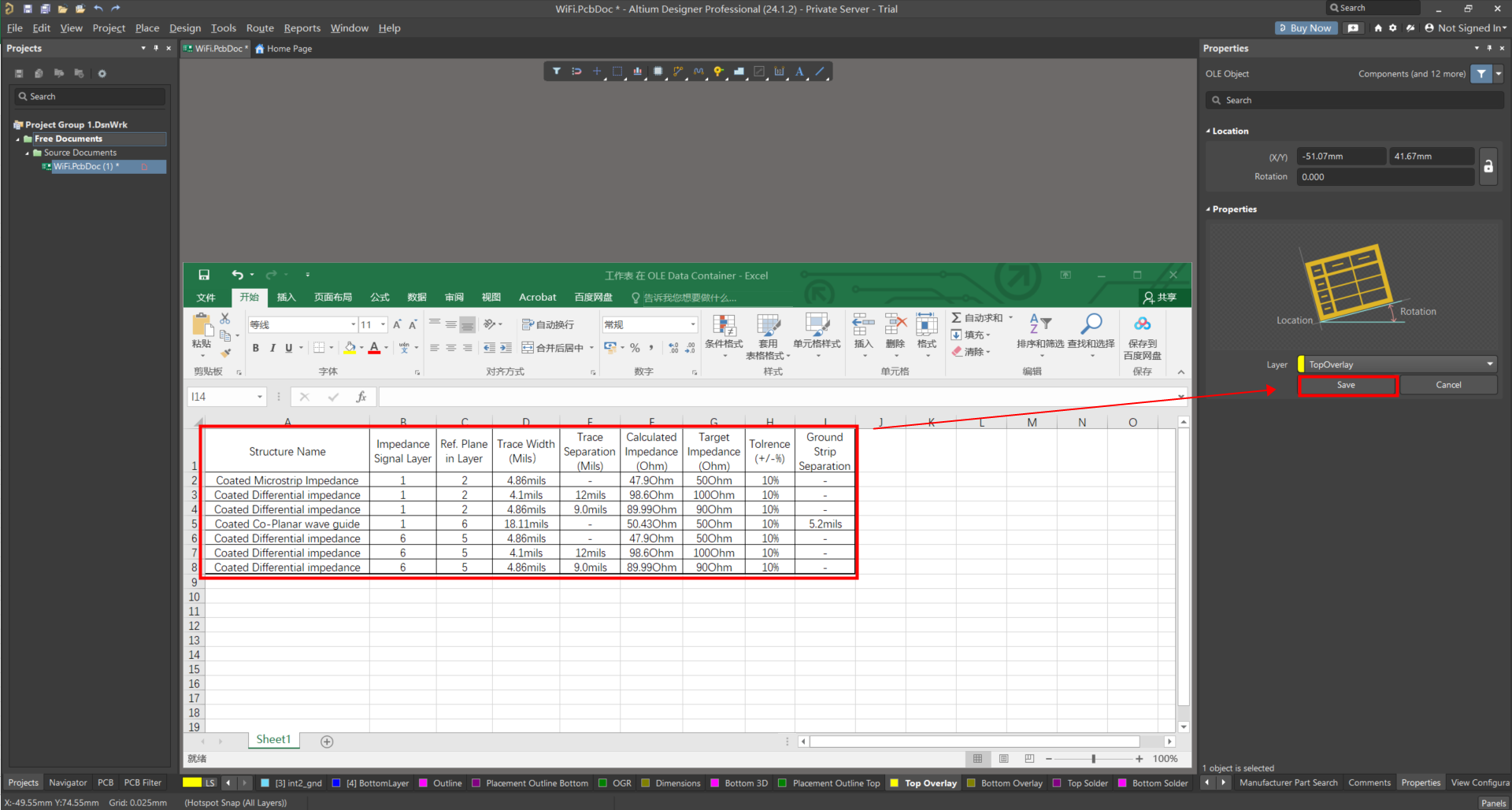

修改表格数据点击【Save】即可完成更新。
