1、 文档目标
了解 AD24 新功能 PCB Layout Replication 的使用条件和使用方法。
2、 问题场景

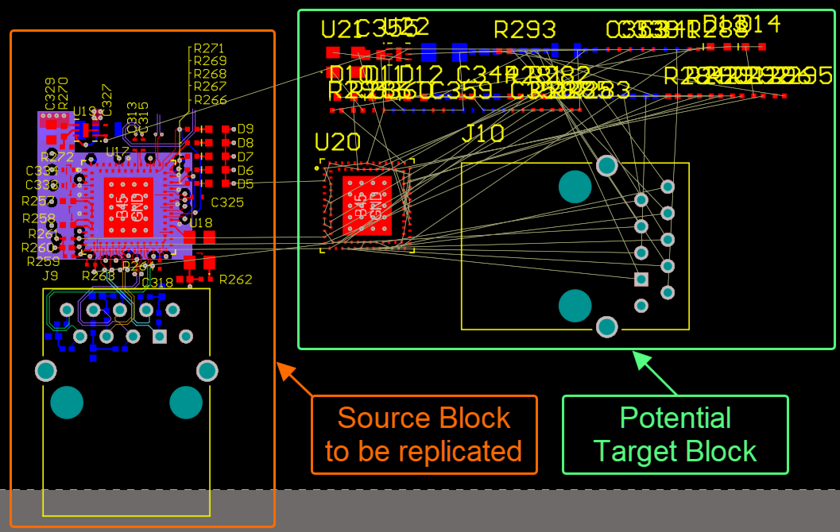

PCB布局复制工具使您能够在平坦 PCB 设计中复制重复电路块的布局。作为非正式的重用功能,当您需要将一组组件的放置快速复制到另一组具有相同连接的相同但尚未放置的组件时,此工具非常适合。

图 1
3、软硬件环境
1)、软件版本:Altium Designer 24.0
2)、电脑环境:Windows 11
3)、外设硬件:无
4、解决方法
使用条件:
在 PCB 文档中,选择要复制的对象的源块:元件和其他对象(可选):走线、圆弧、焊盘、通孔、多边形、区域和/或填充。要使 PCB 布局复制工具检测 PCB 上的目标模块,它们必须具有与所选源模块相同的元件(从同一库中放置)和连接性。请注意,未包含在选择中的对象不会复制到目标块中。

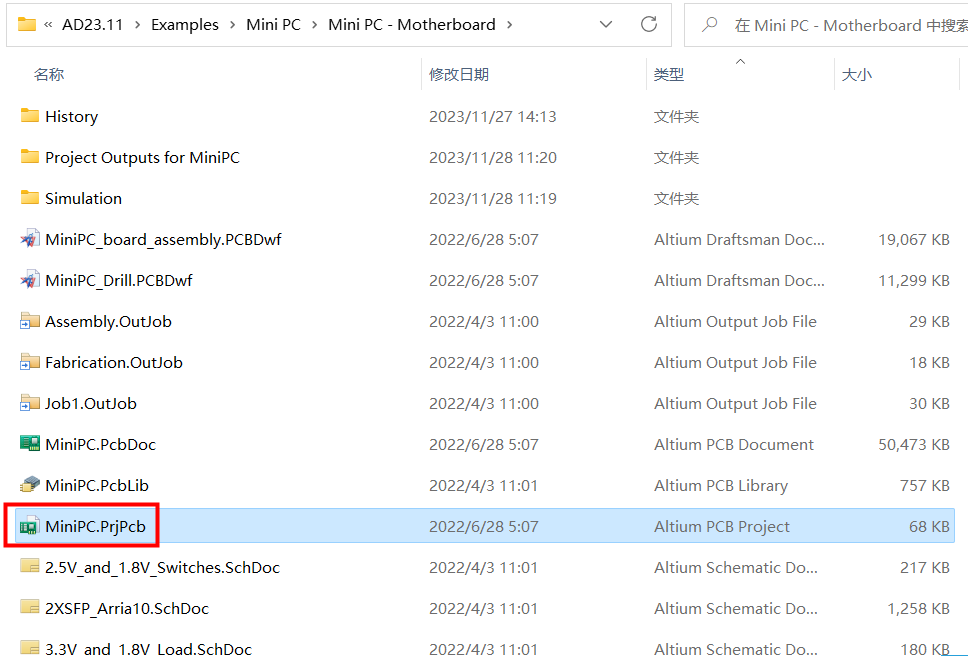

使用该 Example 工程文件进行演示。

图 2

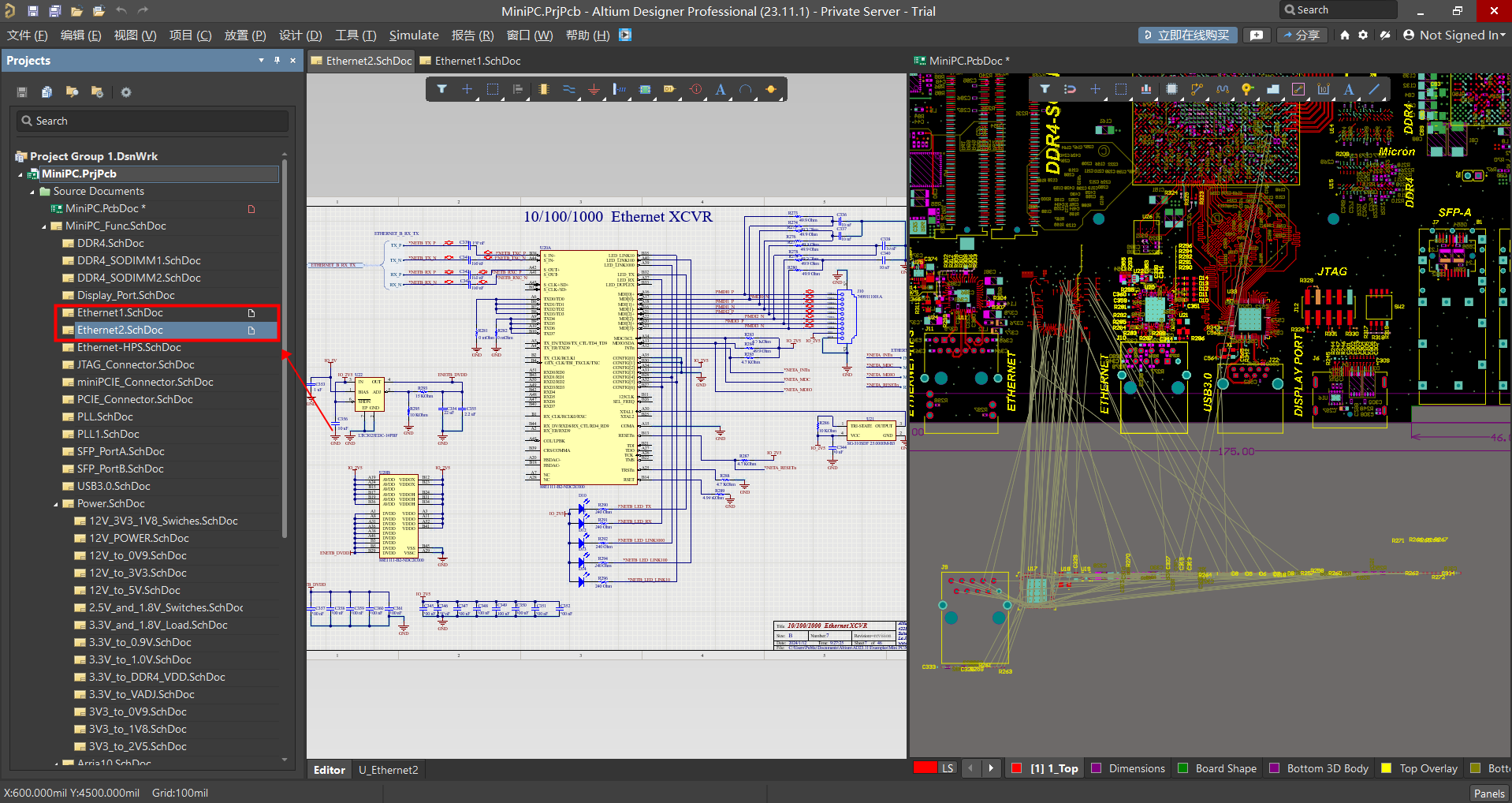

可以看到该模块原理图设计为平坦(扁平)设计

图 3

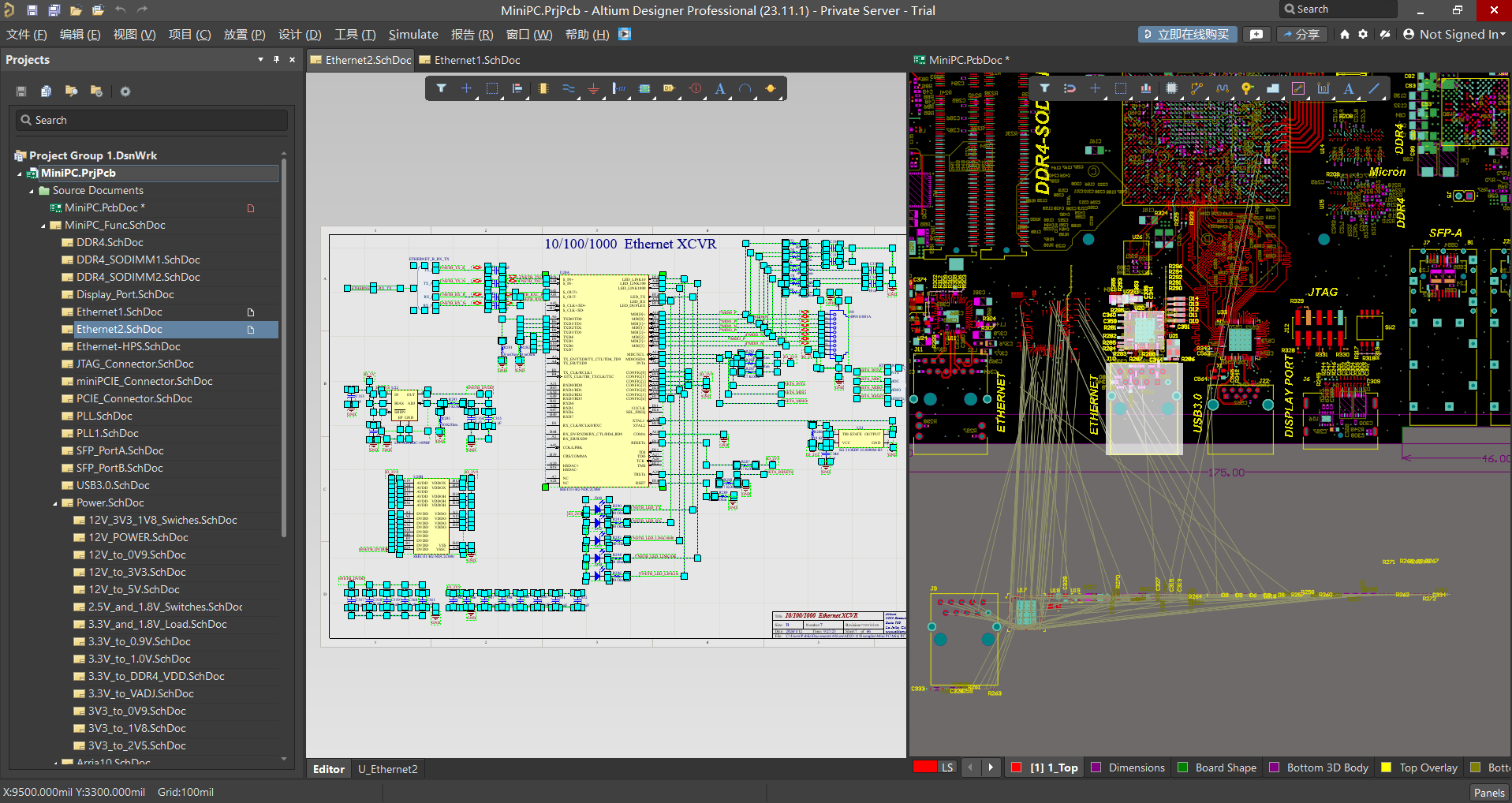

使用【交叉探查】工具,选中源复用模块。

图 4

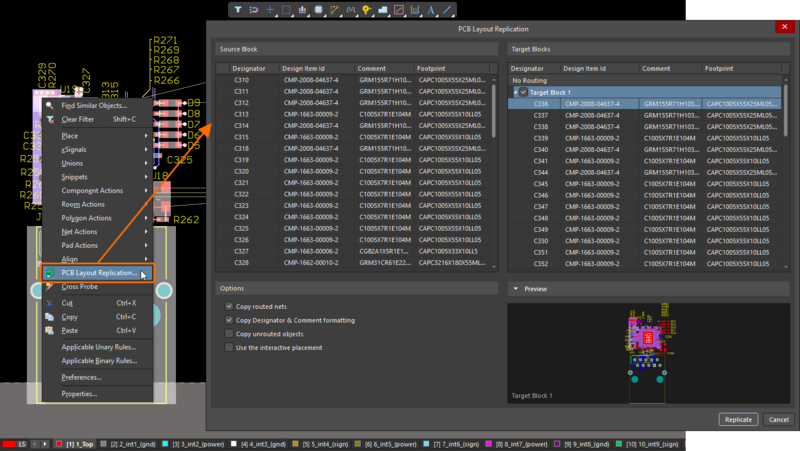

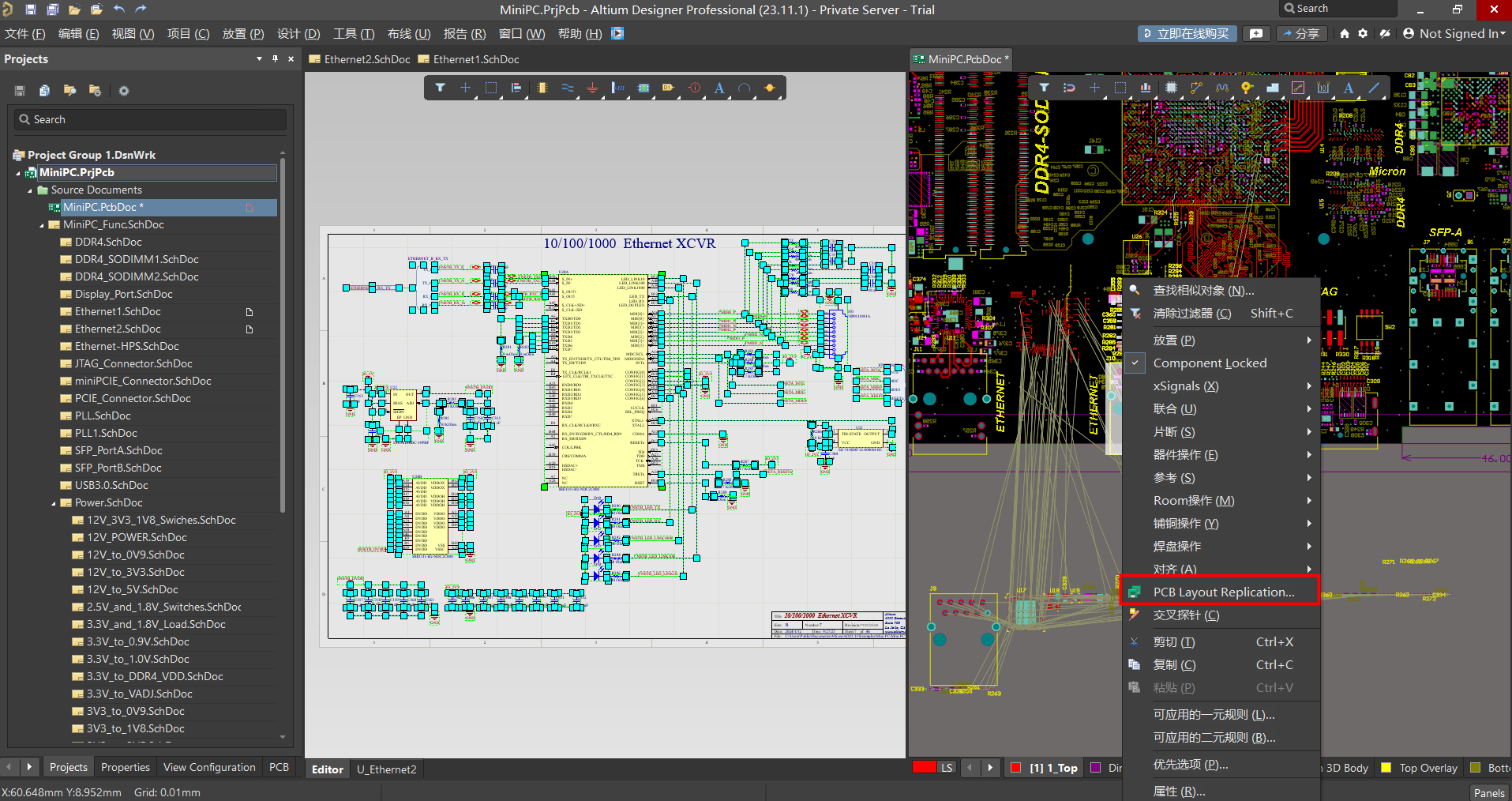

PCB 文档中右键,调用 PCB Layout Replication 指令。

从主菜单中选择 Tools » PCB Layout Replication 命令(或右键单击所选内容,选择 PCB Layout Replication命令)。

图 5
如果检测到至少一个目标模块,则将打开 PCB Layout Replication 对话框。
源模块的元件将列在 PCB Layout Replication 对话框左侧的【Source Block】区域中,检测到的目标模块将列在对话框右侧的【Target Blocks】区域中。展开/折叠目标块条目以显示/隐藏目标块的组件列表。使用目标块条目旁边的复选框来选择应应用复制的目标块。
点击【Replicate】即可。

图 6

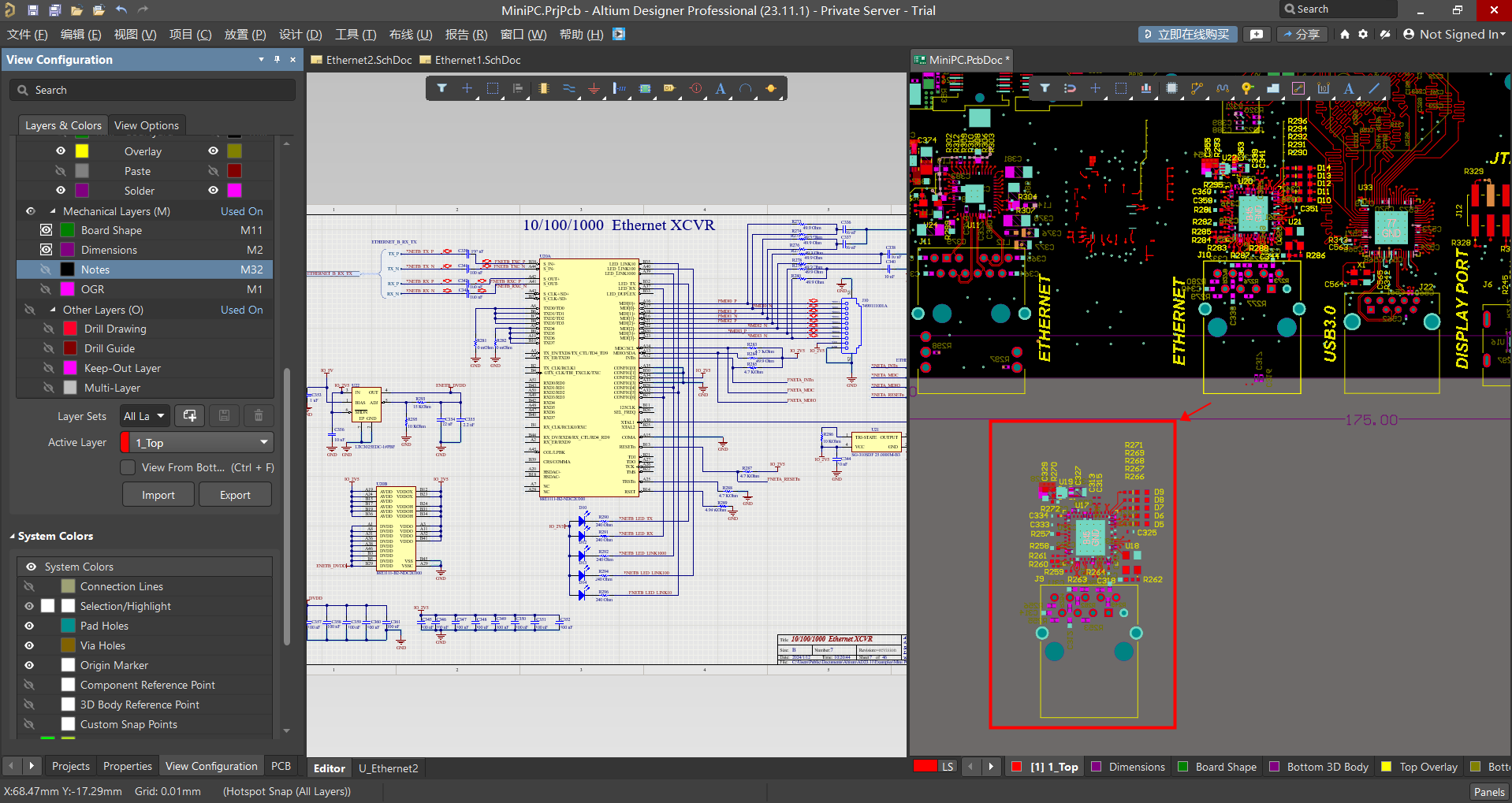

一键式布线完成。

图 7
5、总结
该工具区别于多通道设计,多通道下可以利用【复制 Room 格式】来完成 PCB 布局布线复用设计,PCB Layout Replication 工具适用于平坦(扁平)式的设计。
