1、 文档目标

如何使用 3D 软件（Solidworks）查看层栈，为什么不用 Altium Desinger 软件的 3D 模式查看。

2、 问题场景

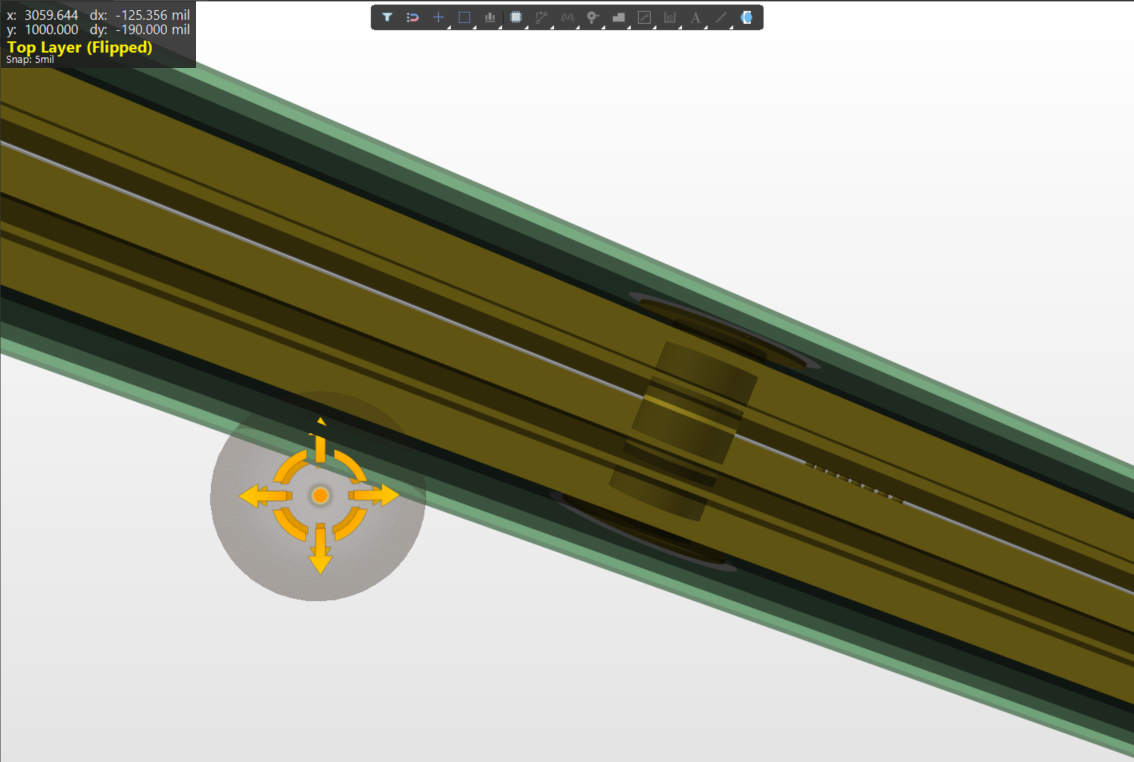

Altium Densigner 软件的 3D 模式，对于多层板的查看如下图所示，无法明显区分中间层的情况。可以使用单层显示查看。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 24.0、Solidworks 2022

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

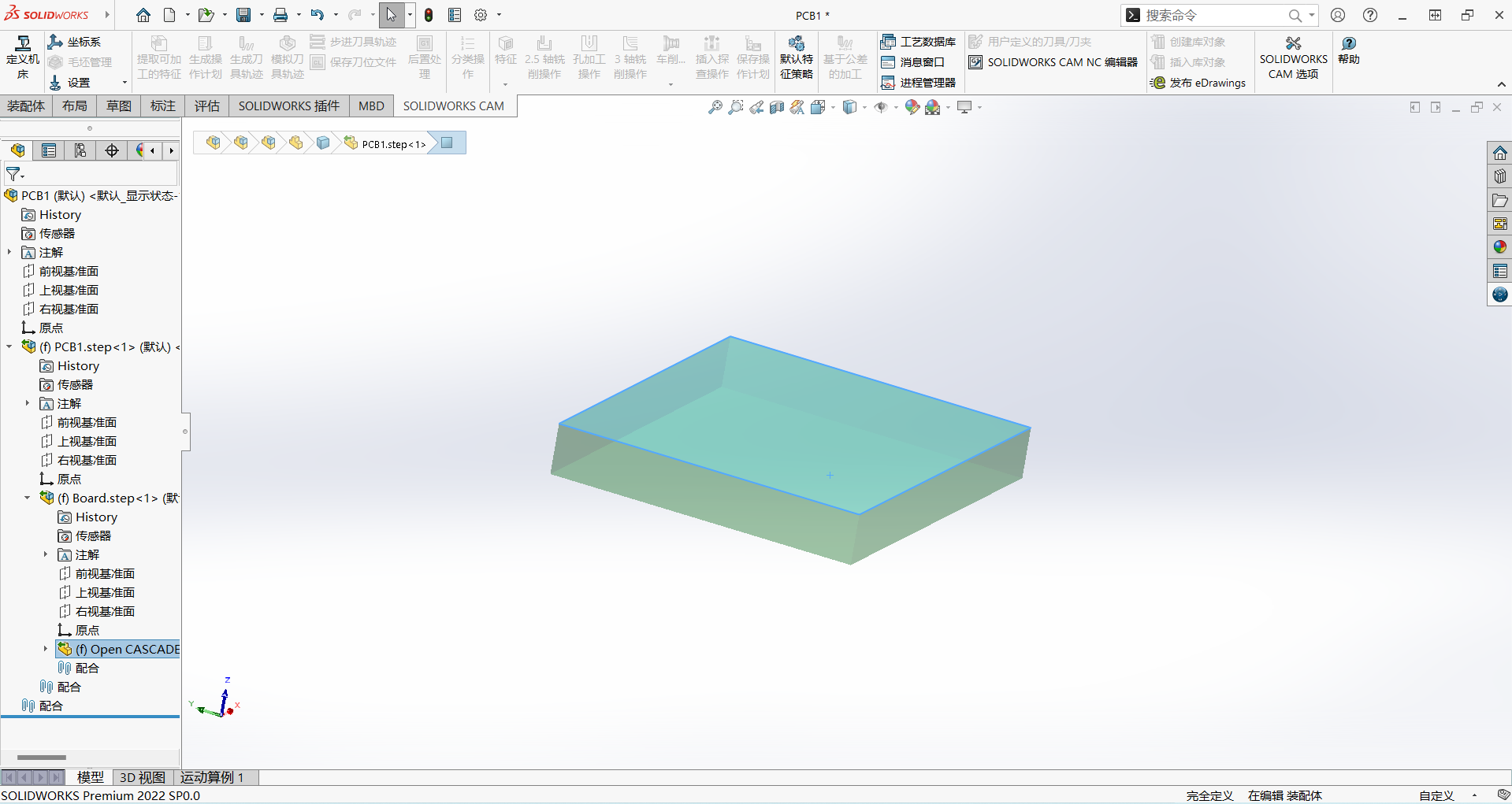

为什么不导出 Step 文件格式：由于 Step 只能显示模型的轮廓信息，无法查看内部情况。如下图所示

图 2

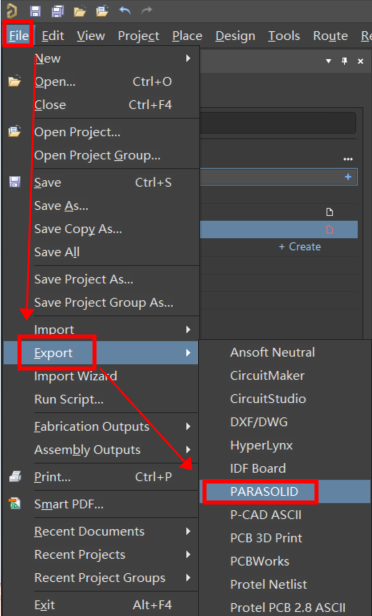

导出 PARASOLID 格式文件：【File】→【Export】→【PARASOLID】

图 3

在【Export Option】对话框下，需选择【Copper Export Options】下的【Export All】，点击【OK】

图 4

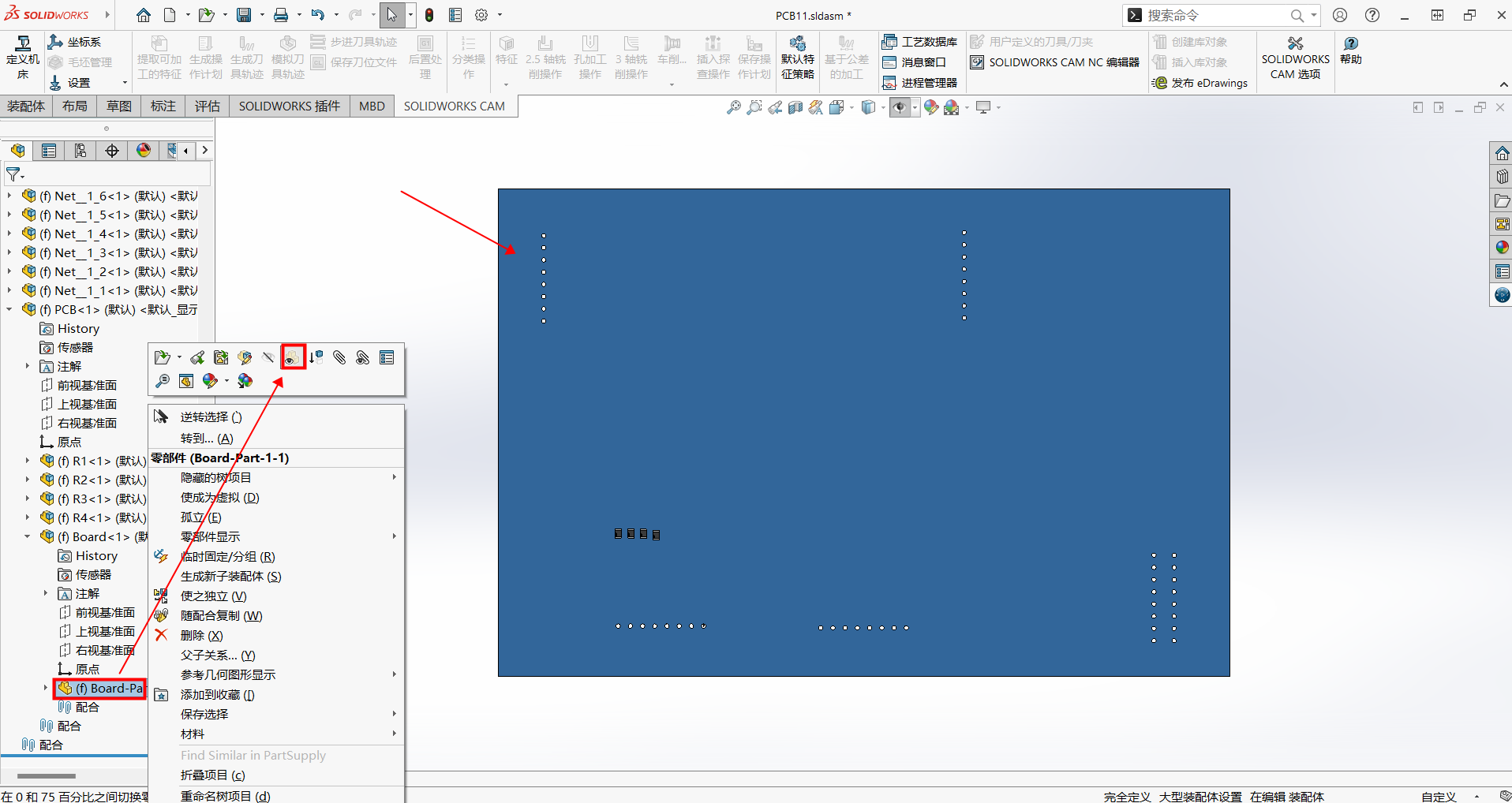

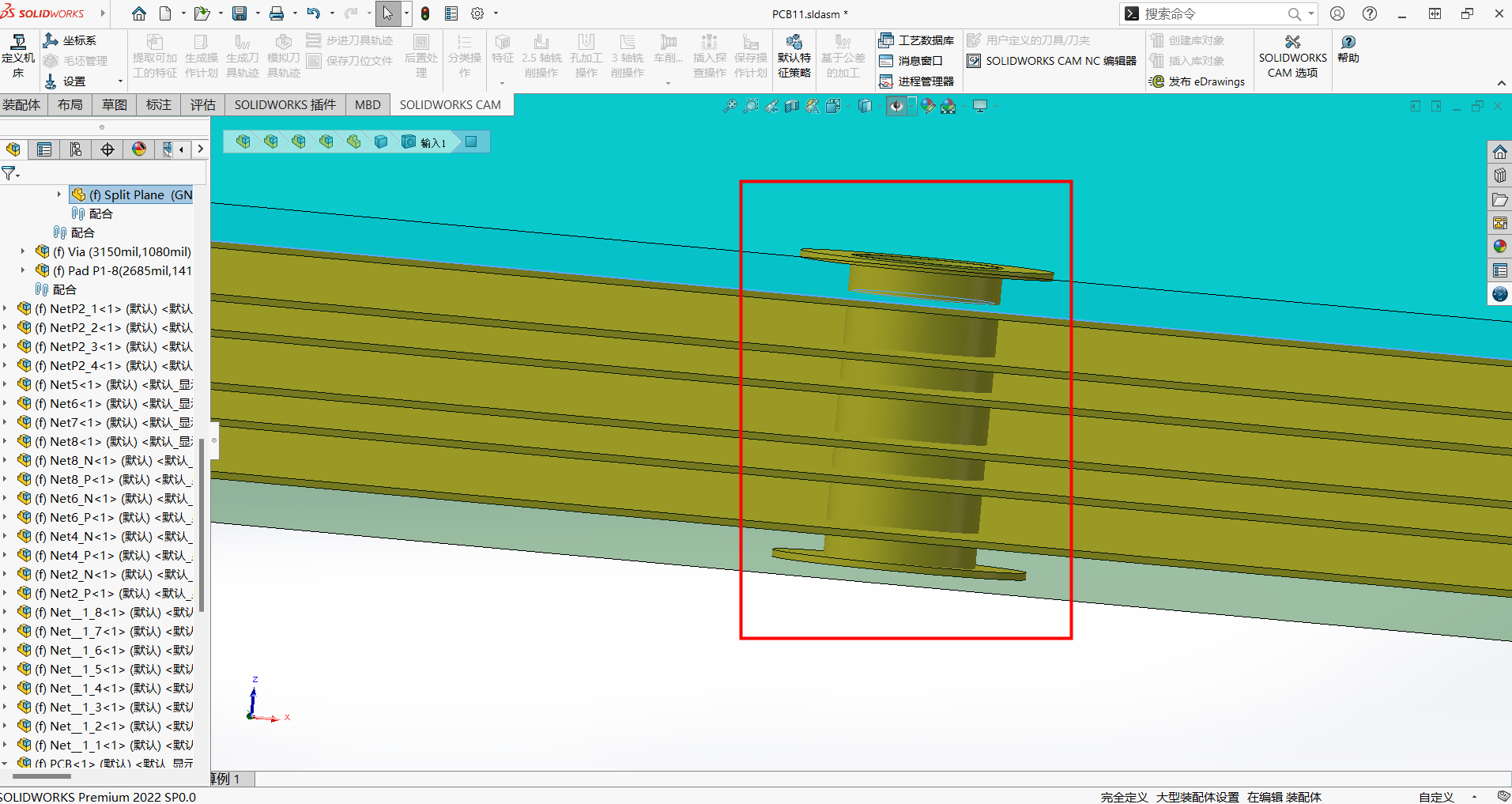

将生成的文件拖拽放入 Solidworks，点击板子表面，即可选中板材，右键设置中【更改透明度】

图 5

可以清楚地看到每个层的情况，也可以选中。

图 6
