1、 文档目标

解决 22.11 版本后如何导出 Gerber 镜像层的问题。

2、 问题场景

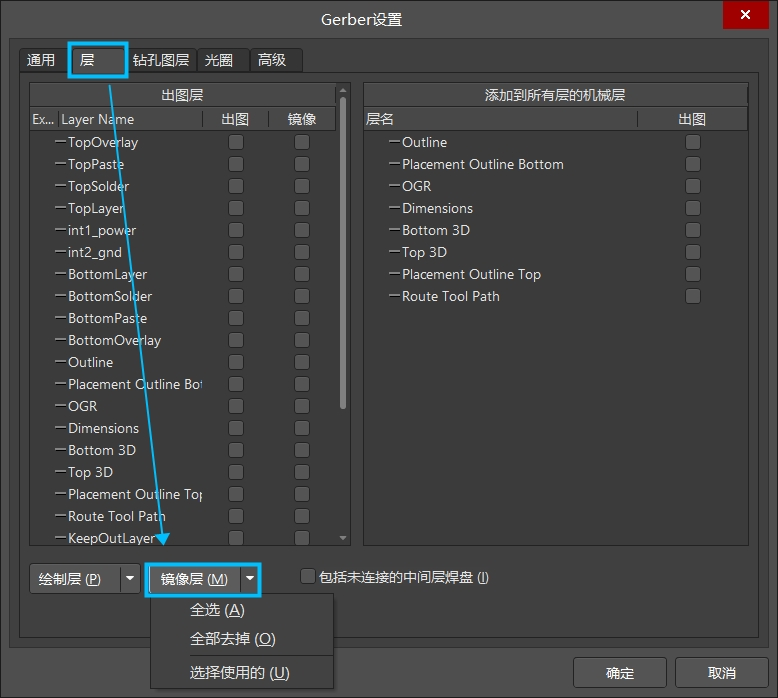

Gerber 导出旧版本，在 AD 22.11 之前的 Gerber 导出中是存在镜像层的选择。

图 1

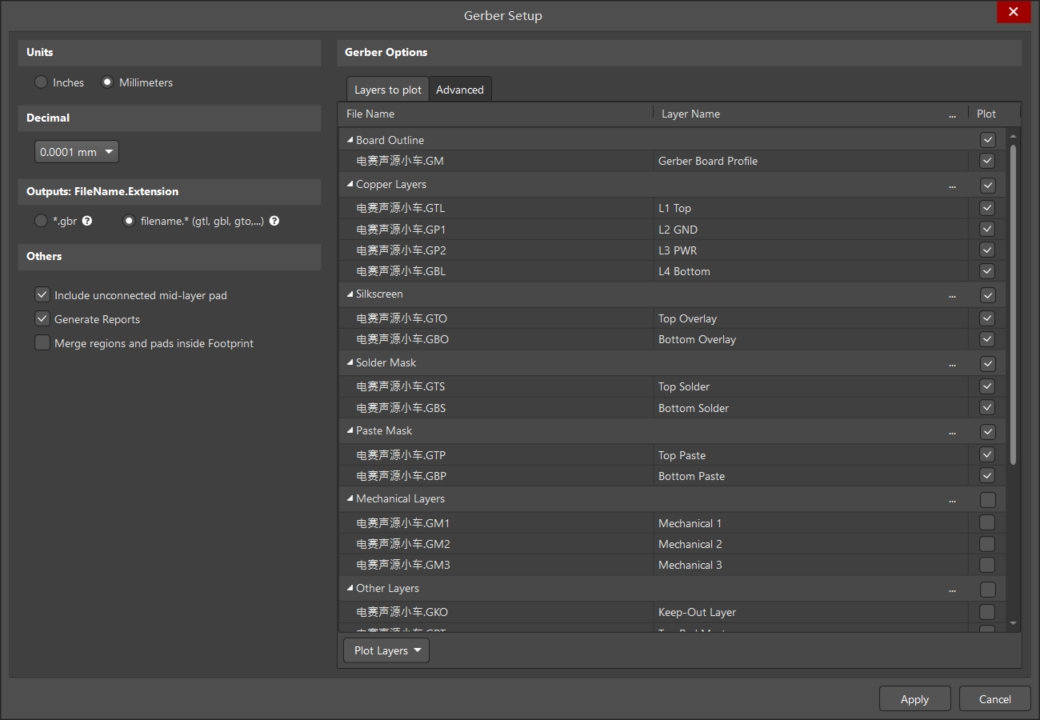

软件更新至 AD22.11 及之后版本，在 Gerber 导出设置中无法选择层镜像进行导出。

图 2

3、软硬件环境

1）、软件版本：Altium Designer 22.11 以上支持

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

导出 Gerber 设置中层设置镜像的作用：

直接导出 Bottom 层的 Gerber 文件，是从 Top 层看到的透视视角，要给 Bottom 层做钢网，对焊盘涂锡，需要 Bottom 层的镜像文件。

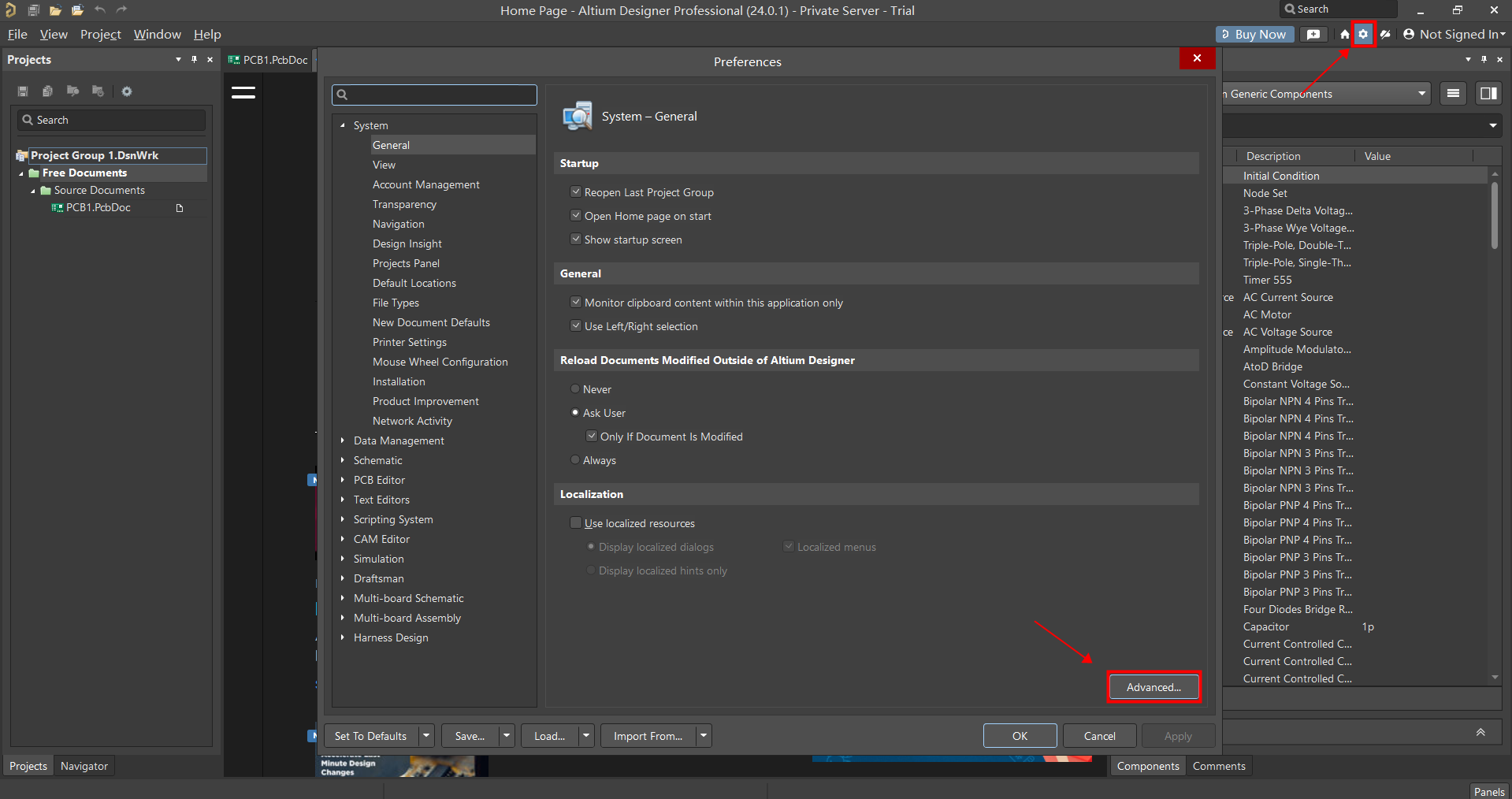

打开【设置】→【Advanced】

图 3

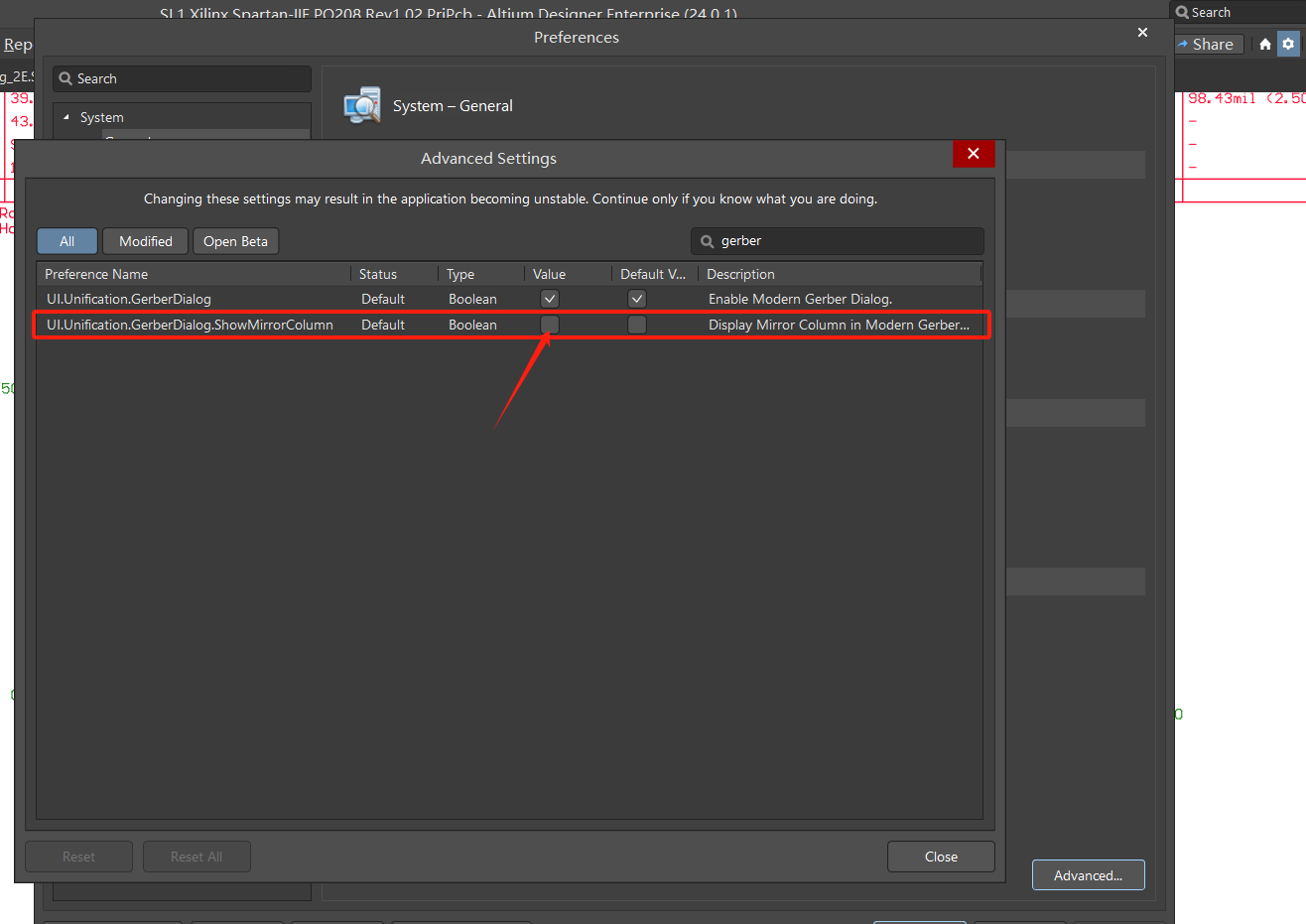

找到【UI.Unification.GerberDiog.showmirrorColumn】，并勾选Value检查框，重启软件。

图 4

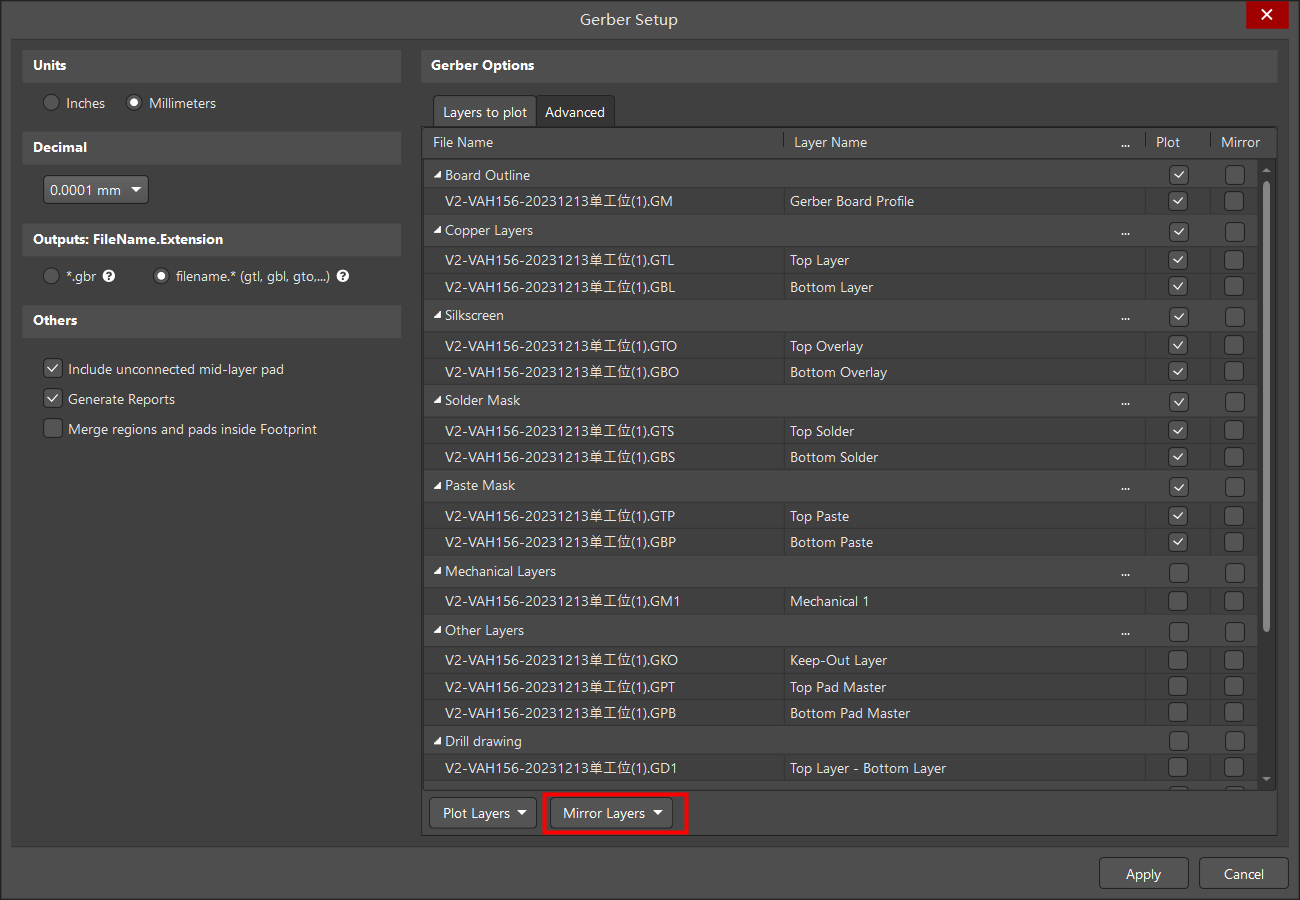

此时打开 Gerber 设置，就可以对需要镜像的层进行设置了。

图 5
