1、 文档目标

了解Altium Designer 支持 PCB 中位号修改后是可以重新导回原理图当中的。

2、 问题场景

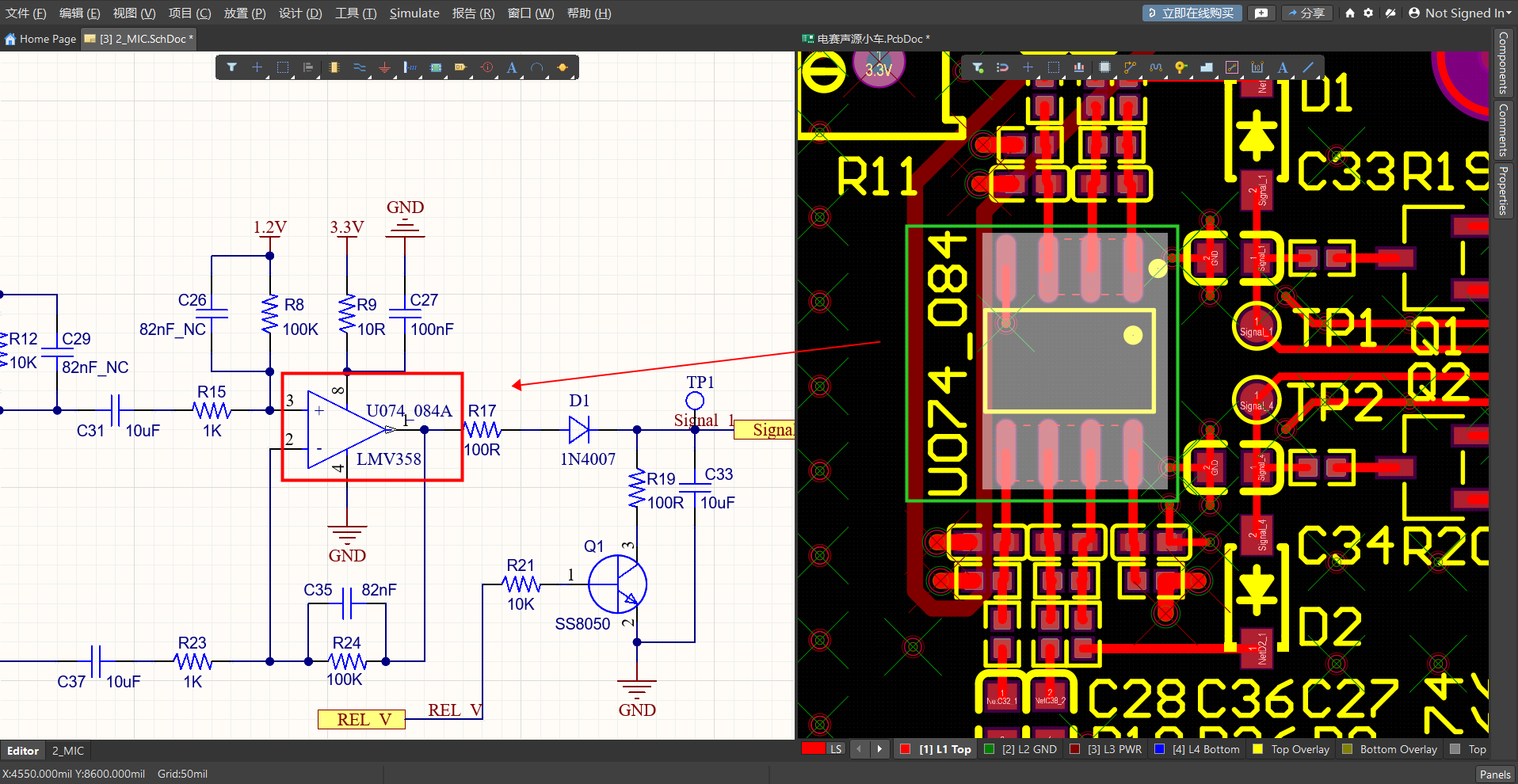

位号标注的更改历来是通过网表文件从原理图传递到 PCB 的。如何从 PCB 中的位号修改导回原理图？

图 1

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

这是一个旧工具。设计同步的首选方法是“设计”»“更新原理图”命令。

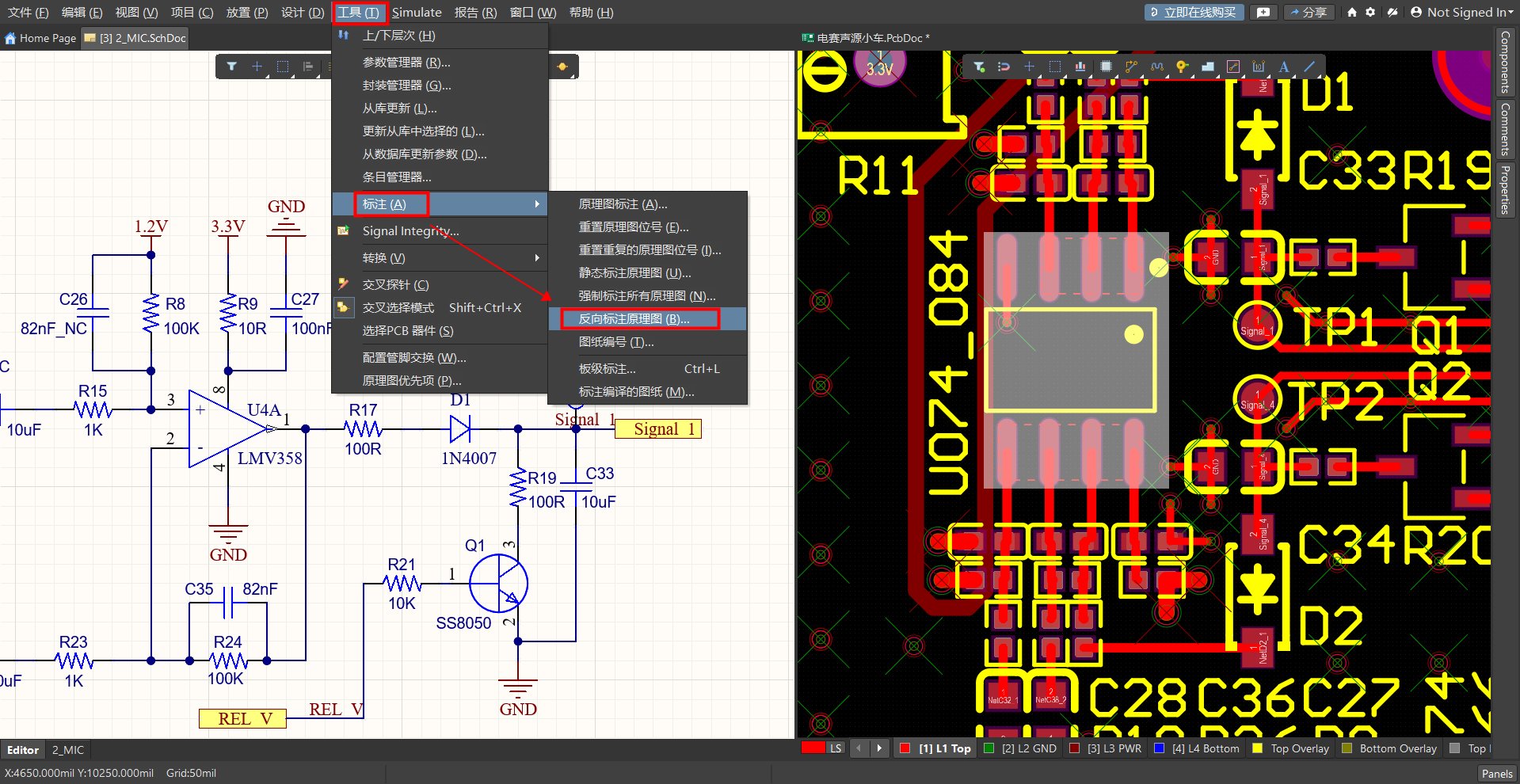

菜单栏下打开：【工具】→【标注】→【反向标注】

图 1

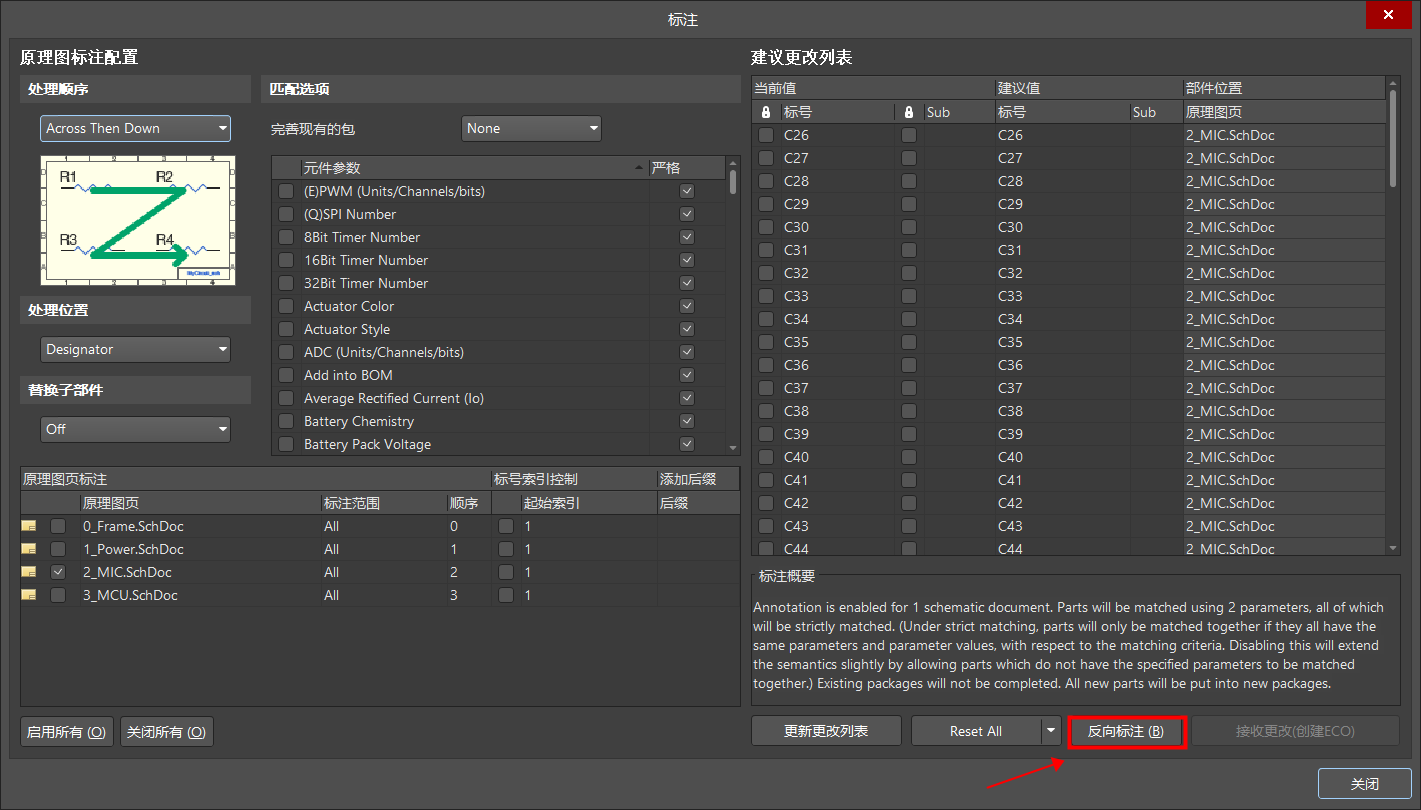

或者在【标注】对话框下点击【反向标注】

图 2

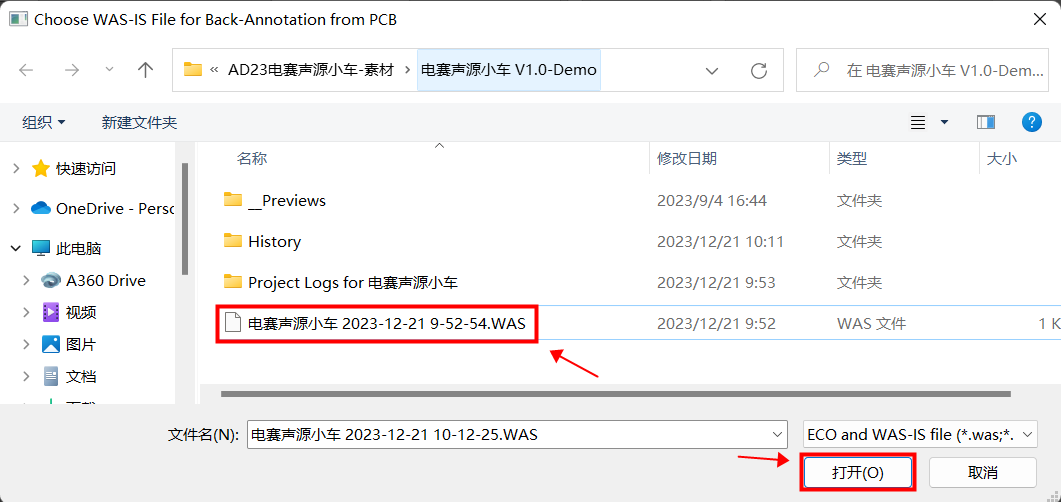

启动【反向标注】命令后，将出现【Choose WAS-IS File for Back-Annotation from PCB】对话框。浏览并选择所需的 .was（或 .eco）文件。

注：该文件的文件名中包含日期和时间。

图 3

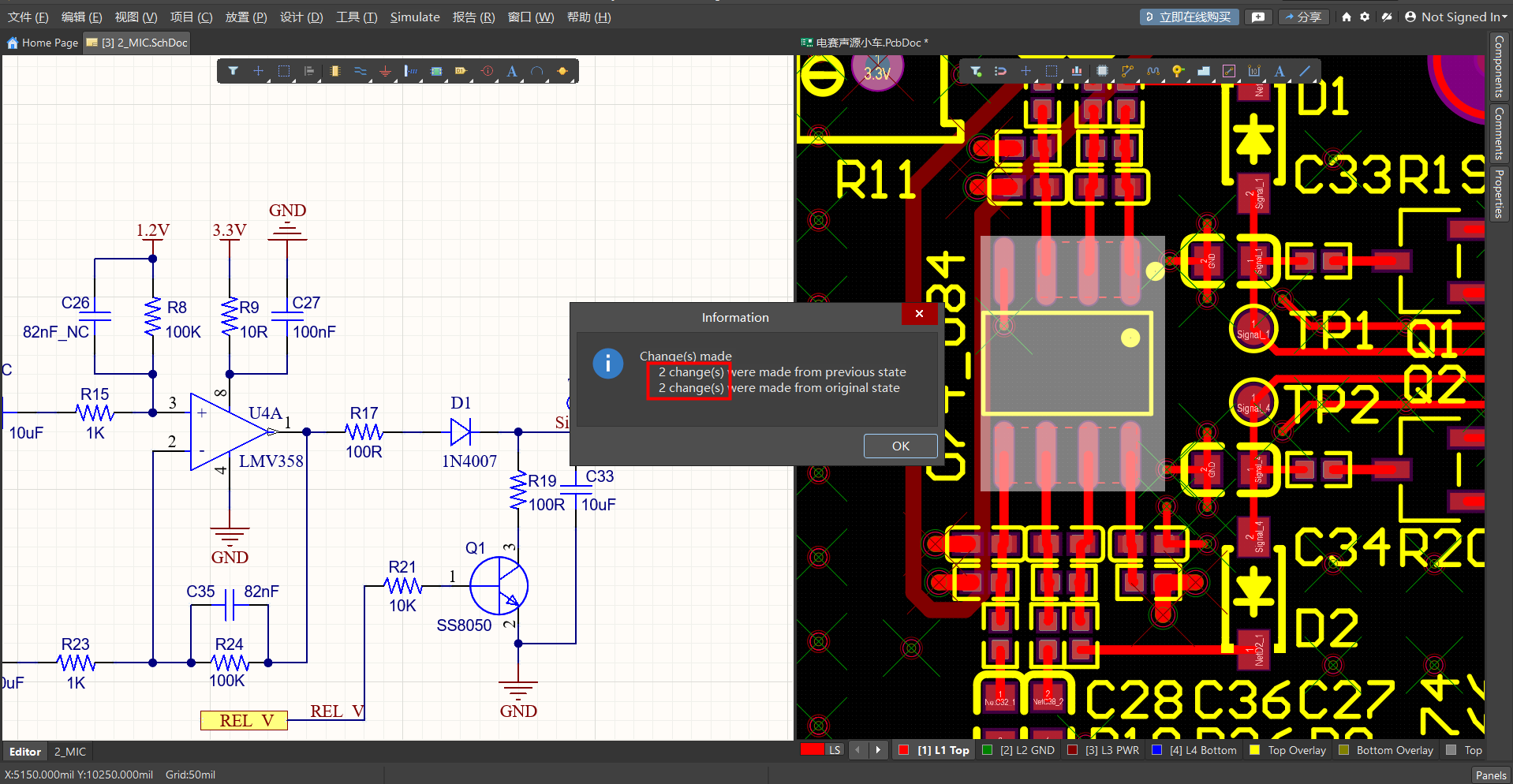

此时会有信息提示框，原理图存在几处变动。

图 4

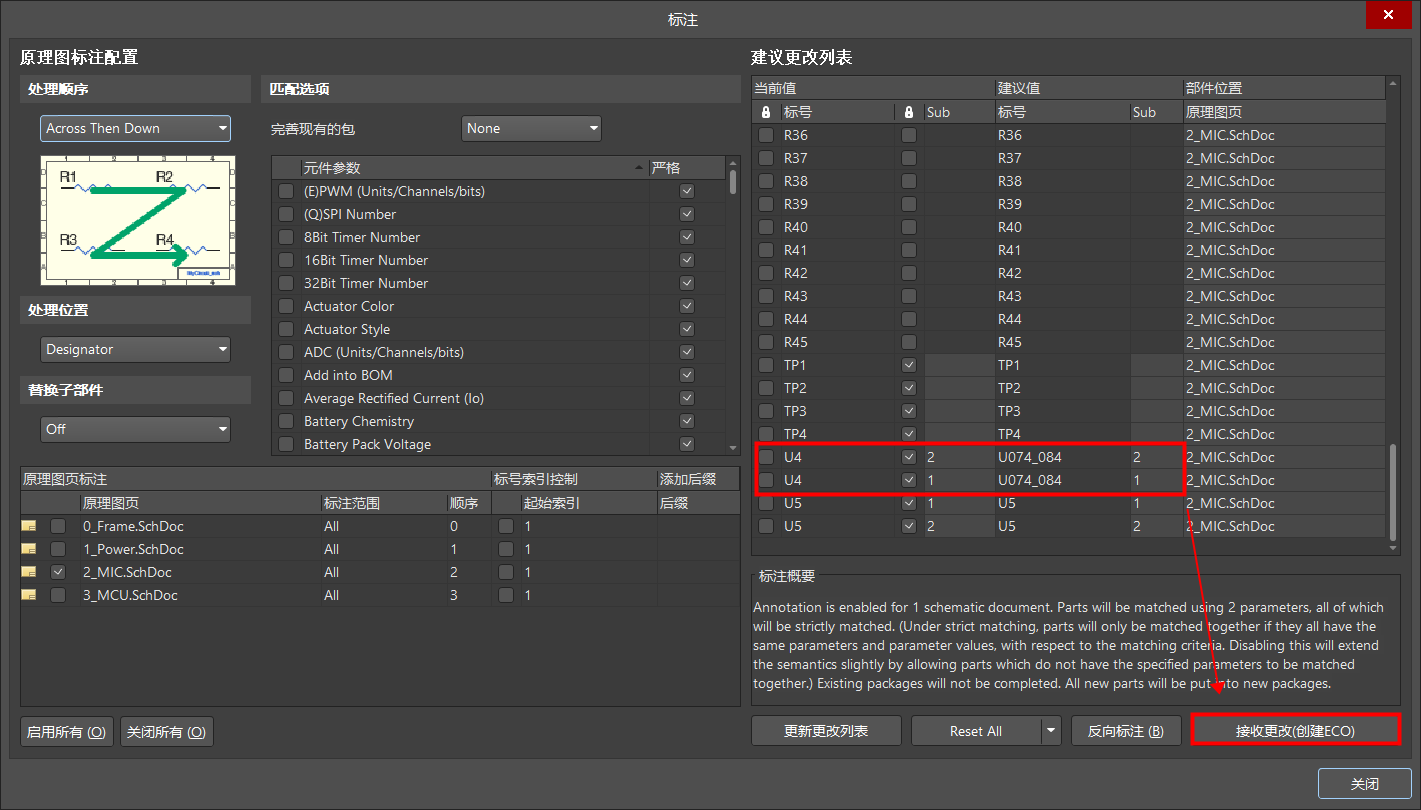

在【标注】对话框中，建议更改列表已将变更信息导入，点击【接受更改创建（ECO）】

图 5

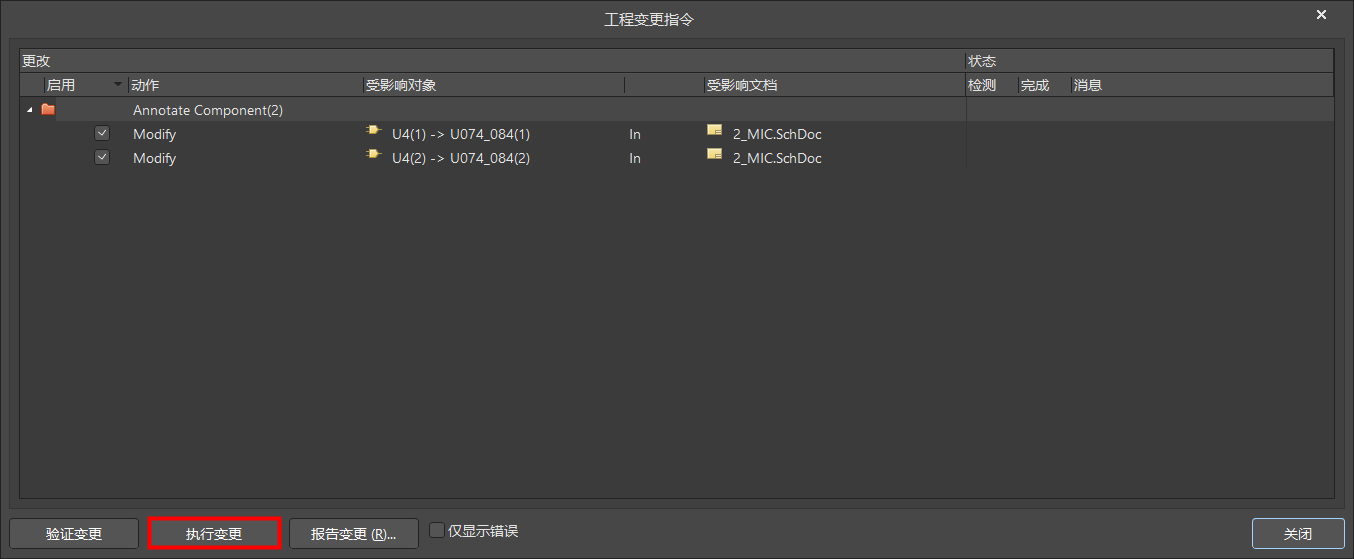

在【工程变更指令】对话框中，点击【执行变更】

图 6

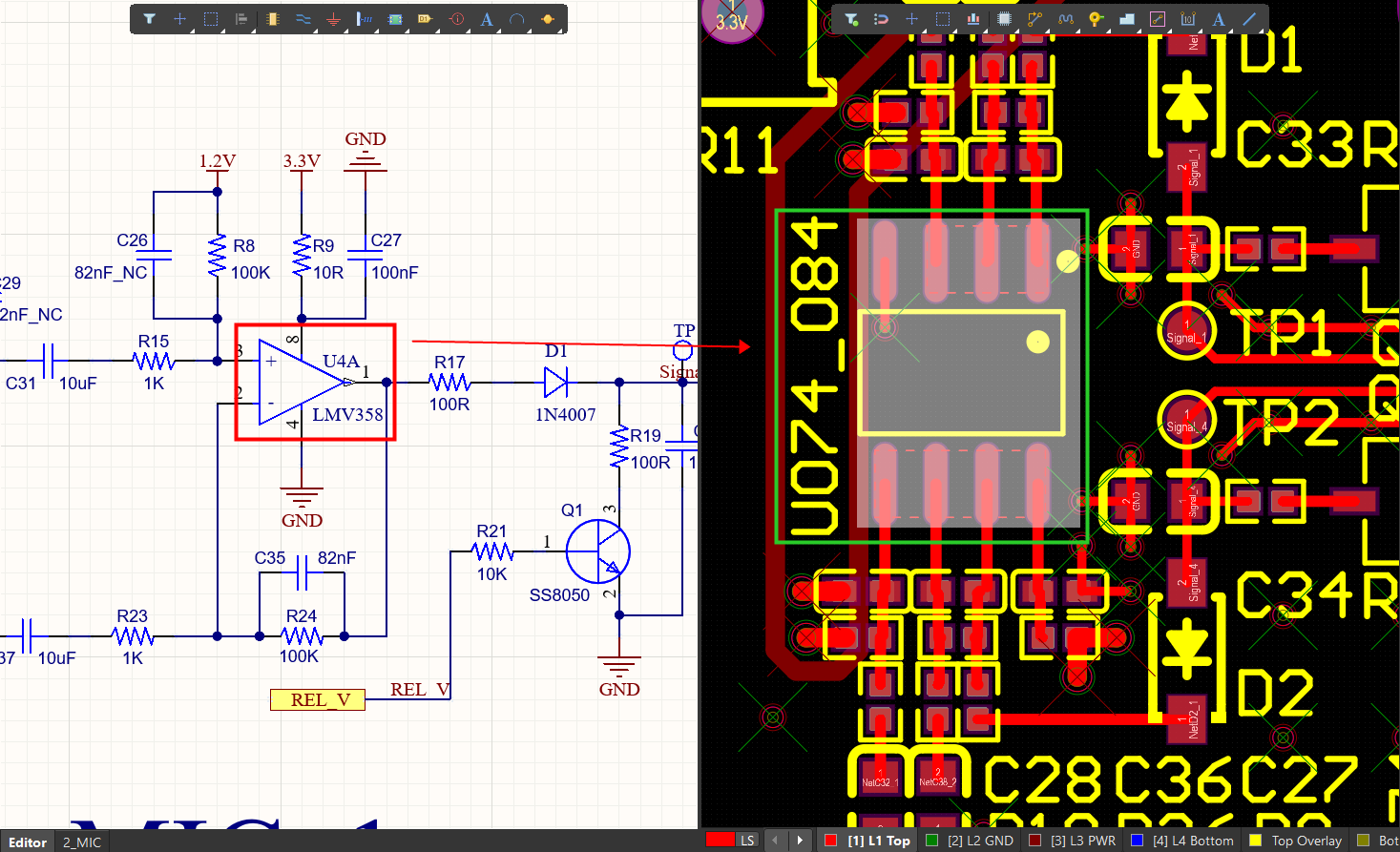

此时原理图中的位号已和 PCB 中的位号进行了同步。

图 7

5、 使用局限性

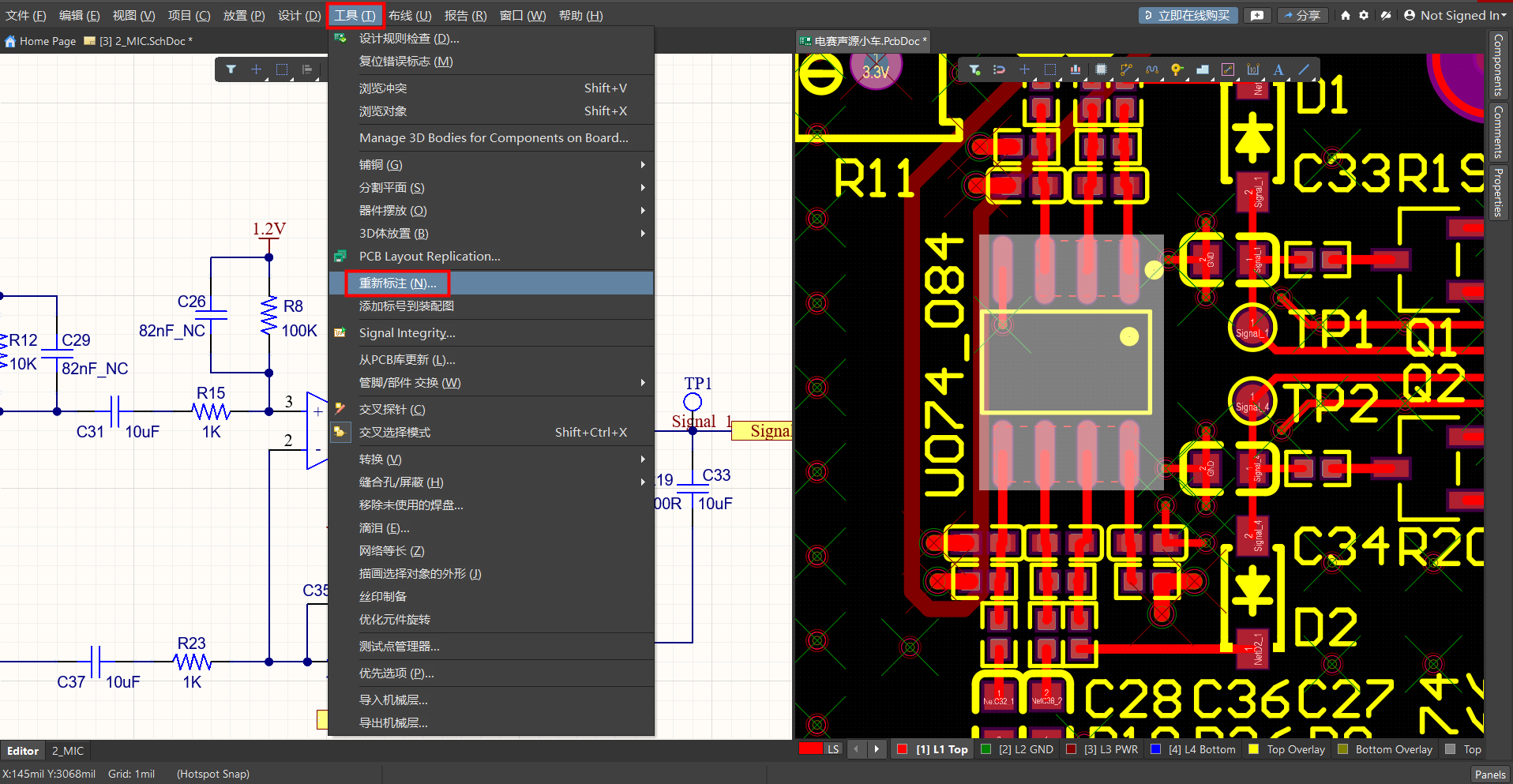

【反向注释】指令执行需要用到 .was（或 .eco）文件，只有在 PCB 编辑器中执行【工具】→【重新标注】指令后，会在工程目录下形成 .was（或 .eco）文件（每次重新注释都会生成一个唯一的 .was 文件）。

图 8
