1、 文档目标

如何使用原理图位号自动标注功能。

2、 问题场景

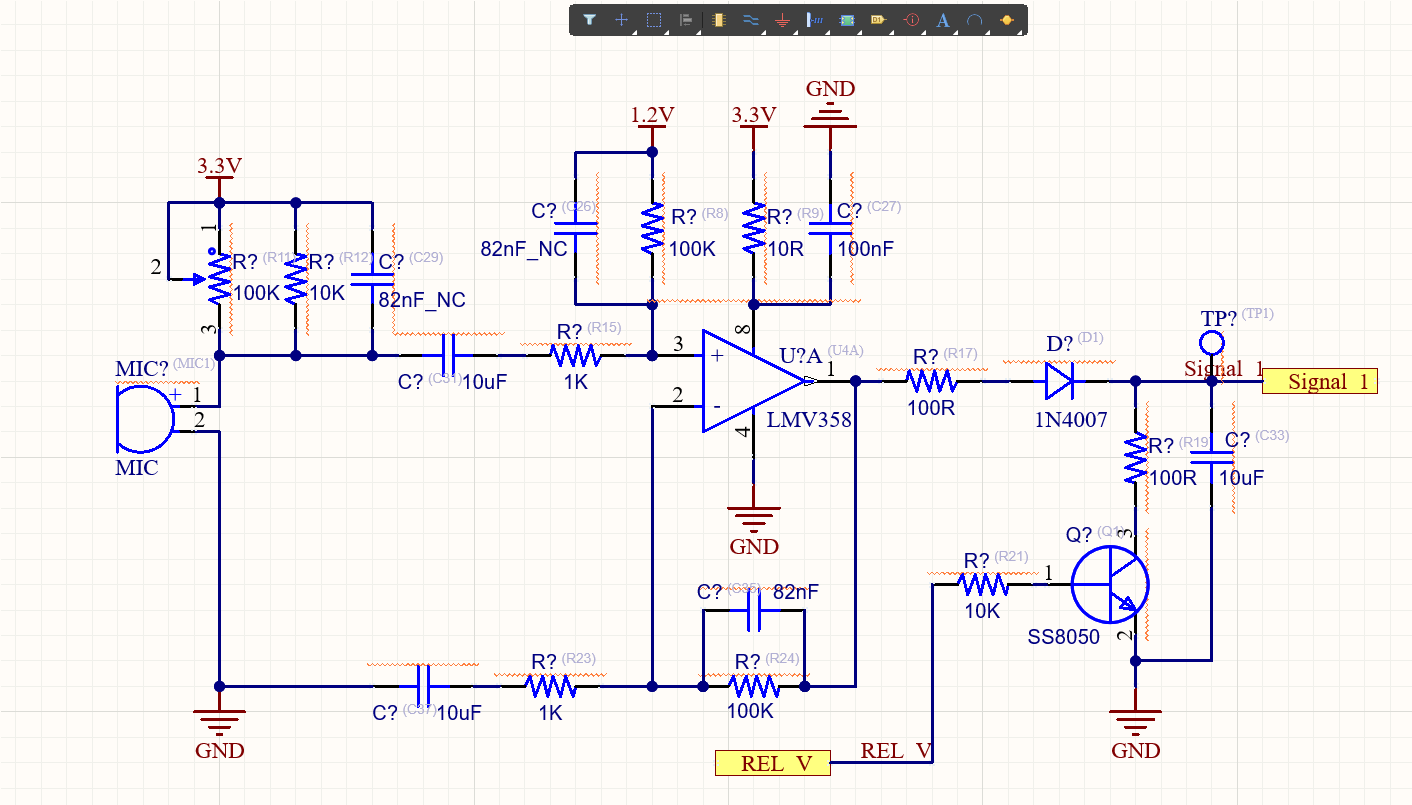

刚画好的原理图位号全部都是乱的，器件上都有红色报错标注，不仅造成出图时十分不和谐，而且编译不通过，无法进行下一步 PCB 工作，并且手动进行调整会大大增加工作量。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 不限

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

原理图标注使用【标注】对话框进行配置。该对话框提供了一些控件，用于系统地将指示符分配给项目选定图纸中的所有或选定零件，并确保指示符是唯一的，并根据其位置进行排序。注释选项可以配置为封装多部件元件、设置索引和后缀选项、重置原理图标号（包括任何重复标号）。

菜单栏下打开：【工具】→【标注】→【原理图标注】

图 1

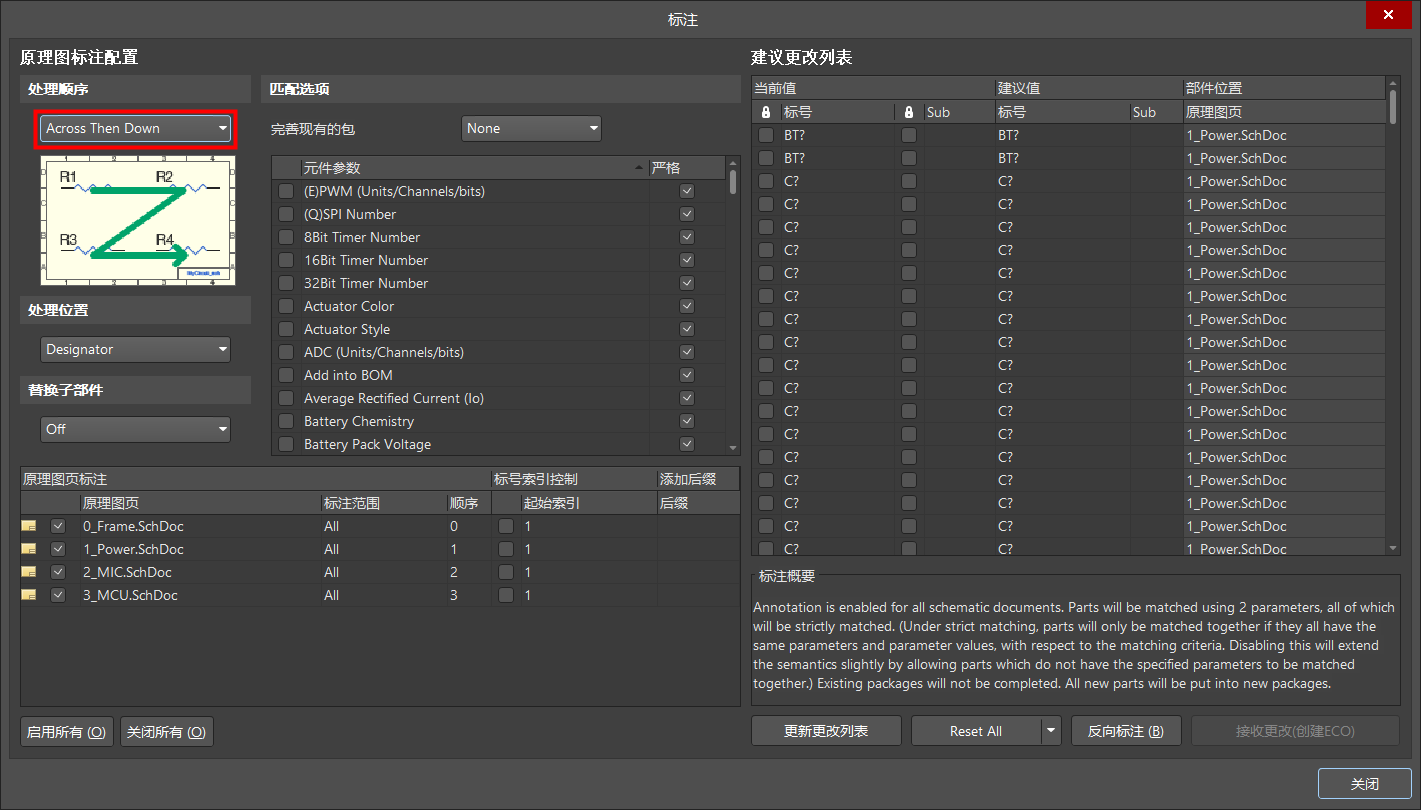

【处理顺序】

编号方式，提供四种处理顺序根据需要进行选择。

图 2

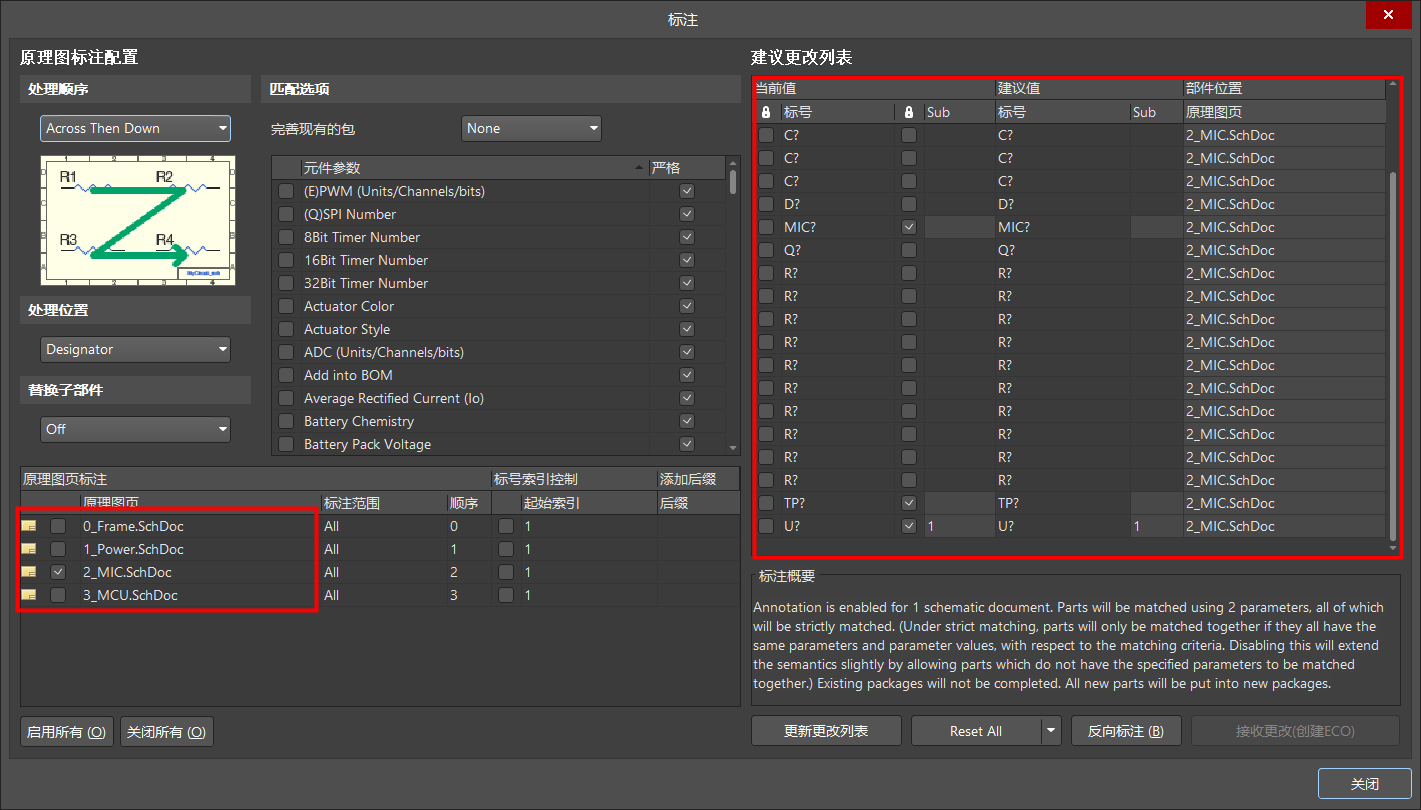

【原理图页标注】

对于多页原理图项目时，可以根据需要选择进行变更的原理图图纸，右侧会实时显示选择的原理图中的器件，当前位号值和建议位号值。

图 3

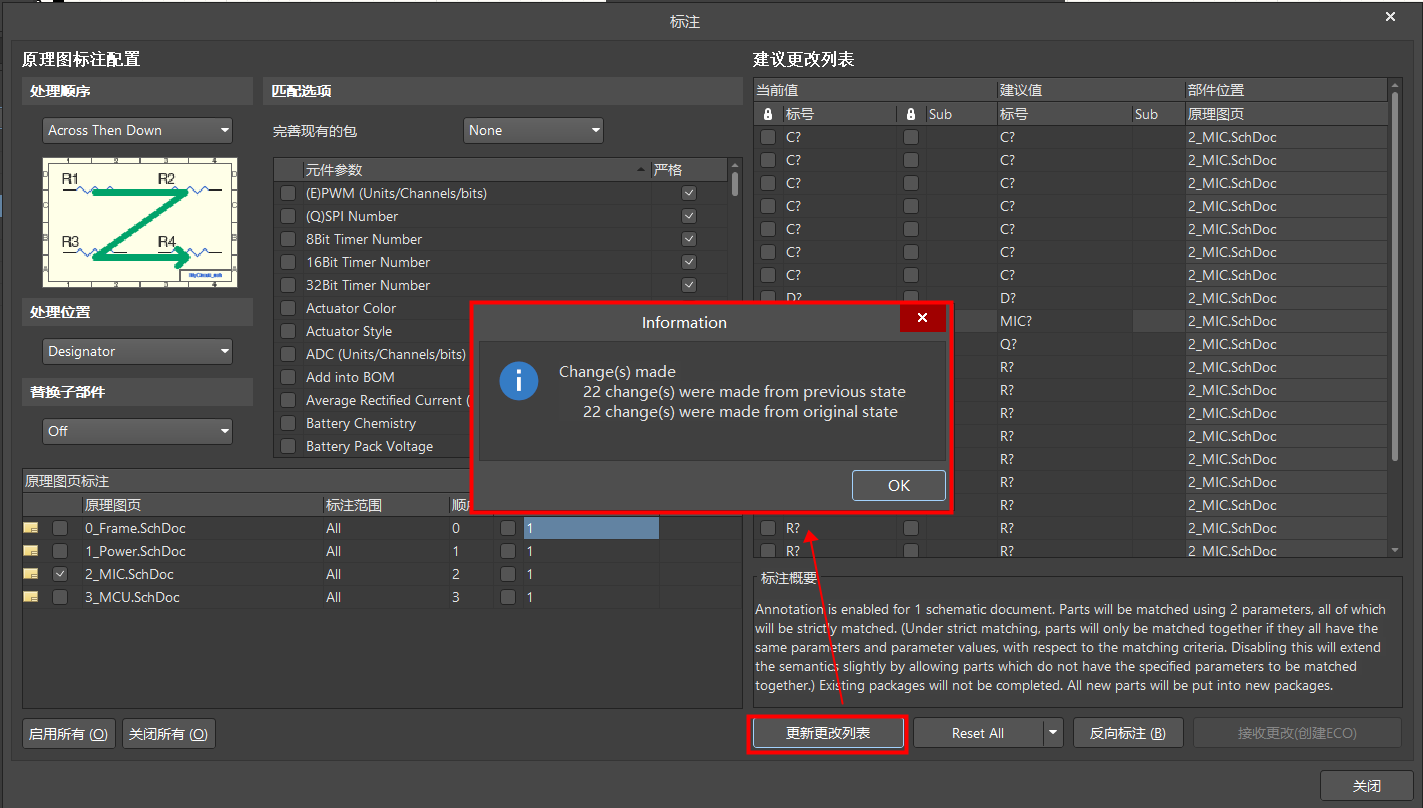

点击【更新更改列表】，弹出需要改变的器件数量，点击【ok】即可。

图 4

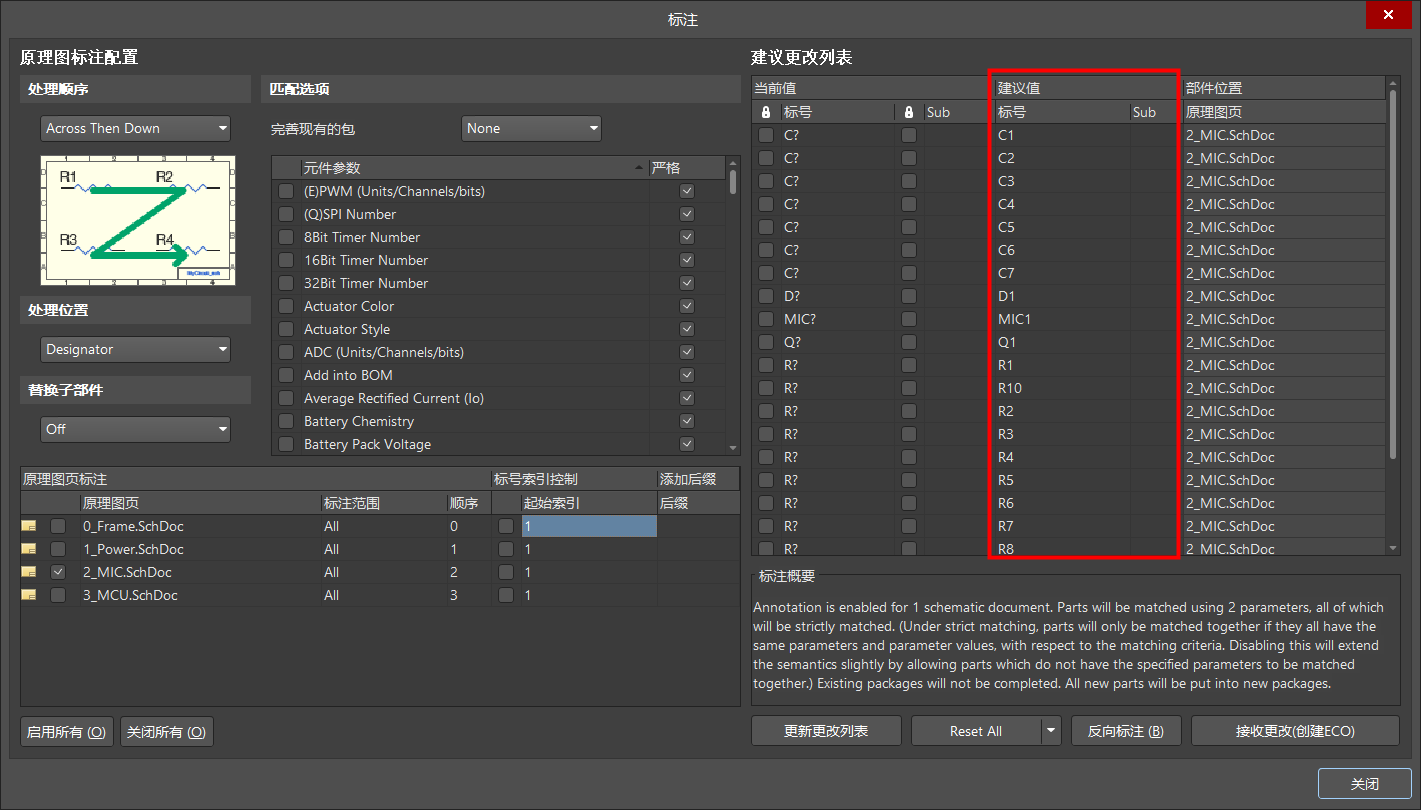

可以看到元器件的建议值，已经自动生成了位号。

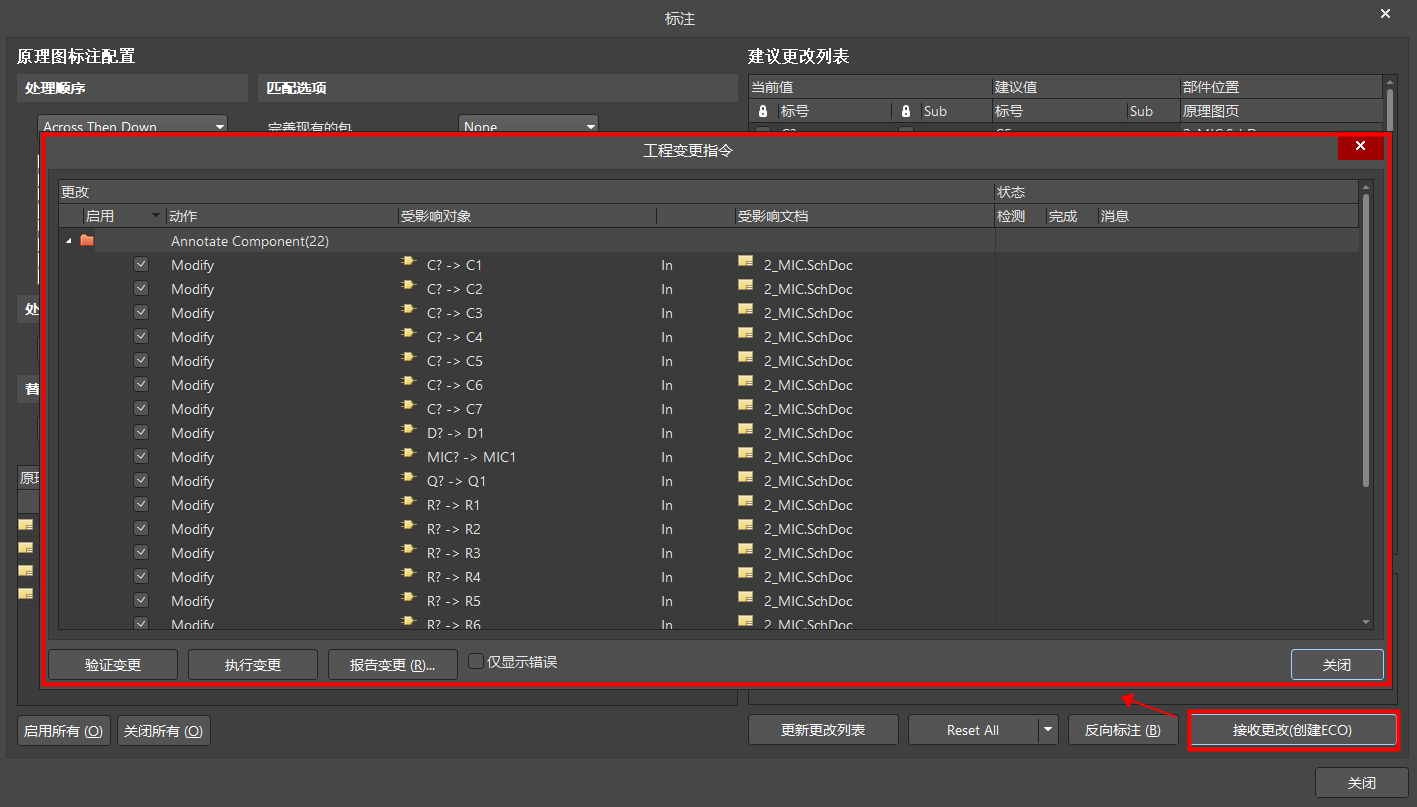

点击【接收更改（创建ECO）】，弹出【工程变更指令】窗口。

图 6

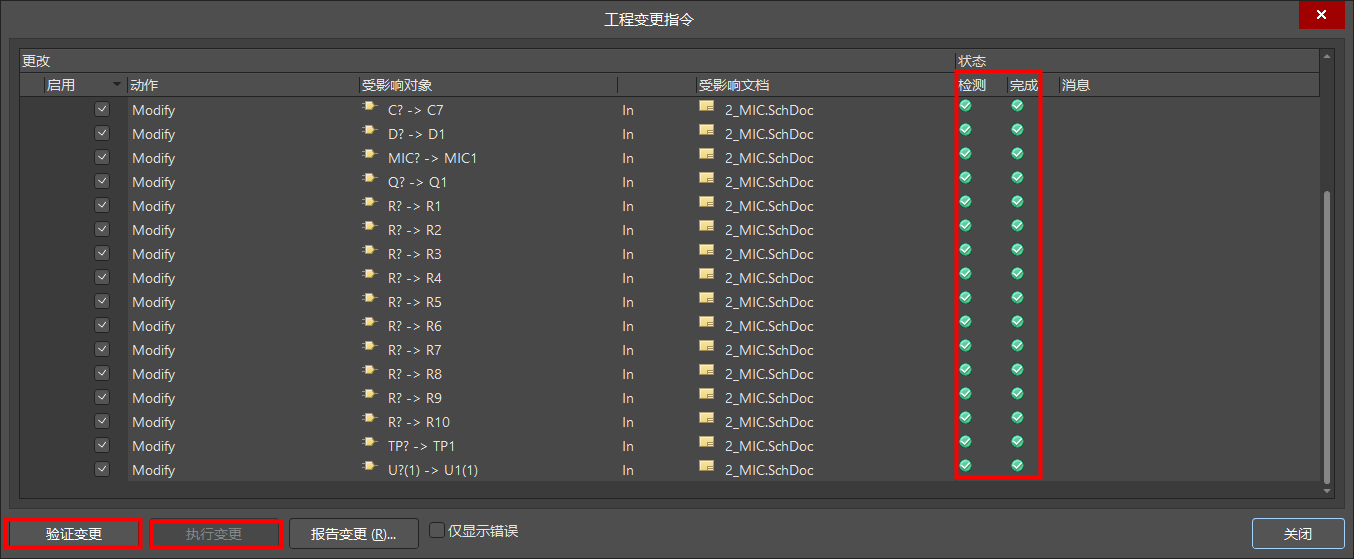

先后点击【验证变更】、【执行变更】两个指令。可以看到执行指令后，状态栏报绿色对勾表示都通过。

图 7

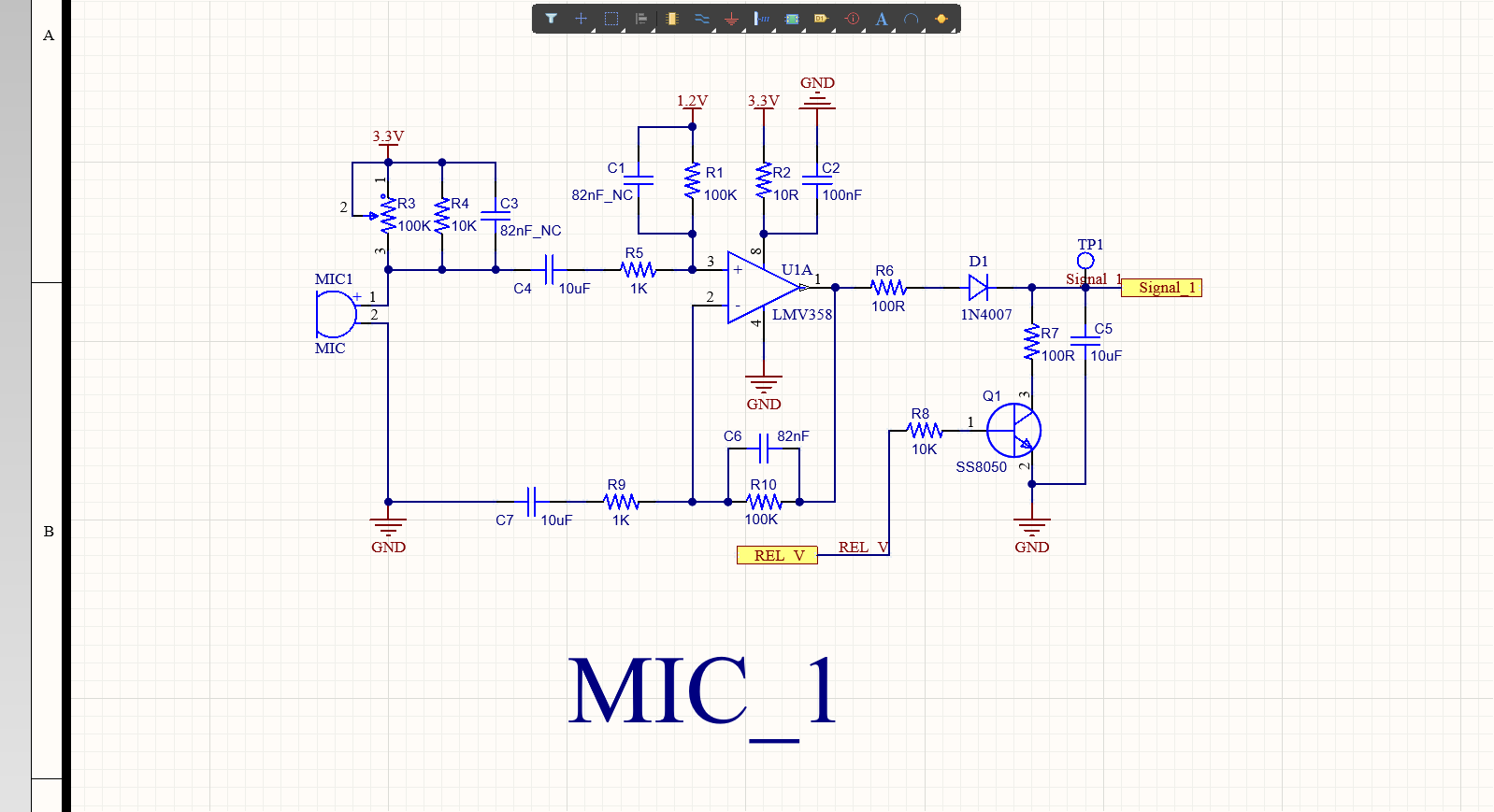

将弹窗全部关闭，回到目标原理图中。可以看到元器件的标号已全部更改完毕。

图 8

【标注范围】

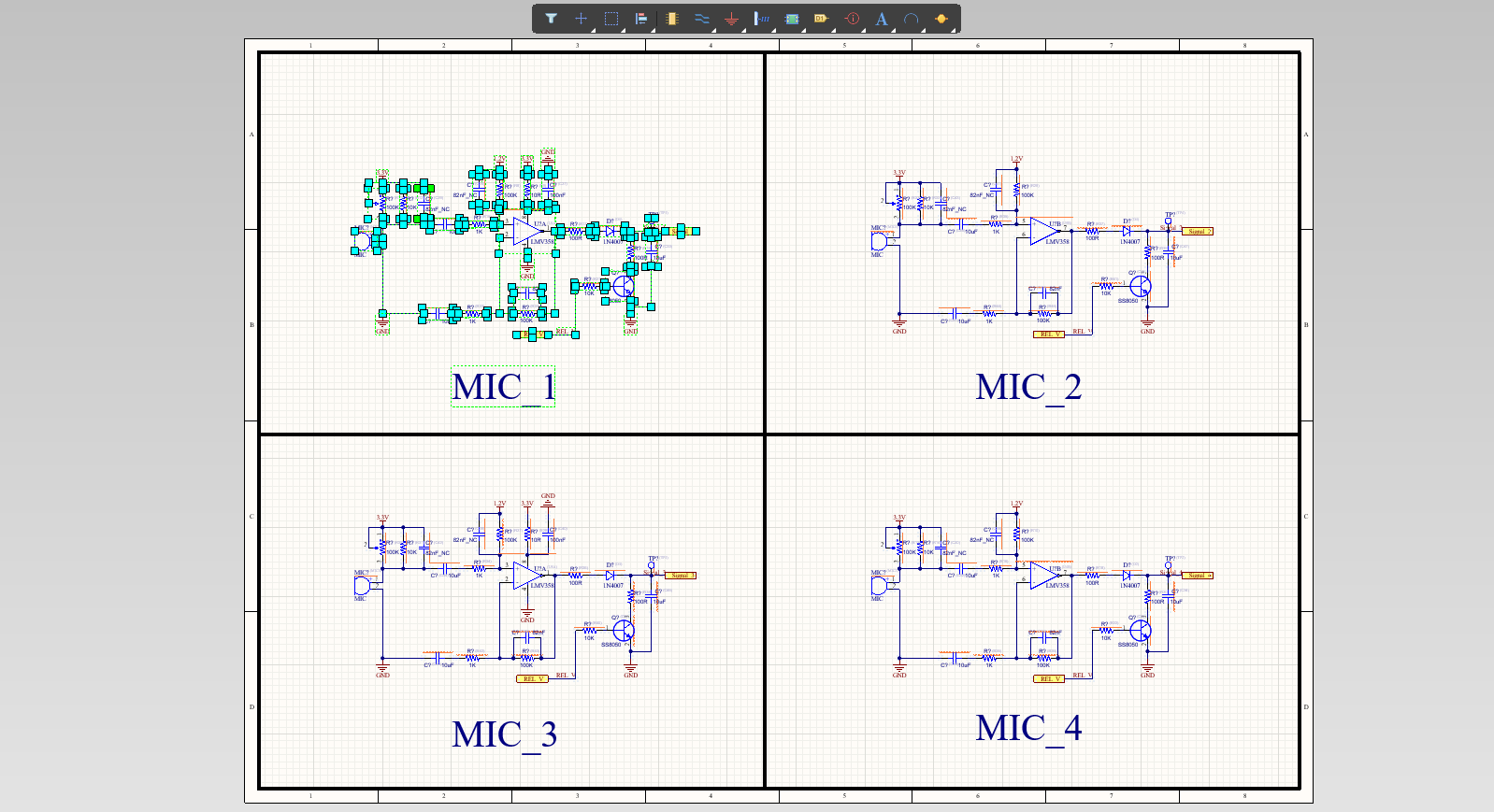

在同一张图纸中，想进行对部分电路进行标注，需要先进行选中。

图 9

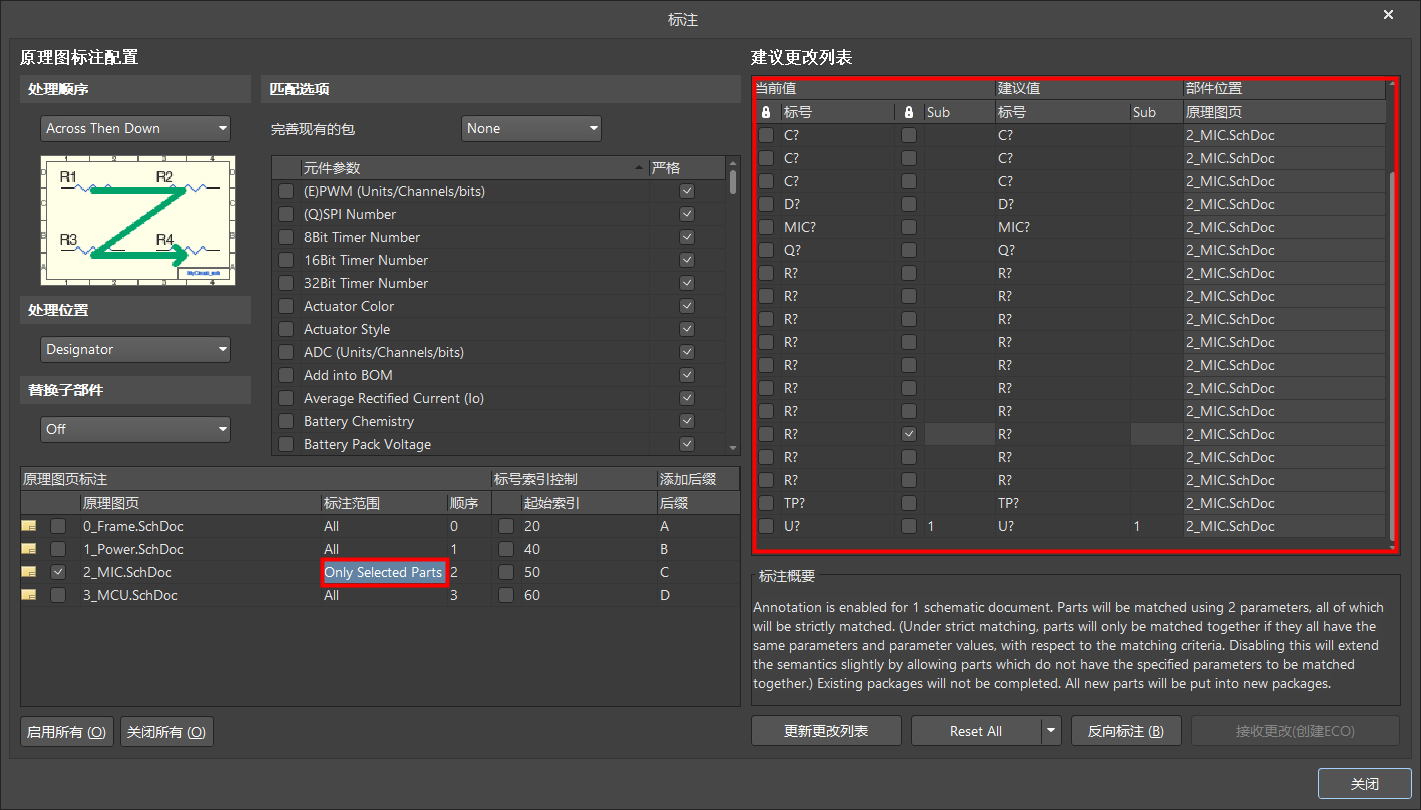

在【标注】中的【标注范围】进行选择【Only Selected Parts】，右侧数据即会实时显示。

图 10

【标号索引控制】

添加【起始索引】后，【建议值】会根据设置进行重新编号。

图 11

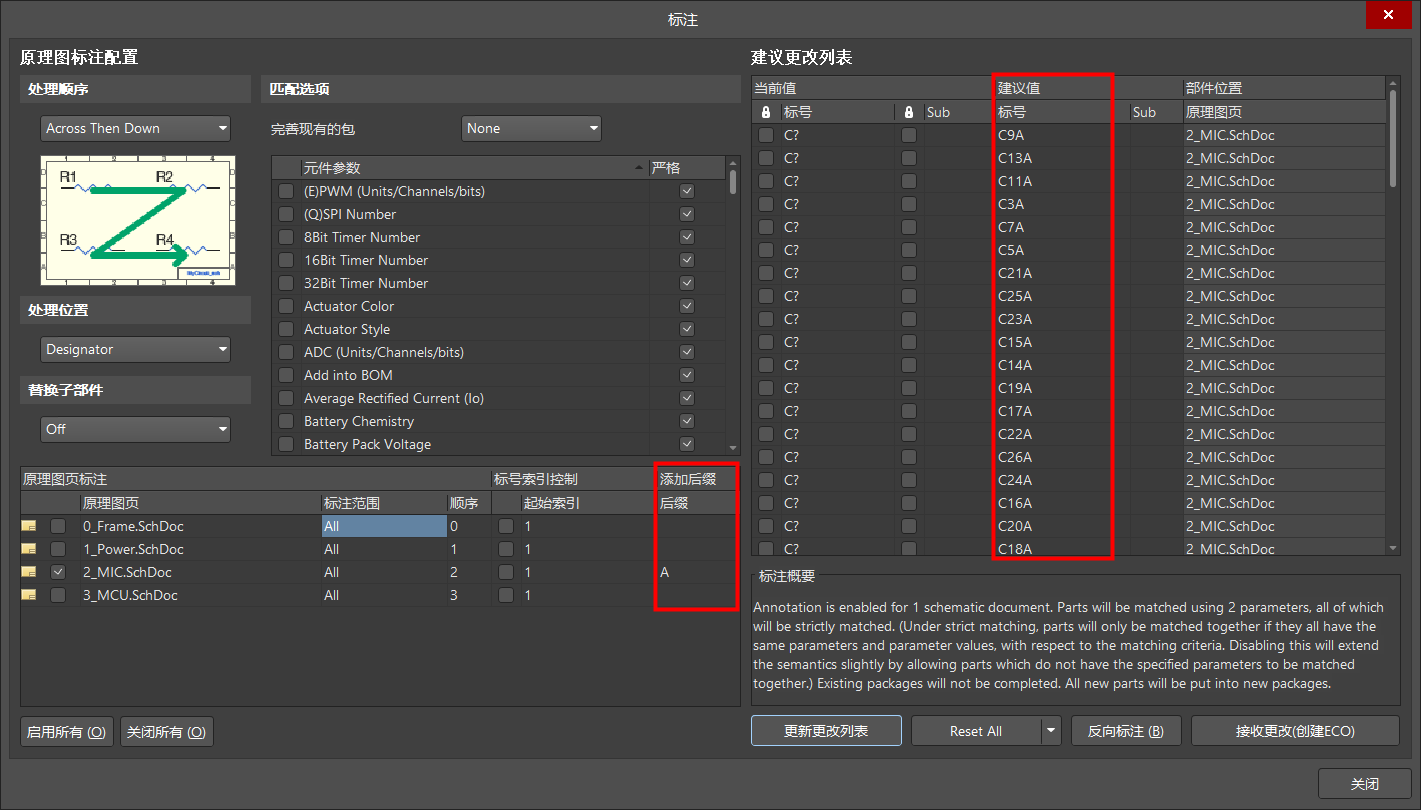

【添加后缀】

添加【后缀】后，【建议值】会根据设置进行重新编号。

图 12
