1、 文档目标

了解 PCB布局调整时重叠信息选择问题。

2、 问题场景

对于布局布线完成后的 PCB 图纸，想要进行细节调整，对于重叠较多时，光标选择到想要的信息是不确定的，或者只能选中最上层。例如：光标选择重叠信息时（焊盘和走线）总会选择走线的问题。

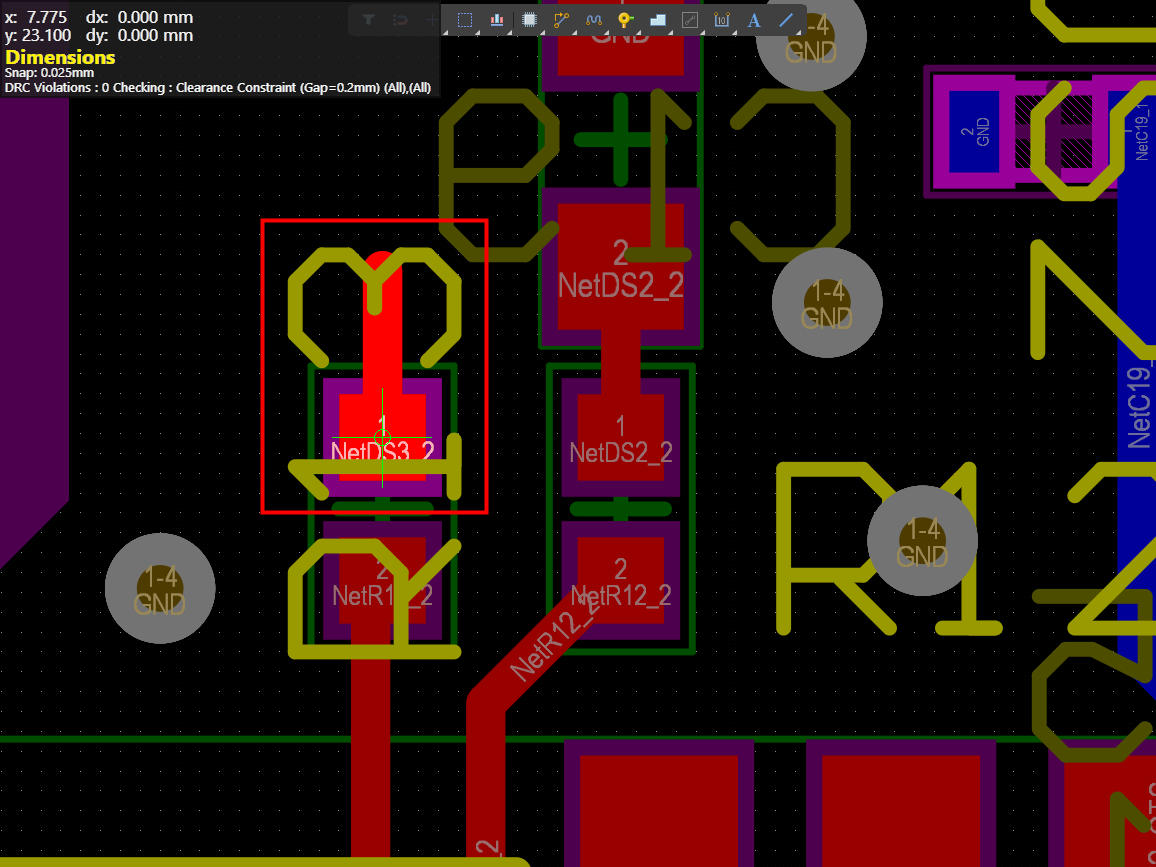

例如下图情况，只能默认选中走线。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 不限

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1)第一种方法——筛选器

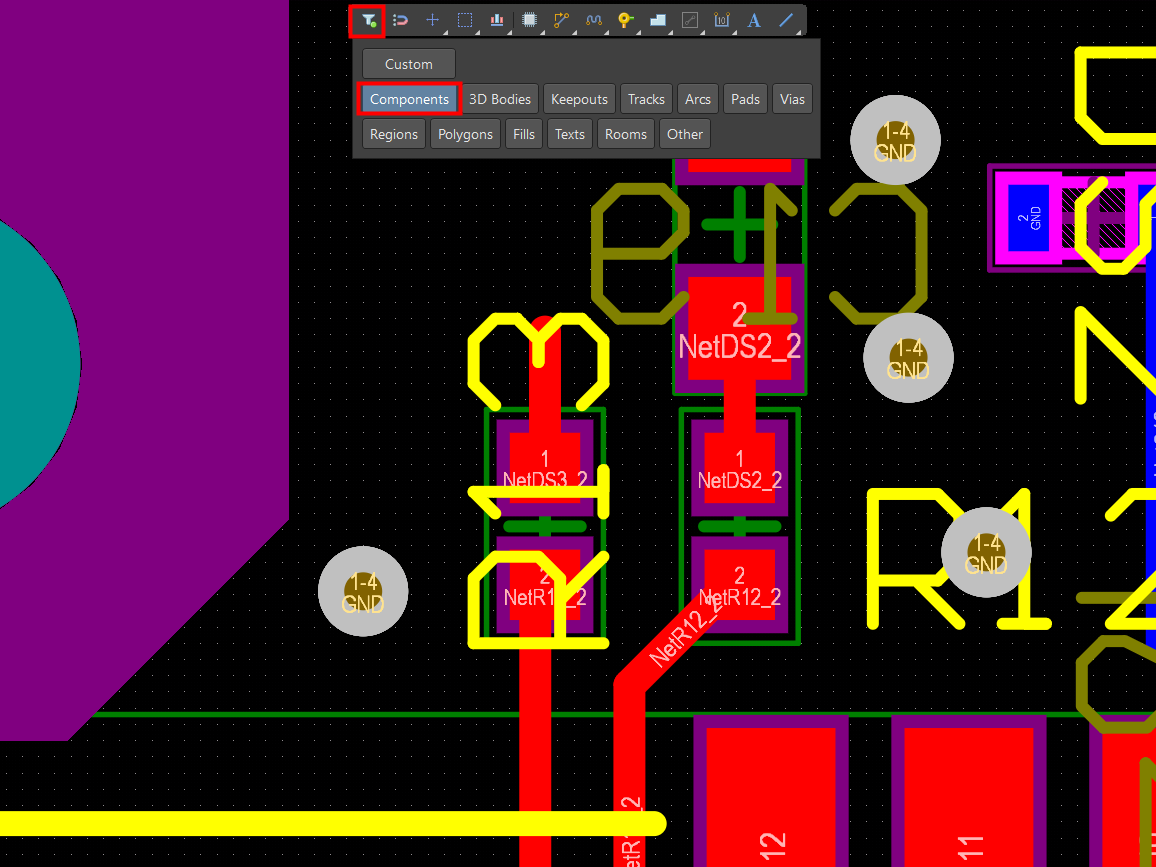

在筛选器下，打开需要操作的对象，使用光标时进行选择就会是针对性的选中操作。

图 1

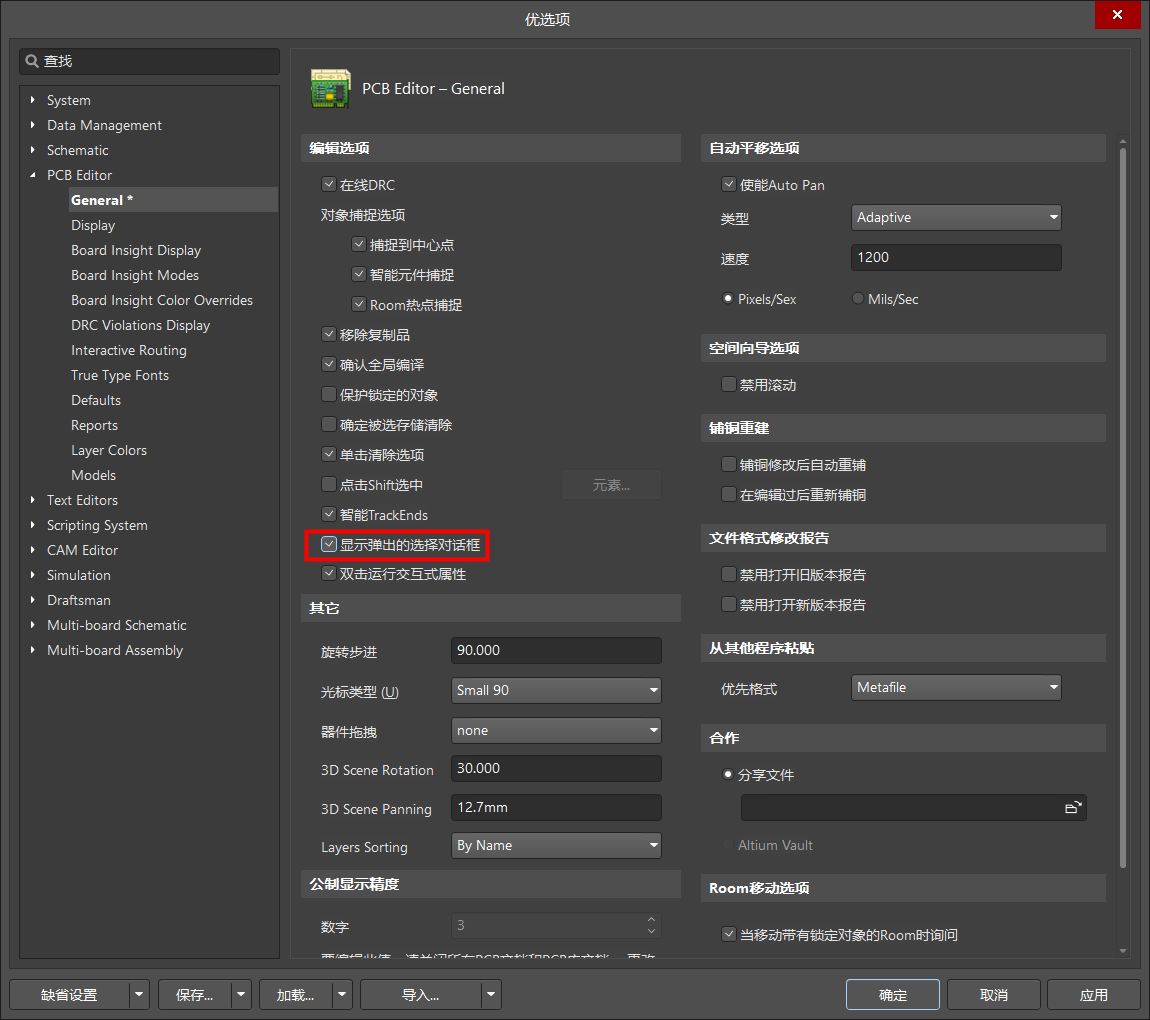

2)第二种方法——勾选【设置】→【显示弹出的选择对话框】

勾选【显示弹出的选择对话框】进行应用。

图 2

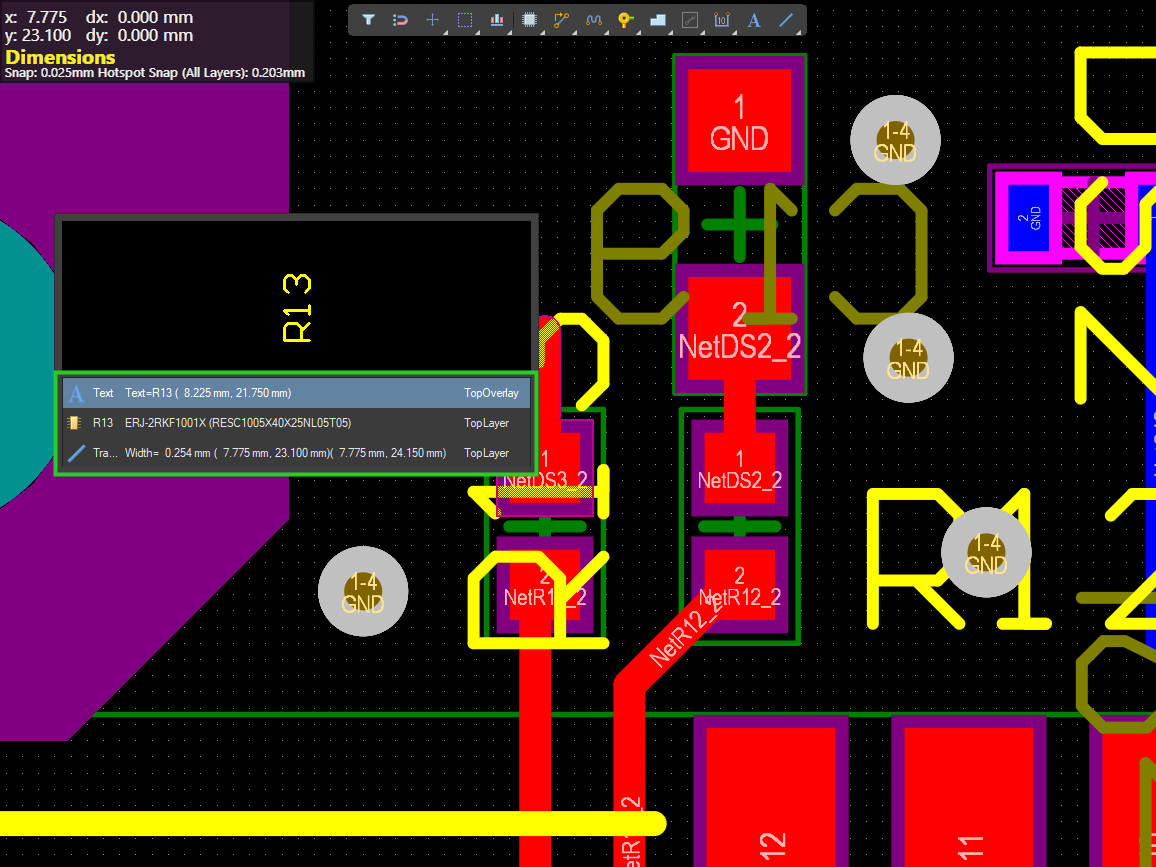

使用光标进行选择时，会弹出所有重叠信息的对话框，选择对应信息即可。

图 3
