1、 文档目标

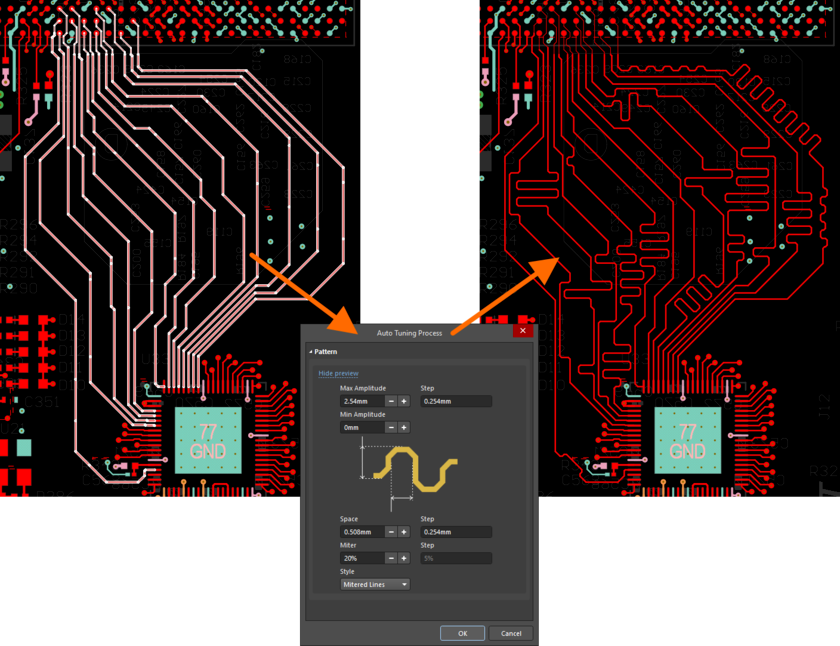

演示 AD23.11 版本新功能-多个网络自动长度调整功能（ Open Beta）。

2、 问题场景

如何演示多个网络自动长度调整功能和多个网络自动长度调整功能如何使用。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.11.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

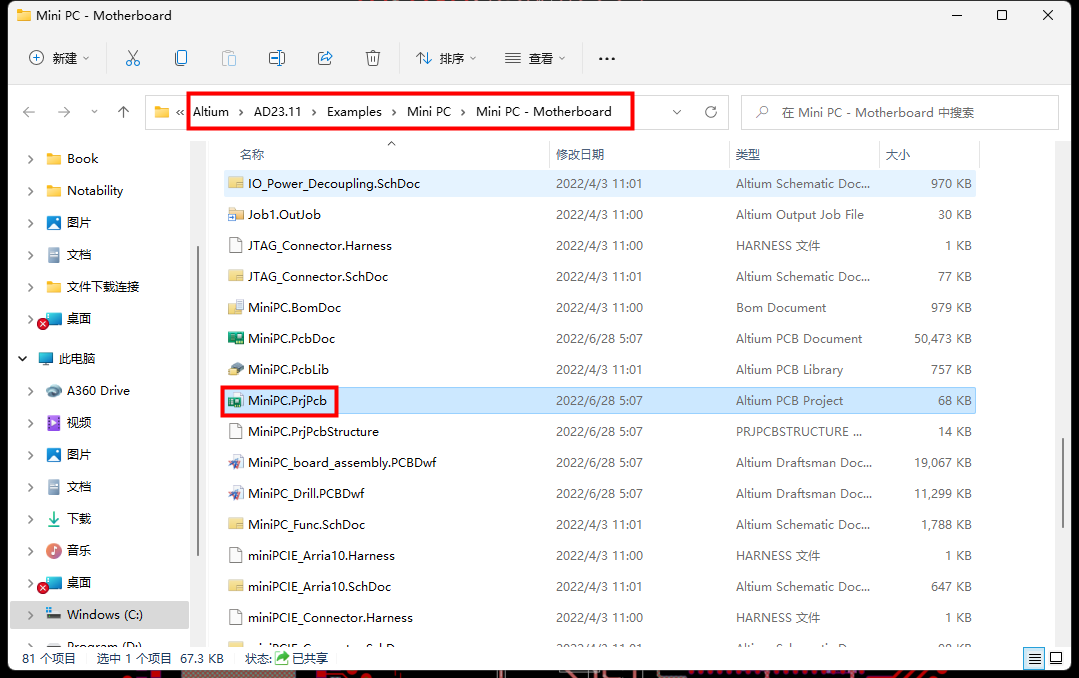

找到该路径下示例文件：

C:UsersPublicDocumentsAltiumAD23.11ExamplesMini PCMini PC - Motherboard

图 2

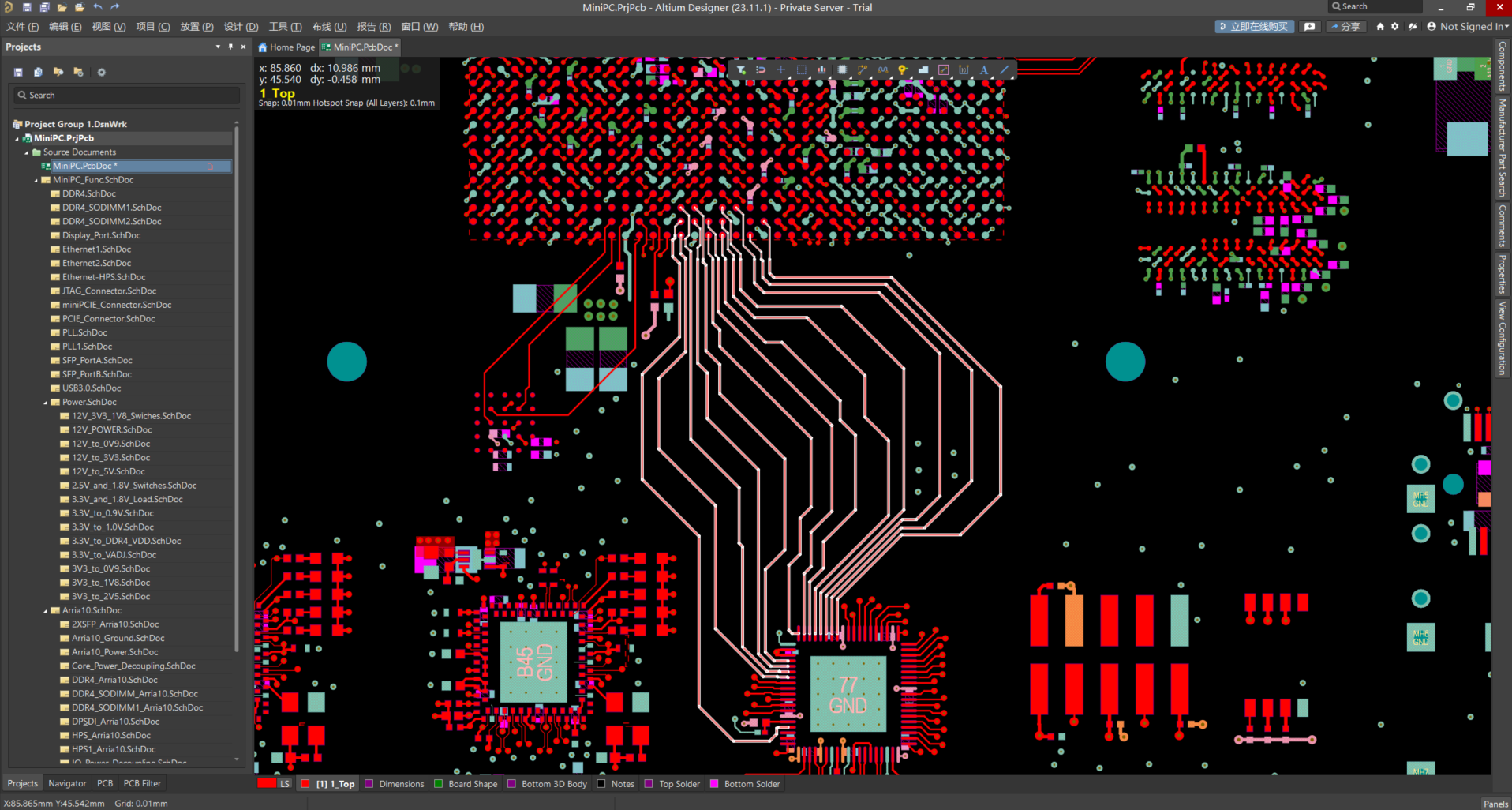

对示例文件进行设置修改，选中需要设置的线路。

图 3

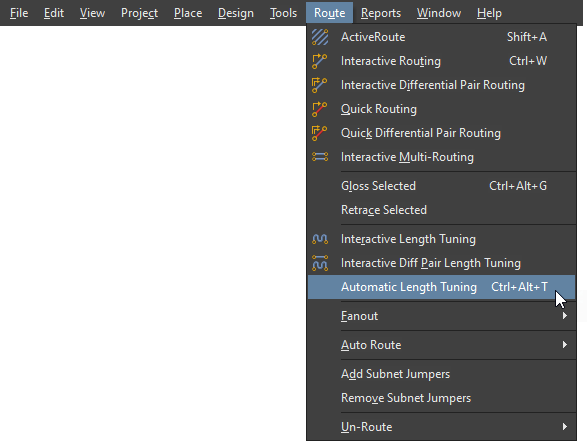

从主菜单中选择【Route】→【 Automatic Length Tuning】 快捷键：Ctrl+Alt+T

图 4

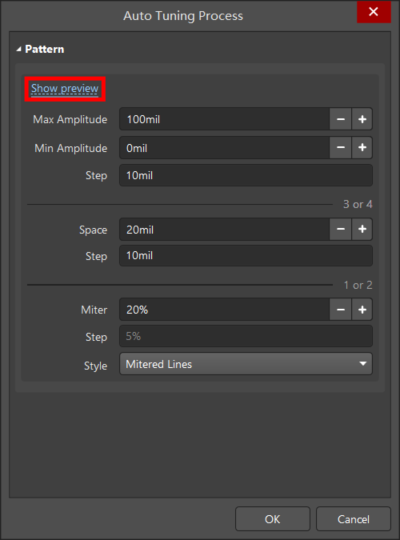

根据需要进行参数调整，Show/Hide 两种面板设置模式，点击【OK】

图 5

左下角状态栏显示该功能运行进程，若长时间无反应，按下【ESC】退出加载。

图 6

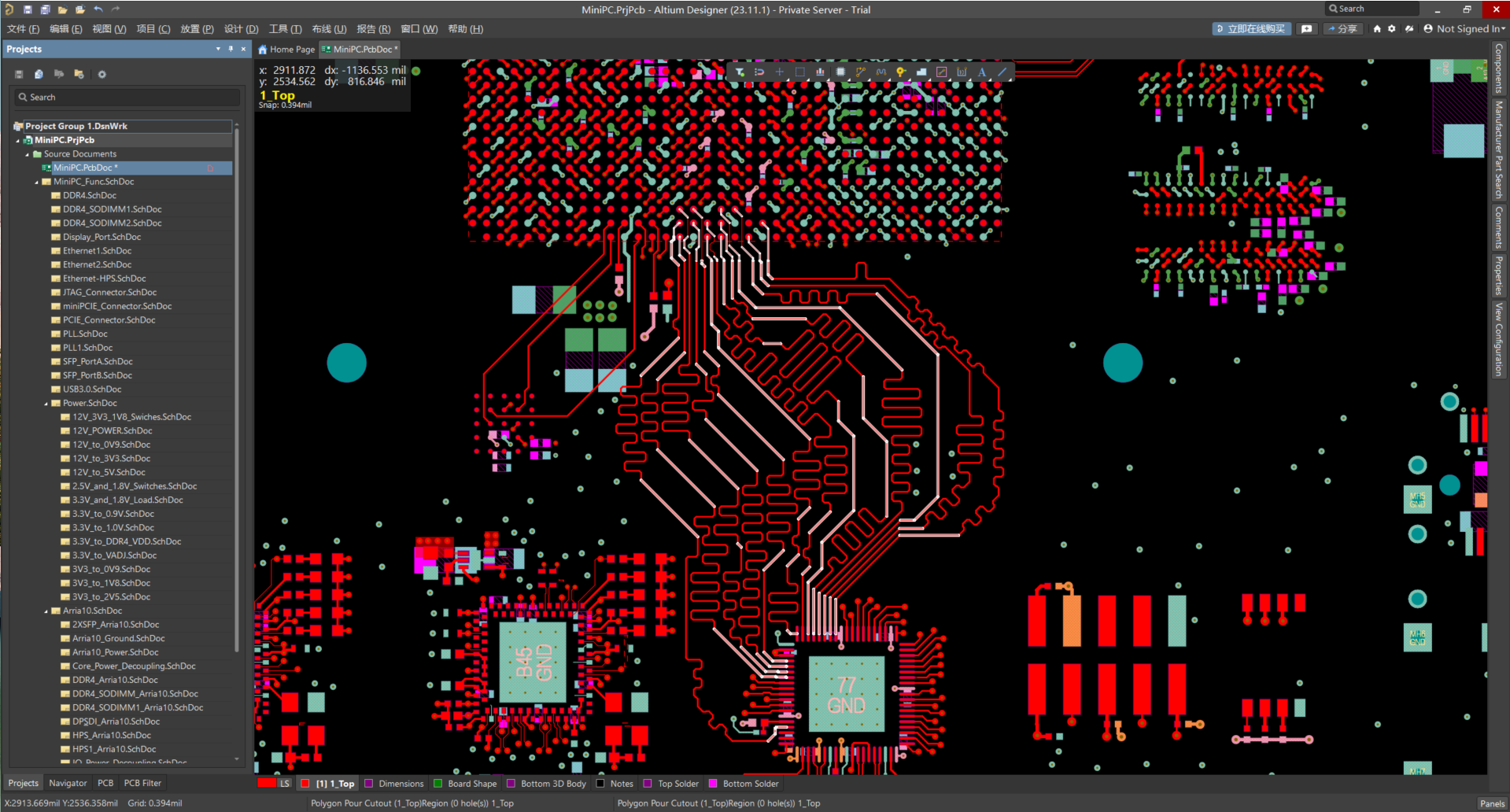

自动加载完成效果如下。

图 7
