1、 文档目标

解决 Routing 光标无法自动捕捉对象中心点问题。

2、 问题场景

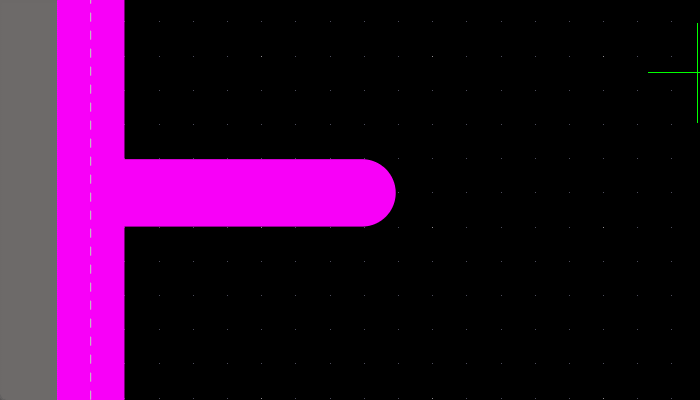

在使用走线工具时，光标无法吸附到走线中心，再次使用走线工具就会出现偏差。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.9.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

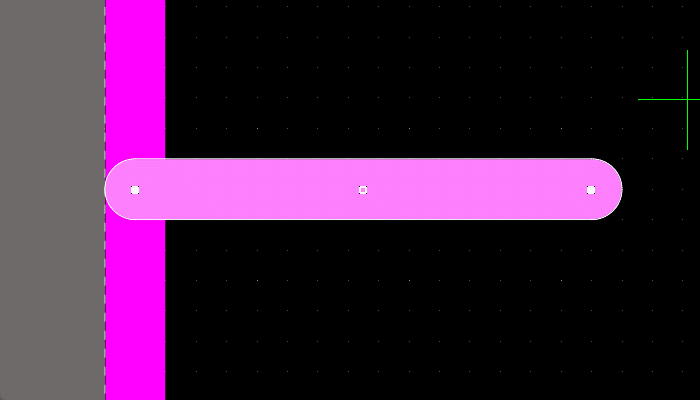

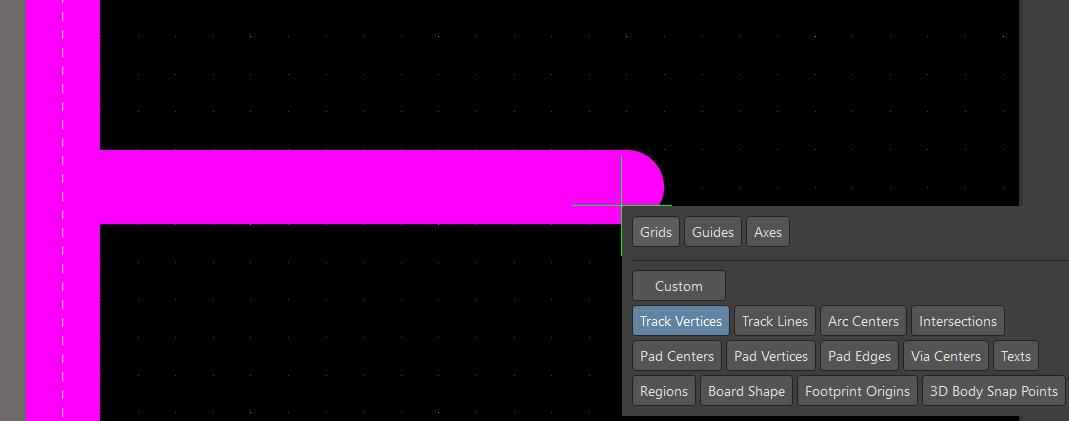

使用 Ctrl+E 快捷键，调出 snap 指令框，查看【Grids】筛选器是否开启。

图 2

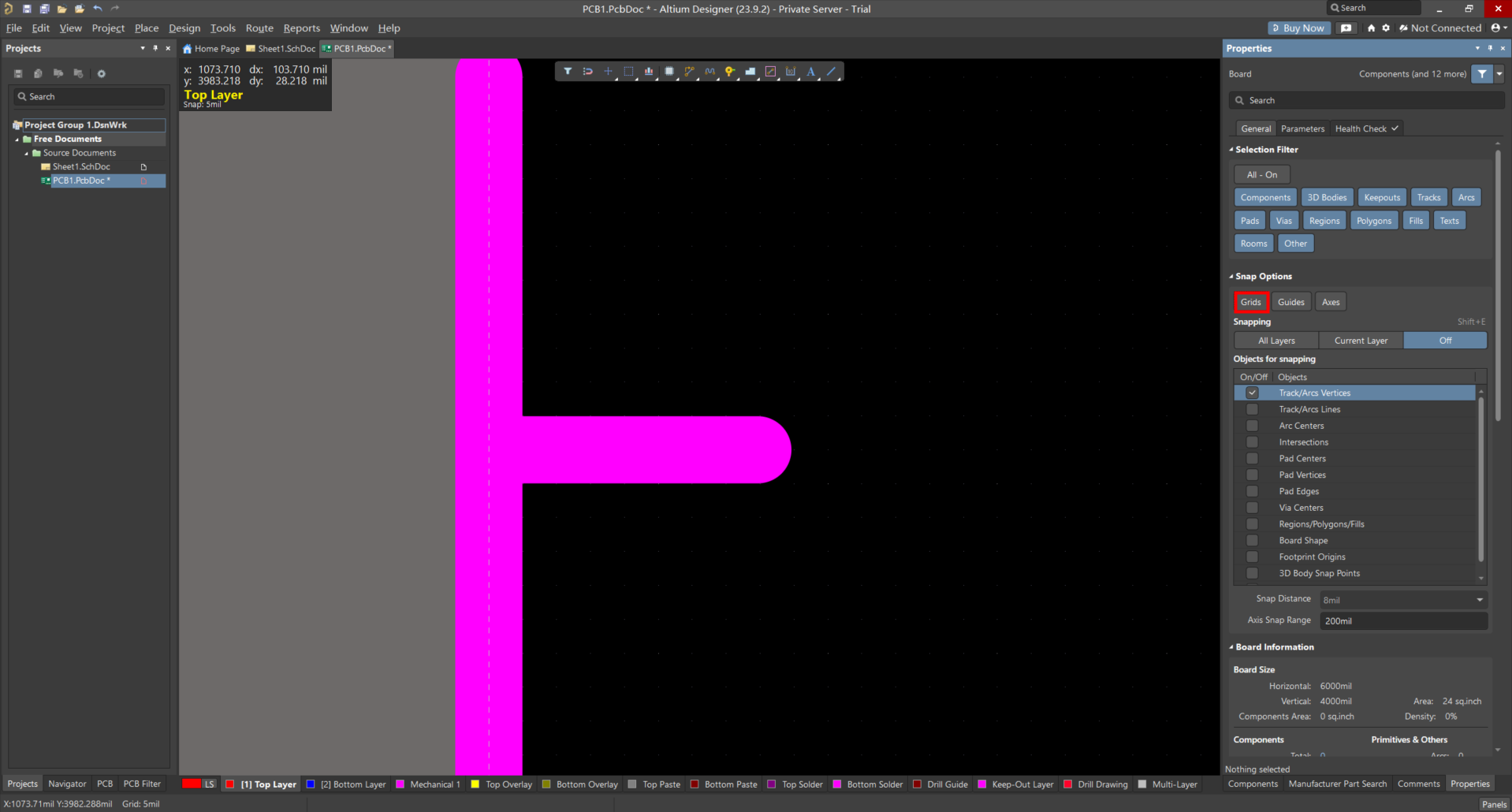

也可以在属性面板中查看【Snap Option】，查看【Grids】筛选器是否开启。

图 3

将【Grids】筛选器打开，使用 ESC 指令退出，这时光标就可以吸附在对象中心。

图 4
