1、 文档目标

了解如何给元器件添加Datasheet PDF。

2、 问题场景

在进行原理图设计时，想要查看对应芯片的数据手册，需要在电脑的文件路径下去寻找。Altium Designer 软件提供 URL 的链接模式，在原理图库制作时添加好 URL ，在原理图中想要查看 Datasheet PDF 只需要点击快捷键即可打开，并且可以指定打开的页码。

3、软硬件环境

1）、软件版本：Altium Designer 22.8.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

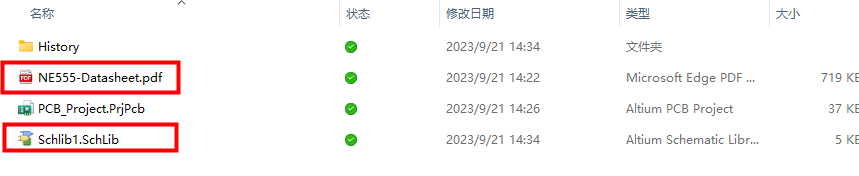

给元器件添加 Datasheet PDF 路径，需要确定的是 Datasheet PDF 路径不能发生改变，需要变更的话，同时 URL 进行修改。

图 1

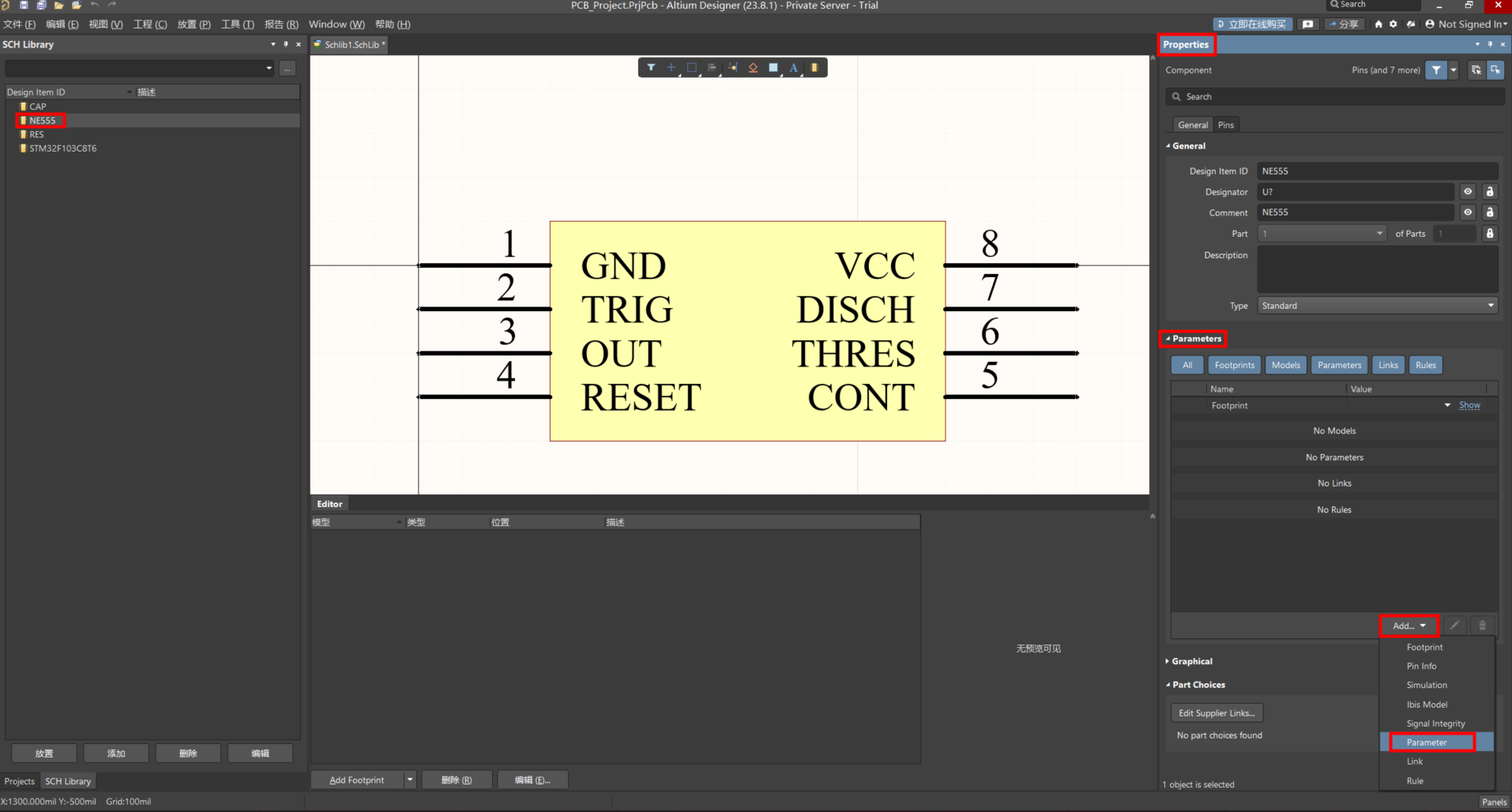

打开原理图库文件，找到想添加的芯片的原理图，我们以 NE555 为例：

在该器件的 Properties 面板下，Parameters 菜单下的 Add 按钮添加【Parameters】

图 2

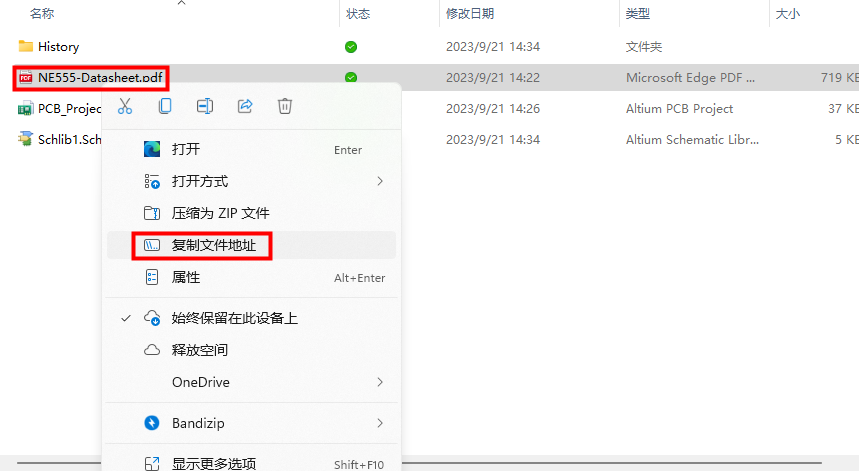

复制 DPF 文件路径信息。

图 3

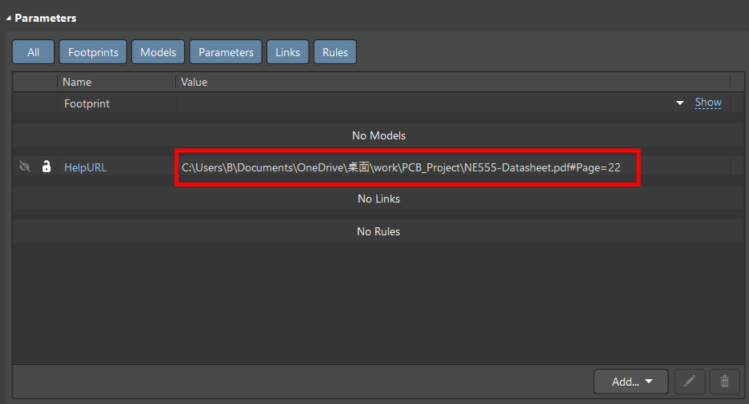

填写 【Name】 和 【Value】 信息：【Name】中填写：HelpURL、【Value】中填写复制的文件路径；

图 4

若遇到 Datasheet PDF 页数较多时，打开对应的PDF的页码：PDF路径PDF全名称#Page=页码；

图 5

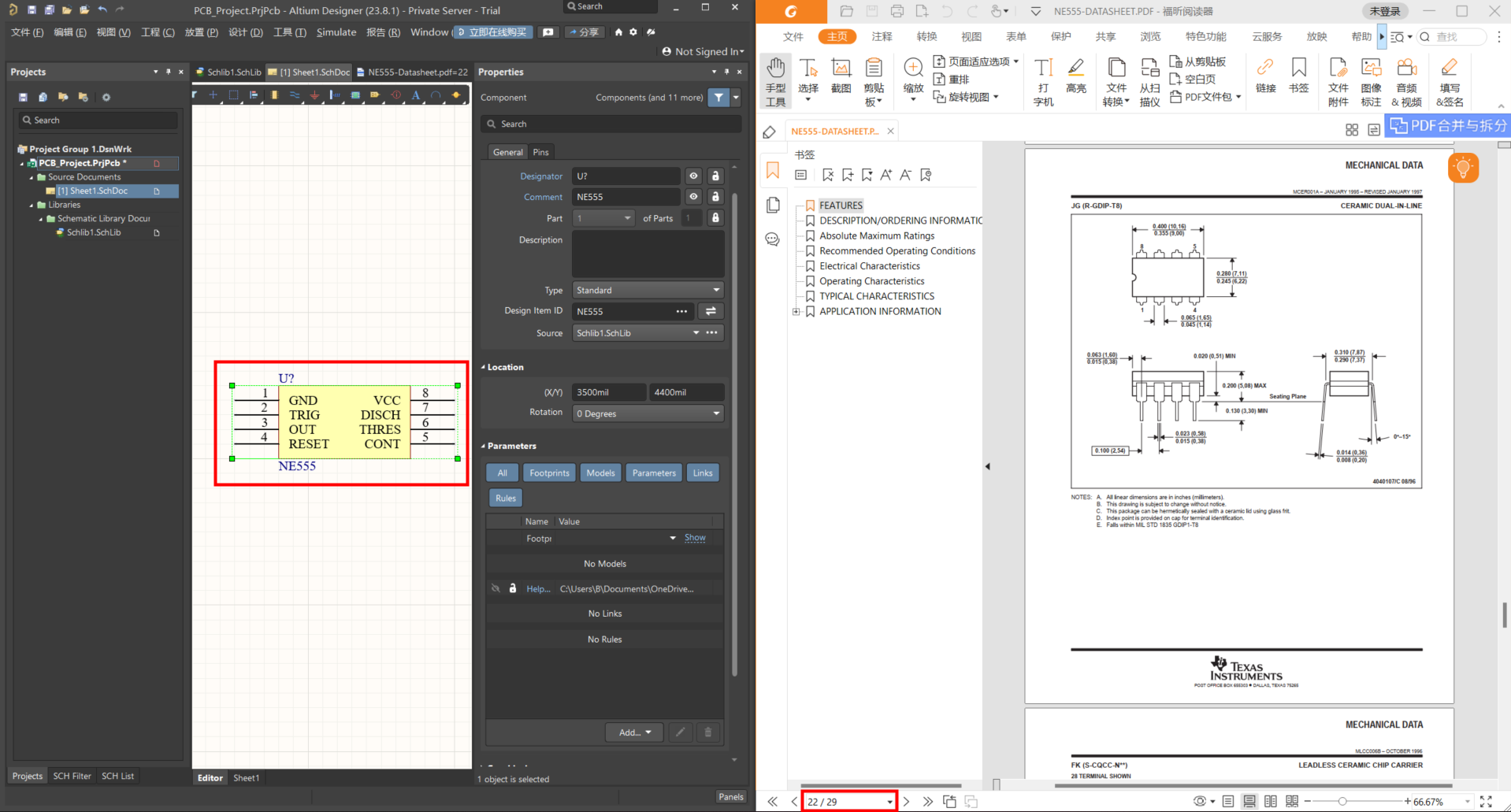

保存原理图库，并更新原理图，在原理图中放置该芯片，单击选中，按F1键即可打开你所添加的PDF，并且设置打开页码后，PDF 开启后就是对应页码。

图 6
