1、 文档目标

解决无法使用PCB设计助手插件-ProPCB 问题。

2、 问题场景

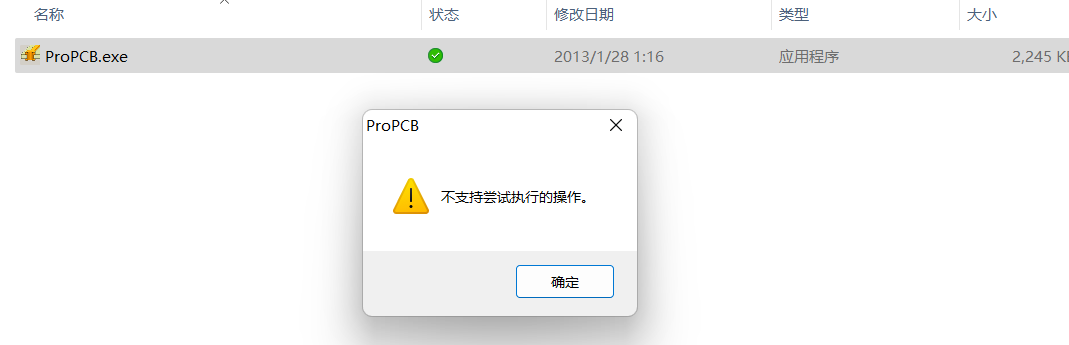

运行 ProPCB.exe 文件，无法使用PCB设计助手插件-ProPCB。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 22.8.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

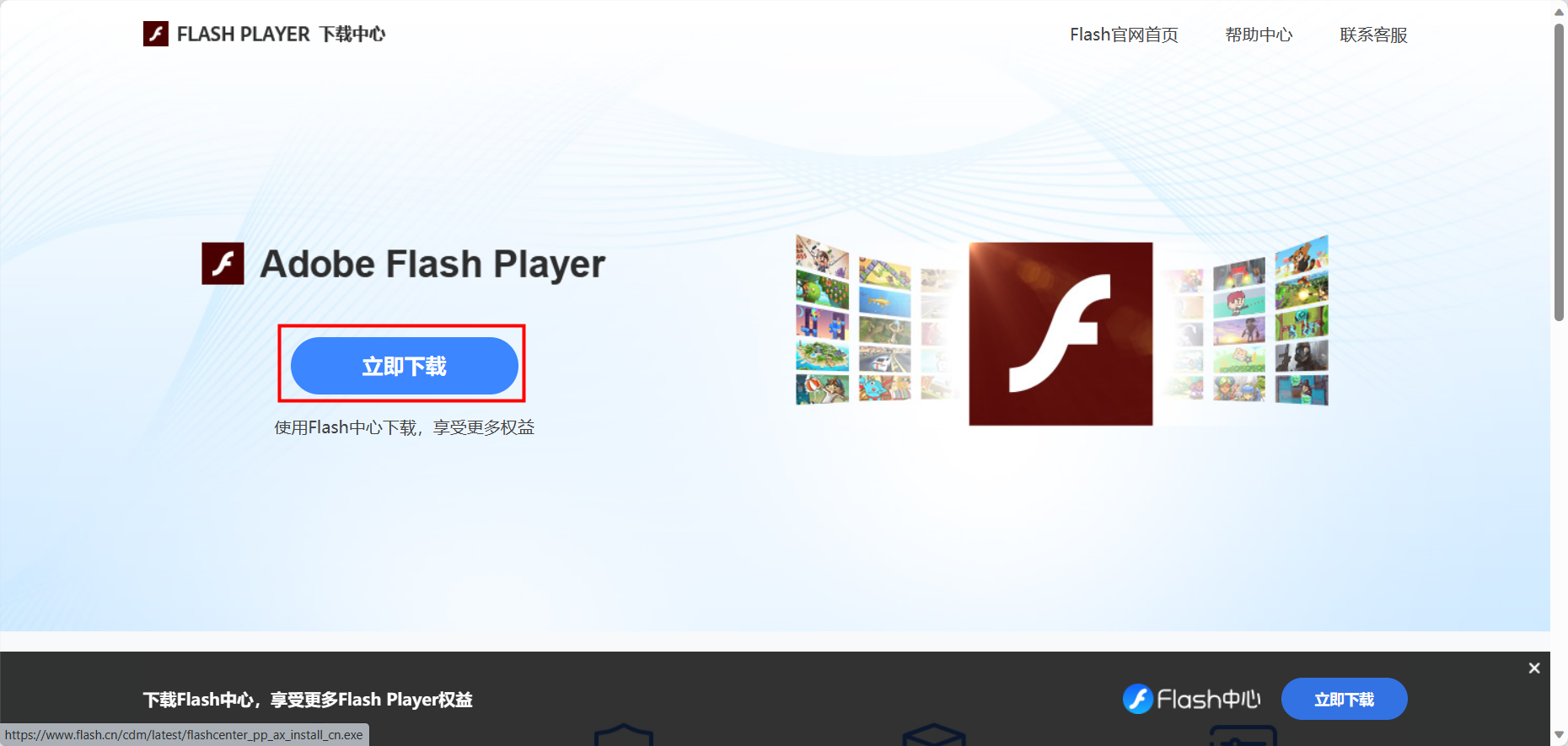

需要重新安装Flash插件，点击链接下载即可：

Flash Player官方下载中心-Flash中国官网 默认安装。

图 2

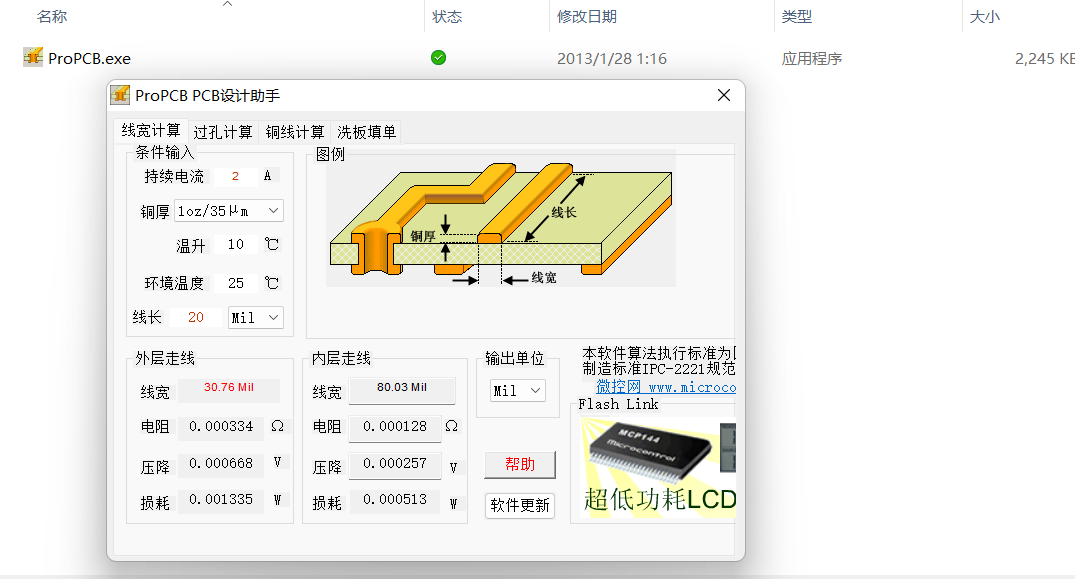

此时该插件就可以正常使用了。

图 3

5、使用方法

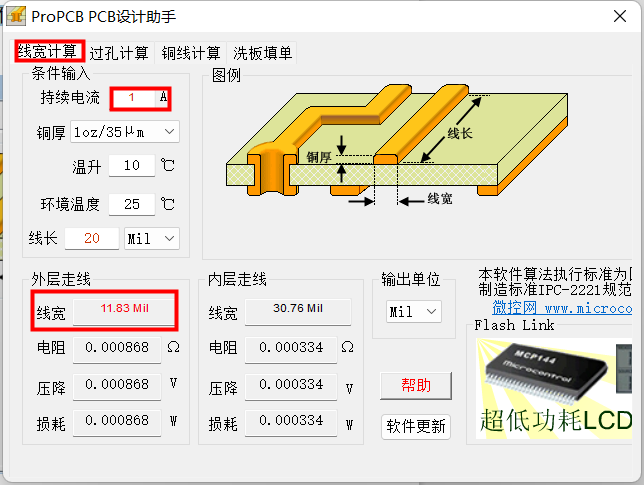

1. 关于线宽和电流的关系。

表 1

从上面的表格可以看出线宽和电流的关系。我们平常的产品中，信号线电流非常小，经常是 mA 级别的，因此信号线的线宽不用过多的考虑。但是电源线尽可能的大一点，这样会更加稳定一点。

图 4

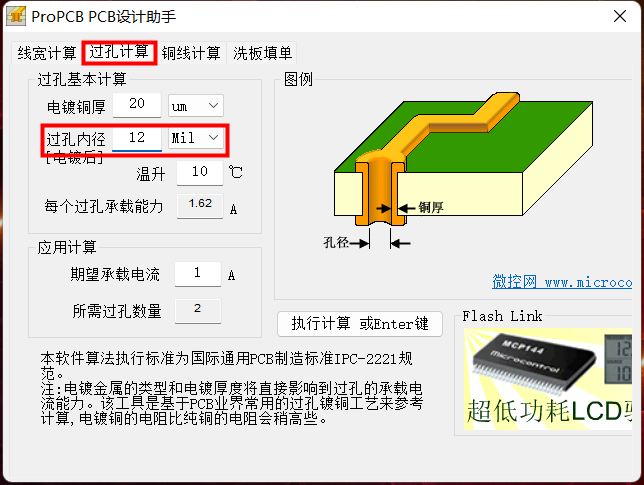

2. 过孔和电流的关系：

表 2

从上面的表可以看出过孔和电流的关系。因此对于信号线的过孔，不需要太大。信号线我的过孔统一使用 12mil，直径 15mil。电源的过孔使用 20mil。

图 5
