1、 文档目标

解决符号向导工具生成管脚不在格点上问题。

2、 问题场景

在使用 symbol wizard 工具后，生成的原理图符号的管脚不在 100mil 整数倍的格点上。就会造成原理图连接时连接不准的问题，

Symbol Wizard 是一种帮助用户在原理图中生成符号的工具，以便于更方便地进行连接和设计。但是，在使用Symbol Wizard 生成符号时，如果生成的符号管脚不在 100mil 整数倍的格点上，就会导致原理图连接时出现连接不准的问题。

首先，需要了解 100mil 格点的含义。100mil 是指管脚之间的距离，是一种标准的连接方式。如果生成的符号管脚不在 100mil 整数倍的格点上，就会导致连接时管脚之间的距离不符合标准，从而影响连接的准确性。

其次，原理图连接完成后发现该问题，就会造成导入 PCB 后网络不全的现象。

因此，为了保证原理图连接的准确性，建议在使用 Symbol Wizard 生成符号时，确保生成的符号管脚在100mil 整数倍的格点上。

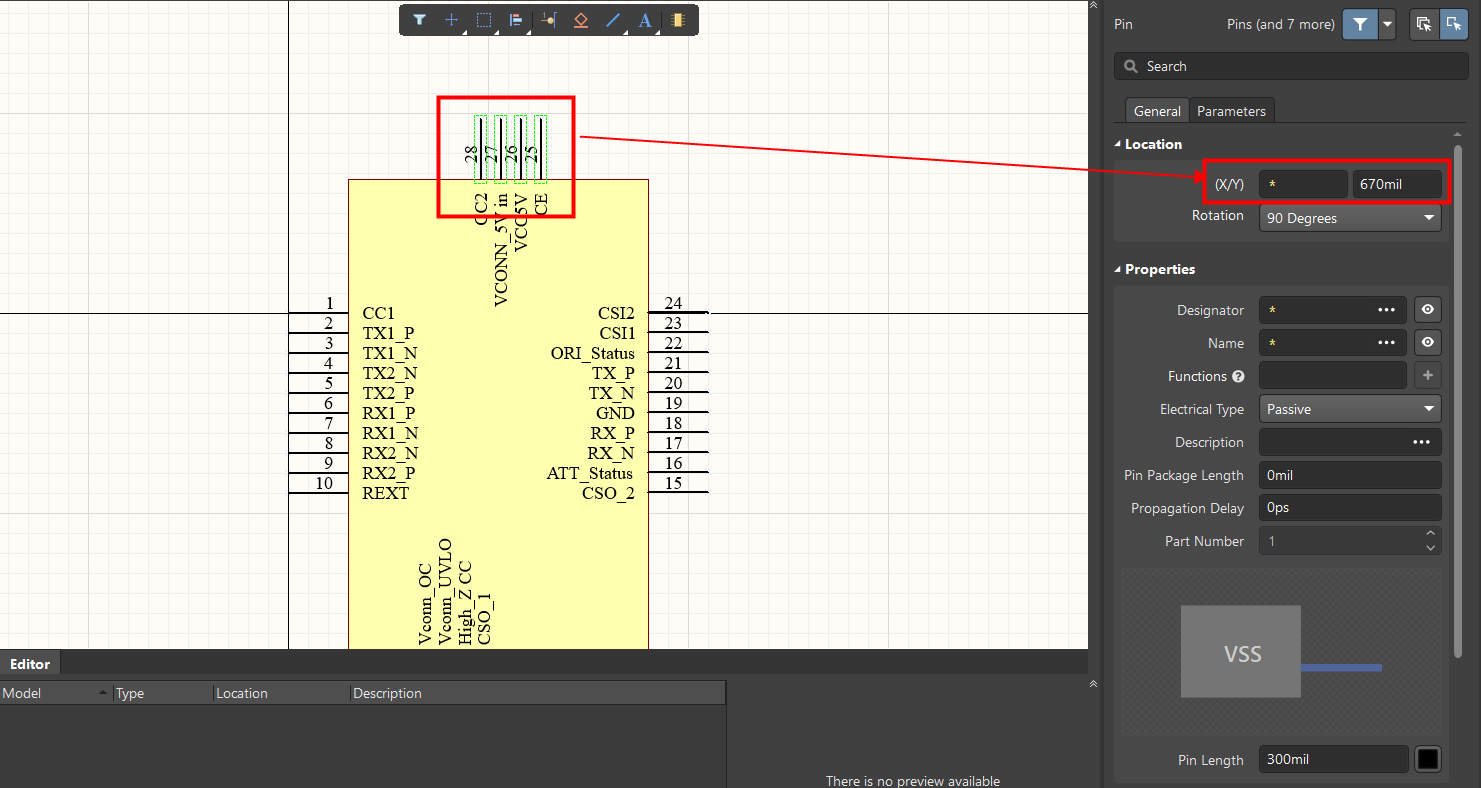

图 1

在原理图中连线就会出现下面电阻右侧的报错问题，就是由于管脚不在 100mil 整数倍格点上，出现虚连情况。

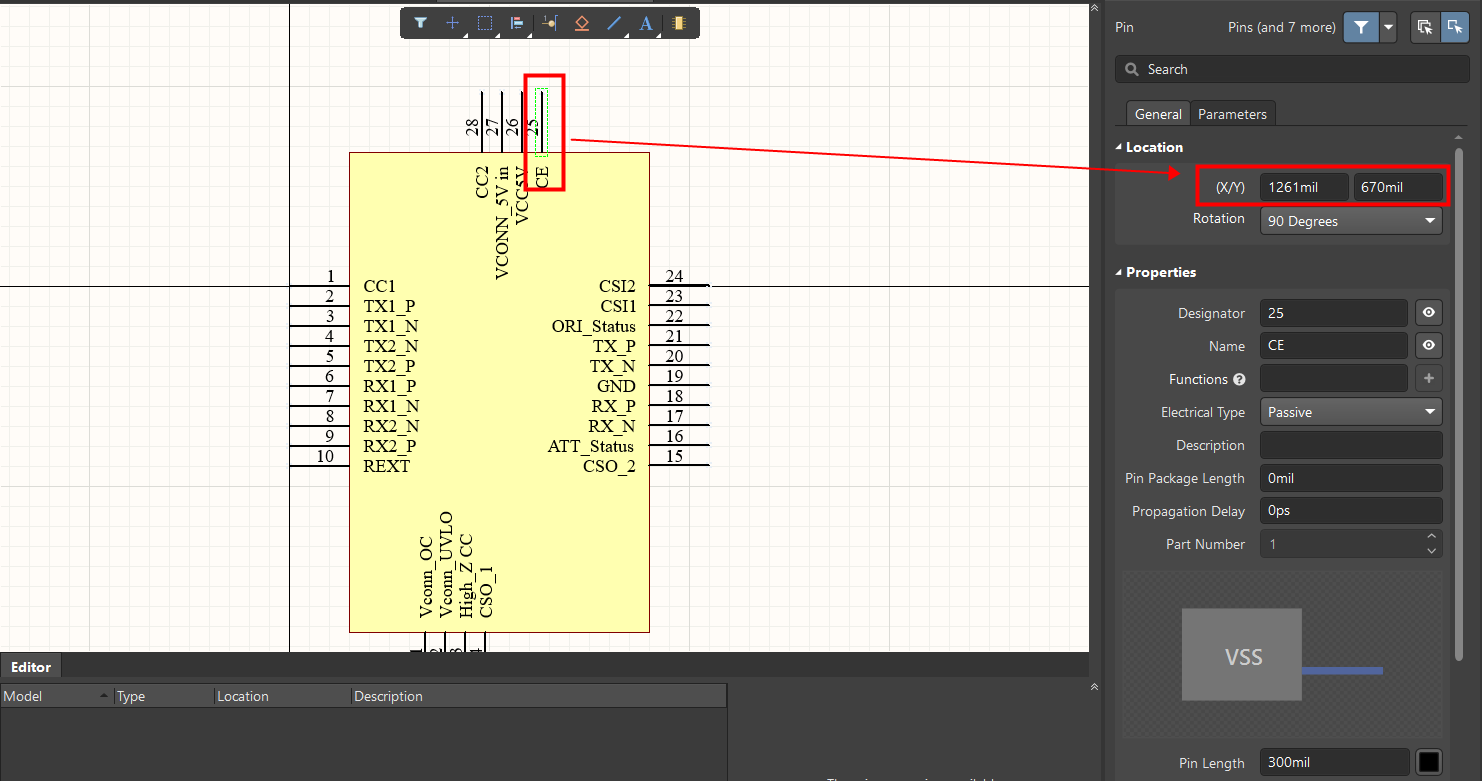

图 2

3、软硬件环境

1）、软件版本：Altium Designer 23.8.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1、选中同一排或同一列的管脚 。

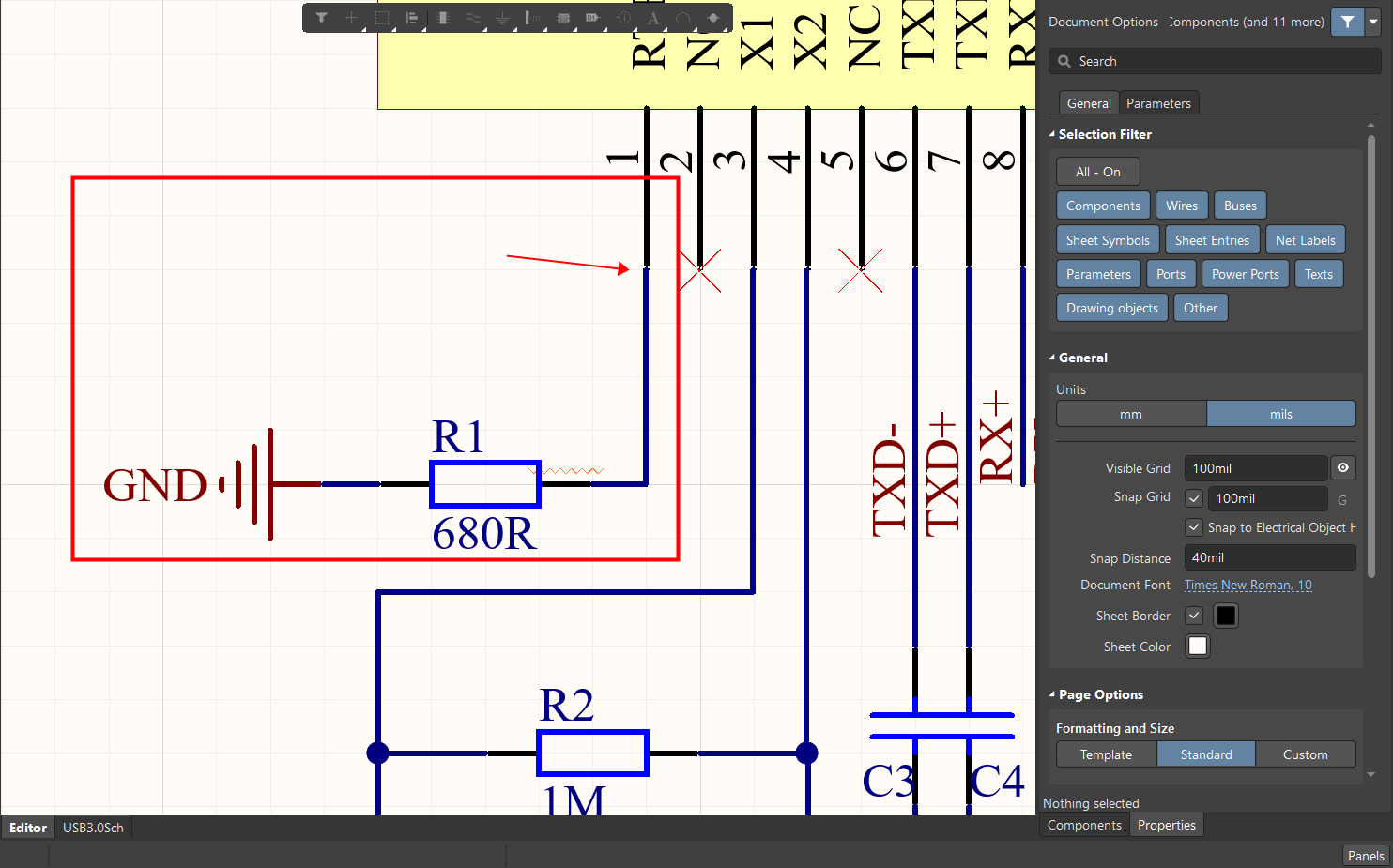

图 3

2、【Edit】->【Move】->【Move Selection by X,Y】执行相对位移的命令。

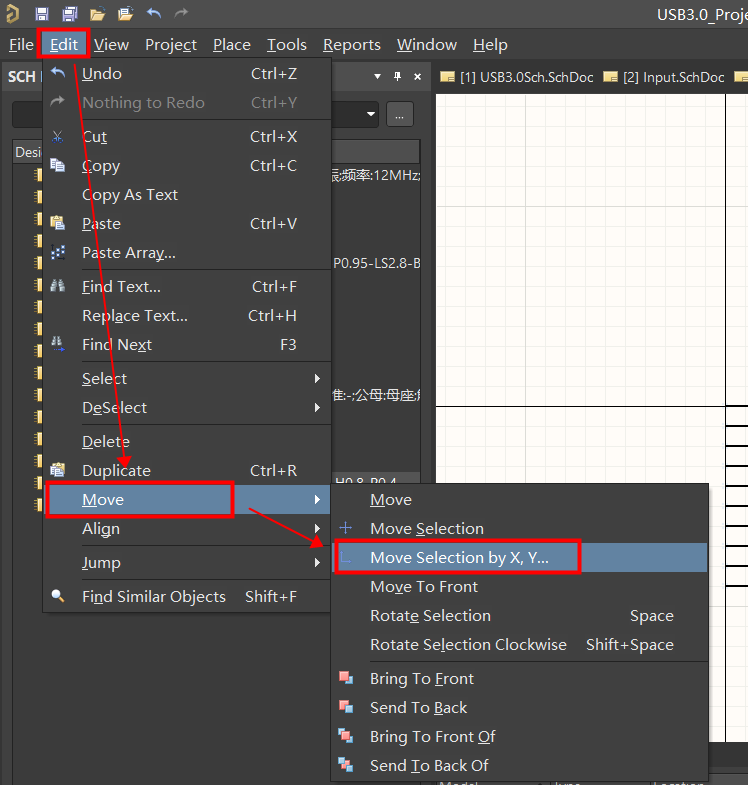

图 4

3、 设置相对位移数值，点击【确定】。对同列或同排管脚进行了统一修改。

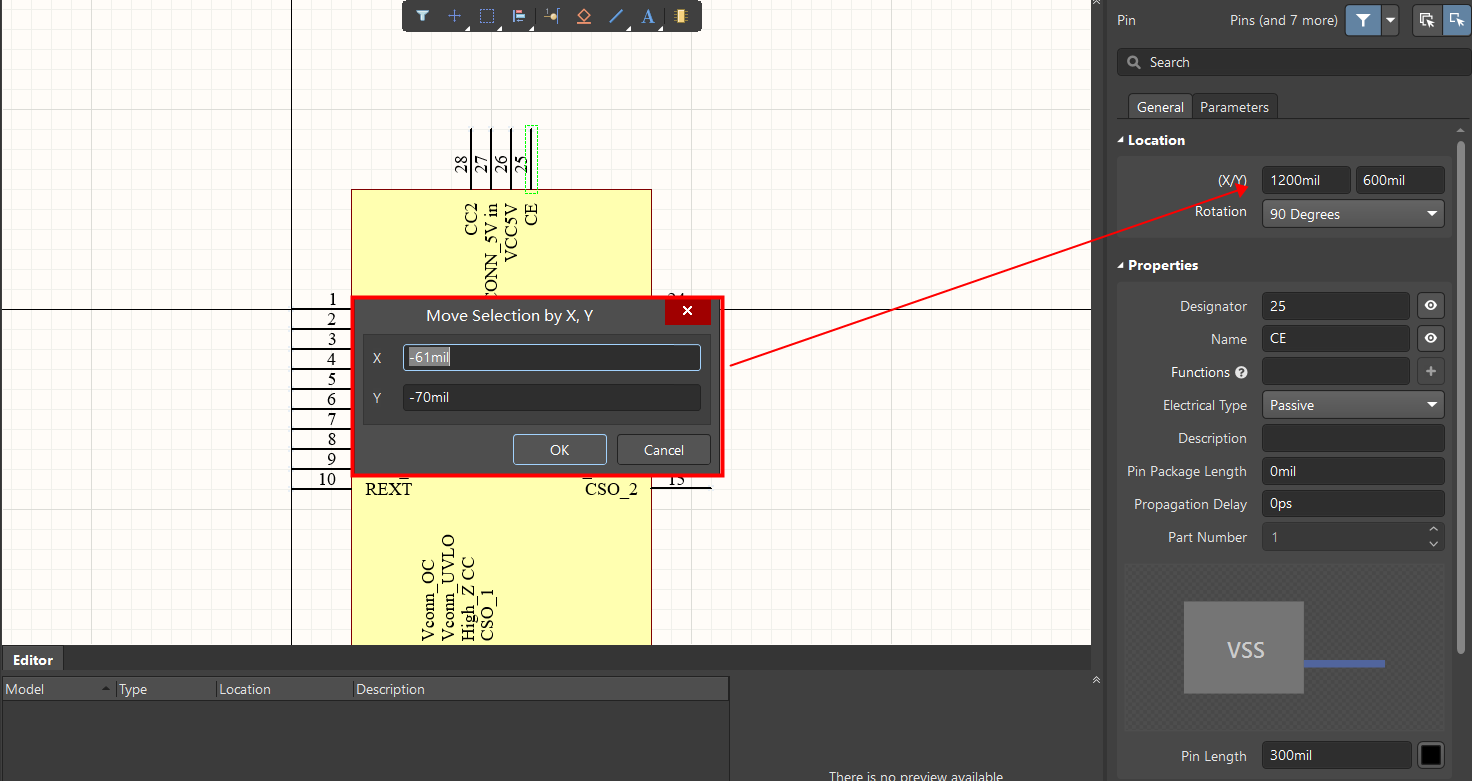

图 5

通过使用相对位移功能，我们可以更加轻松、高效地对电子元器件进行管脚调整，大幅提升修改的速度和准确度。这一方法具有极高的灵活性和适应性，能够满足各种不同类型、规模和难度的调整需求。在这一过程中，我们可以根据实际情况，自由地选择各种工具和方法，快速完成精细的调整操作，使元器件符号达到最佳的工作状态。
