1、 文档目标

解决PCB中焊盘不显示标号和网络名称问题。

2、 问题场景

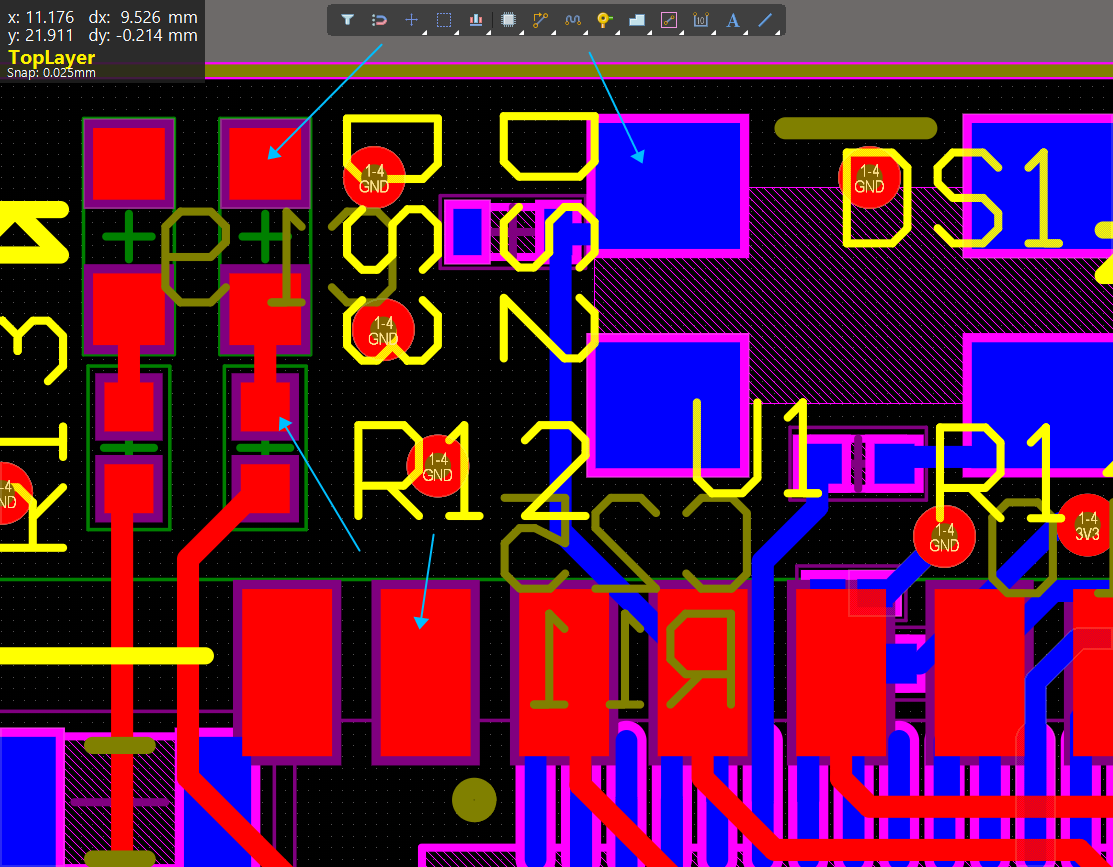

在 PCB 界面下，发现焊盘的不显示标号和网络名称。下图箭头所示，顶层或者底层焊盘都没有信息显示。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.7.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

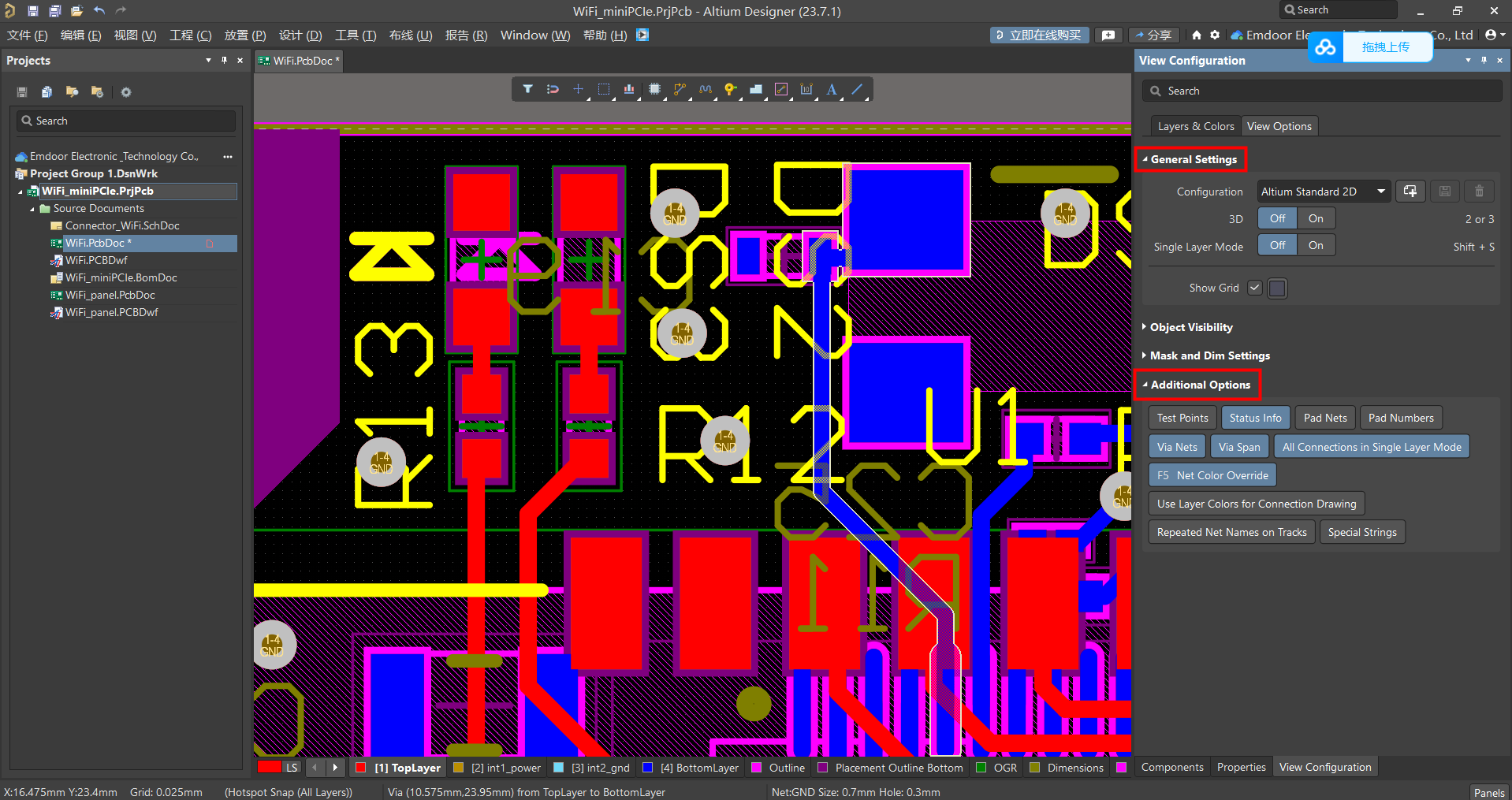

1. 按下 【L】键，打开【View Configuration】面板，选择【View Options】菜单栏。

图 2

两个方法：

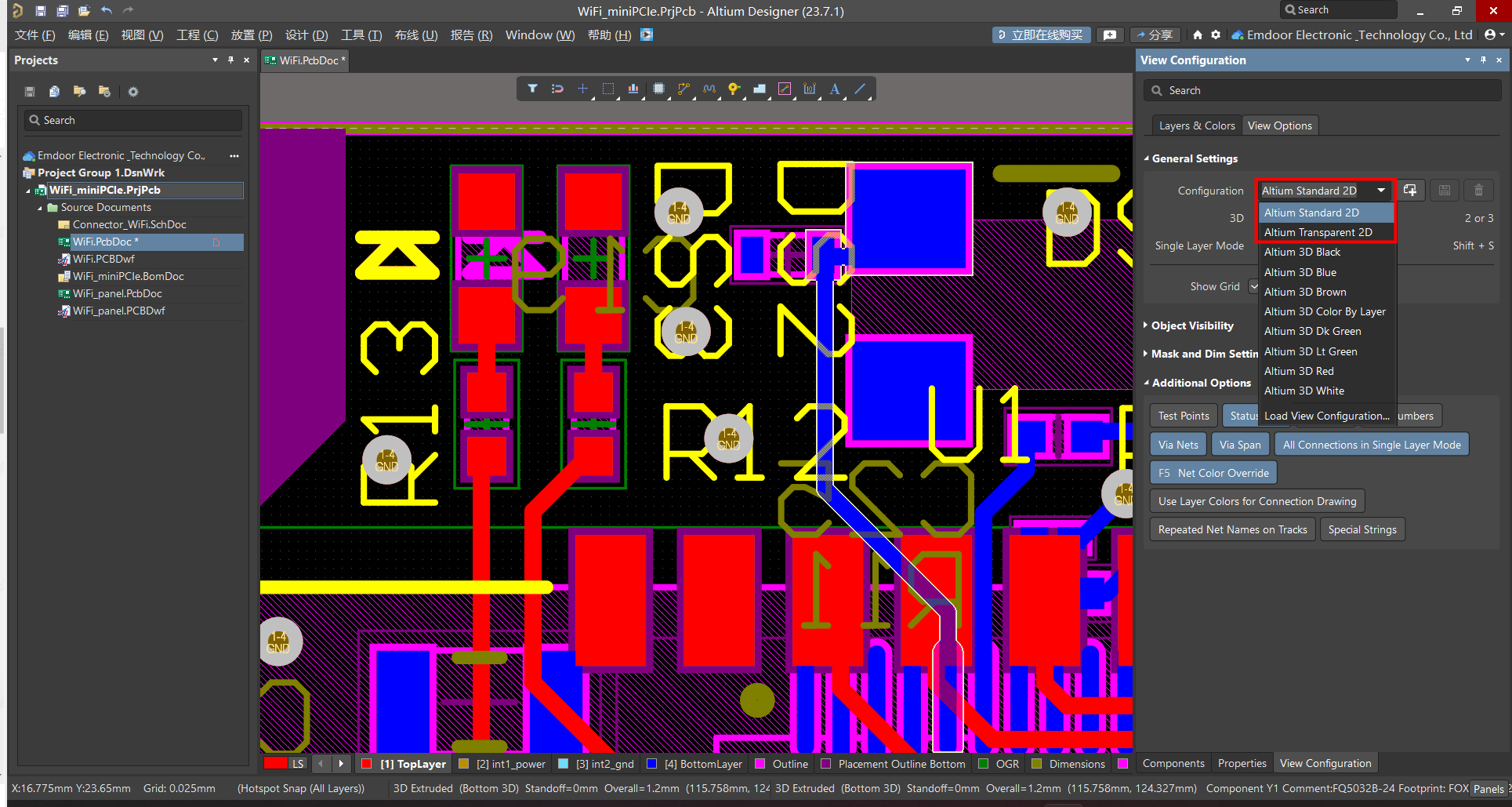

2. 第一个方法【General Settings】：基础设置下的配置选项，重新勾选下 2D 配置文件。

图 3

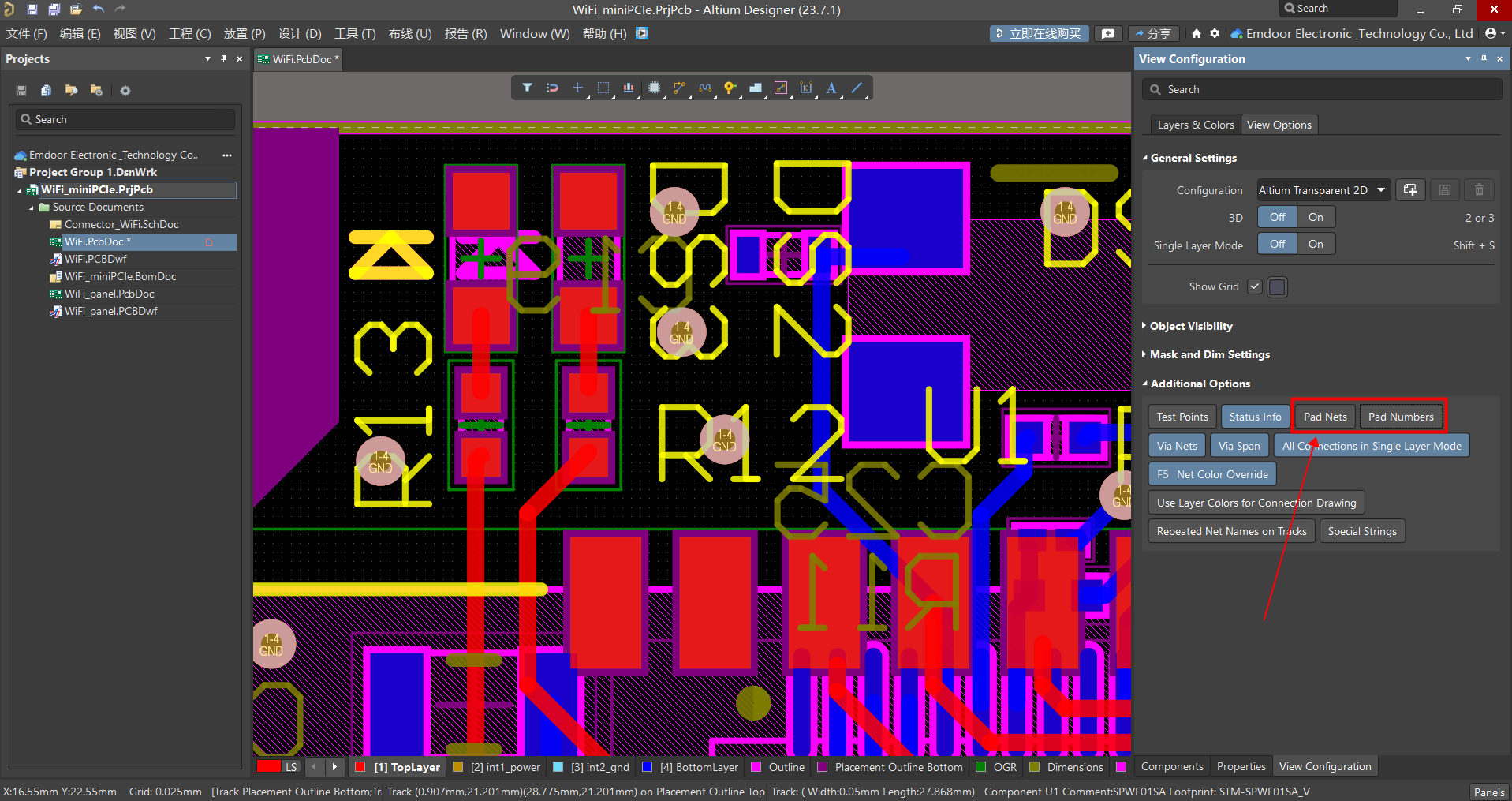

3. 第二个方法【Additional Options】：【Pad Nets】和【Pad Numbers】两个标签单击打开。

图 4

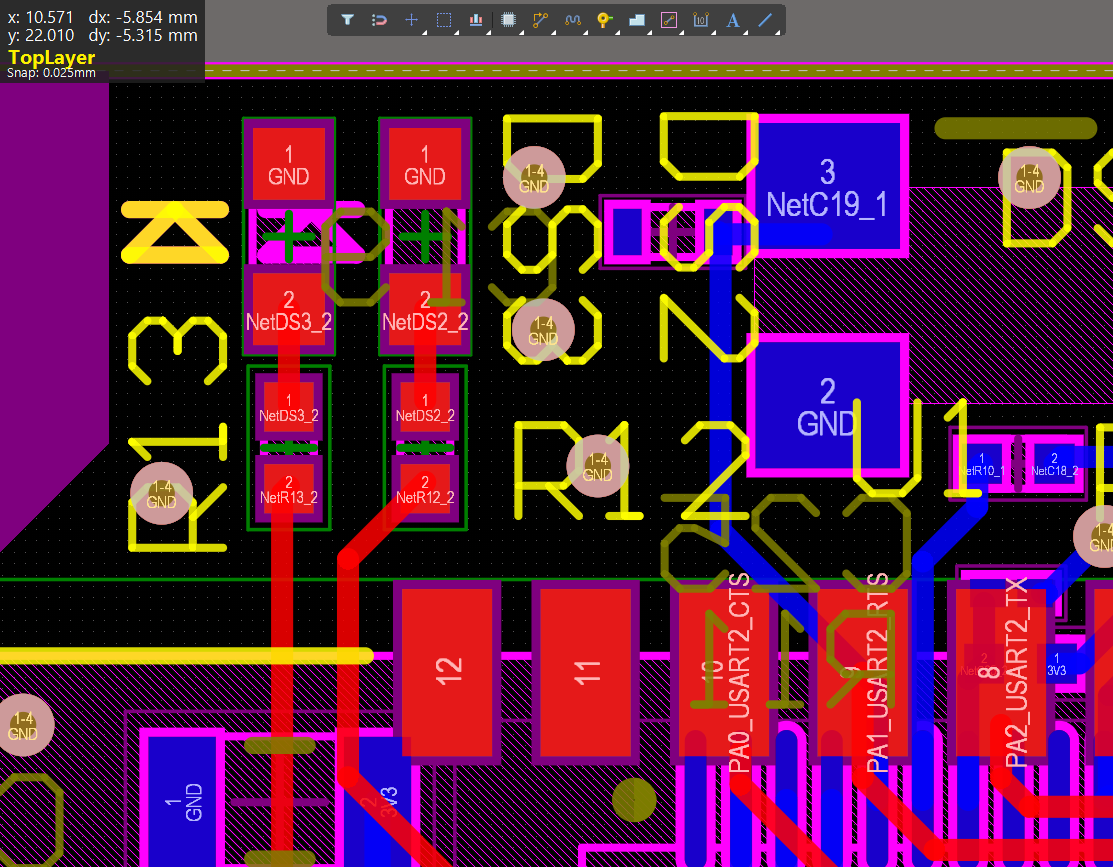

4. 以上两个方法都可以解决，PCB 中焊盘没有信息显示问题。如下图所示。
