1、 文档目标

快速建立异形板框的内缩外扩，并自定义内缩外扩间距。

2、 问题场景

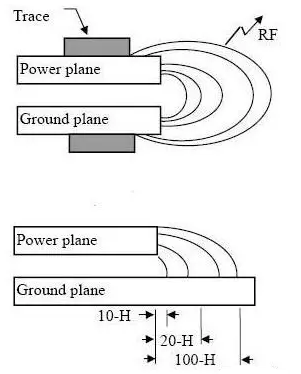

为抑制边缘辐射效应，电源层相对地层内缩20H的距离，也就是需要符合 20H 原则。

若内缩 20H 则可以将 70 的电场限制在接地边沿内；内缩 100H 则可以将 98 的电场限制在内。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.7.1

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

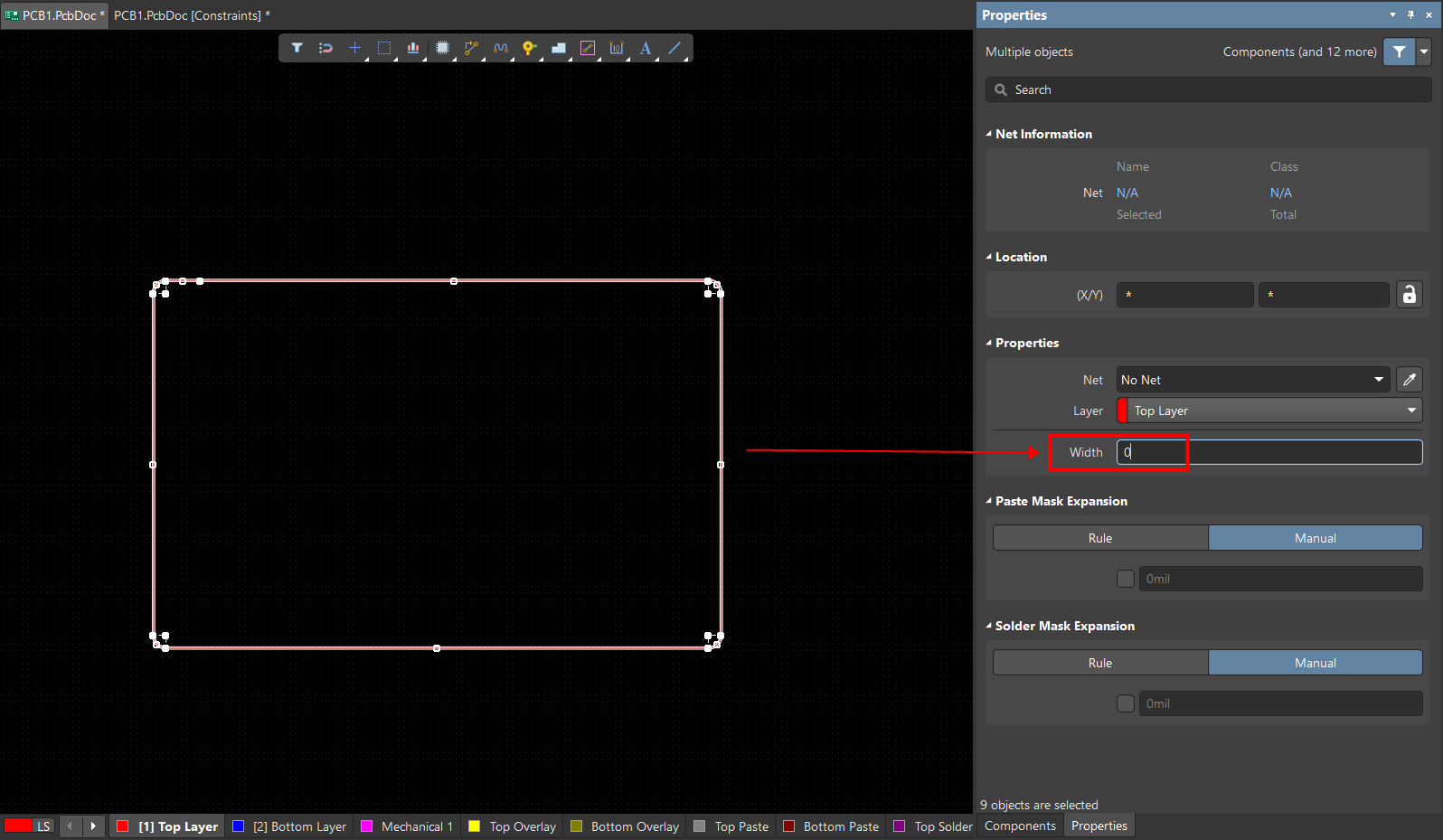

1. 在 TOP层绘制一个圆角矩形（在机械层不行），全选边框，在属性板中将线宽修改为 0mil。

图 2

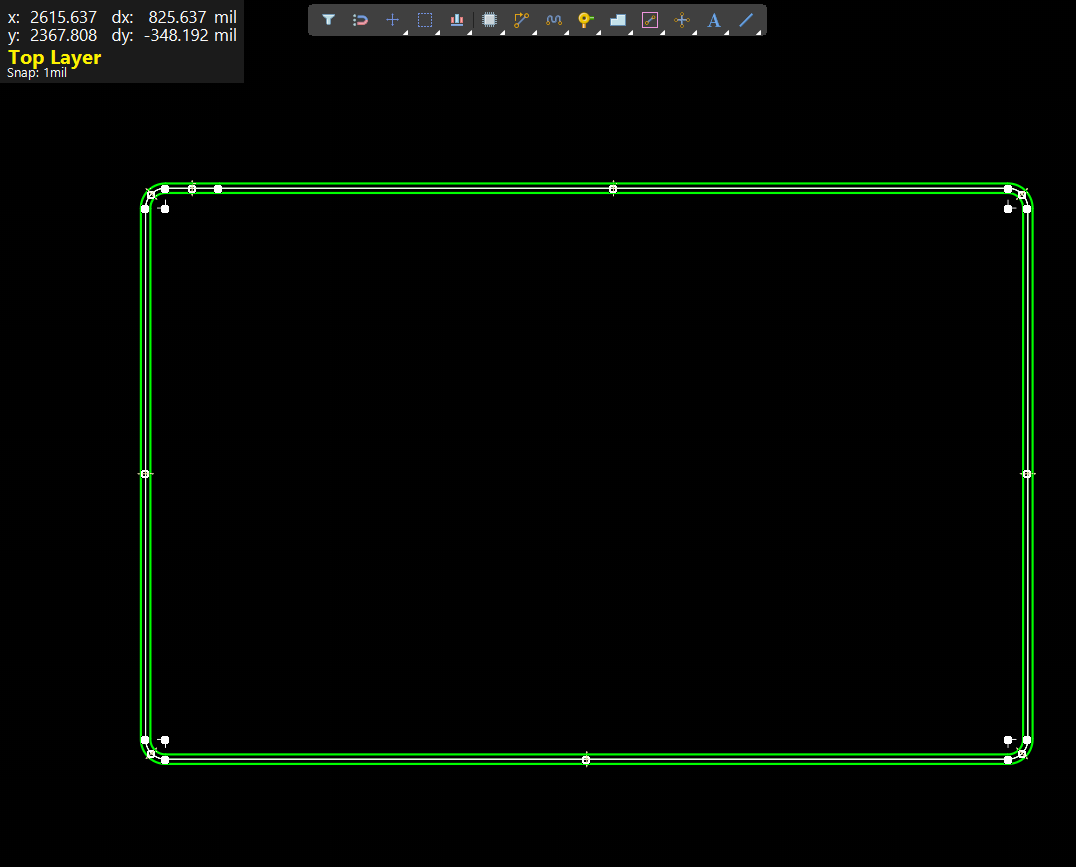

2. 选择外形图，执行命令TJ，就可以得到内缩和外扩图形。

图 3

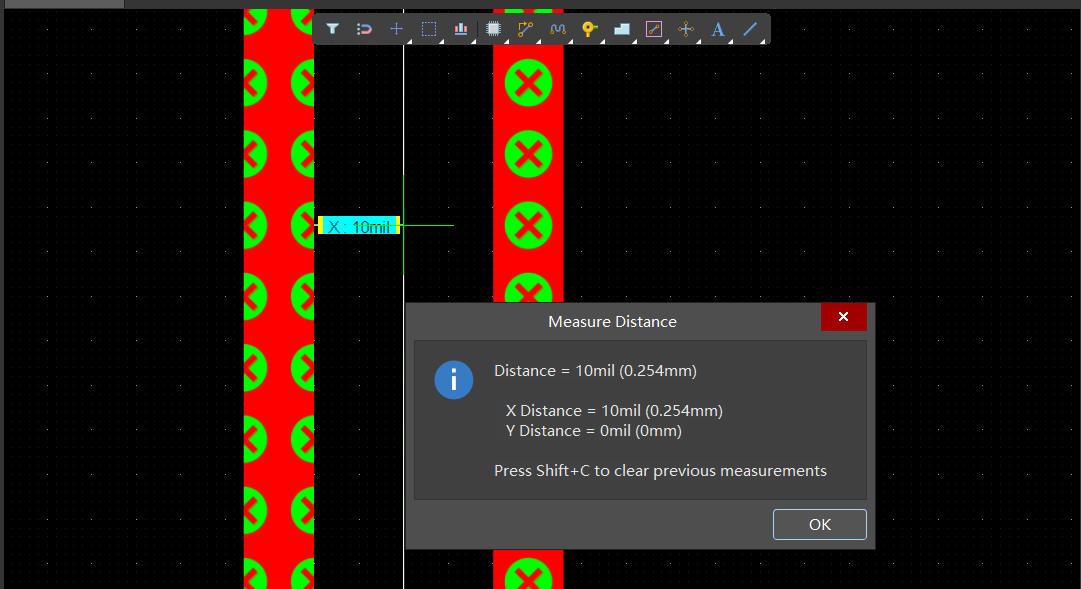

3. 使用测量工具，可以看到内缩和外扩的距离为 10mil。

图 4

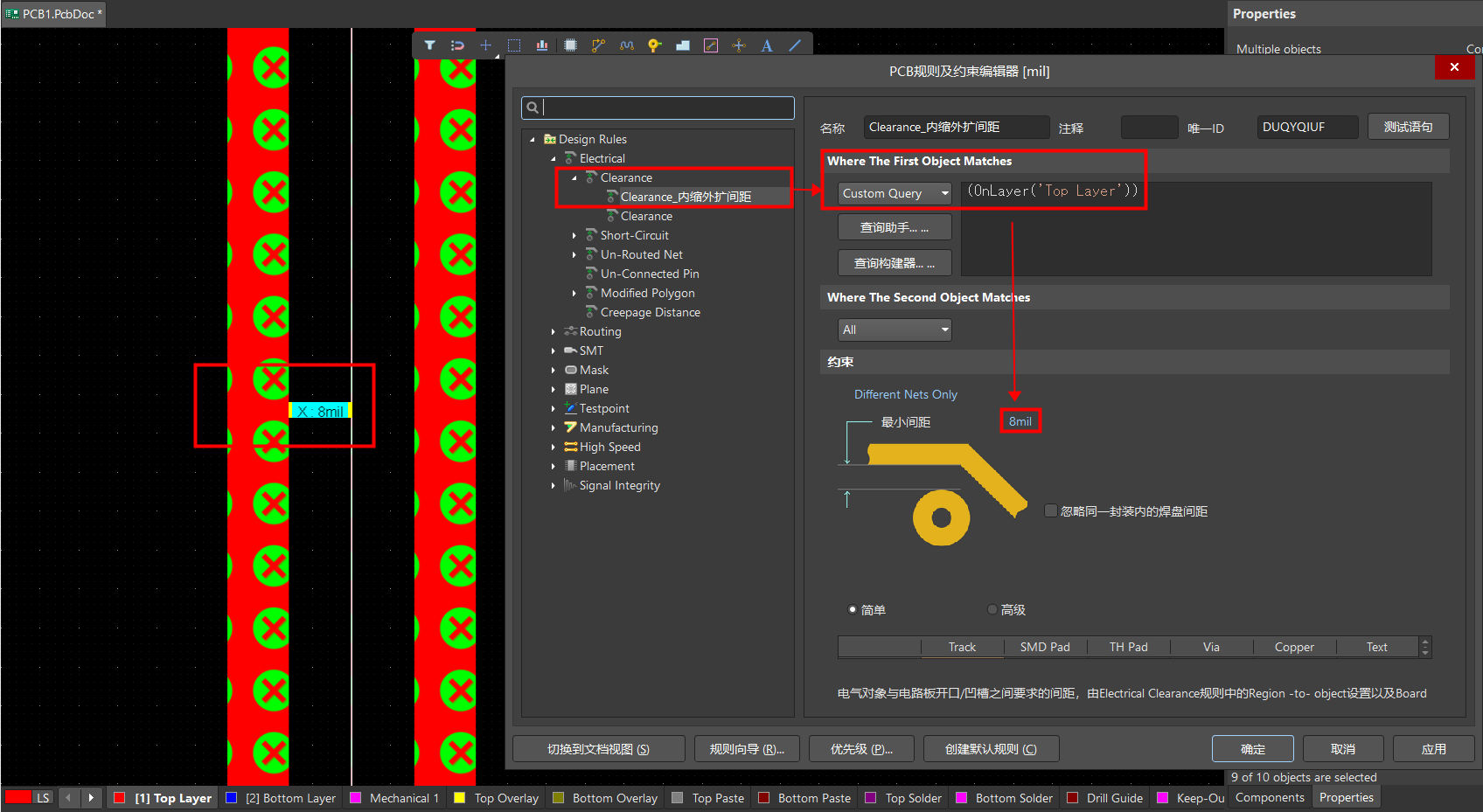

4. 如何自定义设置内缩和外扩的距离，这里可以添加一条规则进行约束。（设置完之后可以将该规则取消使能）

图 5

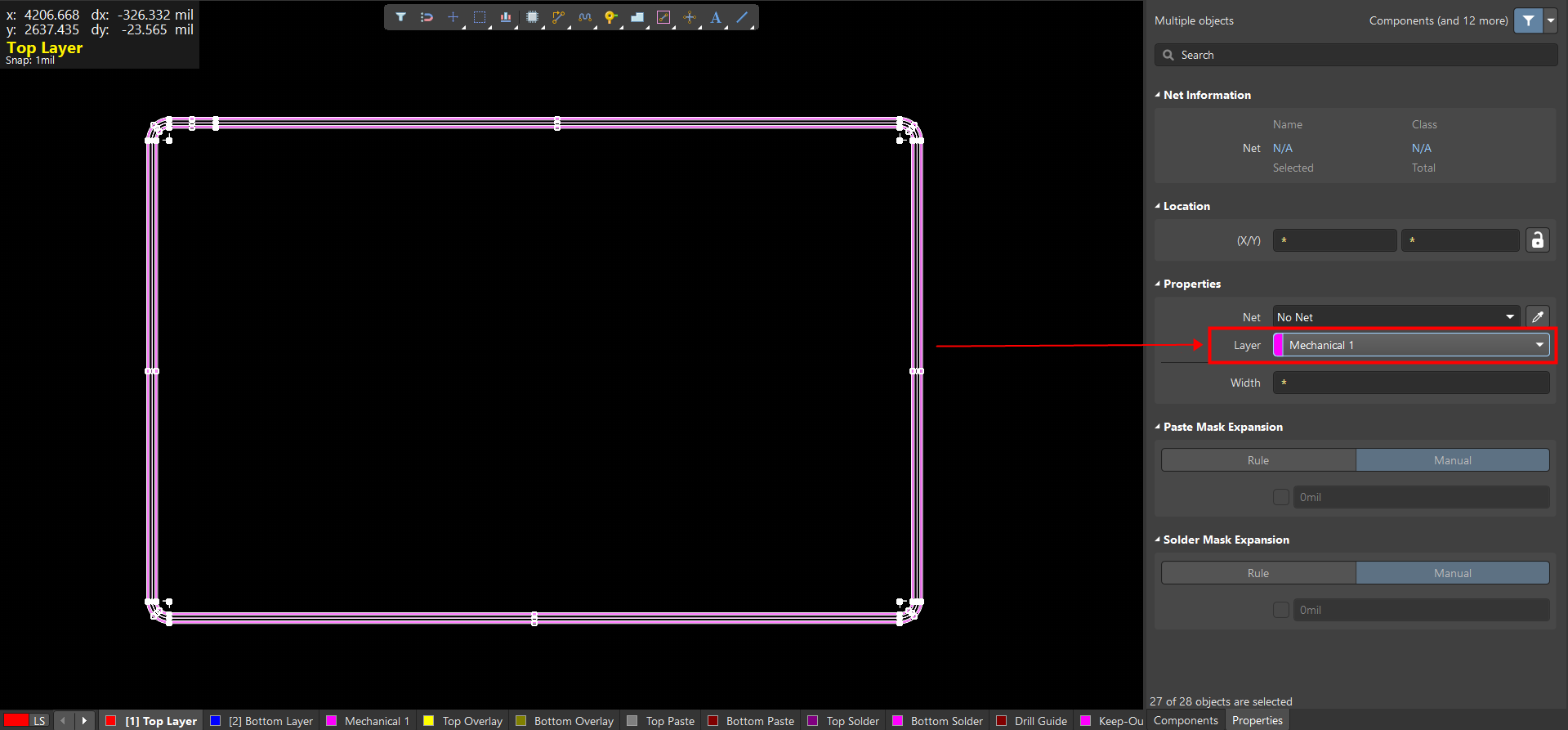

5. 最后全选调整至板框层即可。

图 6
