1、 文档目标

解决 SOP16 封装使用问题。

2、 问题场景

从下表可以看出，SOP 封装中只有 SOP16 出现了两种宽度的封装，所以在使用时一定要注意。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1、从下图中可以看到，封装库的内容非常的全，在使用时如何正确使用两种封装。

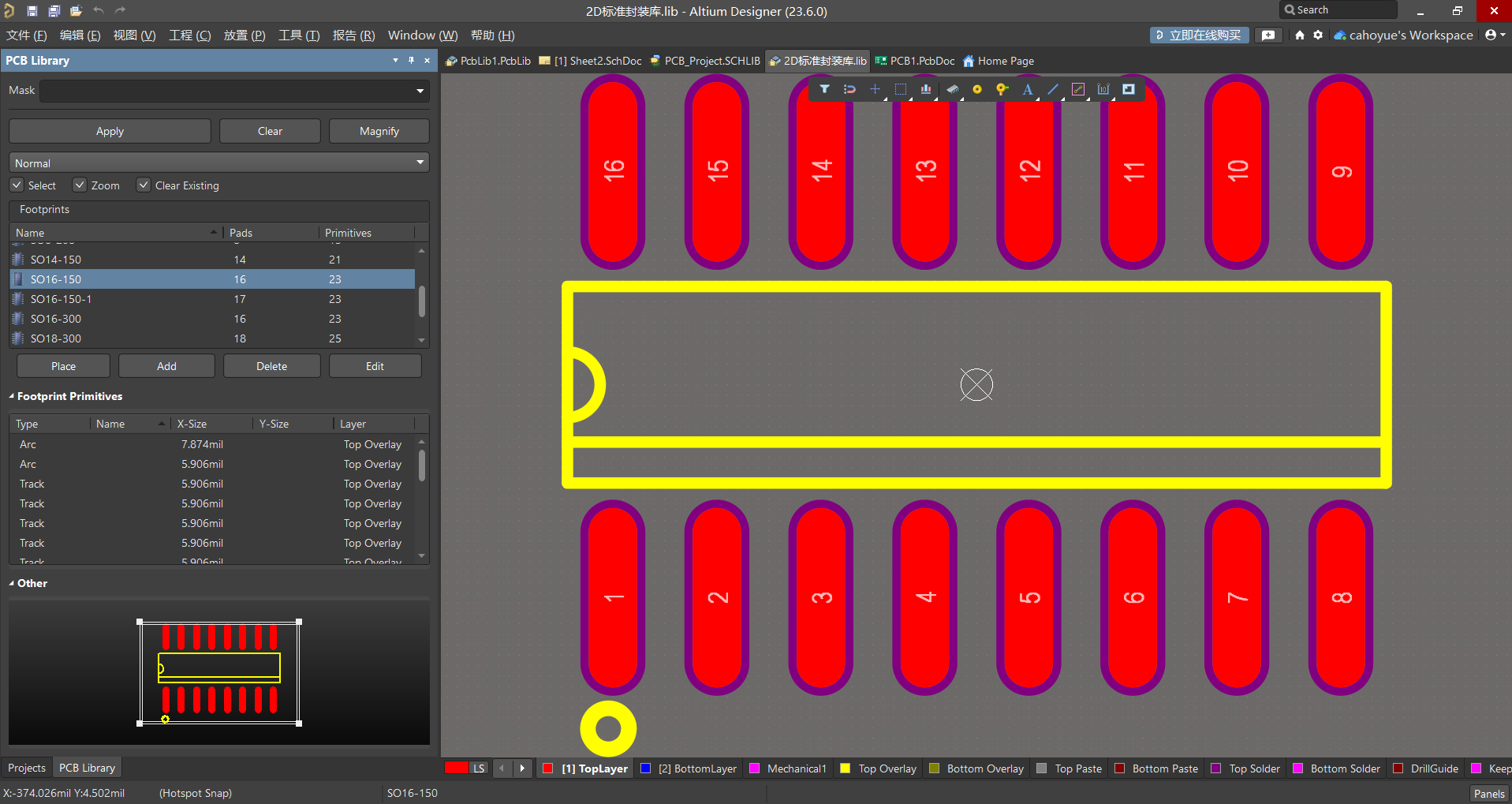

图 2

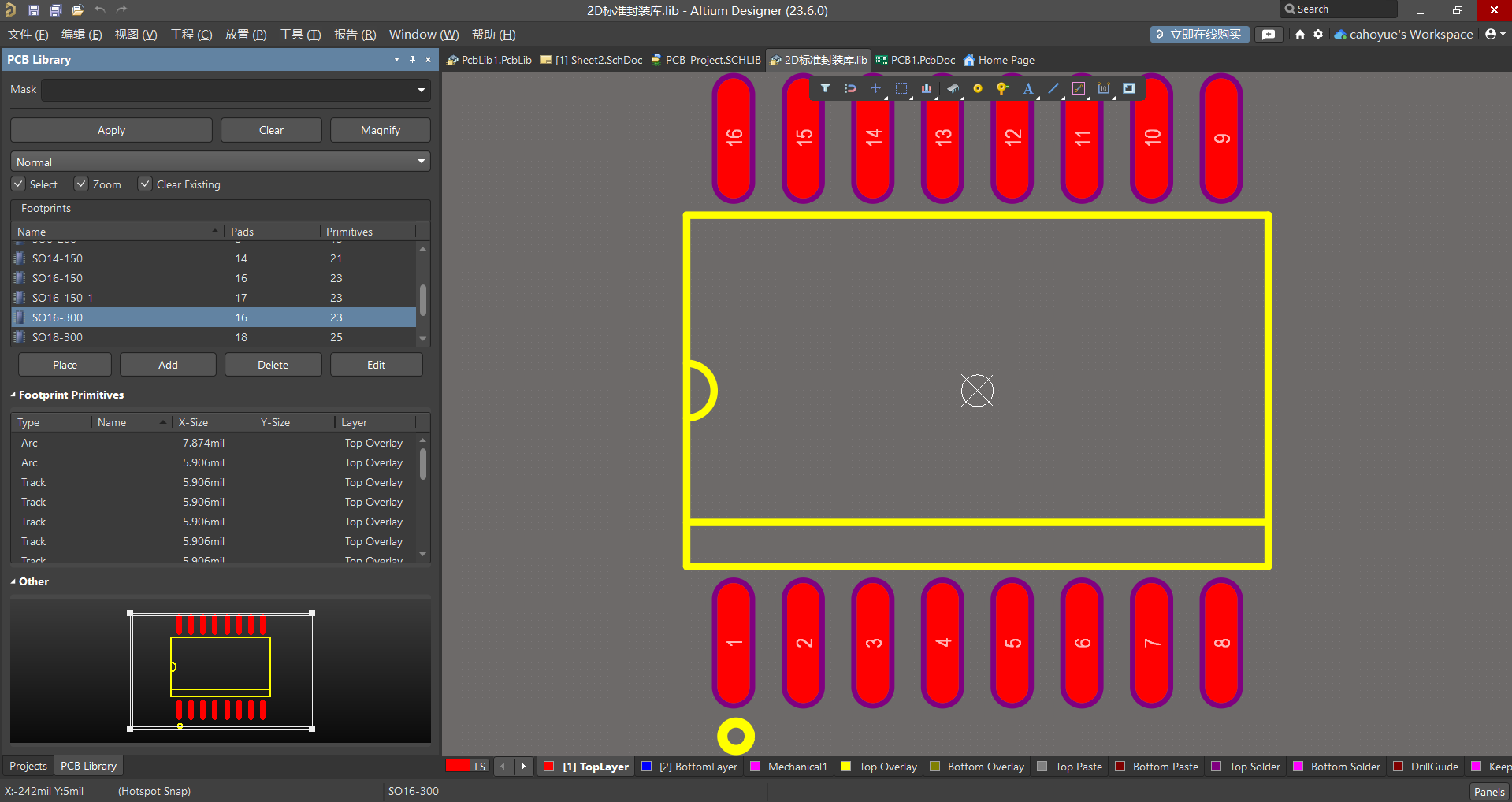

图 3

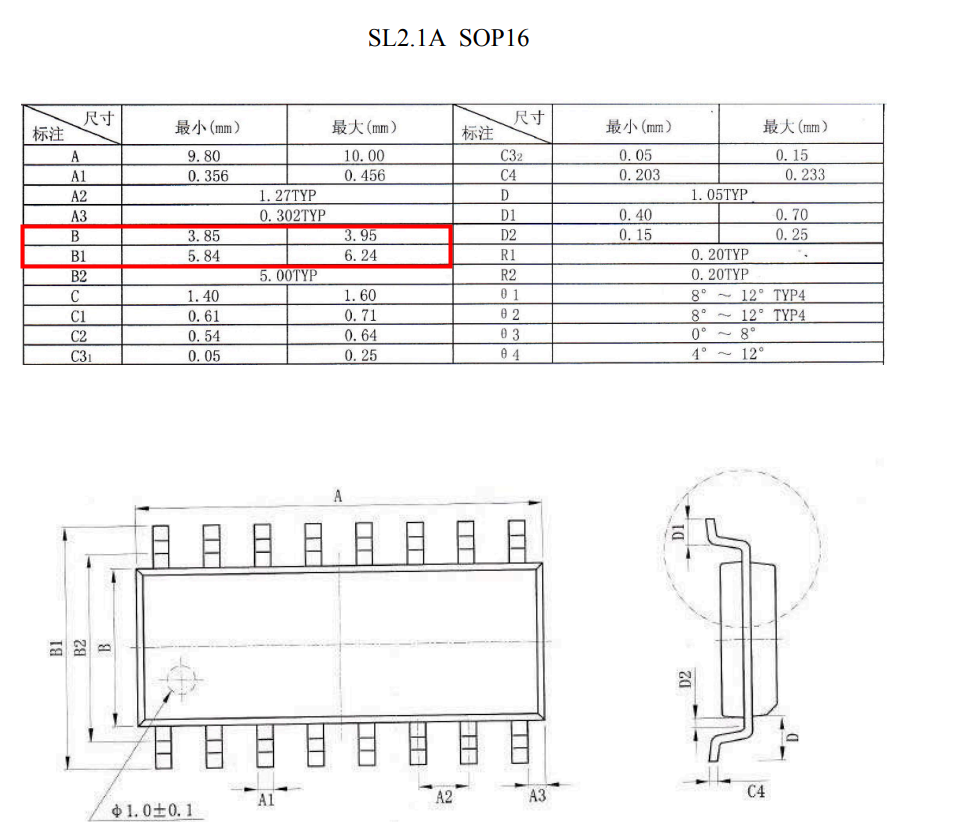

2、首先找到 SOP16 器件数据手册中的封装数据信息，例如下图 SL2.1A 的数据，可以看到 B（体宽）3.85mm 转换为 150mil，就可以使用图 2（SOP16_150）该封装。

因此，使用 SOP16 封装时要先查看数据手册，使用正确的封装。
