1、 文档目标

如何让原理图编译时找出元器件上未连接的Passive Pin。

2、 问题场景

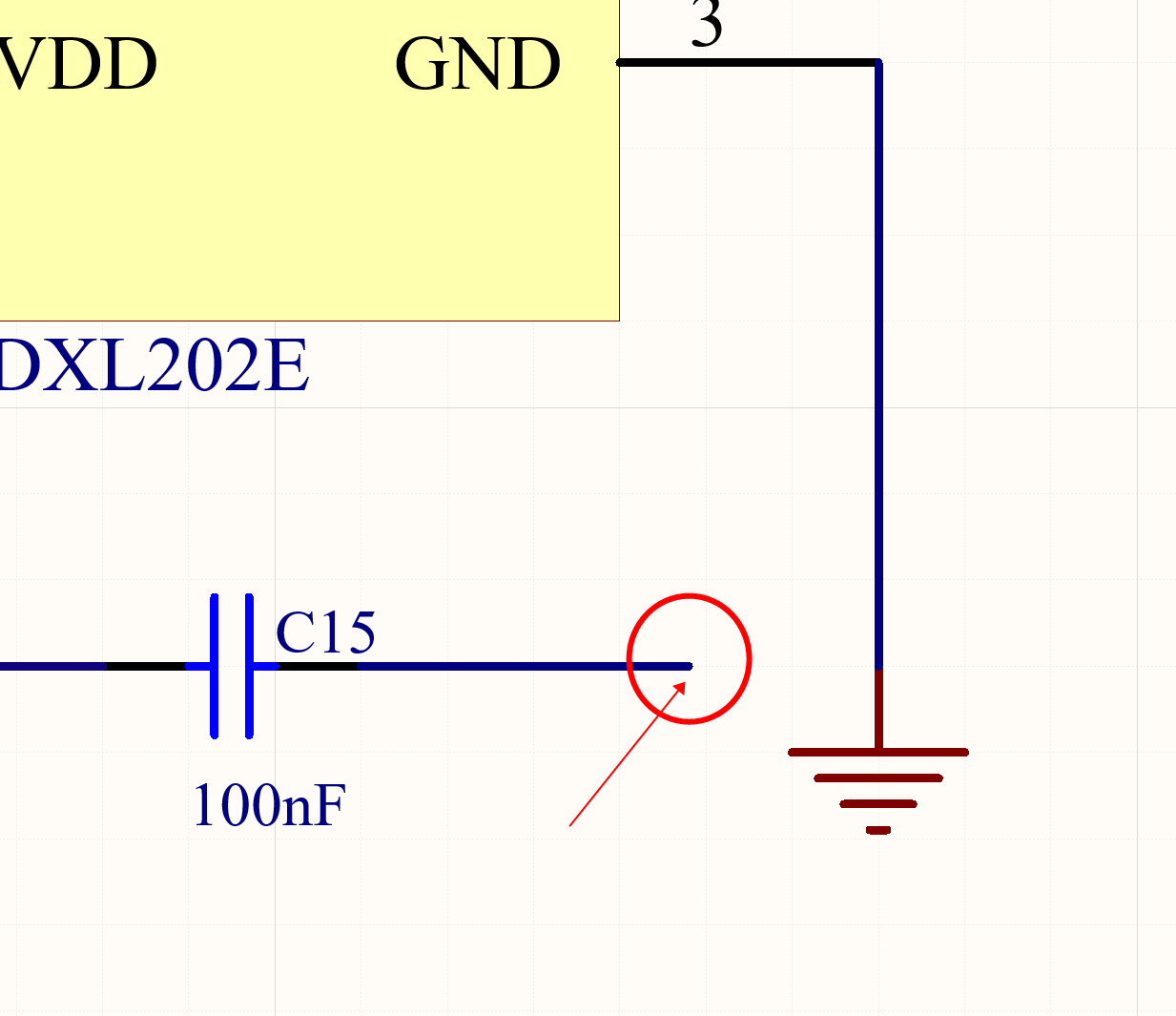

当引脚属性（Pin type）为passive时，原理图编译的默认规则是不会去检查它们是否有连接的。在实际设计过程中，经常会有导线虚连，漏连的事情发生。这些错误是应该被找出来并修正的。那么，如何设置原理图编译规则才能让AD能够帮我们找到这些Pin。

图 1

3、软硬件环境

1）、软件版本：AD23.11.1

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

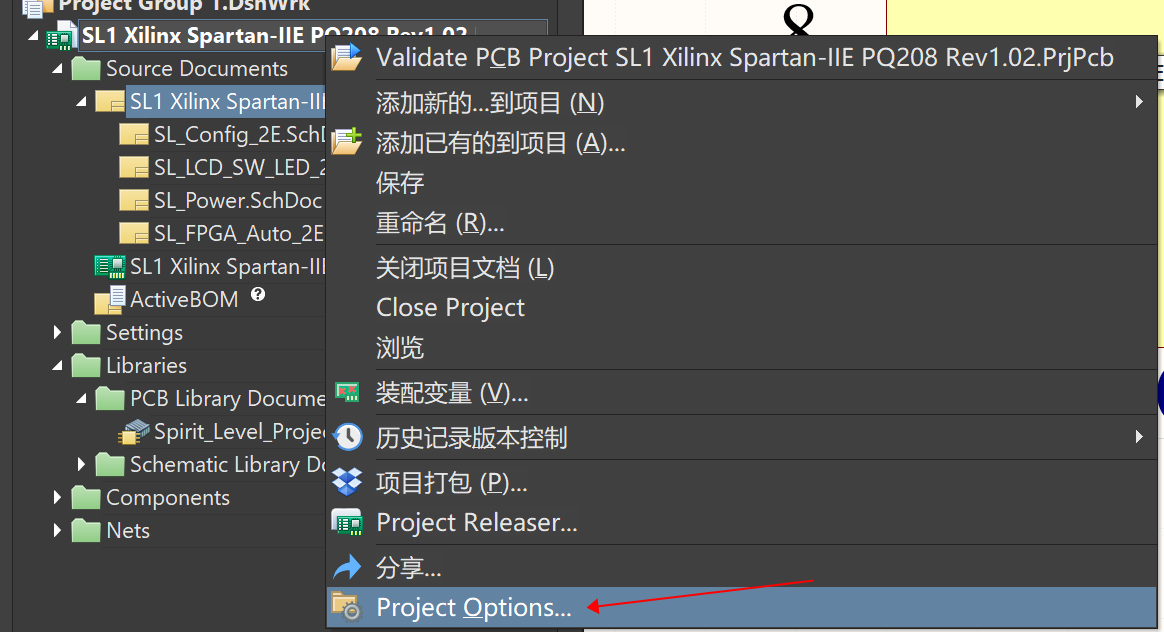

1）、打开项目选项。

图2

2）、在Connection Matrix中找到Unconnected和Passive对应的一格，可以看到AD默认是绿色的即不报错（No Report）。将其改为警告（Warning）或者报错（Error）。

图 3

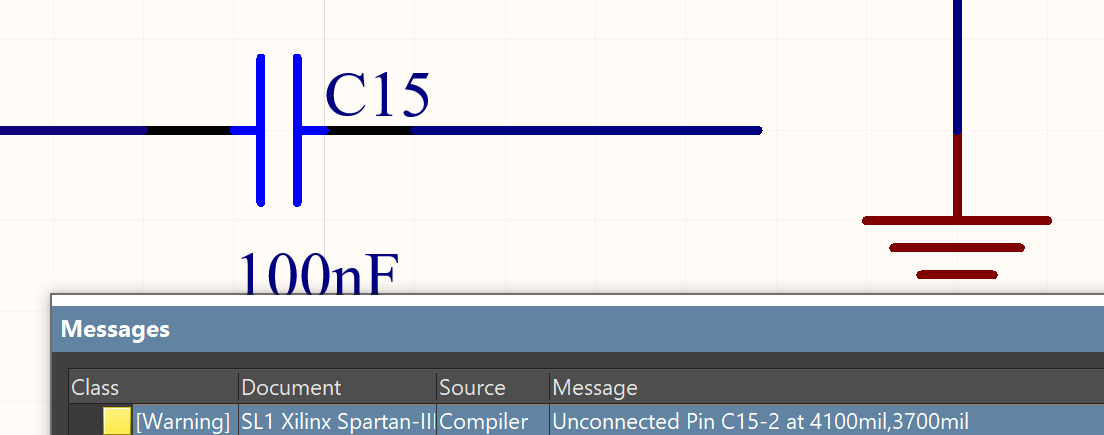

3）、再去运行原理图编译，就能看到未连接的被找出来了。
