1、 文档目标

如何实现铺铜开窗同时铺铜上的过孔盖油的操作说明。

2、 问题场景

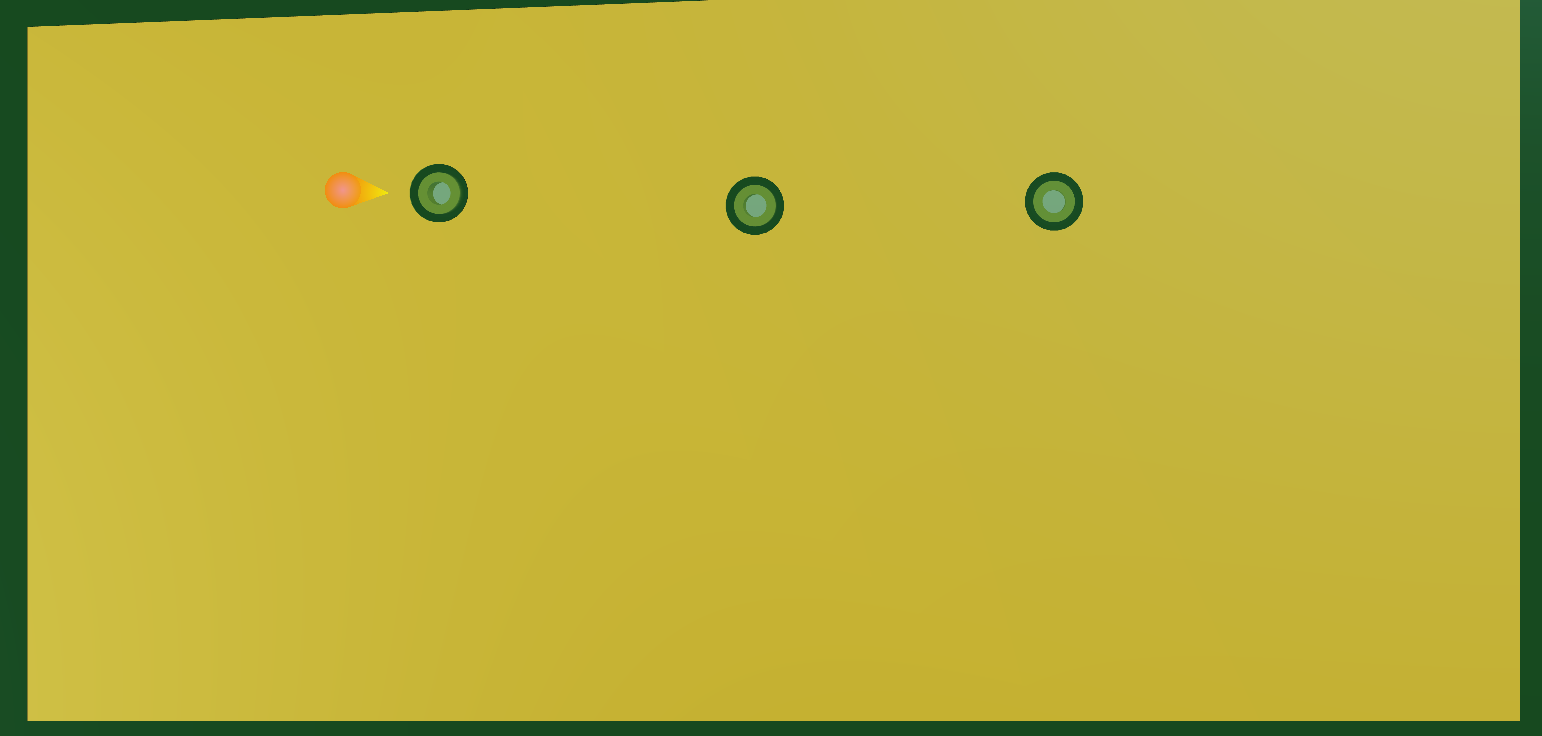

PCB的铺铜需要开窗去除绿油露出铜皮，但是在铺铜上的过孔不要开窗，依然保持盖油，如图1所示。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.4.1

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

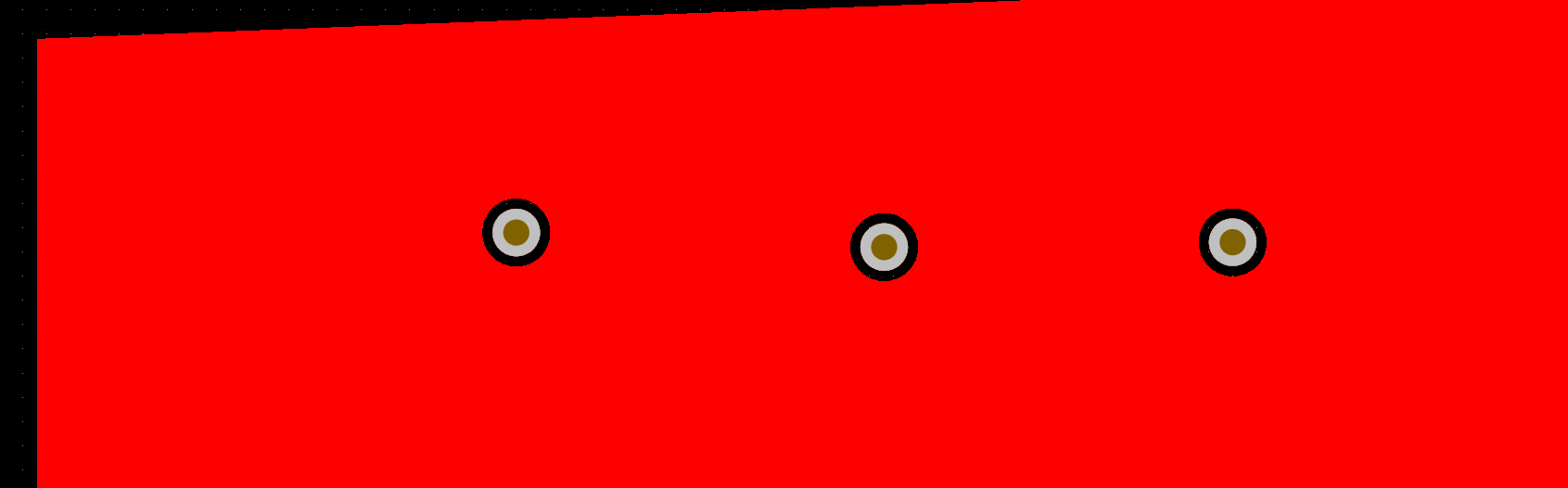

1）、在铺铜上放置过孔后，将该铺铜进行重铺，让铺铜避让过孔，如图2。

图2

2）、复制该铺铜，并且进行原位粘贴，选中复制的铺铜，执行“工具”--“转换”--“将多边形铺铜分解为离散元素”。转换后，原polygon属性的铺铜将变成region。

图 2

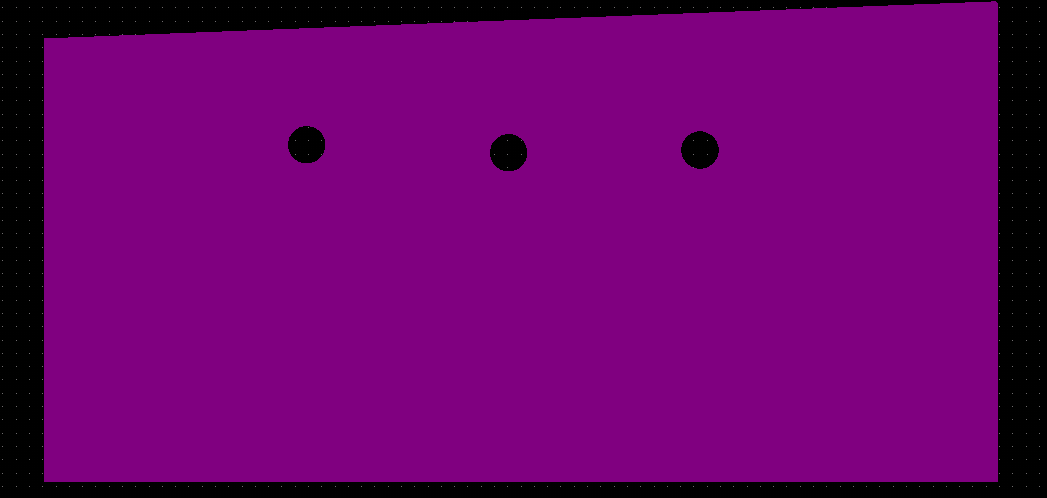

3）、此时，region上原铺铜避让过孔的位置会依然保留开孔。选中此region，在属性中将它的层更改为Top Solder，如图3。

图3

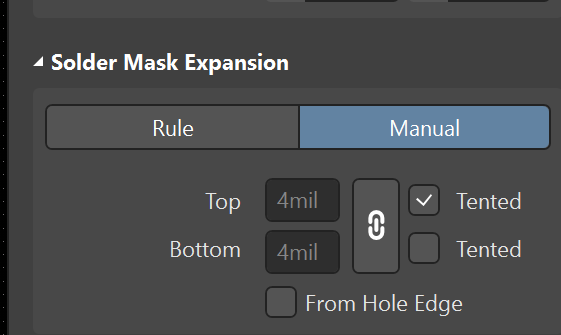

4）、在过孔属性中的Solder Mask Expansion中，勾选Tended，让过孔盖油。

图4

5）、进入3D模式，就能看到已经实现铺铜开窗，同时铺铜上的过孔依然有盖油的效果。
