1、 文档目标

PCB导出Step文件时出现"Failed to Export"的问题排查方法。

2、 问题场景

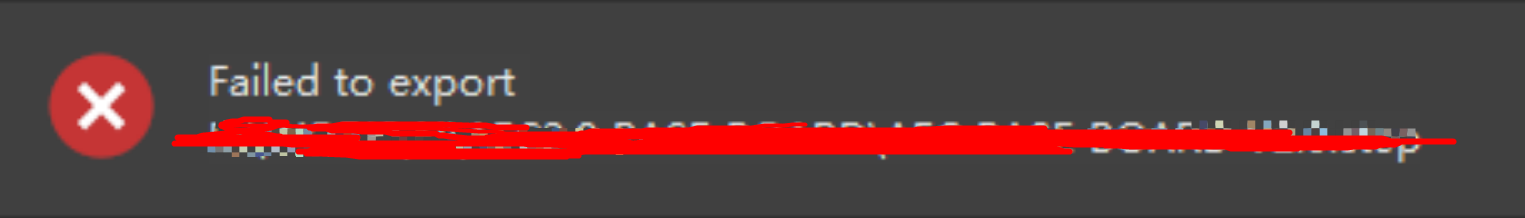

完成PCB设计后需要导出PCB Step 3D文件的时候，AD提示"Failed to Export"导出失败。

图 1

3、软硬件环境

1）、软件版本：部分版本

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

这个问题是由于元器件3D模型异常引起的。但是在PCB上，元器件3D模型都能正常显示，问题出在哪里？

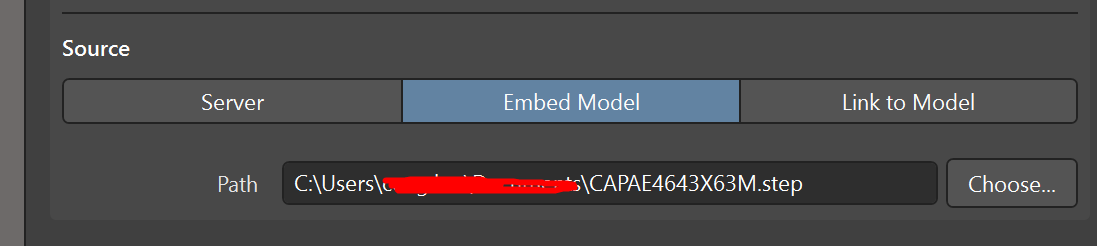

首先，3D模型都能显示，那表示封装3D模型本身没有问题，原因就在文件名或者存放3D模型的路径上。在AD中，给元器件封装添加3D模型有两种方法，一种是直接在AD中绘制3D模型，另一种是从外部导入现成的step模型。在AD中绘制，该3D模型和封装是完全一体的，不会有任何问题。但是，如果是从外部导入的step模型，则存在一个3D模型存放路径，见图2。部分版本AD在这里不能有中文字符，不管是3D模型的文件名还是路径，一旦有中文就会导致PCB文件导出step出错。

图 2

解决方法很简单，就是将文件名或者保存路径中的中文改成英文，然后在封装中重新导入该3D模型，保存后将对应封装更新至PCB，这样操作后再去进行PCB step导出就正常了。
