1、 文档目标

创建元器件库时将元件类型选择了Net Tie对PCB布线的影响。

2、 问题场景

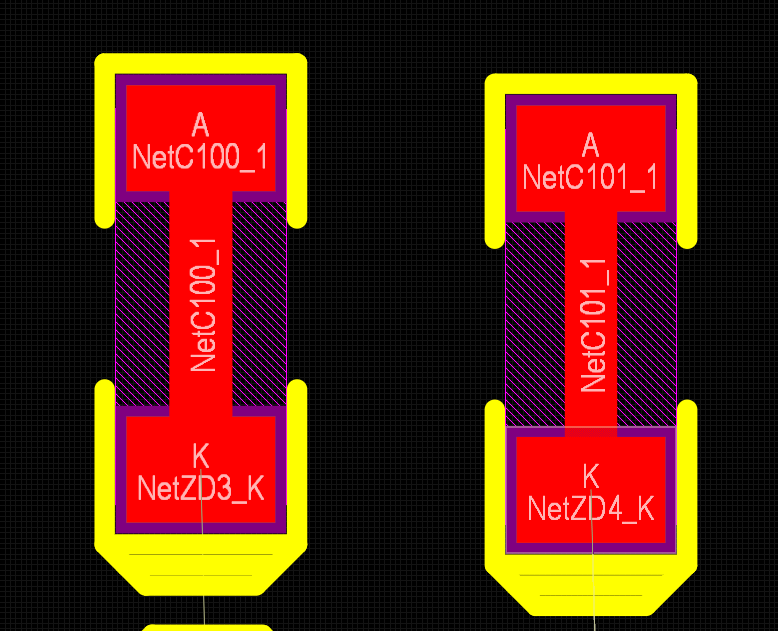

进行PCB布线时，发现图1元件不同网络的焊盘可以连线，并且DRC检测不报错。

图 1

3、软硬件环境

1）、软件版本：无关

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

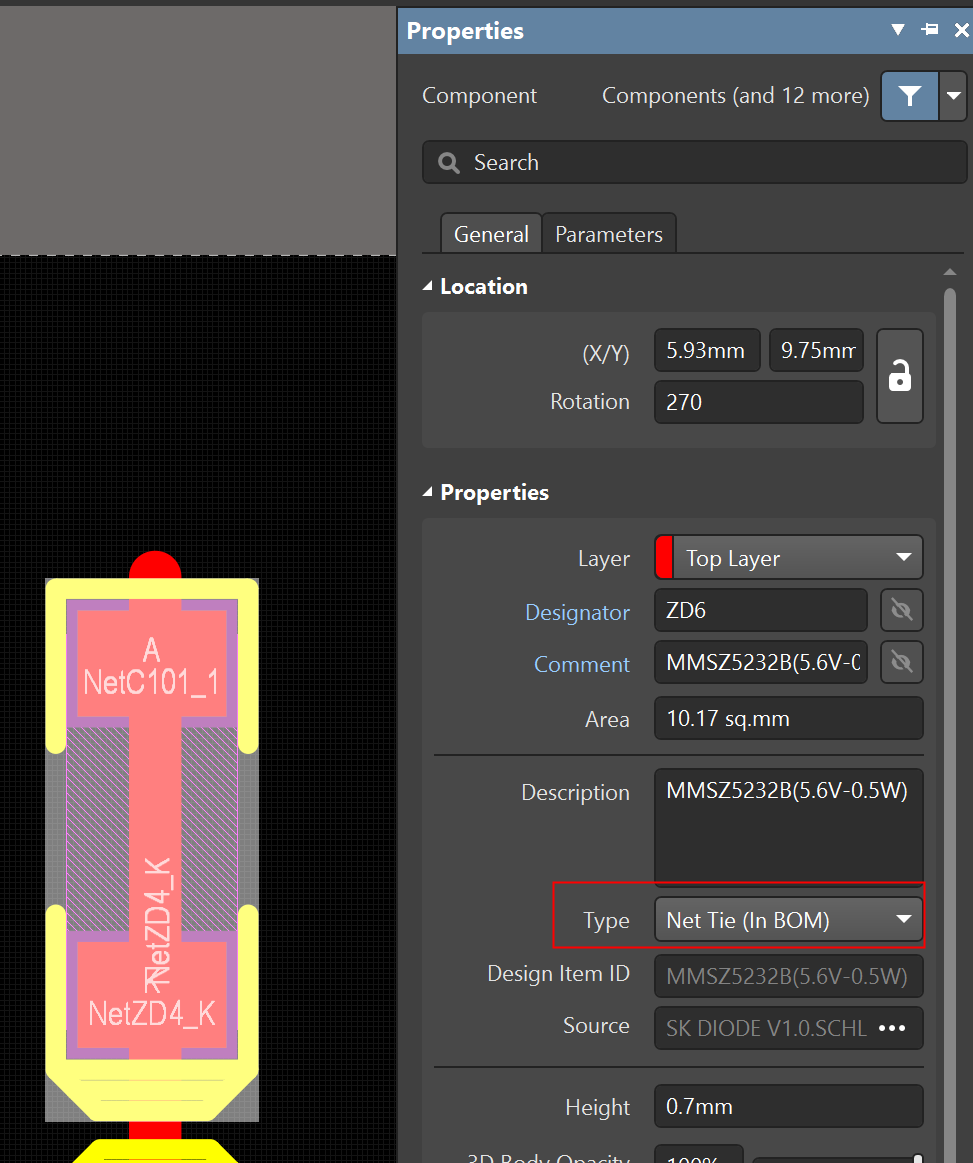

创建元件库时，需要选择元件类型，默认标准元件都是Standard，当元件类型错误选择了Net Tie之后，对PCB布线会产生影响，Net Tie不同于Standard，将一个元件的类型设置为Net Tie之后，该元件将可以作为跳线使用，不同网络的焊盘与焊盘之间可以进行连接，并且DRC不会报错，如图2。

图2

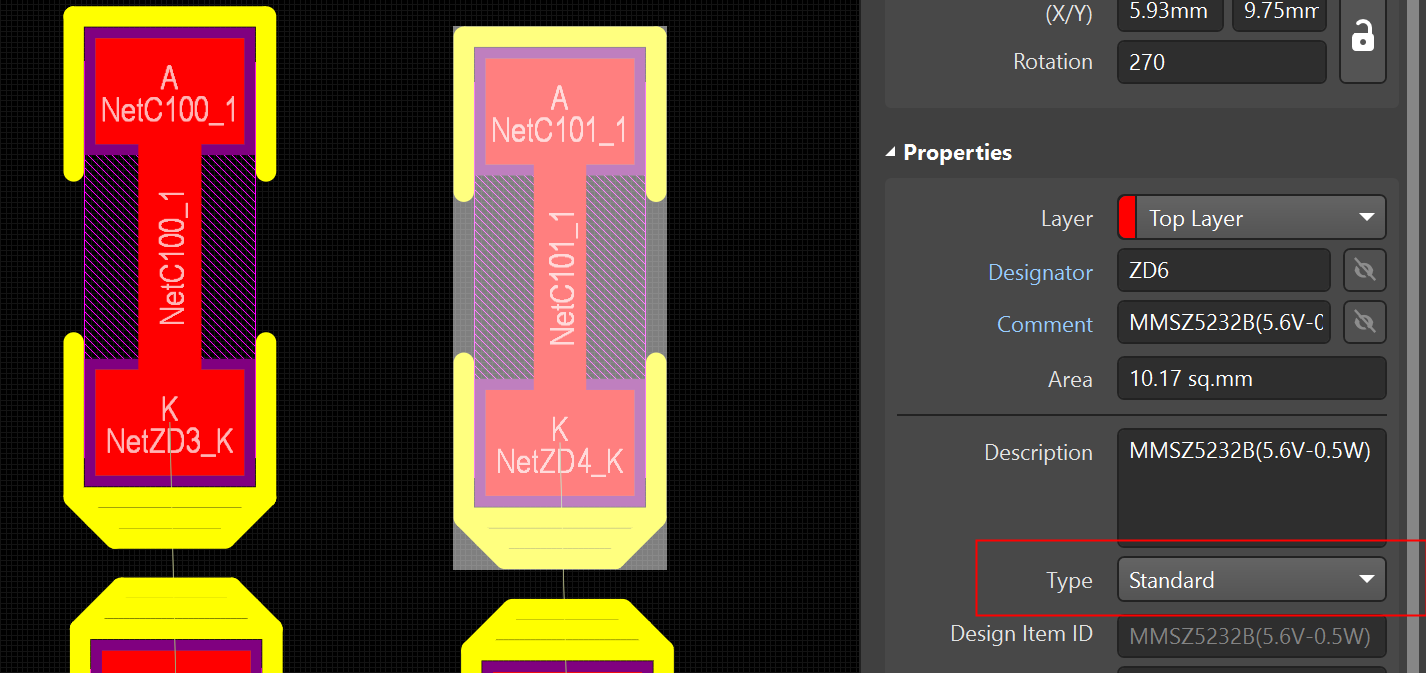

如果PCB布线时遇到此类情况，查看该元件属性，将元件类型（Type）从Net Tie改为Standard，即可解决此问题。

图 3

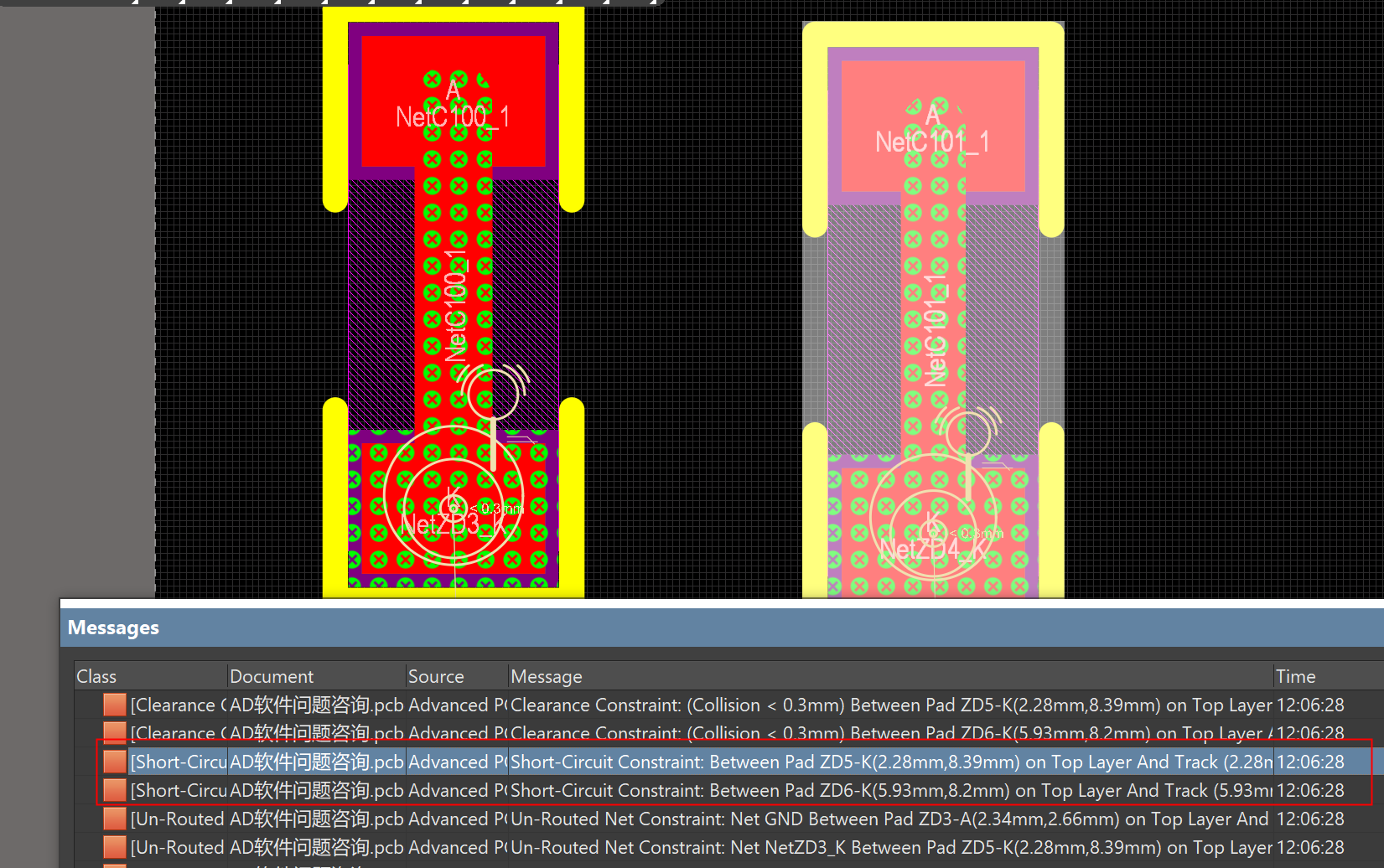

运行DRC检查，检查出不同网络的短路报错。

图4
