1、 文档目标

原理图中连接飞线显示的设置。

2、 问题场景

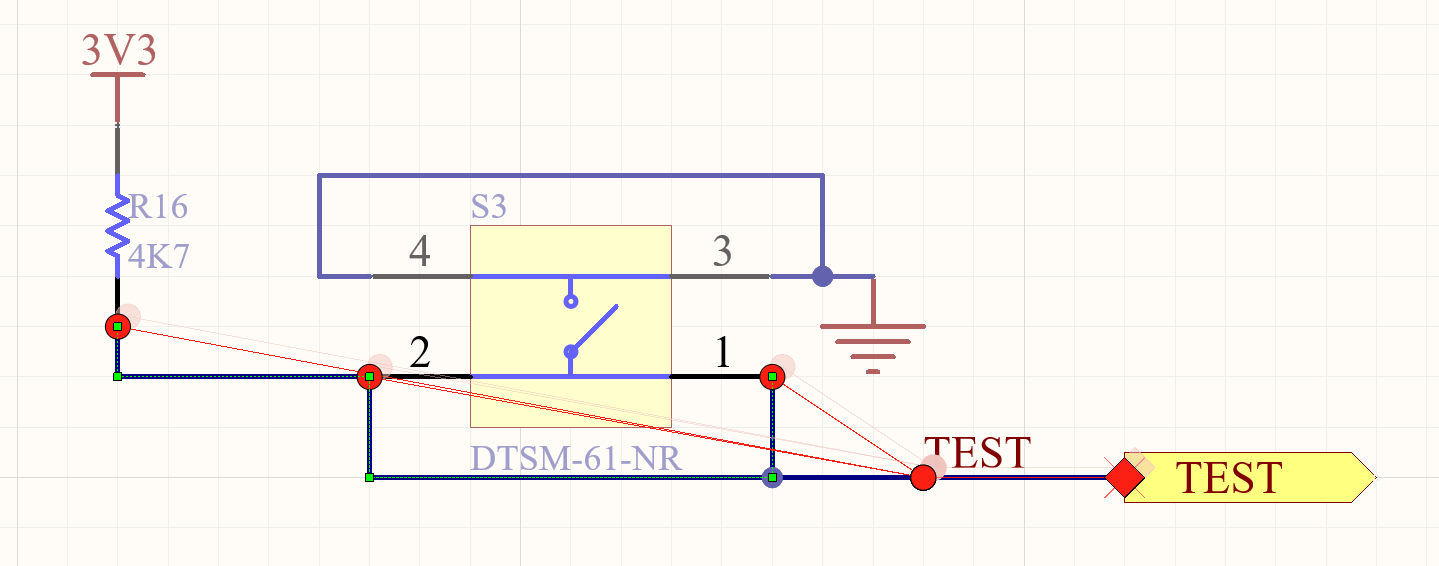

飞线是电子设计工具中一项重要的功能，尤其是在PCB中用来显示Pin和Pin的连接关系，指示工程师布线。在原理图中也有飞线功能，但是不常用，通常在后期检查时使用，如图1所示。

图 1

3、软硬件环境

1）、软件版本：Altium Designer 23.6.0

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

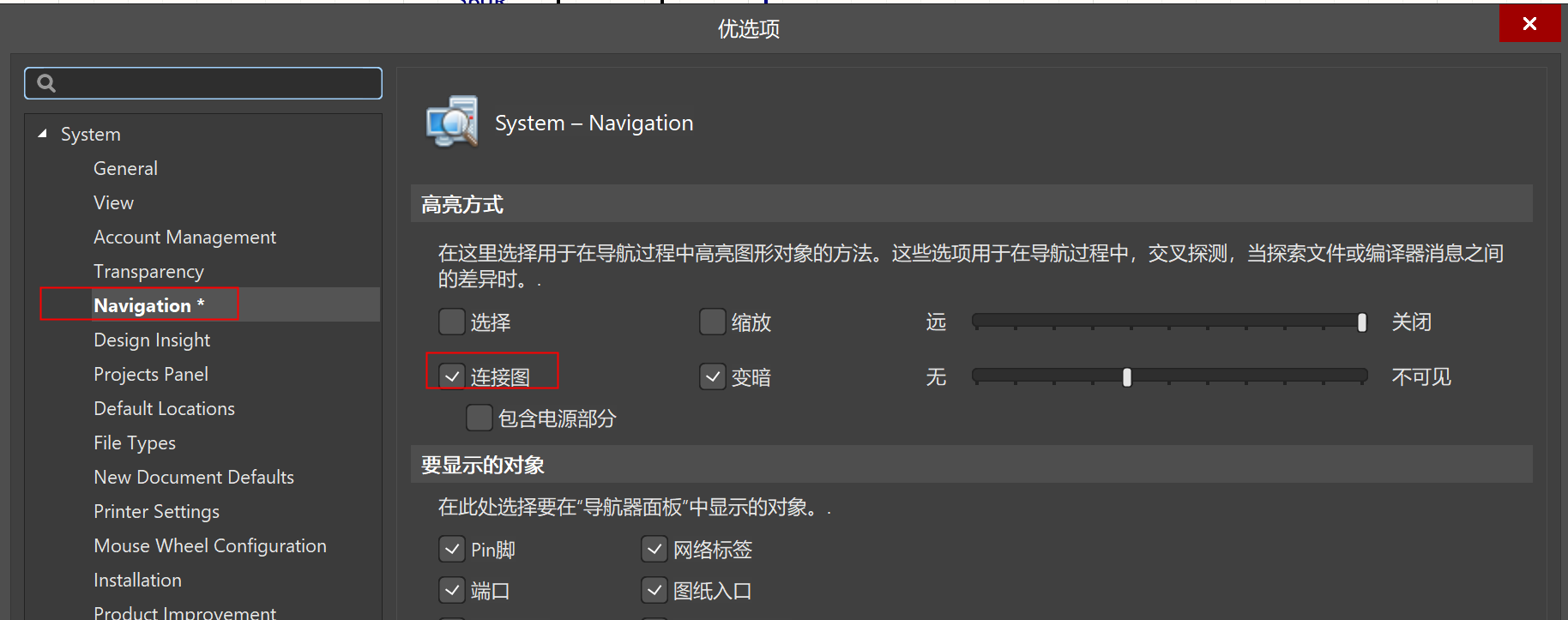

1）、打开有选项设置，找到Navigation设置，勾选“连接图”。

图2

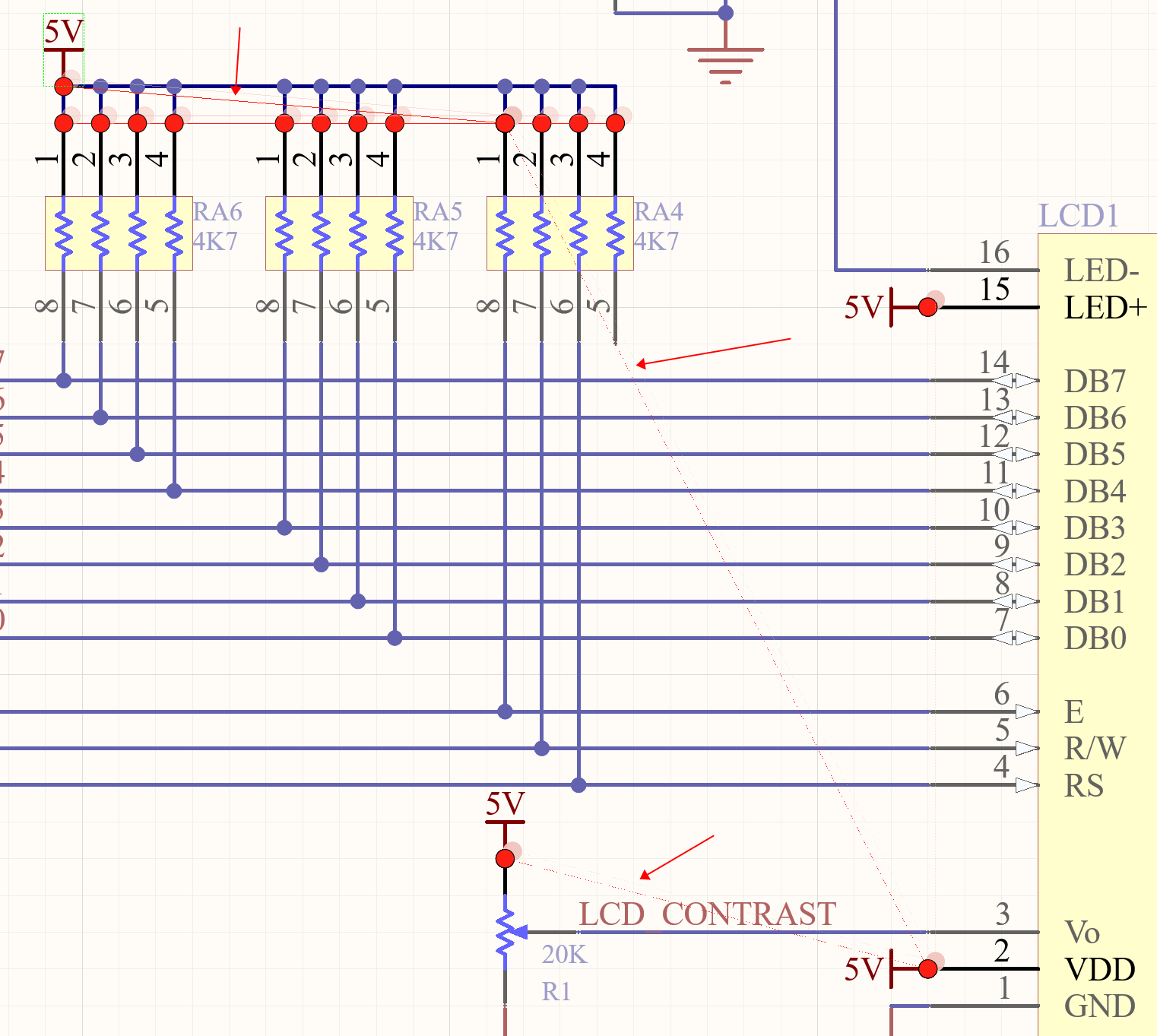

2）、在原理图中按住Alt键，鼠标点击任意网络，会显示飞线指示该网络的各个连接节点，如图3。

图 3
