1、文档目标

PCB设计后期检查中找出没有网络的线头 。

2、应用场景

PCB设计过程中，因对布线布局做修改，会不可避免的留下一些没有删除干净的线头，这些线头在PCB实物上就是一小块铜，如果没有在PCB文件中将这种线头删除，会直接影响到实物质量。虽然可以通过DRC检查来找出这种线头，但是通过DRC检查报告只能逐条去查找，不够效率。本文将介绍一个更加简单、高效的查找方法。

3、软硬环境

1）、Window 10

2）、AD23.4.1 （AD版本无限制）

4、解决方法

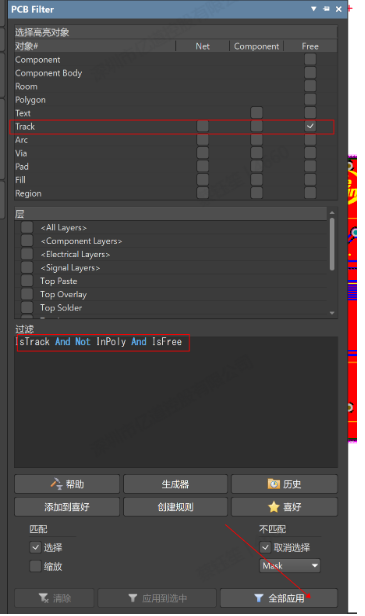

通过PCB Filter可以快速找到这种线头，并且完整显示，方便定位修改。方法很简单，打开PCB Filter面板，由于要找的是线头，所以选择高亮对象就是Track。线头没有网络，也不和任何元器件连接，所以在Track的条件中勾选Free，在下方的“过滤”栏，可以看到对象条件语句。

图 1

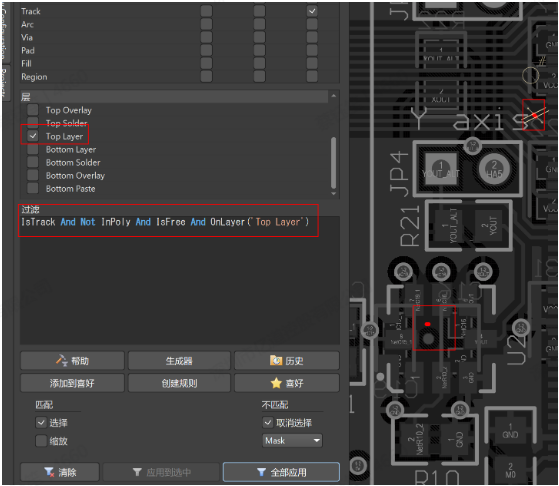

点击“全部应用”，PCB会全部变暗，仅线头会以高亮形式显示，通过放大、拖动，很明显就能看到当前PCB上需要找出的线头。

图2

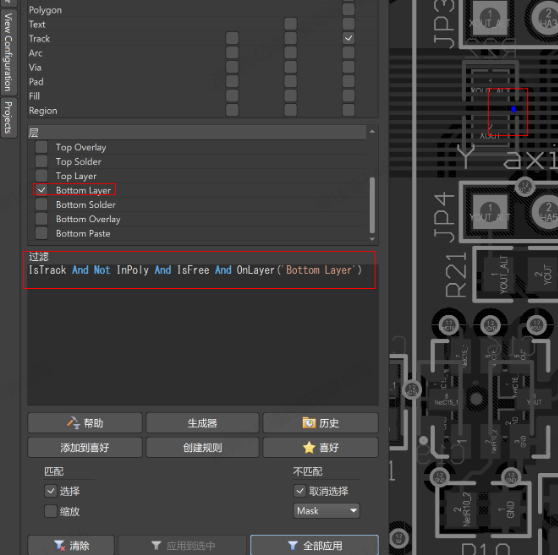

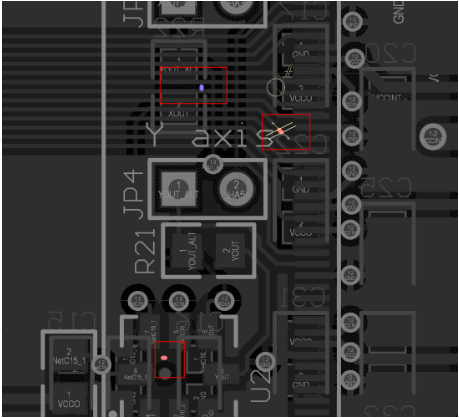

除了默认的全局显示，还可以通过层选择来高亮显示对应层的线头，此处需注意，勾选层之后，再次点击“全部应用”才会显示对应层。图3和图4分别为只显示Top层和Bottom层的线头。点击“清除”可以关闭高亮显示，回到正常显示状态。

图 3

图4
