1、文档目标

PCB设计后期检查中找出没有连接的网络

2、使用场景

PCB设计后期，需要检查是否所有网络都已连接布线。虽然未连接的网络会有飞线显示，但是由于布线后期整板布线密度较高，虚连，断连的网络用肉眼难以轻易发现。用DRC检查也可以找出未连接的网络，如果PCB中DRC问题较多，查找起来就不是很方便。使用PCB Filter面板来达成目的相比DRC更简单、快速。

3、软硬环境

1）、Window 10

2）、AD23.4.1 （AD版本无限制）

4、解决方法

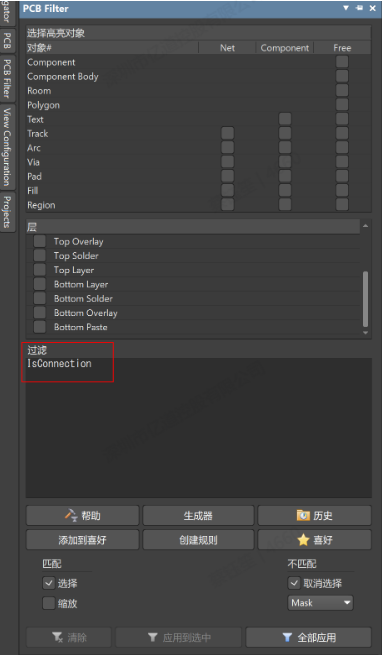

通过PCB Filter可以快速找到未连接的网络，并且以高亮显示显示，方便工程师连接布线。方法很简单，打开PCB Filter面板，在“过滤”栏直接输入“IsConnection”。

图 1

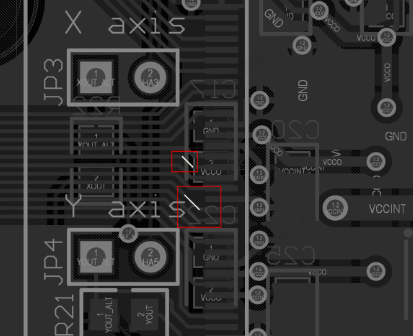

点击“全部应用”，PCB会全部变暗，未连接网络的飞线就会以高亮显示。

图2

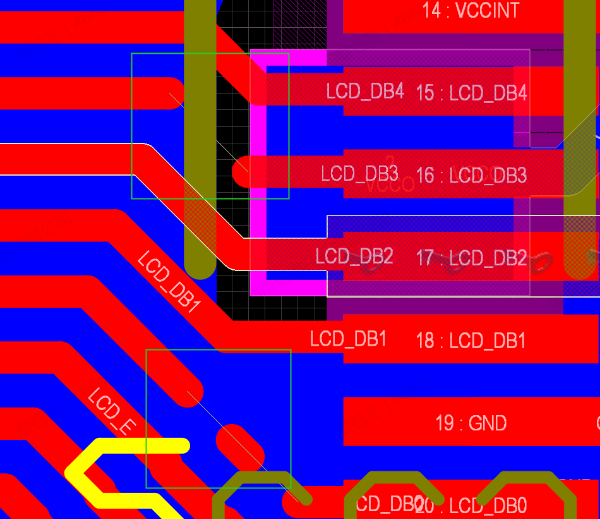

锁定位置后，在PCB Filter面板中点击“清除”恢复正常显示，修改PCB即可。

图3
