1、 文档目标

如何解决小块敷铜无法浇注。

2、 问题场景

在同一个信号层上，不同网络的敷铜，小块敷铜无法完成浇注。

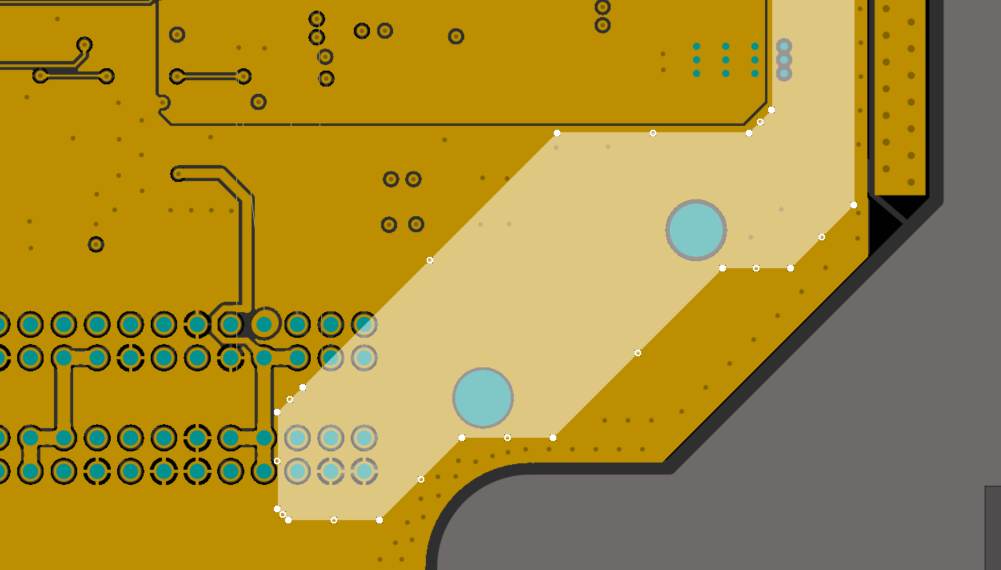

图 1

在给客户远程时，将大块敷铜 Shelve 搁置后，小块敷铜可以进行放置，但是将大块敷铜恢复，小块敷铜又不能完成浇注，如上图相同。

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 11

3）、外设硬件：无

4、使用方法

打开敷铜管理器，可以看到有些小块敷铜的面积为 0，没有成功敷铜。

图 2

执行命令【Auto Generate】敷铜将按从小到大的顺序列出浇注顺序。

图 3

由于同一层敷铜较多，调整敷铜的最佳顺序，因为它可以确保小块敷铜形状不会被较大敷铜阻止浇注。
