1、 文档目标

如何设置规则来防止在丝印上放置过孔，形成报错提示。

2、 问题场景

客户在进行 PCB 设计时，发现过孔和丝印重合，但是软件没有进行提示。对于制板来说，板子做出来，过孔的地方丝印就没有了，造成丝印不全，影响正常使用。

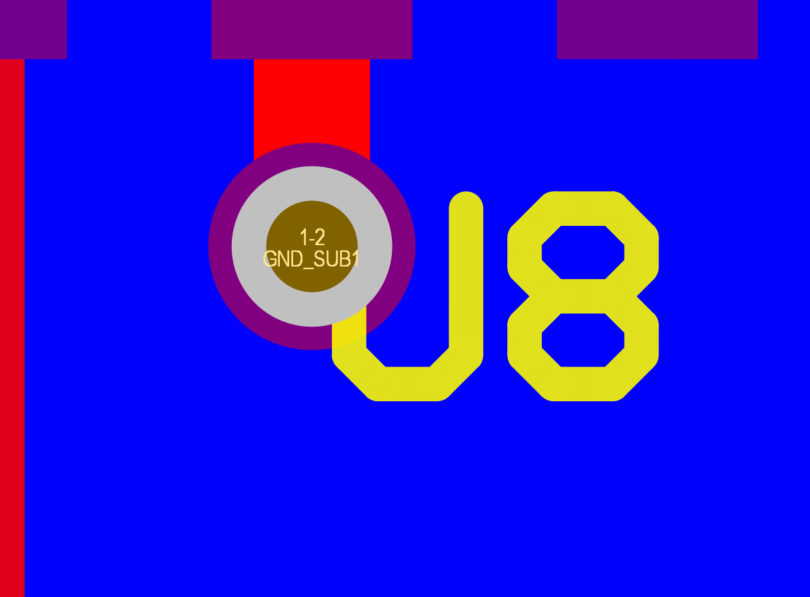

图 1

3、软硬件环境

1）、软件版本：Altium Designer 24

2）、电脑环境：Windows 10

3）、外设硬件：无

4、解决方法

快捷键 DR 打开规则编辑器，在Manufacturing →Silk To Solder Mask Clearance 下新建规则，在查询语句中填写 IsVia，设置规则作用对象。

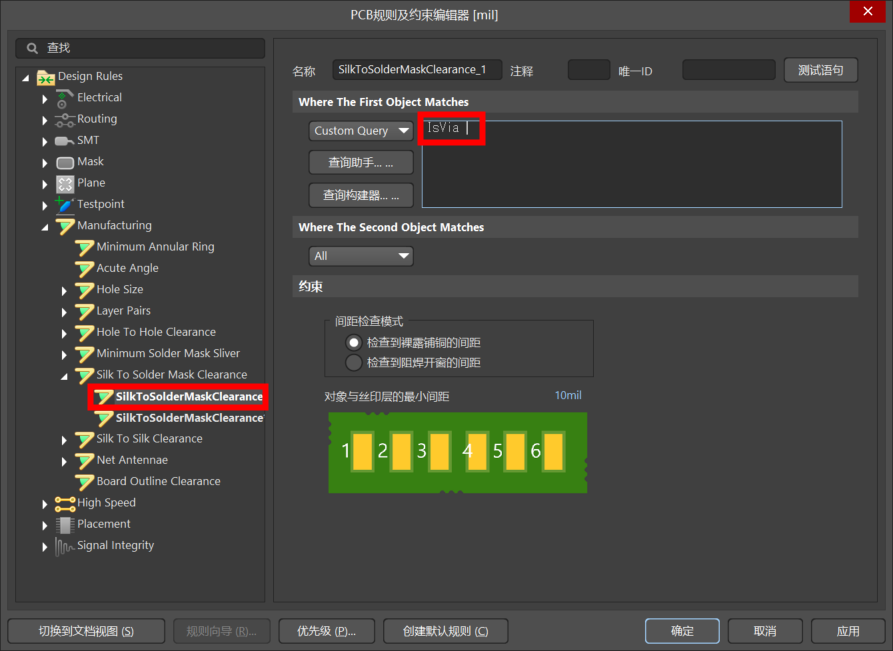

图 2

规则设置好后，快捷键 TD 开启该规则的在线检查功能。

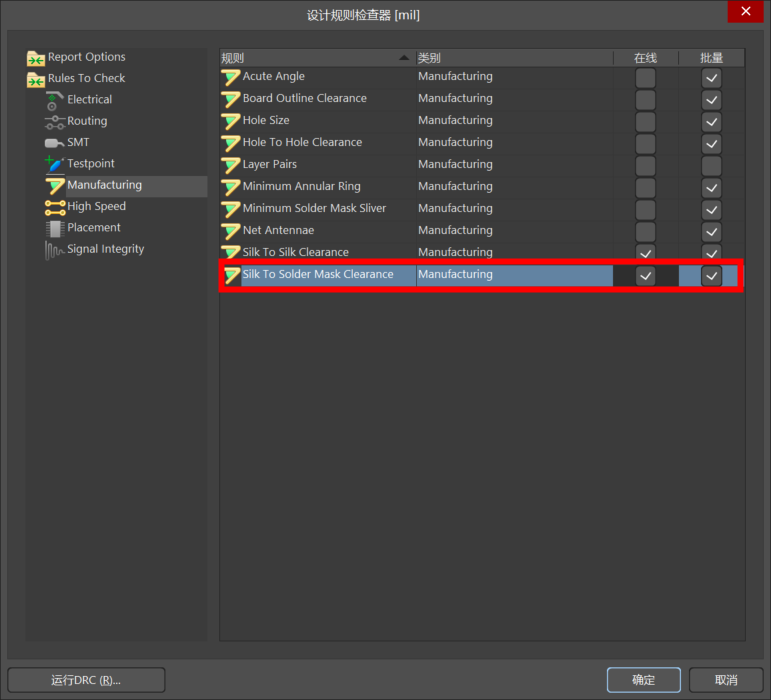

图 3

此时在 PCB 中过孔和丝印就会有间距小于规则设置值的提示信息

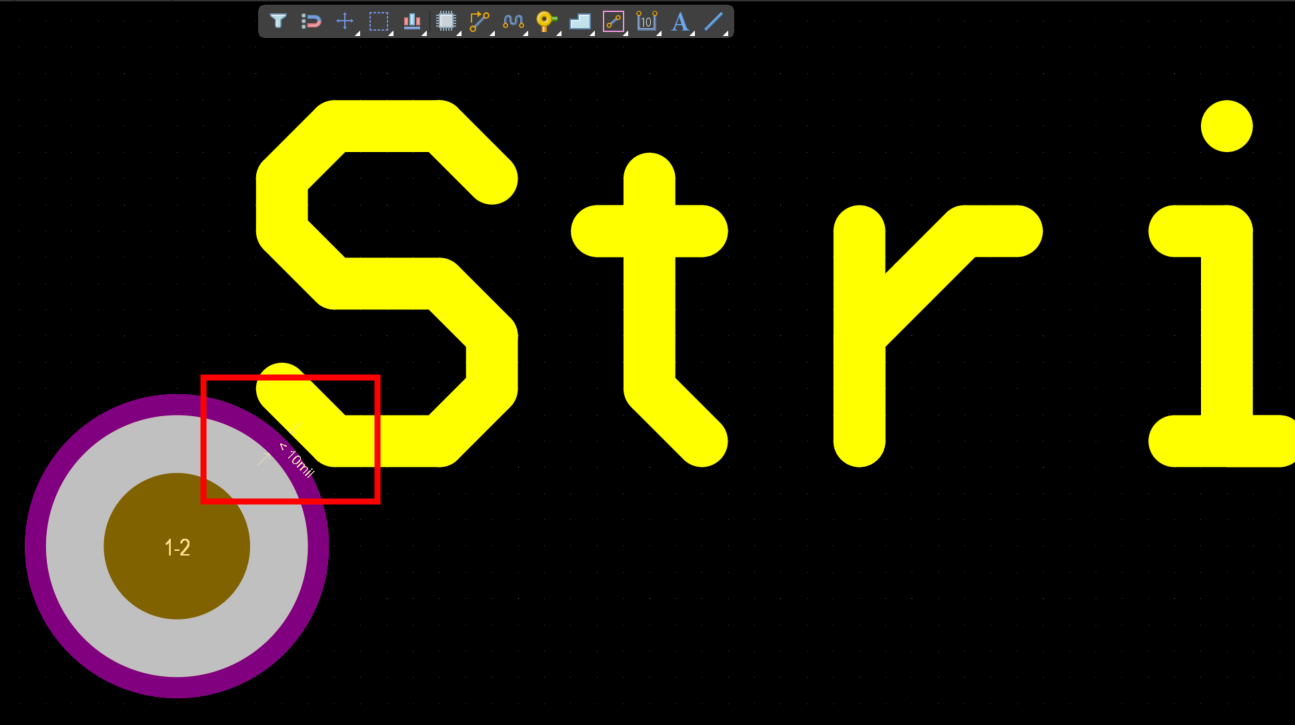

图 4

需要注意不要给过孔设置绿油，不然该规则无法适用。增加绿油相当于给过孔盖上一层膜，做出的 PCB 不会影响丝印的显示。

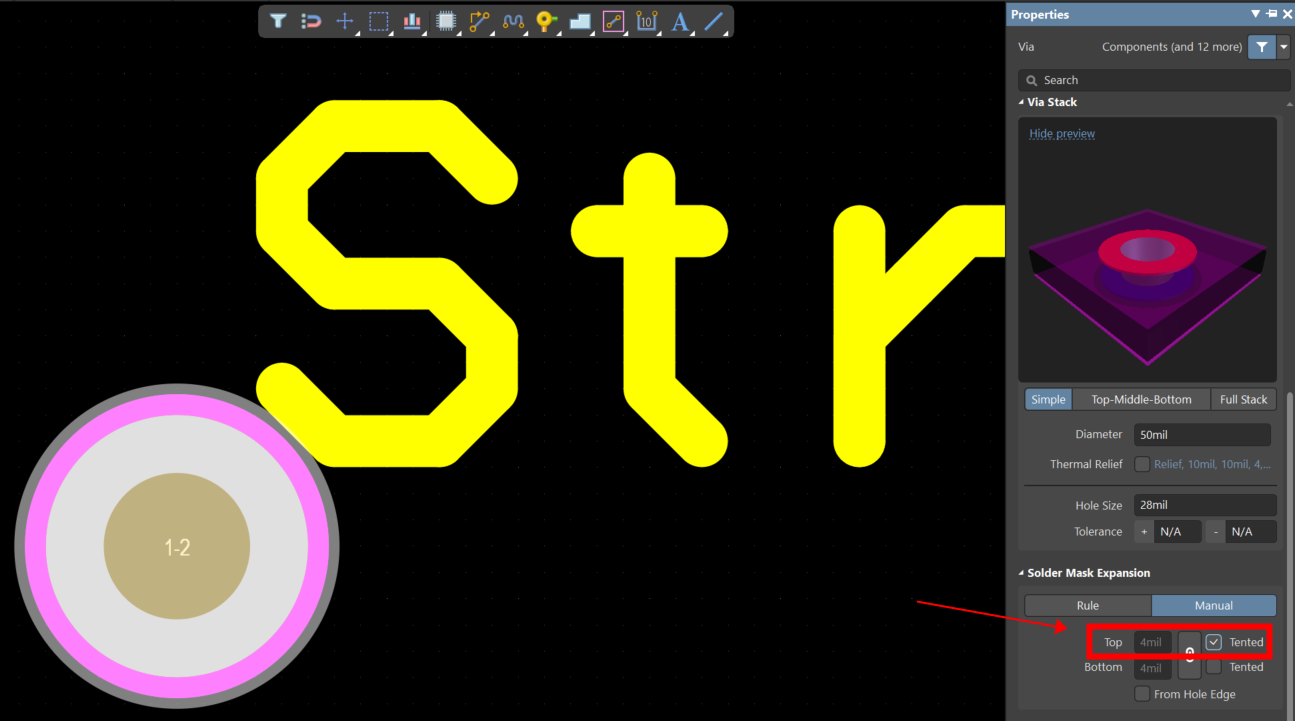

图 5
