1.文档目标

解决在开发过程中对于开发项目所使用的的芯片的参数查看的问题。

2.问题场景

在项目开发过程中，经常需要对于芯片的时钟、寄存器或者一些硬件参数需要进行确认。大多数情况下是需要外部查找芯片的Datasheet。但是，在Keil MDK中可以看到芯片的一些基本信息。

3.软硬环境

1）、 软件版本：Keil MDk 5.38a Pro

2）、 电脑环境：Windows 11

4.解决方法

1）、 在Keil MDK中，可以在File菜单中找到Device Database（如图1），打开Device Database的窗口。

图1

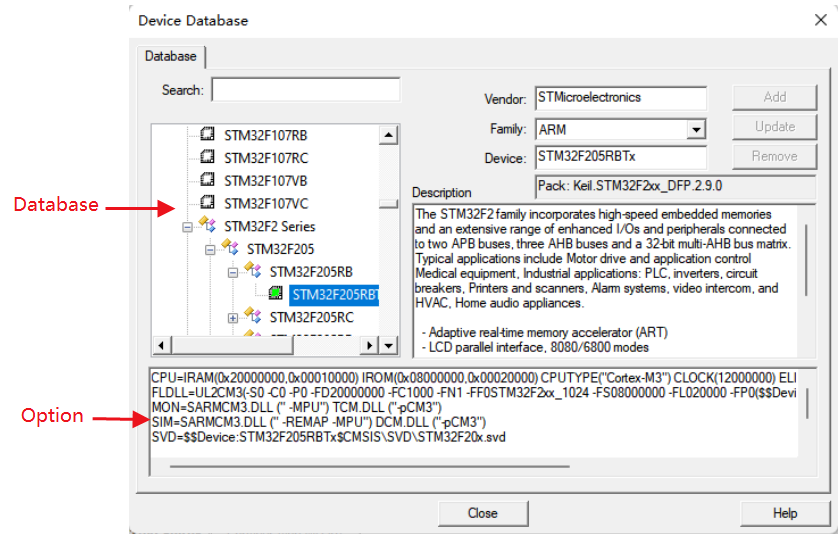

2）、 在Device Database窗口中，包含以下的一些部分：（如图2）

图2

(1) Search：输入字符串来搜索设备。在输入的时候，设备列表会逐渐缩小范围。

(2) Database：显示当前选择的数据库中定义的支持的cpu列表。

(3) Vendor：显示所选设备的制造商

(4) Family：所选设备的设备族

(5) Device：所选设备的名称

(6) Pack name：如果该设备信息来自于Pack包，则会显示出具体是由那个Pack包提供的

(7) Description：对于设备特性进行描述，在这里就可以看见设备的基本情况，包含时钟信息、寄存器的内存、GPIO口包含那些功能等信息。

(8) Options：显示设备的配置参数，这里的参数可修改。会显示数据手册的路径、CPU的寄存器地址位置等信息。

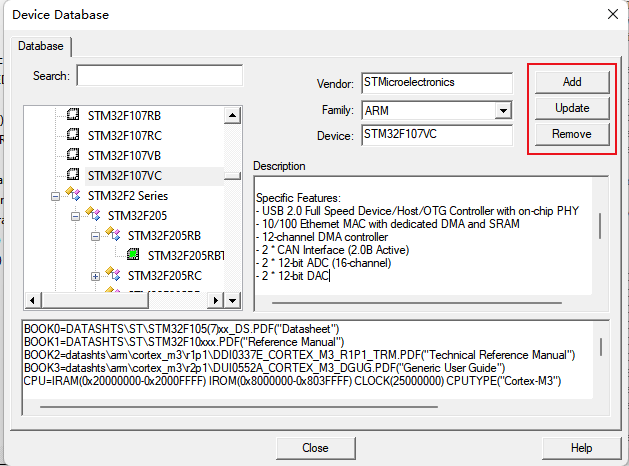

3）、 在Device Database窗口中还有三个按钮（如图3）

图3

(1) Add：将新设备插入选定的数据库。

(2) Update：更新对当前选定设备所做的更改。

(3) Remove：从Database中删除条目。不会产生警告信息，立即删除所选设备，需注意。

通过Device Database窗口就可以查看到想要查看的设备信息了，就不需要每次去查看数据手册，去检索对应的硬件信息。
