1、 文档目标

在原理图中实现文本替换的操作方法

2、 问题场景

AD 原理图的替换文本可以用来指定原理图上特定文本的更改，实现快速、批量更改，一般用以修改描述、注释、编注格式等场景。在PCB设计过程中，替换文本是非常重要的一个工具，可以提高设计和修改的效率和精度。

3、软硬件环境

1、软件版本：AD23.4.1

2、电脑环境：Windows 10

3、外设硬件：无

4、解决方法

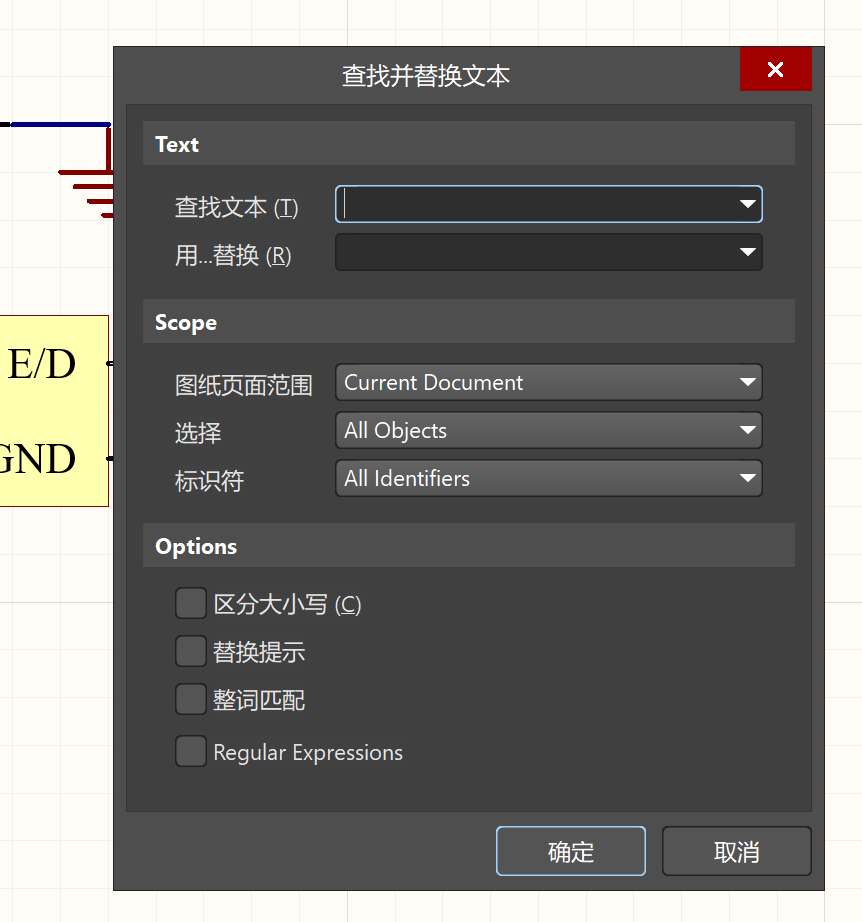

1. 在菜单中选择“编辑”——“替换文本”；或者按快捷键Ctrl+H，会弹出“查找并替换文本”对话框，如图1。

如图1

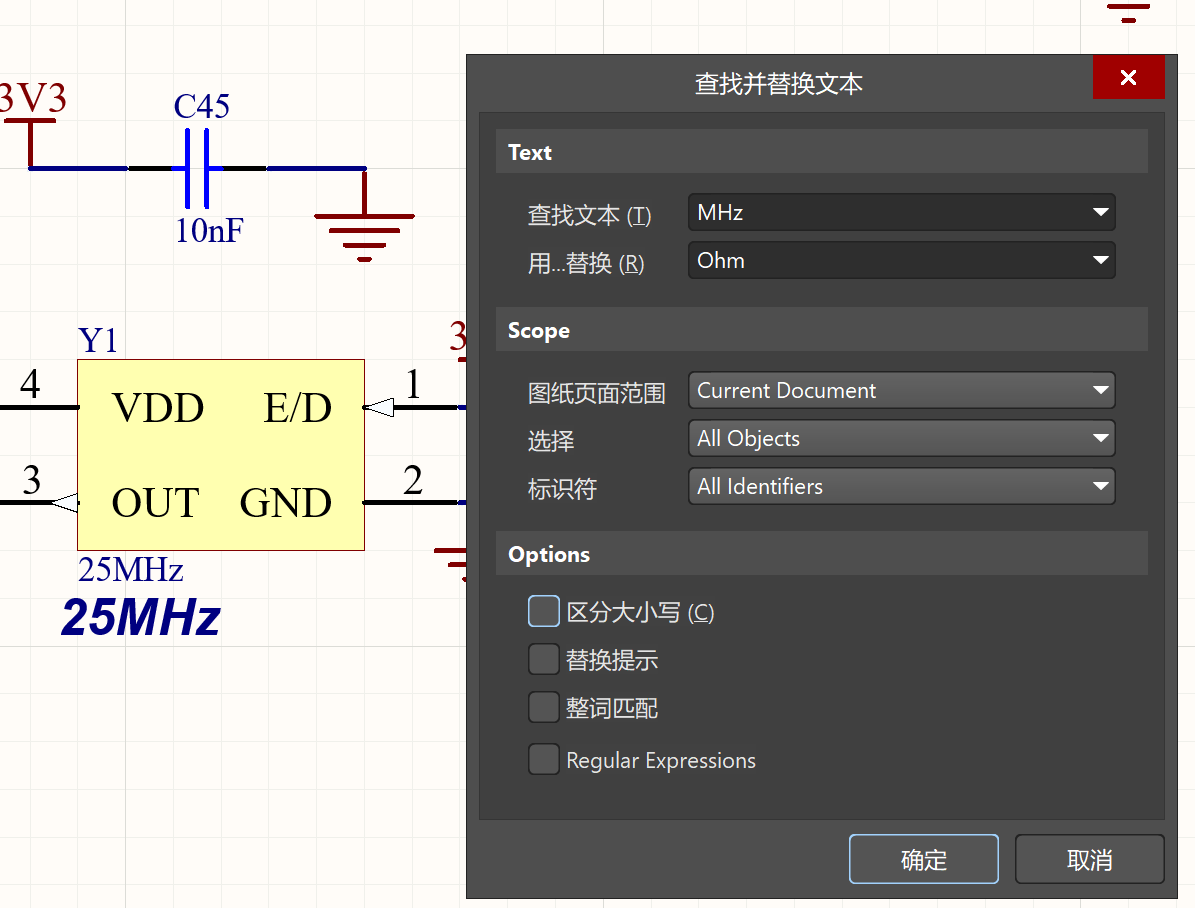

2. 在“查找文本”框输入要被替换的文本，在“用...替换”框中输入替代文本，如图2。

图 2

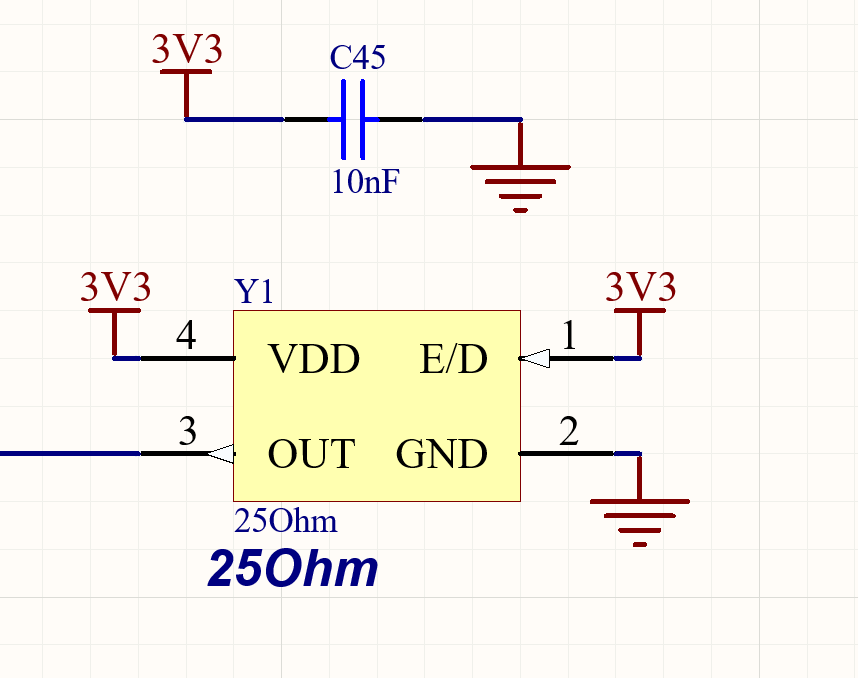

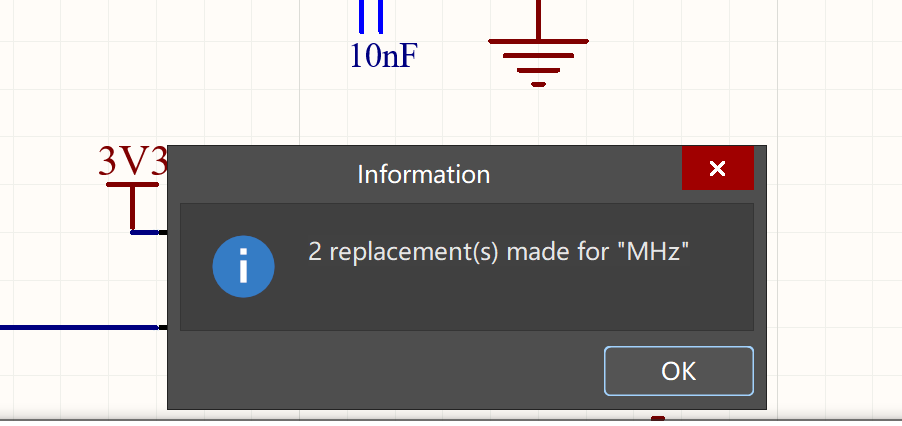

3. Scope中三个选项可以选择查找范围，Options可以设置替换条件。替换结果如图3，图4。

图3

图4
