1、 文档目标

解决网络标签显示与实际Net不一致问题

2、 问题场景

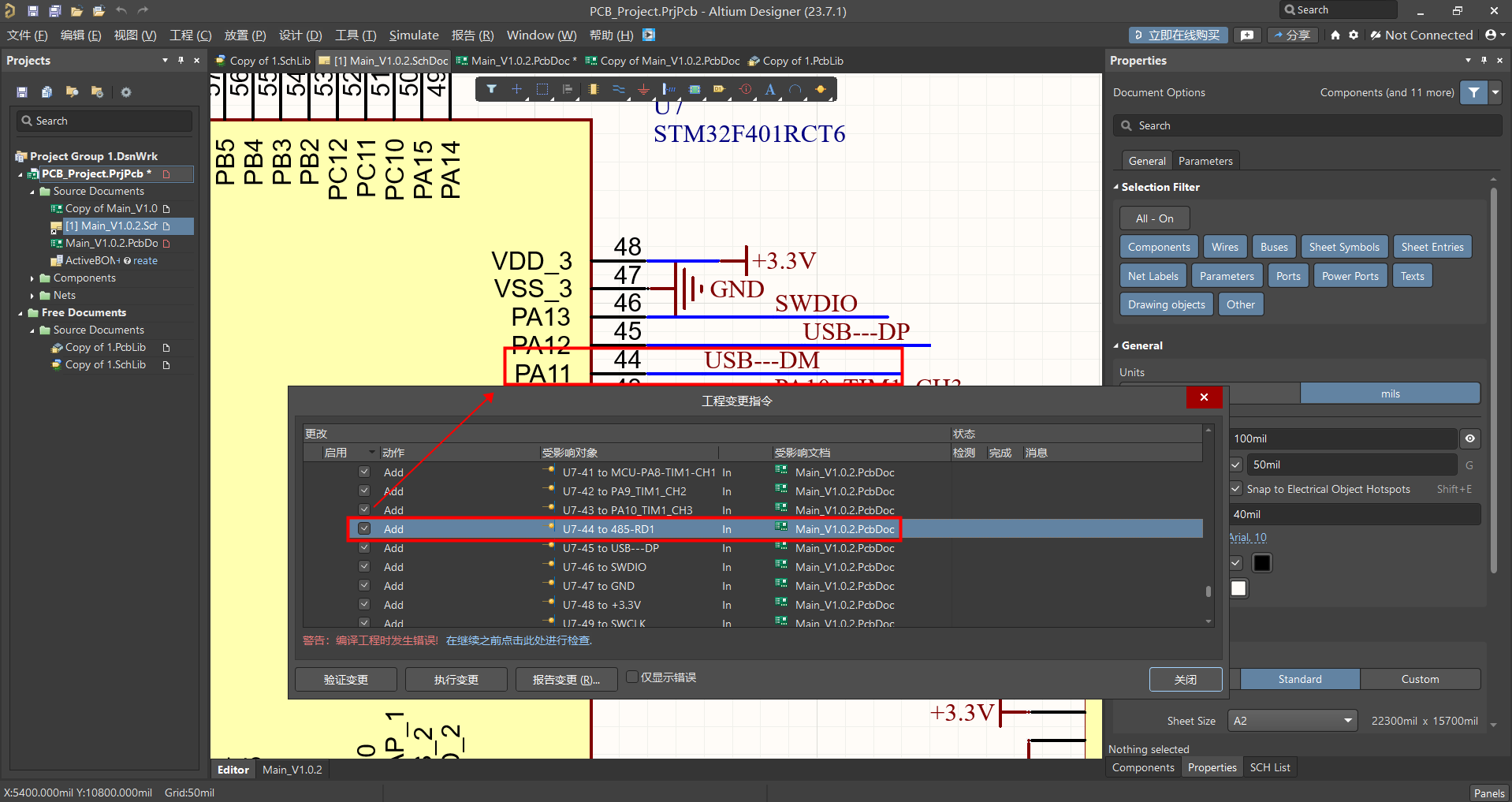

可以看下图的原理图中 Pin U7-44（PA11）引脚连接的网络标签【USB---DM】，但是在进行网表导入 PCB 时，工程检测到的网络为【485-RD1】和目标网络连接不一致。

图 1

3、软硬件环境

1、软件版本：Altium Designer 23

2、电脑环境：Windows 11

3、外设硬件：无

4、解决方法

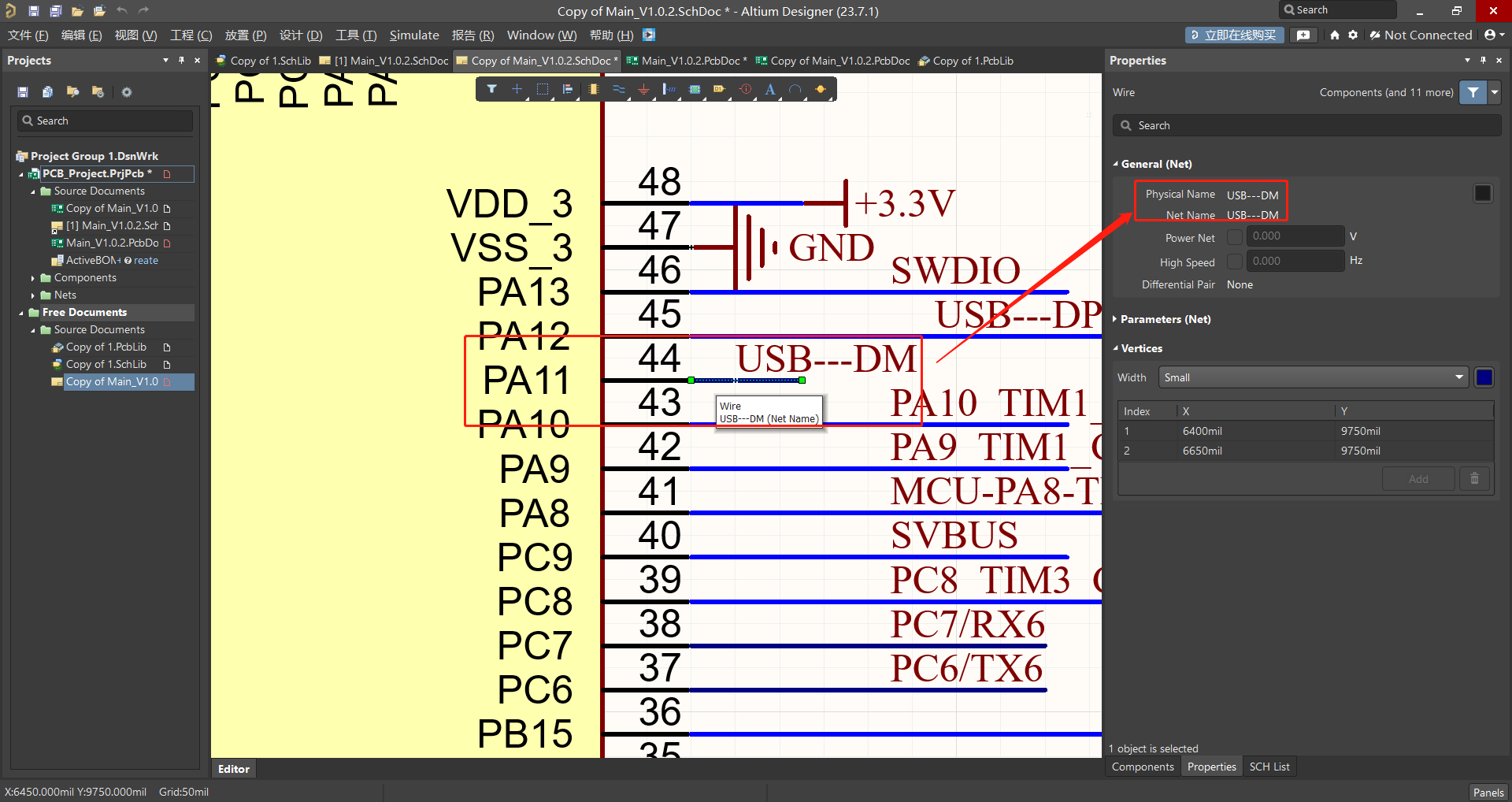

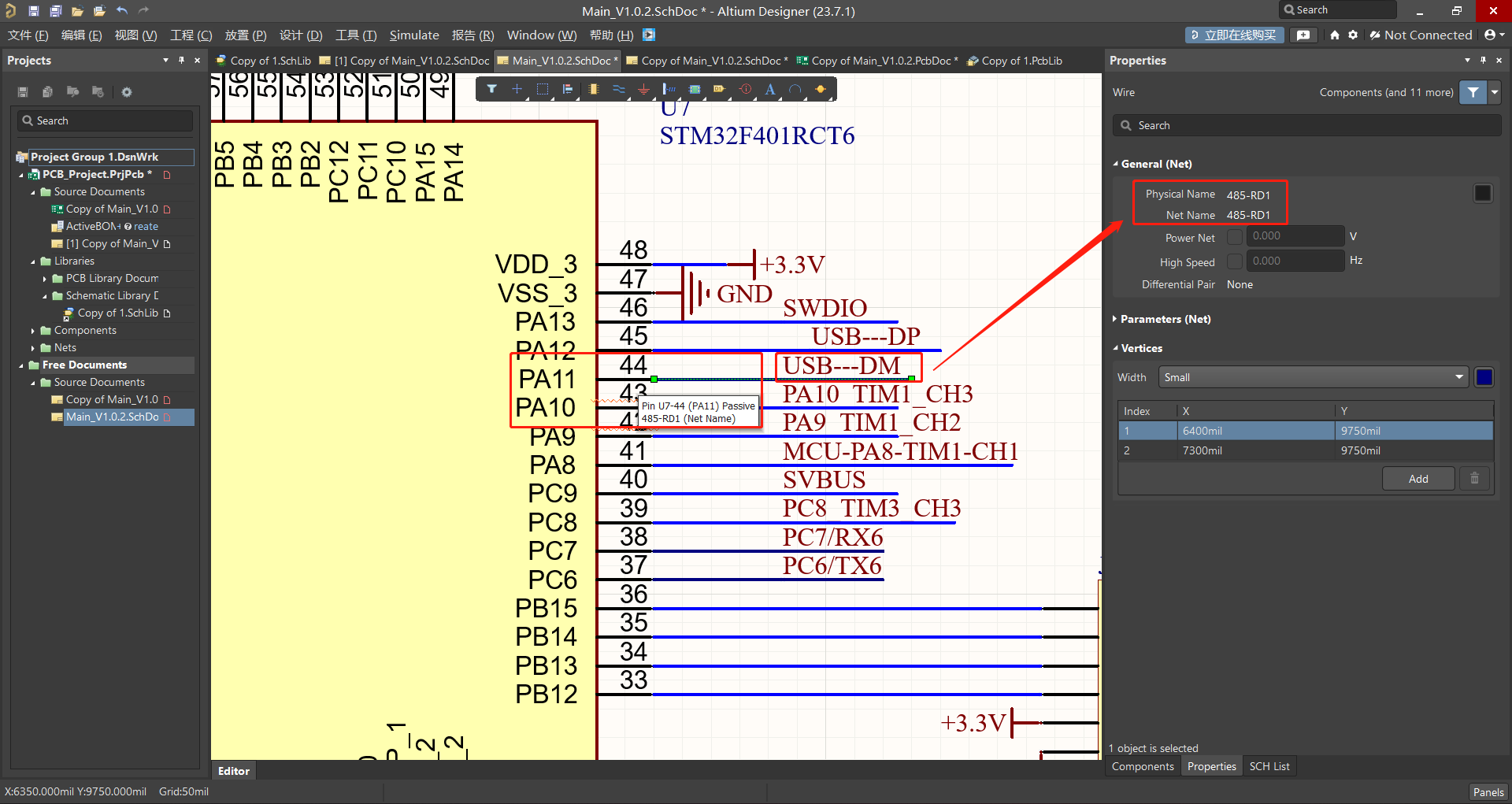

1、 鼠标悬浮在原理图 Pin U7-44（PA11）引脚连接的 Wire，或者选中该 wire 打开属性面板，发现显示出的网络信息，的确与网络标签不一致。

图 2

2、此问题解决方法将该引脚连接的 wire 与网络标签一并删除，重新手动放置。

图 3

总结：

该问题出现，比较奇怪，前期检查以为是符号与封装的引脚与焊盘不匹配原因，检查过库文件后可排除。

在上图中可发现 Wire 修改后的颜色较深，推测该原理图由其他软件转换过来，造成的该原因。
