1、 文档目标

把包含多个元器件符号的库文件拆分成一个元器件符号一个库文件的操作方法。

2、 问题场景

AD的原理图库文件（.Schlib）和封装库文件（.Pcblib）都是可以在一个库文件中创建多个原理图或封装模型。当需要把这些模型从一个库文件中拆分成一个库文件只包含一个模型的时候，应该怎么操作？

3、软硬件环境

1）、软件版本：无关

3）、外设硬件：无

4、解决方法

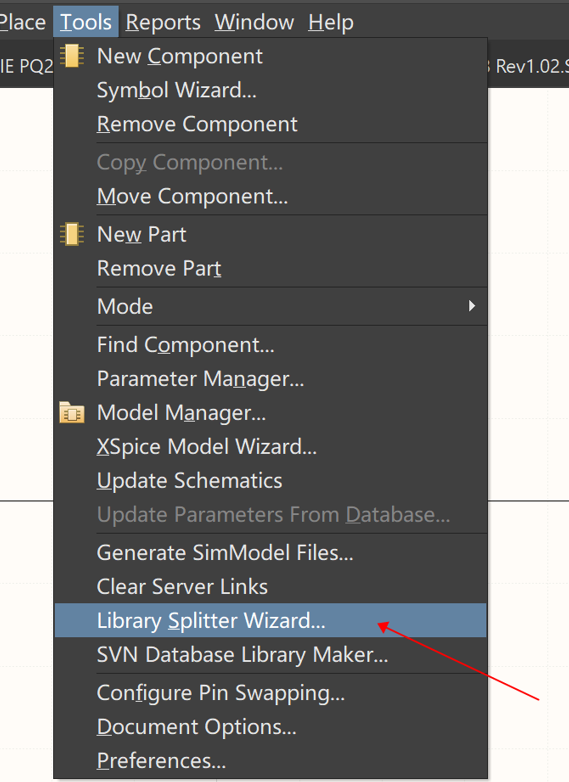

1）、在AD中打开需要拆分的库文件，运行Tools-->Library Splitter Wizard，库拆分向导进行拆分。

图1

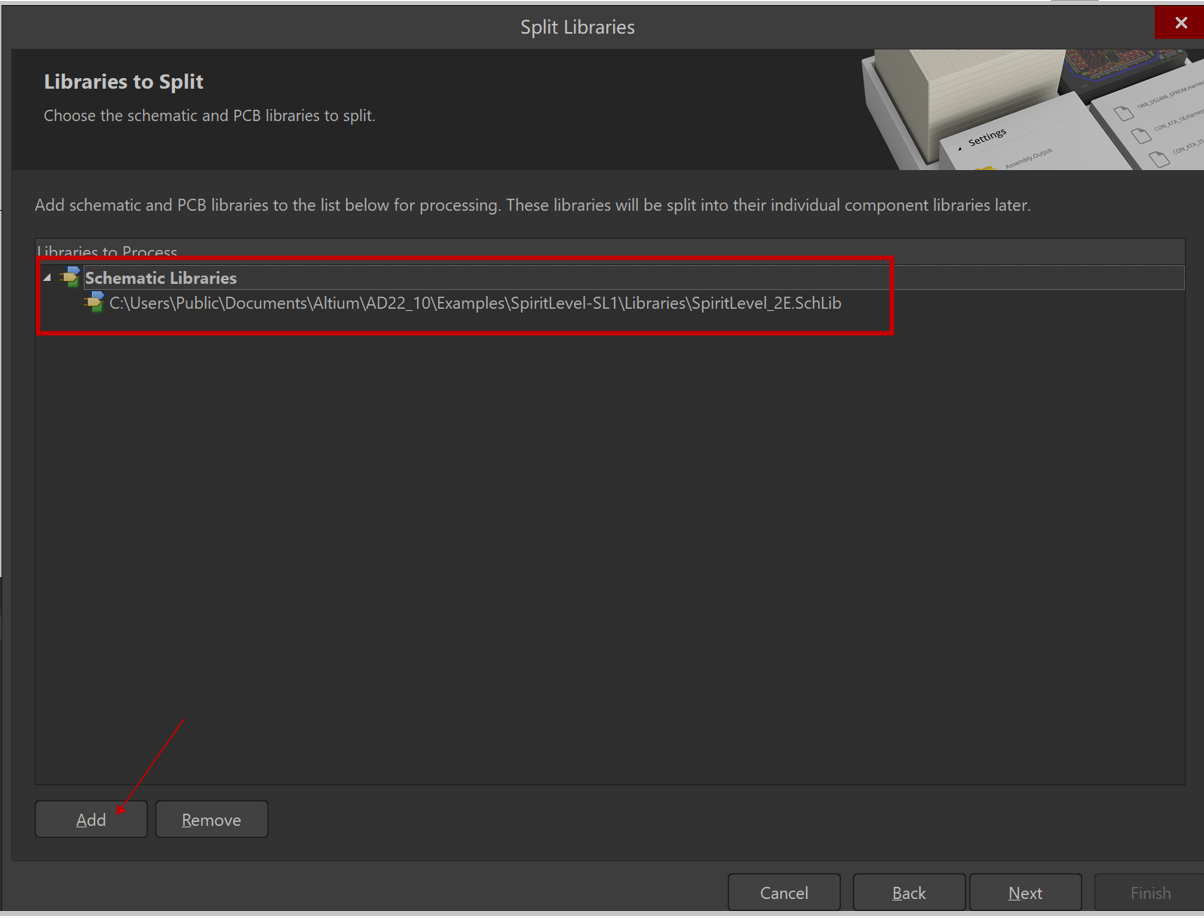

2）、点击Add添加需要拆分的原理图符号库文件，点击Next进入下一步。

图 2

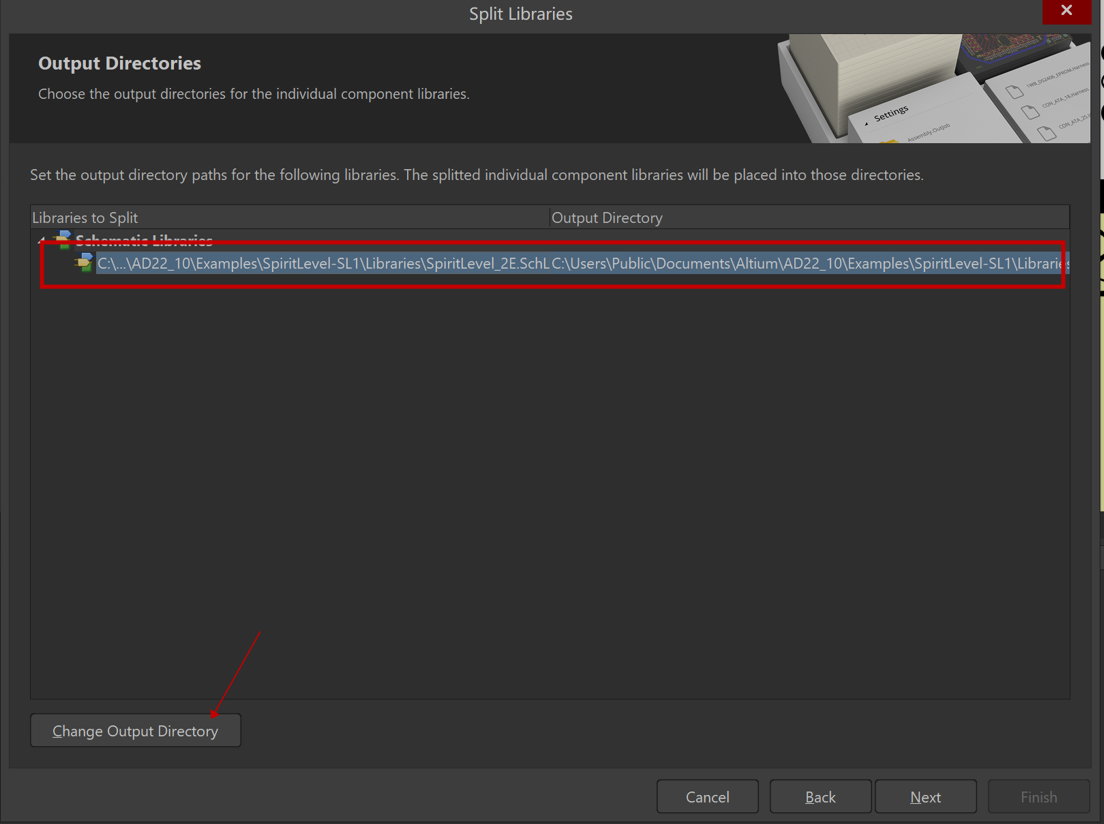

3）、点击Change Output Directory更改拆分文件的保存路径（如果不更改，则保存在被拆分库文件相同路径下），点击Next进入下一步。

图3

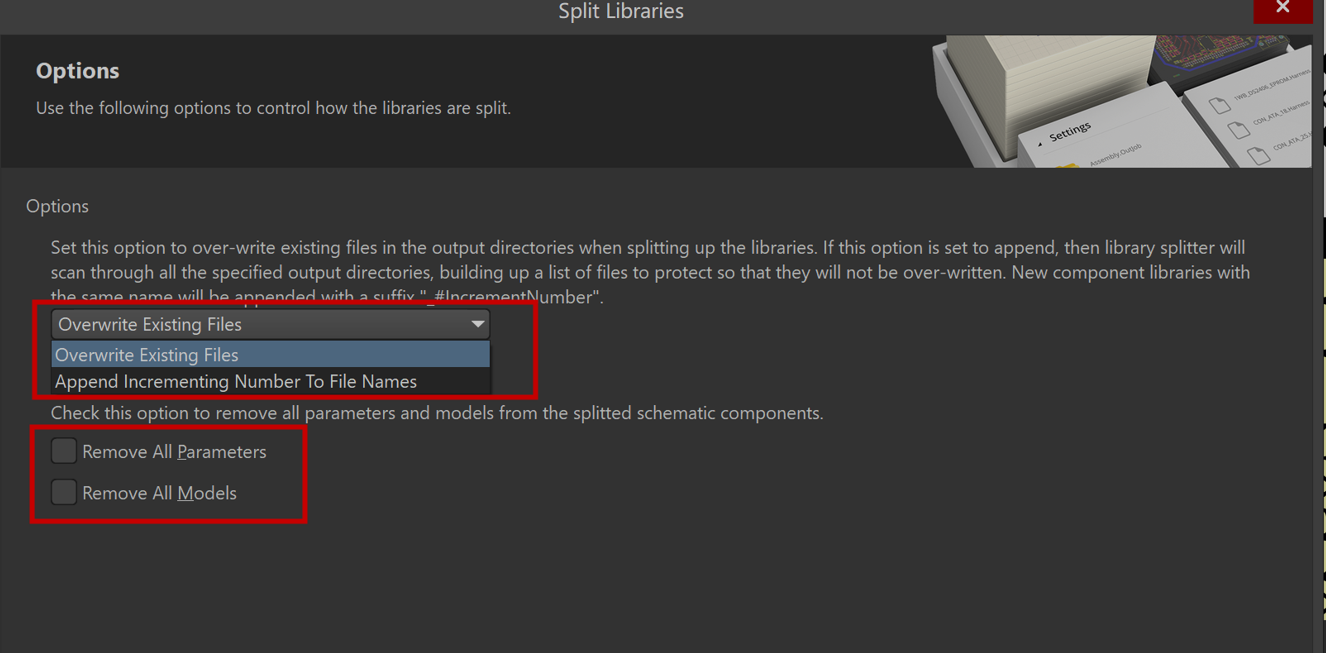

4）、选择是否覆盖已经存在的文件，拆分后的库文件将会以每个模型自身的名字为文件名，Overwrite Existing Files将会覆盖保存路径下已存在的相同的库文件。如果不想覆盖，请选择Append Incrementing Number To File Names，遇到相同的文件名，会自动添加“_数字”为后缀以作区分。

Remove All Parameters：勾选则会移除所有参数

Remove All Models：勾选则会移除所有模型

图4

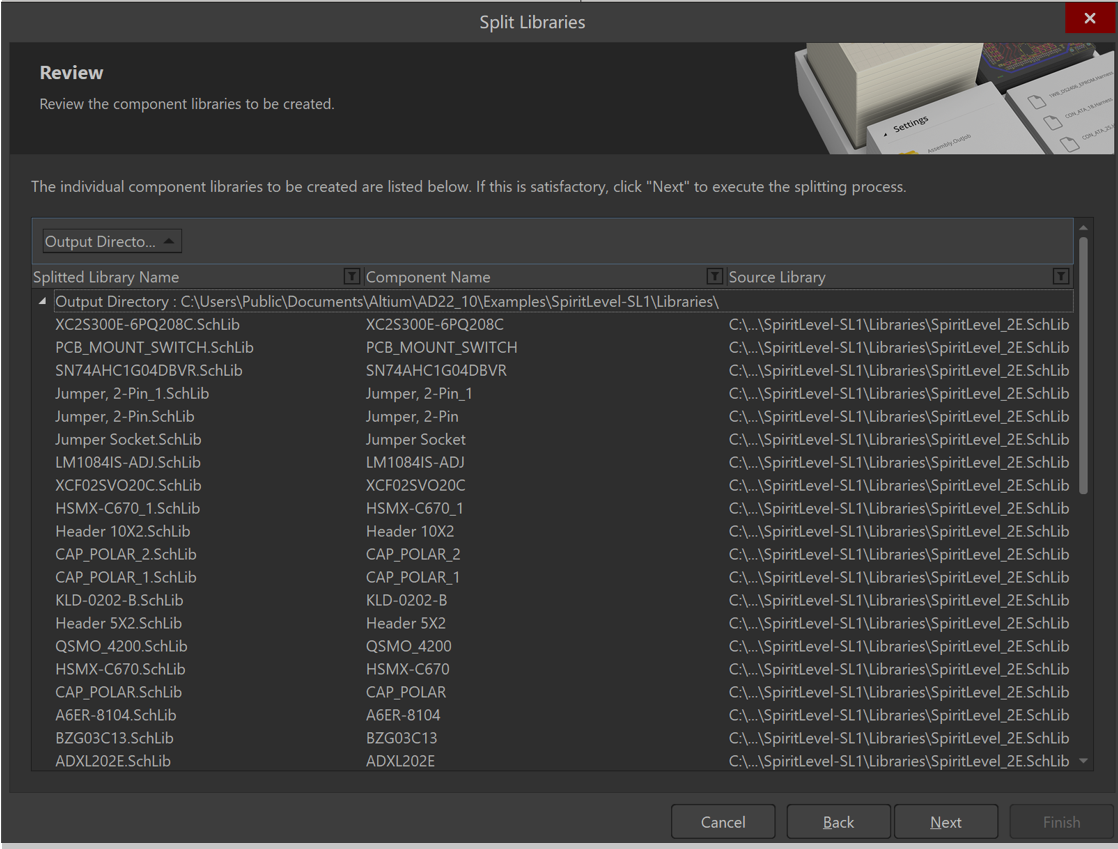

5）、选定拆分模式后，可以看到拆分列表，点击Next完成拆分。

图5

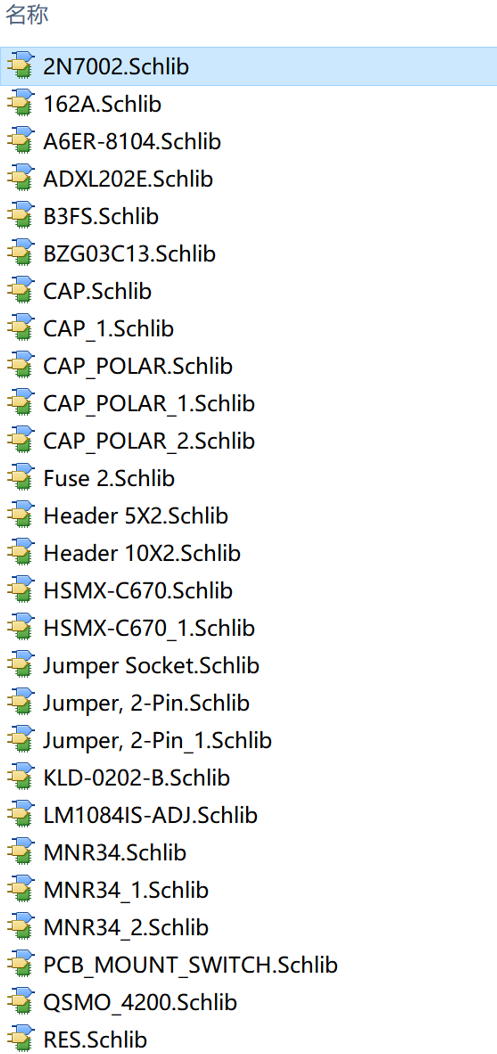

6）、打开拆分保存路径，该库文件已经拆分出来（原库文件依然存在）。

图6

封装库拆分步骤与原理图库拆分一致，打开封装库文件，运行Tools-->Library Splitter Wizard进行拆分。
