【Altium】PCB编辑过程卡顿运行缓慢

1、 文档目标

解决 PCB编辑过程卡顿运行缓慢问题


2、 问题场景

对 PCB 进行编辑时,使用走线工具移动卡顿,选择起始走线位置需要等待时间才会有显示,布置完走线路径,鼠标会进行闪烁等待几分钟后,PCB 编辑器才能正常工作。软件使用起来非常卡顿。

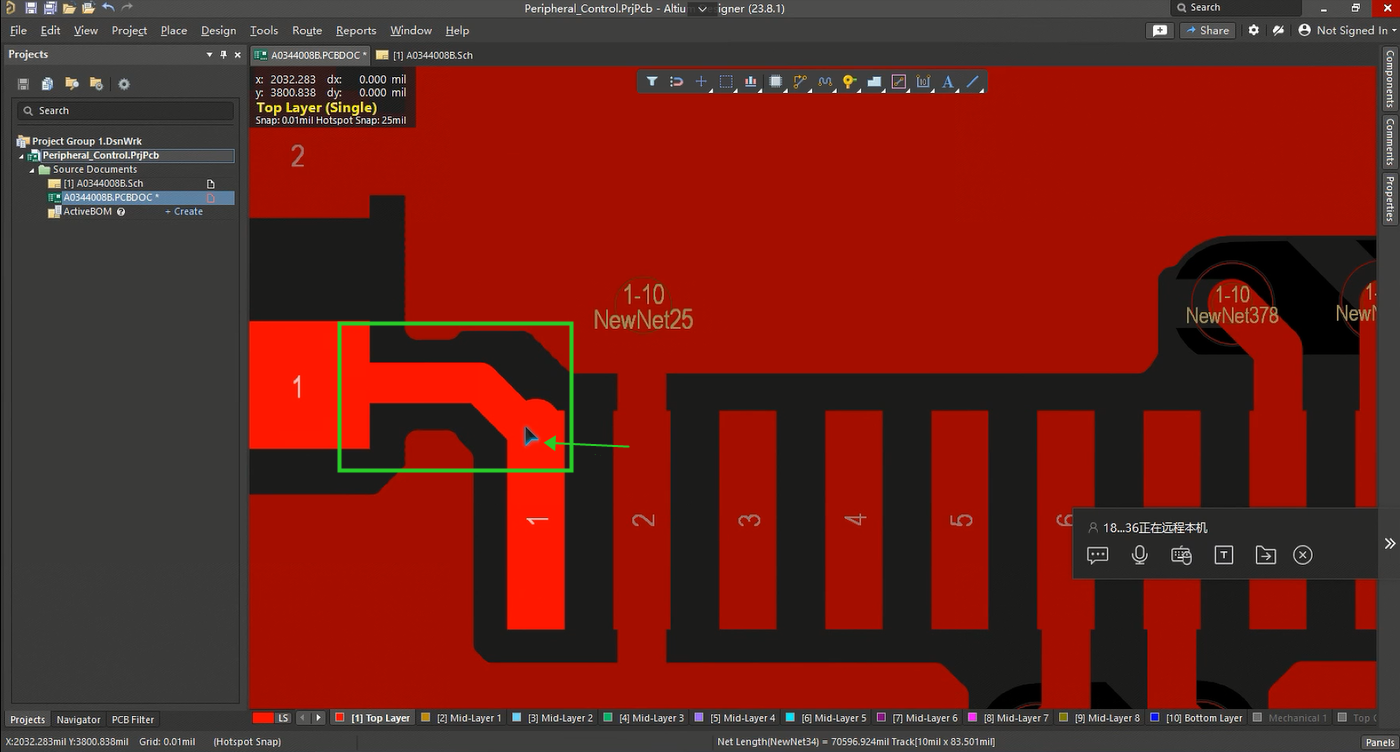

图 1

3、软硬件环境

1、软件版本:Altium Designer 23.8.1

2、电脑环境:Windows 10

3、外设硬件:无


4、解决方法

PCB 设计过程中出现卡顿、运行缓慢现象,您可先根据顺序依此尝试以下建议:

1) 关闭 Online DRC:Preference -> PCB Editor -> General -> Online DRC

2) Live Drill Table:在导出 PCB 板制造数据前,关闭不显示 Drill Table

3) 关闭 PCB Panel:View -> Panels -> PCB

4) 清理 Rules:检查 Design -> Rules 中无用的规则,将其删除或禁用

5) 关闭 Polygon Repours: Preference -> PCB Editor -> General -> Repour Polygons After

Modification

6) Shelve Polygon:Tools -> Polygons Pours -> Shelve Polygons

7) 隐藏部分网络(如地网络和电源网络):View -> Connections -> Hide Net

8) 关闭 Network Activity:只保留 Altium Portal, Data Management Server 和 License

Server,其它全部关闭。


经过测试,此问题使用 Shelve Polygon:Tools -> Polygons Pours -> Shelve Polygons 该方法,使用后,PCB 编辑延时正常。

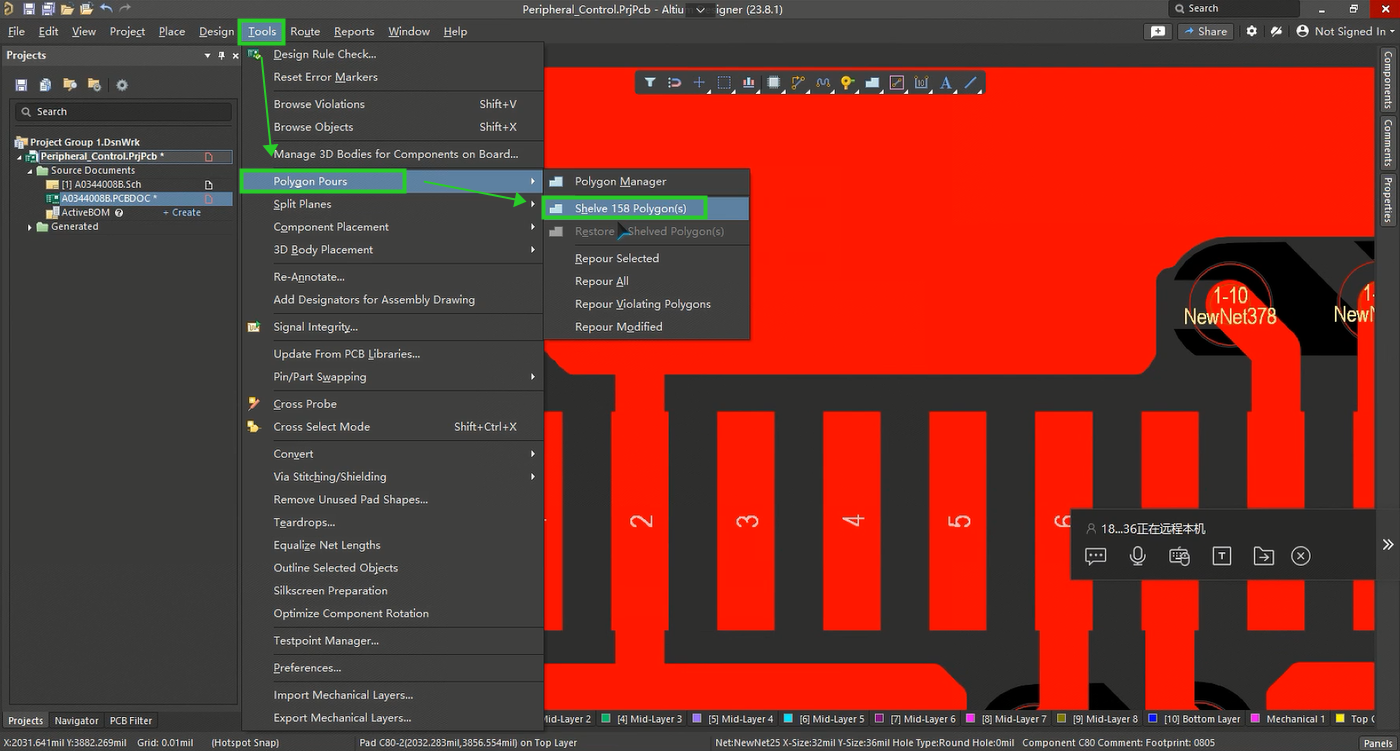

图 2

Shelve Polygon 功能与 View Configuration 面板中关闭 polygon 显示,两种方法在使用后观察相同。

这里分析下两者的不同:

View Configuration 面板中关闭 polygon 显示仅是将敷铜隐藏不进行显示,不具有减缓软件运行压力作用。

Shelve Polygon 功能,把 polygon 对象搁置起来,也从视觉上隐藏。以防止 polygon 对象因为过大或者过多,影响布局布线的性能和速度。(从图 2 中看到 polygon 对象为 158 个,分析就是由于 polygon 对象过多造成软件运行压力,在官方示例中的 polygon 对象仅有 60 个左右)。
