1、 文档目标

验证MDK中代码覆盖率功能中百分比数据的意思

2、 问题场景

在实现MDK的Trace功能的时候，对于其中的代码覆盖率功能中数据的意思未进行准确的确认。根据目前的对于代码覆盖率的概念进行实际测试。

3、软硬件环境

1）、软件版本：MDK v5.38a

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

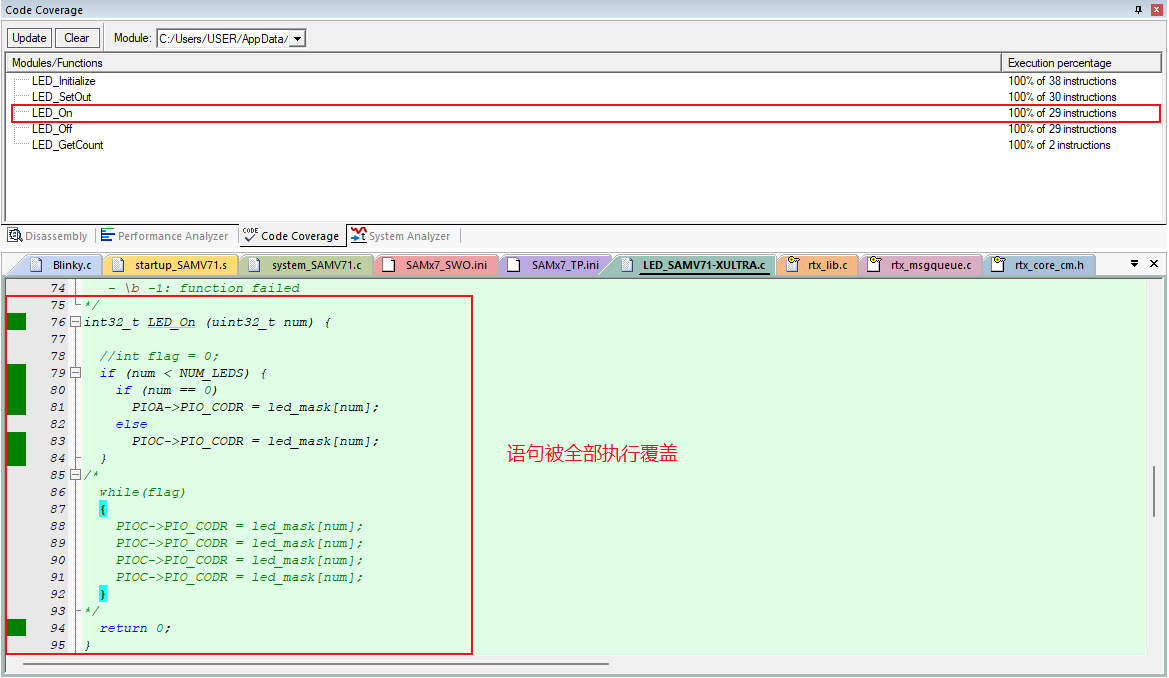

1）、图4-1是对于LED_On函数的代码覆盖率检测。从图中可以看到对应函数的代码覆盖率是100%的。

图4-1

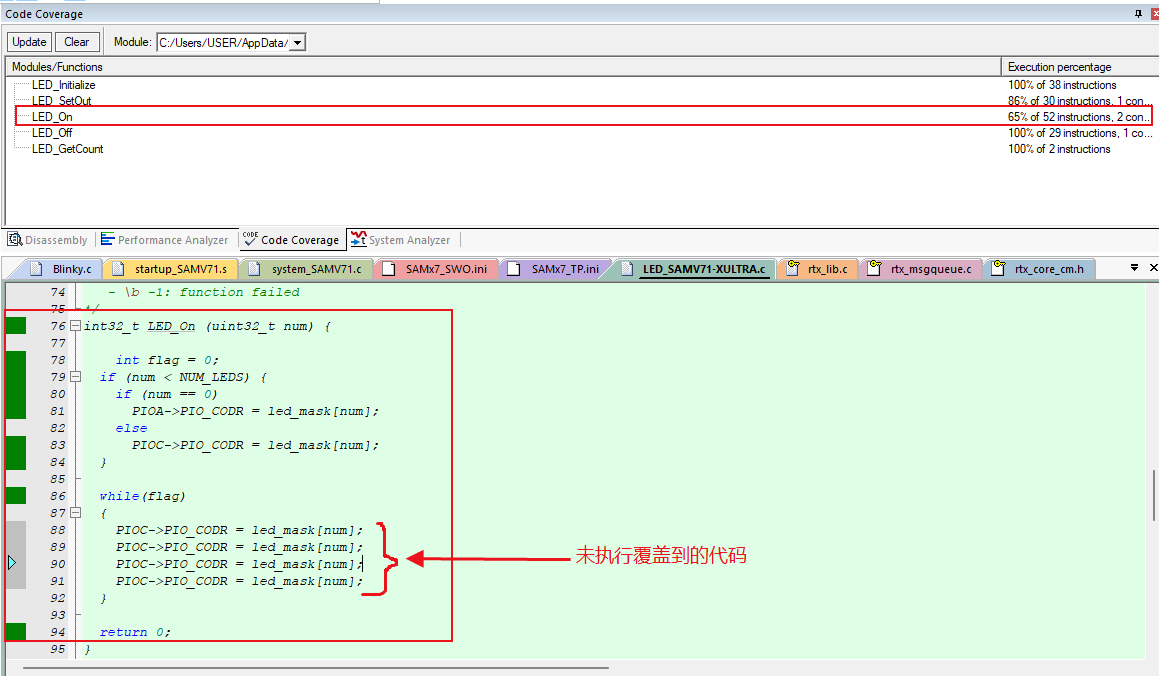

2）、然后，对于LED_On这个函数进行修改，添加一些不会被执行的代码进入，如图4-2。图中显示可以看到有四个语句是未被执行的。在代码覆盖率的窗口中LED_On这个函数的代码覆盖率只有65%了。

图4-2

3）、从上面的两步可以确认，MDK中的代码覆盖率是用于检测工程中被执行的语句的数量的占比。未被执行的语句是不会被计入到代码覆盖率中。

并且，代码覆盖率并不是根据被执行的C语言语句占总的C语言语句的比例进行计算的。是根据汇编指令去计算的。对应的函数执行所需要的所有汇编指令中被执行C语言语句的汇编指令的占比，统计出该函数的代码覆盖率。
