一、 文档目标

本文以M3CM工程为例,记录Helix QAC 如何进行规则的配置，对细节进行详细说明，方便后续快速进行工程的基本分析和配置。记录在同步过程中遇到的问题，并提出解决方案。

二、软件环境

1）、软件版本：

Helix QAC 2024.2

Validate2024.2

M3CM_Examples-5.5.0

三、Helix QAC示例项目分析

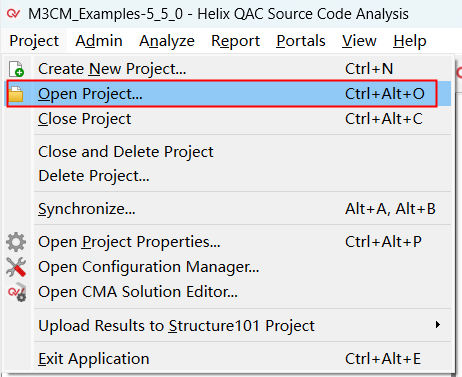

1）、首先进入软件界面，点击“Project-Open Project...”，打开 Helix QAC 增购MISRA C2012 的M3CM_Examples工程.

本例中默认路径为：（注：不同版本规则的Examples均有不同，选择对应软件版本的规则包即可）

C:PerforceM3CM-5.5.0samplesM3CM_Examples

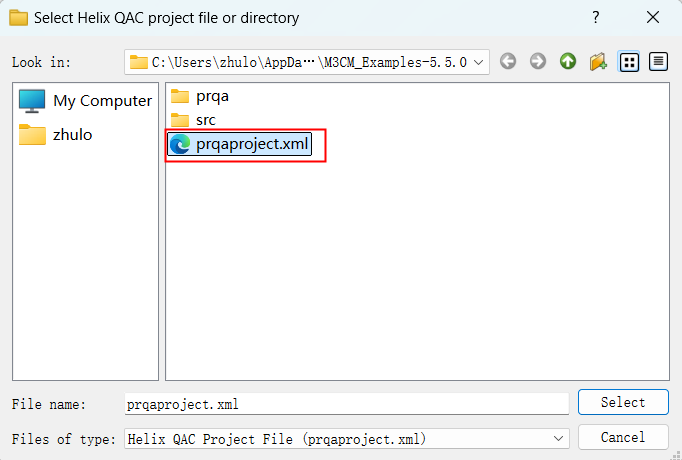

2）、选择该路径下的.xml文件即可，打开示例工程后进行基本的项目配置。

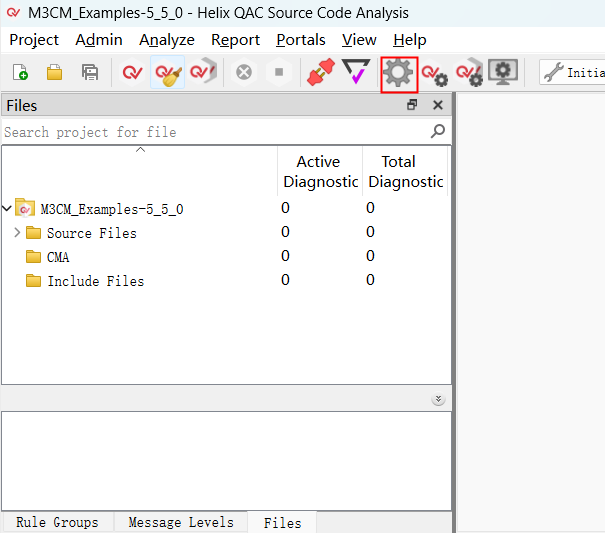

3）、点击“齿轮”，进入设置的配置界面。

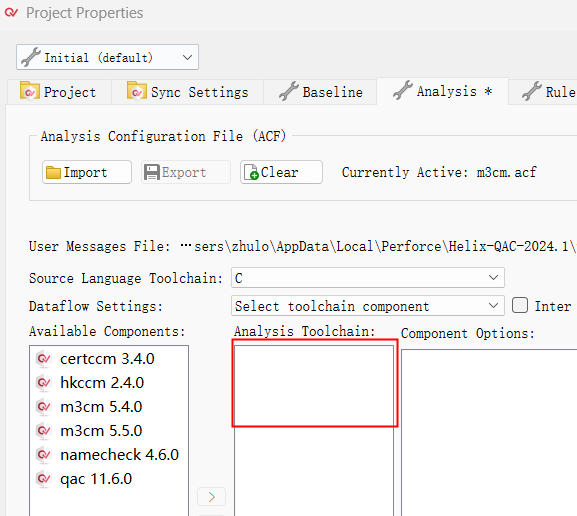

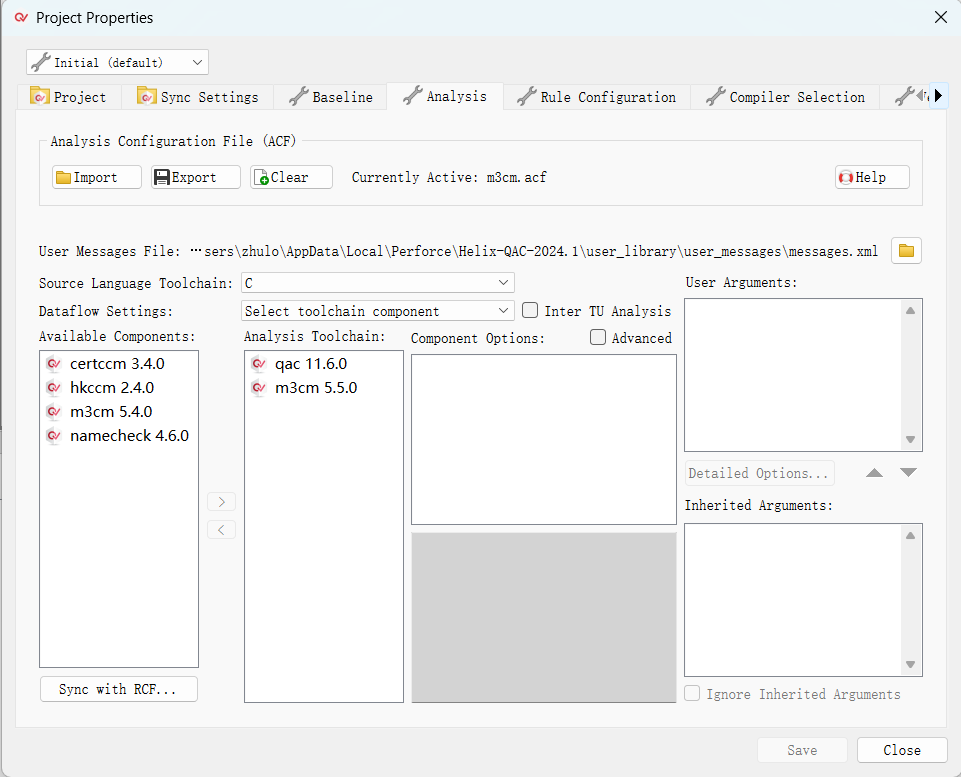

4）、进入“Project Properties“ 界面

1.点击"Import"可添加其他ACF文件，进行其他规则包的添加。

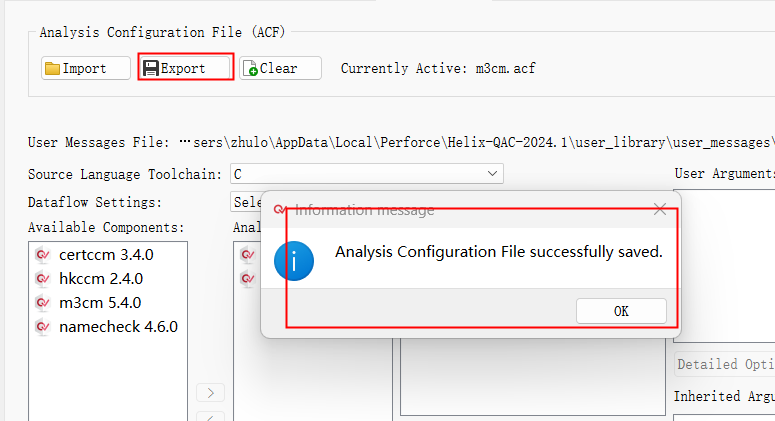

2.点击“Export"可以将目前使用Analysis Toolchain的配置文件进行保存为.acf格式进行输出、方便公司内部自定义规则的保存和传阅。

3.点击”Clear“即清除目前导入的Analysis Toolchain工具包，方便快速重新构建工具链

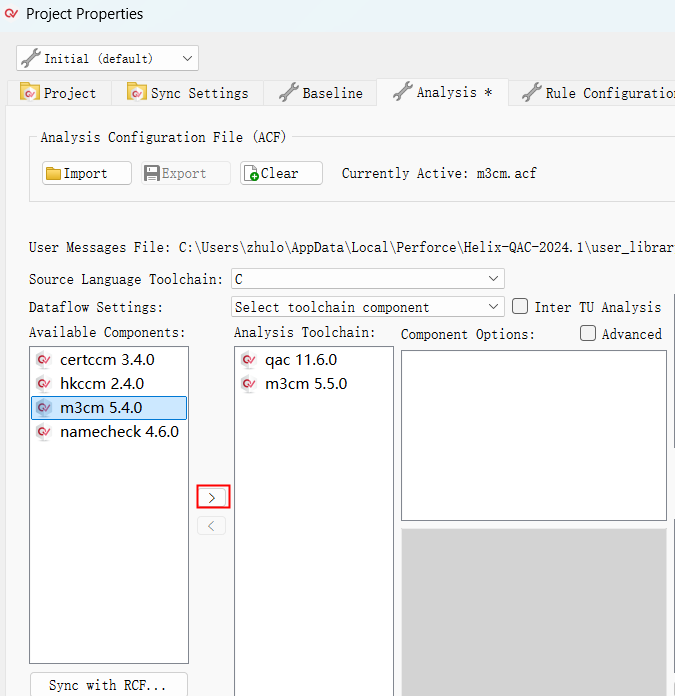

4.默认情况下，面板中已提供主要分析器，例如 Helix QAC for C 和 Helix QAC for C++ (qac 11.6.0qacpp 6.6.0)。辅助分析组件位于左侧的Available Comonents窗口中，如果组件需要成为当前分析的一部分，则可以使用“>”按钮将其添加到Analysis Toolchain中;相反，可以使用“<” 按钮将其删除。

配置完成后点击”Save“即可。

5）、点击进入“Rule Configuration”，这里可以看到我们刚刚选择的M3CM的具体细则，规则检查需要报出哪些消息。RCF文件也支持Import导入、Export 导出、Clear清除等相应操作。

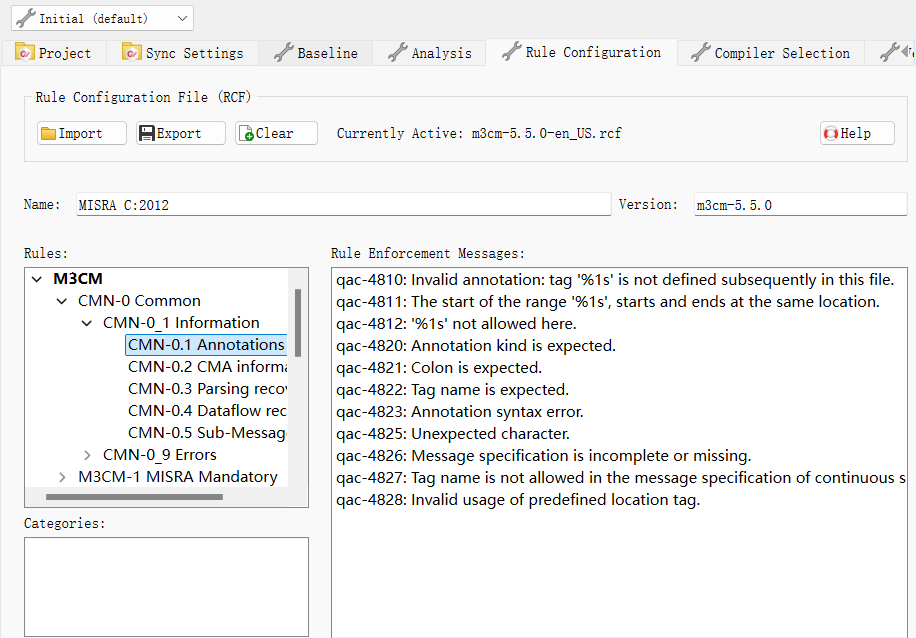

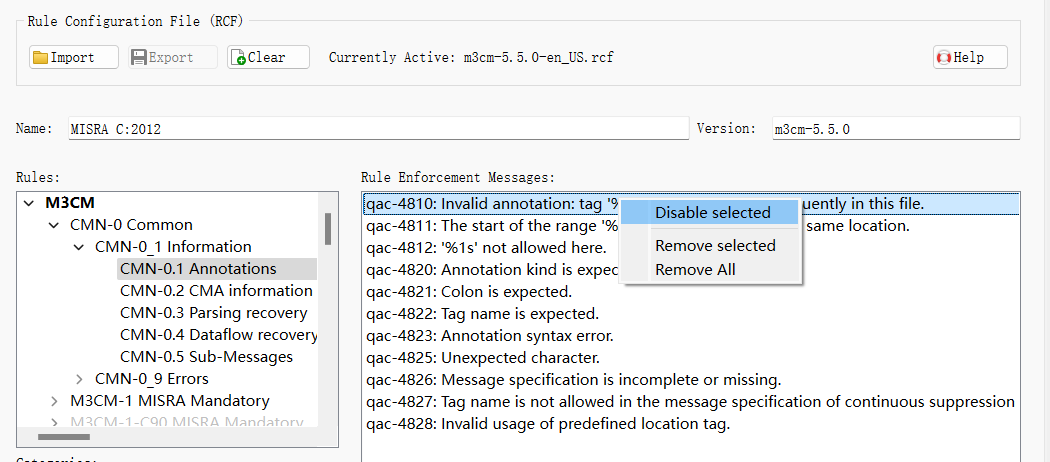

1.选择CMN-0.1的注释分析，对于qac-4810这条消息我们需要抑制，点击鼠标右键，选择Disable selected。该消息不会在注释部分进行检测。

2.若此处我们选择Remove selected/Remove all，消息不会再出现在m3cm-5.50-en_US.rcf文件内，该操作不可逆，请慎重移除。

注：Helix QAC默认规则包严格执行相应的测试标准，部分消息若在实际测试中对系统代码运行可忽略，可在此处进行抑制，该消息不会再检测，减少对消息的二次排查，可根据需求进行rcf文件的修改和保存。

6）、以MISRA 2012 C C为例，规则包为本例中的M3CM，在下方我们可以看到有不同语言的标准的测试。针对C99、C90特殊的语法区别，具有不同的规则进行检测。

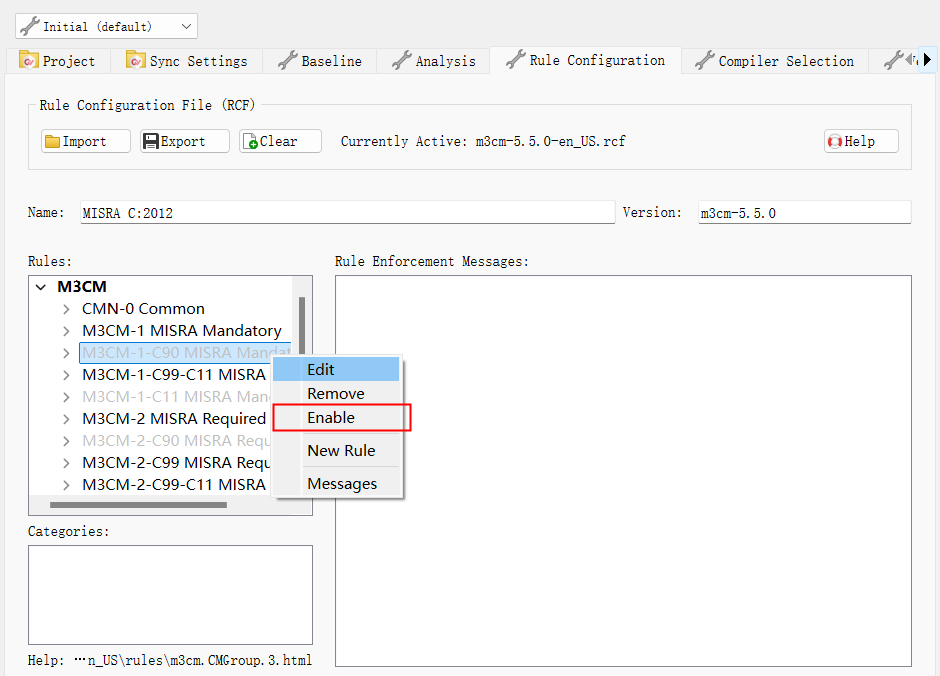

1.我们可以选中相应的规则主体，右键点击，选择“Enable"使能和”Disable“抑制。

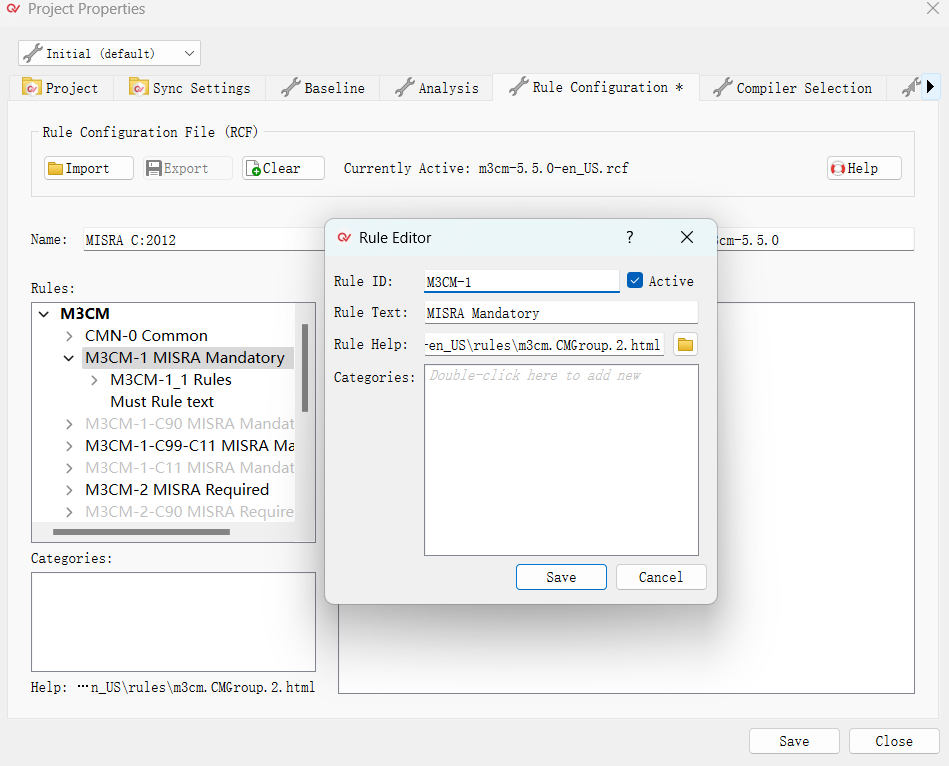

2.选择相应规则文件夹，右键选择”Edit“或者”New Rule“进行对规则的编辑和创建。Active是否勾选决定该规则集是否使能，Rule ID决定该规则的号码，Rule text添加该规则集的描述，Rule Help设定系统配置文件，Categories设置规则类别，在Categories界面以设定类别进行分类。在该对话框中保存的更改将在分析后反映在 Rule Groups 面板中。

3.选择相应规则文件夹，右键选择”Remove“进行对规则的移除，该操作不可逆。移除后只能手动恢复。

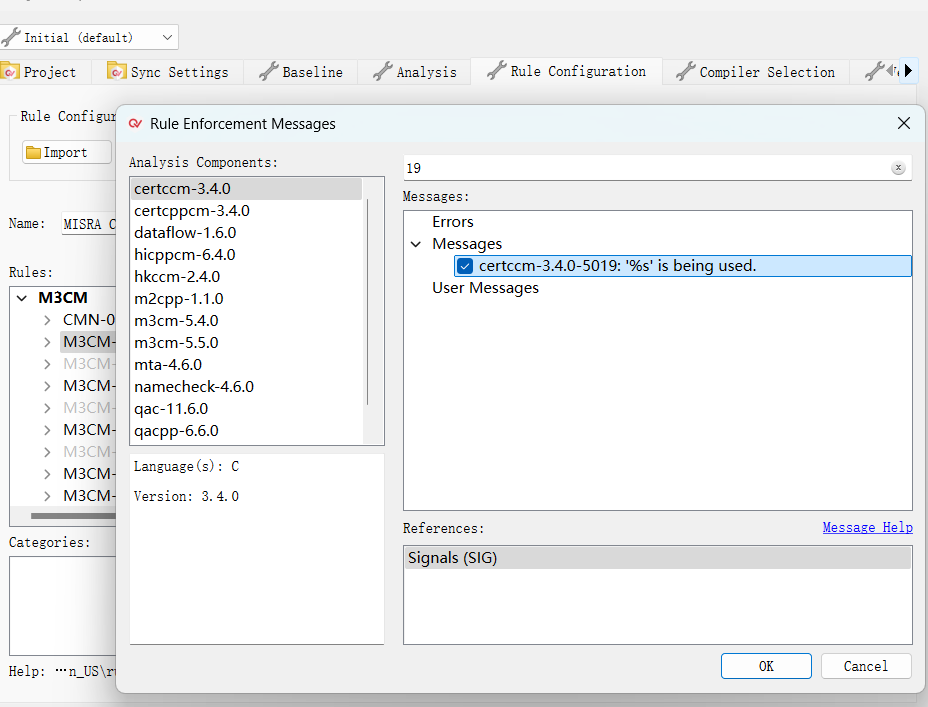

4.选择相应规则文件夹，右键选择”Message“进行消息的添加，假设我知晓需要的Message号末尾为19，在搜索栏搜索相应的关键字，找到需要的规则消息，勾选后点击OK，保存至该规则集内。

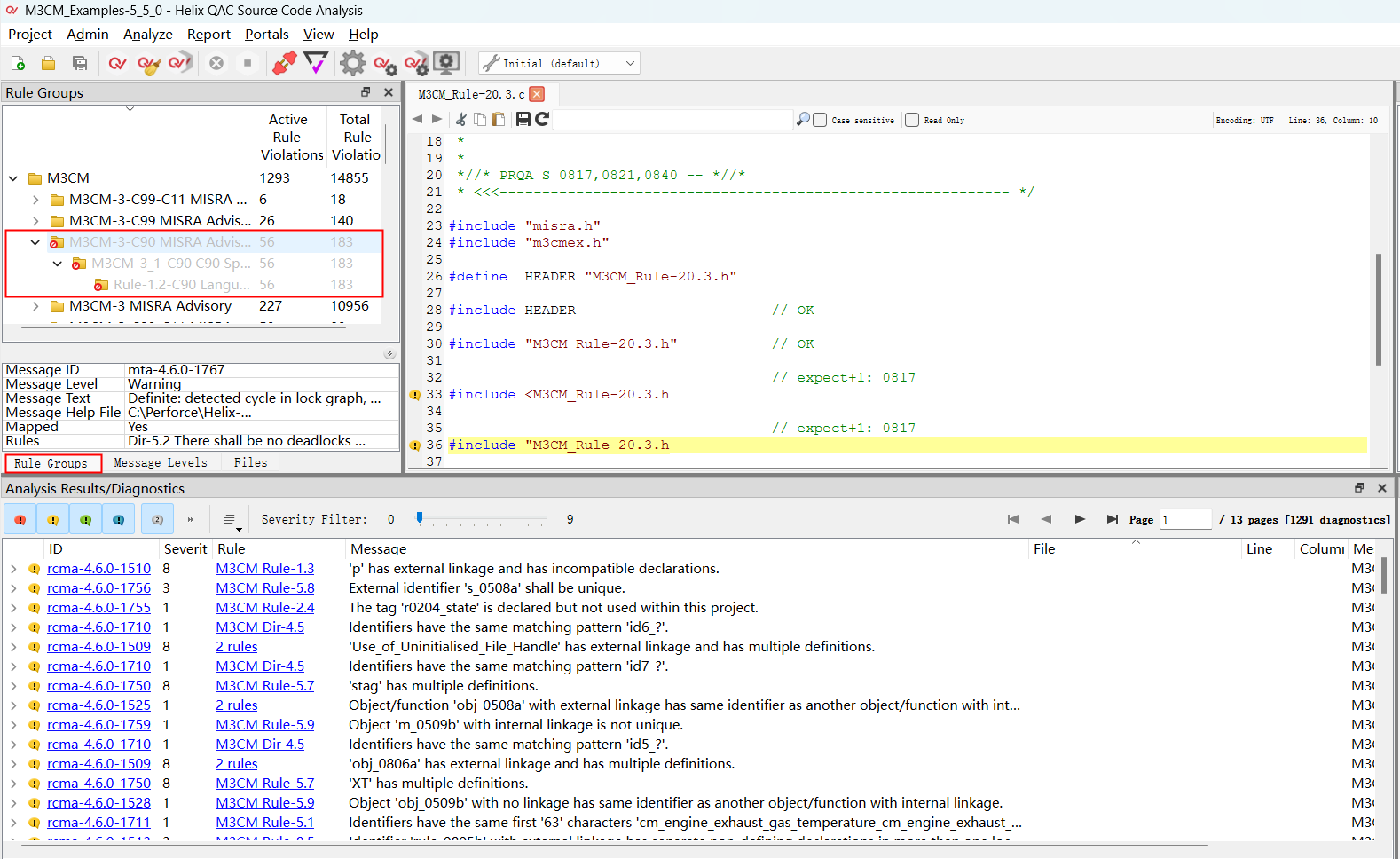

7）、保存配置后，点击分析，我们可以看到成功分析，进入Rule Group,在此处我们可以看到在“Rule Configuration”中设置的抑制信息均会在这里显示，具体到消息。可快速进行消息的实用性进行判断，记录消息和规则位置，方便后续进行抑制。

五、讨论

1. 对于不同的语言标准，Helix QAC的建议是？

如果客户使用的C ++11，Helix QAC建议使用HICPP 进行规则检查。

如果客户使用的C++14，Helix QAC建议客户使用Autosar C++14进行规则检查。

如果客户使用的C++17,Helix QAC建议客户使用MISRA C++2023进行规则检查。

2. ACF文件是什么？

在Helix QAC（原PRQA）中，ACF文件全称为“Analysis Configuration File”，即分析配置文件。它是用来定义Helix QAC分析过程中使用的设置和选项的文件。ACF文件允许用户配置分析工具的各种参数，包括选择哪些检查规则集（rules sets）应用于代码分析，以及如何报告结果等。

3. RCF文件是什么？

在Helix QAC（原PRQA）中，RCF文件全称为“Rule Configuration File”，即规则配置文件。RCF文件用于定义特定的规则集和规则配置，它允许用户启用或禁用特定的规则或消息，以及设置规则的严重性级别。这样，用户可以根据项目需求和偏好来定制静态代码分析的规则检查，从而优化分析过程并减少误报。

六、总结

Helix QAC的ACF（Analysis Configuration File）和RCF（Rule Configuration File）分别用于定制分析行为和规则配置。ACF允许用户设置宏定义和头文件路径，而RCF则用于启用或禁用特定规则。对于客户而言，它们的价值在于能够确保代码分析的准确性，减少误报，提高代码质量和安全性，以及优化开发流程。

本例以M3CM为例讲解如何配置"ACF和RCF"文件，减少
