1、 文档目标

解决PK51如何使用HEX文件生产BIN文件。

2、 问题场景

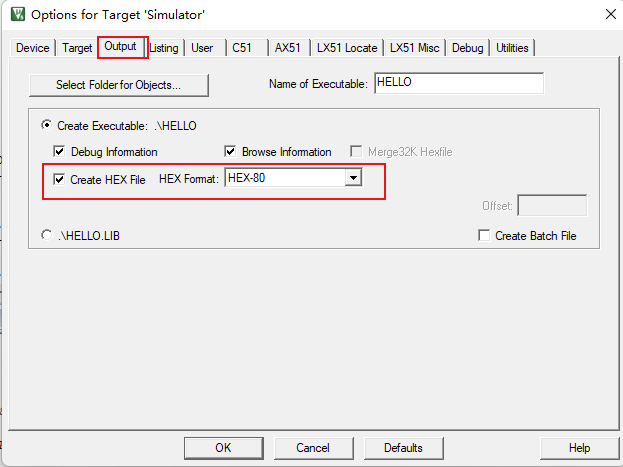

在PK51中可以在options->output中使用“Create HEX File”选项生成HEX文件进行使用（如图2-1）。但是，有些情况下，需要使用bin文件而不是hex文件。

3、软硬件环境

1）、软件版本：Keil PK51 9.60

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1）、使用“Hex2Bin.exe”实现

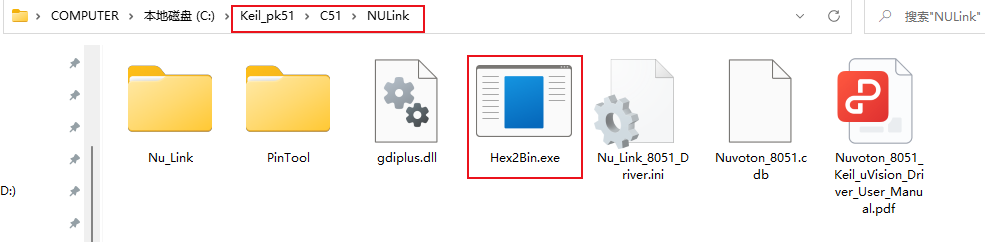

（1）、在PK51的安装目录下的C51NULink文件夹中，就有执行程序Hex2Bin.exe（如图4-1-1）。

图4-1-1

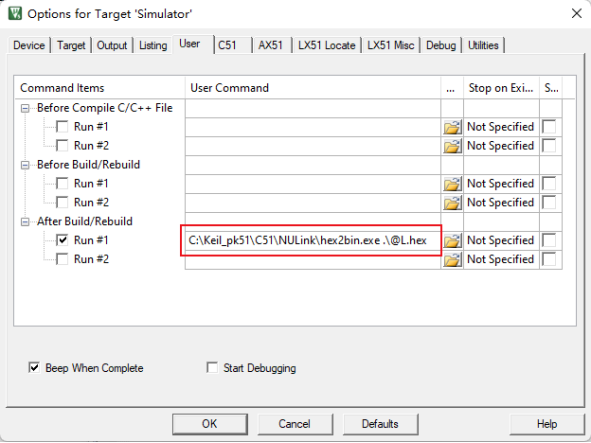

（2）、在生成好了HEX文件后，在PK51中进入到options->User栏中，在After Build/Rebuild的输入栏中，输入命令“C:Keil_pk51C51NULinkhex2bin.exe .@L.hex” ，命令的意义是指定使用的Hex2Bin.exe的路径并且指定hex文件的路径。（如图4-1-2）

图4-1-2

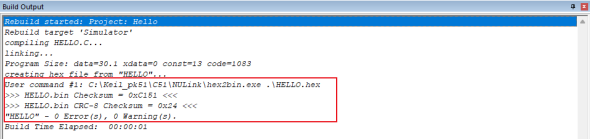

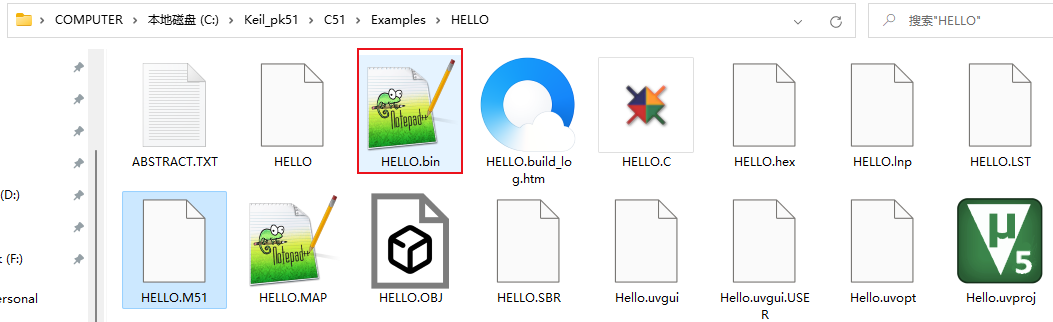

（3）、然后，去重新Build工程，就可以在Build output窗口中看到命令执行的情况（如图4-1-3）。并且在hex文件的位置看到bin文件的生成（如图4-1-4）。

图4-1-3

图4-1-4

2）、使用第三方工具srec_cat.exe工具

（1）、srec_cat.exe工具是由SourceForge提供的一个文件格式转换工具。可以在下面的网址中下载并完成安装：https://sourceforge.net/projects/srecord/files/srecord-win32/

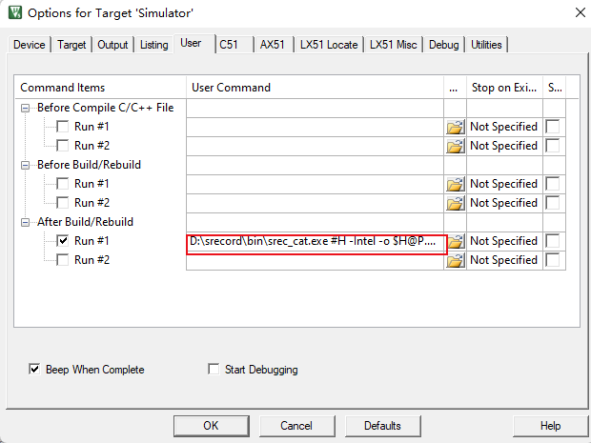

（2）、安装完成后，也是在PK51中进入到options->User栏中，在After Build/Rebuild的输入栏中，输入命令"D:srecordbinsrec_cat.exe #H -Intel -o $H@P.bin -Binary"（如图2-2-1） 。命令解析是指定srec_cat.exe路径，#H表示期望输入的是hex文件，-Intel表示指定应将输入文件解释为Intel HEX文件，-o表示输出参数，$H@P.bin表示输出为bin文件。-Binary表示指定应将输出文件生成为二进制文件。

图4-2-1

（3）、然后，去重新Build工程，就可以在Build output窗口中看到命令执行的情况（如图4-2-2）。

图4-2-2

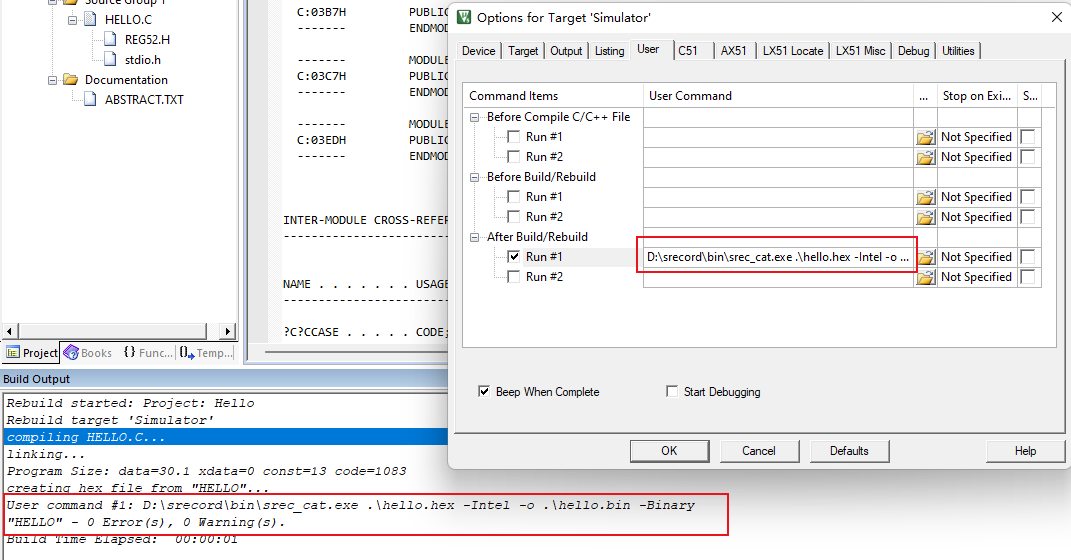

（4）、在命令上也可以用这个形式“D:srecordbinsrec_cat.exe .hello.hex -Intel -o .hello.bin -Binary”，直接指定hex文件和生成bin文件。也是正常生成bin文件。（如图4-2-3）

图4-2-3
