1、 文档目标

对于DStream仿真器上面的指示灯亮灭代表的意义进行分析。

2、 问题场景

主要对于DStream仿真器的使用过程中，不同的情况下面仿真器的指示灯会进行相应的亮灭。了解一下不同指示灯的亮灭所提示的信息，可以了解仿真过程中出现的一些问题。

3、软硬件环境

1、软件版本：ARM DS 2022.2

2、电脑环境：Windows 11

3、外设硬件：DStream仿真器

4、解决方法

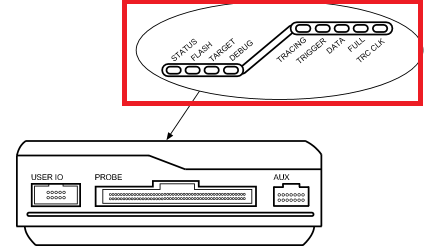

DStream指示灯上面一共有9个指示灯（如图1）。分别为调试特性的指示灯和Trace特性的指示灯。

1、STATUS、FLASH、TARGET、DEBUG代表DSTREAM调试特性的LED指示灯。

（1）STATUS：当在调试过程中检测到严重错误，STATUS LED会连续亮红灯。这个时候必须重新启动DSTREAM才能继续使用它。重新启动就需要按住RESET按钮大约三秒钟，直到STATUS LED熄灭。

（2）FLASH：FLASH LED亮绿色，表示当前该设备正在访问其内部闪存。

（3）TARGET：当通过探头检测到目标VTref引脚时，TARGET LED发光。

（4）DEBUG ：当调试数据传输正在进行时，DEBUG LED亮绿色。

2、TRACING、TRIGGER、DATA、FULL、TRC CLK代表DSTREAM跟踪特性的LED指示灯。

（1）TRACING：TRACING指示灯表示当前正在进行跟踪调试。

（2）TRIGGER：TRIGGER指示灯表示检测到触发器。

（3）DATA：DATA LED指示数据缓冲区中有有效数据。

（4）FULL：当捕获到足够数量的跟踪数据以填充定义的缓冲区大小时，FULL LED会亮起。然后缓冲区进行包装，并继续捕获跟踪数据，覆盖捕获的原始跟踪数据。

（5）TRC CLK：TRC CLK指示灯亮绿色表示检测到有效的跟踪时钟。TRC CLK LED亮红色表示跟踪时钟有问题。如果出现传感器的TRC CLK LED为绿色，DSTREAM单元TRC CLK LED为红色，则表示目标正在输出跟踪时钟，但DSTREAM无法锁定它。可能存在时钟频率过高或时钟频率变化太大的情况导致这样的想象发生。

图1
