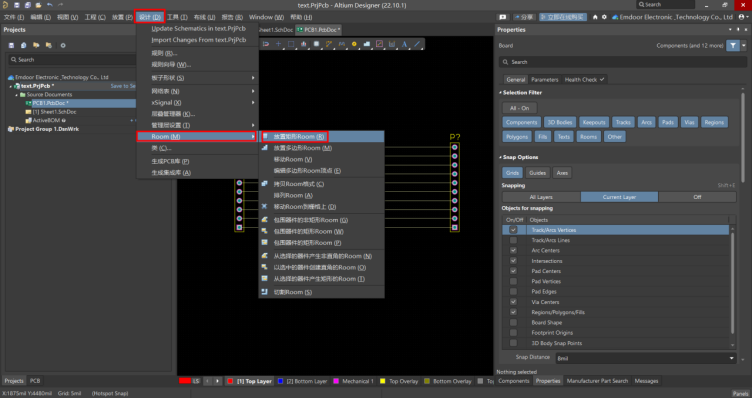

在PCB界面下【设计】【Room】【放置矩形Room】。

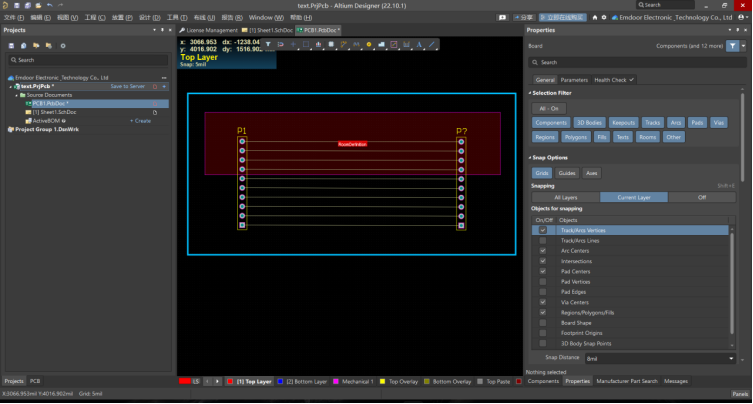

放置一半的Room，设计走线宽度进行对比。

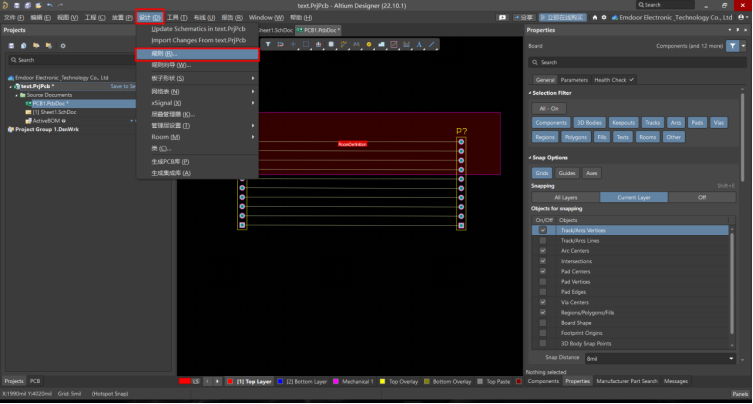

接下来打开【设计】【规则】设置Room下的线宽规则。

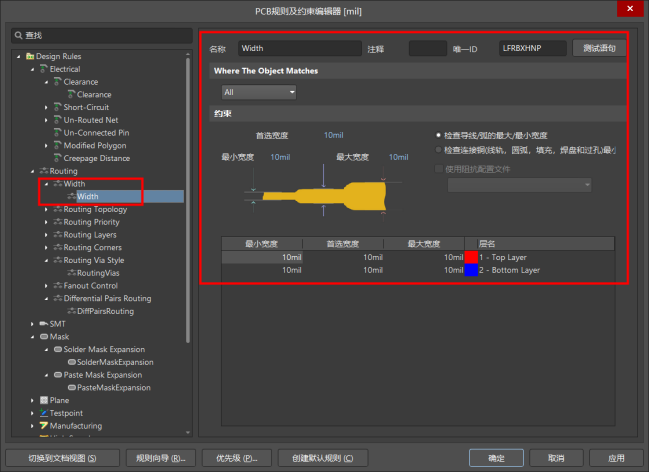

规则管理器下走线宽度只有一条默认规则（10mil）。

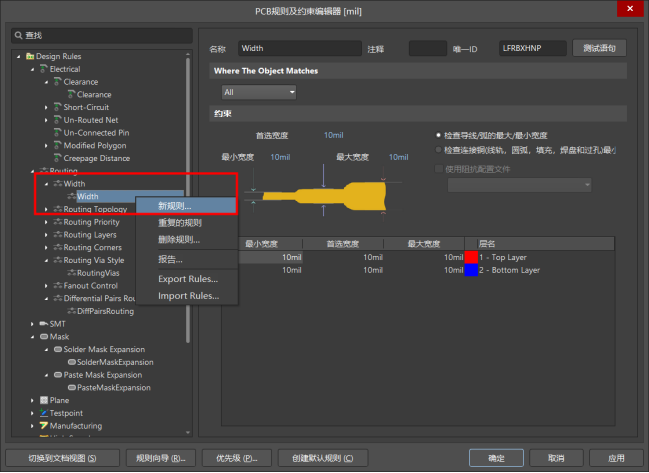

右键【Width】点击【新规则】

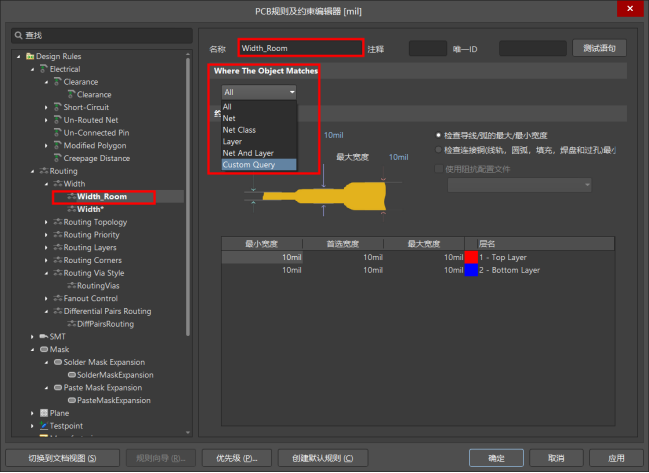

对新规则重命名，规则使用条件【Custom Query】查询语句进行设置。

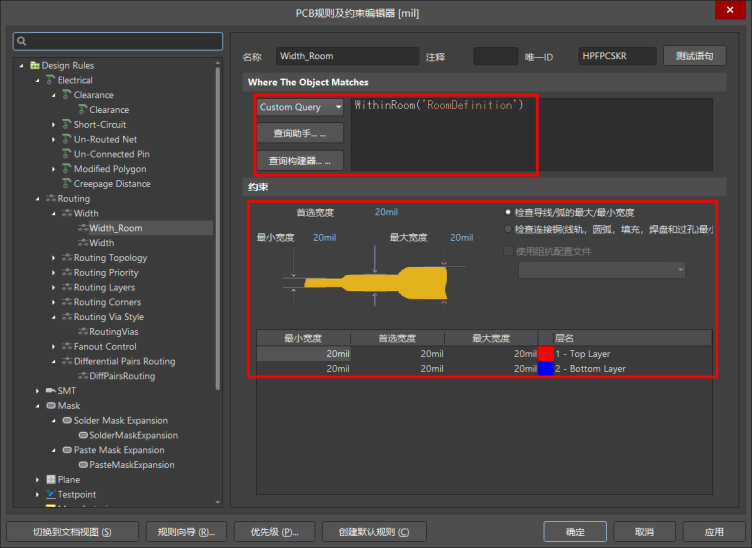

输入语句命令【WithinRoom(‘RoomDefinition’)】，命令输入会有索引提示。将该规则的线宽改为20mil。点击【应用】【确定】。

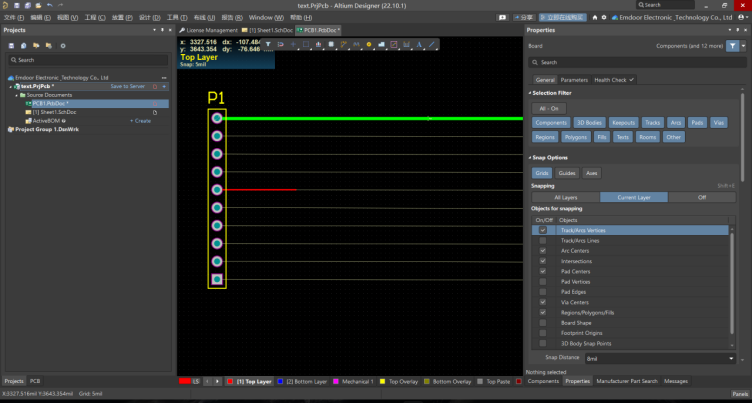

对ROOM内和ROOM外进行布线操作可以发现线宽有明显的区别。

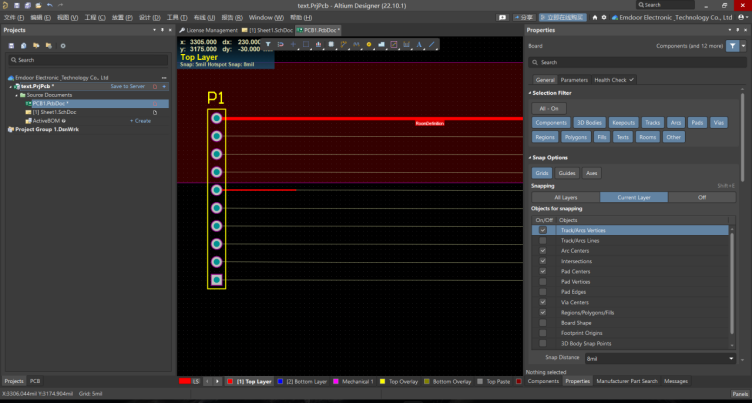

删去ROOM后，发现走线报错，走线宽度不符合约束规则。该规则须在ROOM下进行使用。
