归档类型:Altium/Altium Designer/FAQ/张超越
文档目标:原理图走线网络同Port端口相对应
应用场景:在新的工程中默认设置是没有将走线网络与Prot端口名称相一致,是对应所连接器件的名称+管脚号。这里来看一下如何修改设置进行显示。
软硬环境:
Window 11
AD23.5.1 (AD版本无限制)
解决方法:

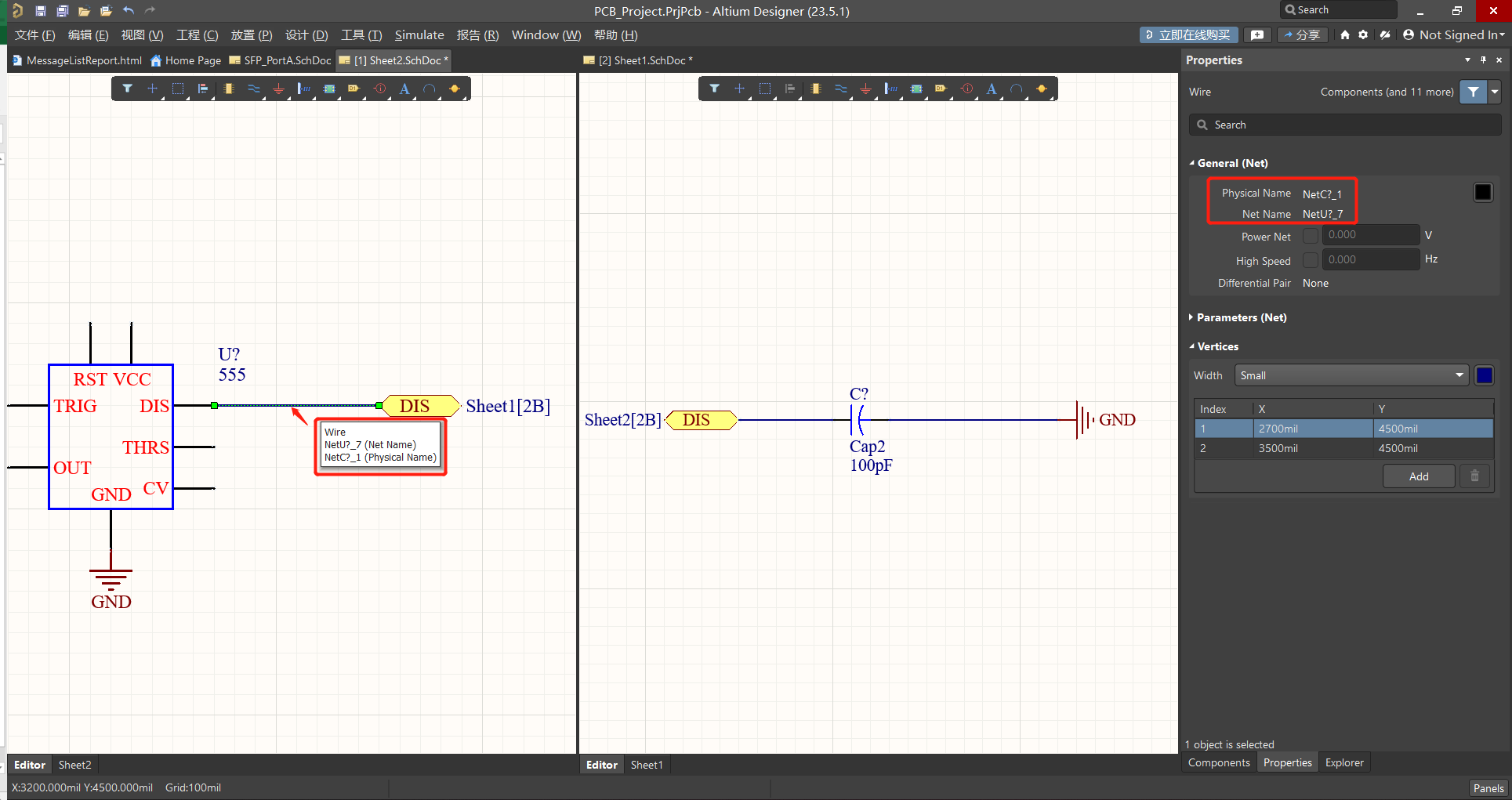

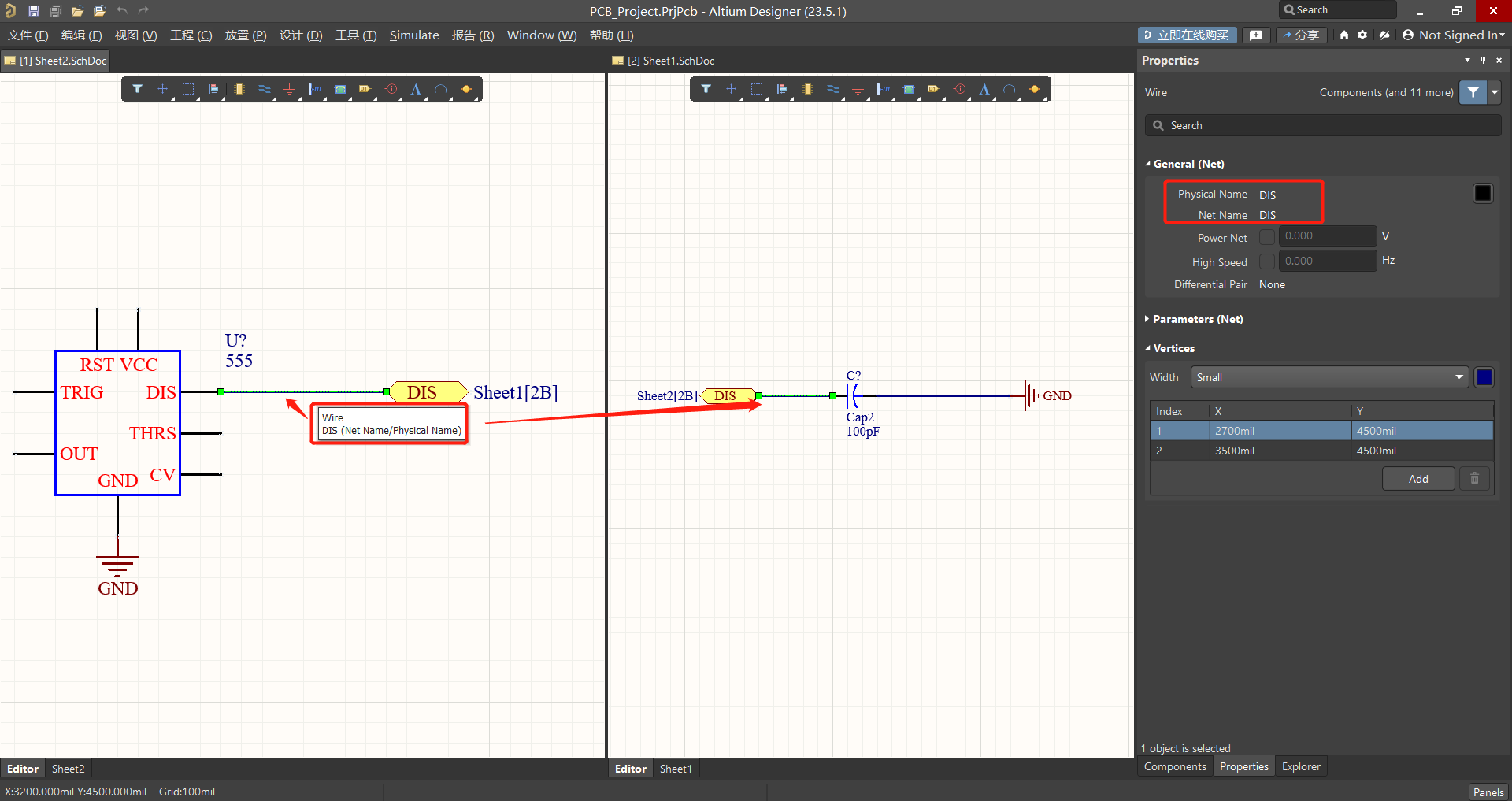

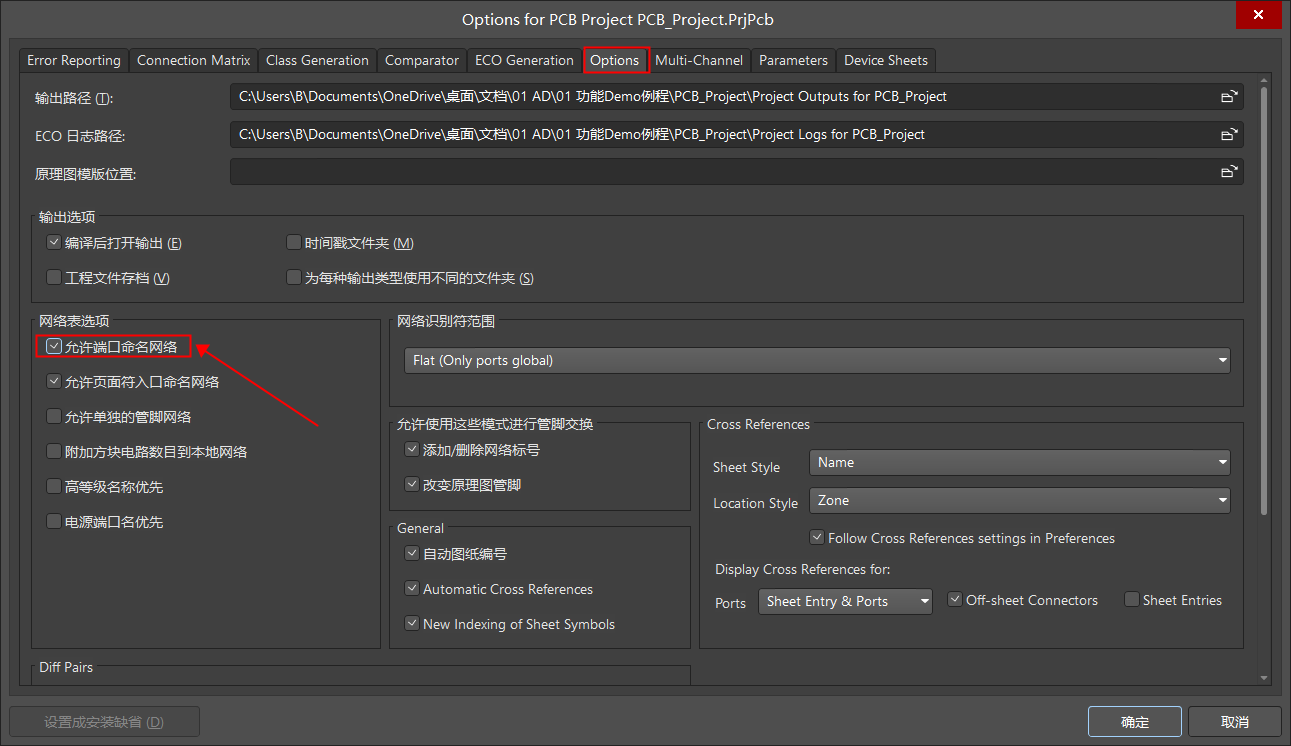

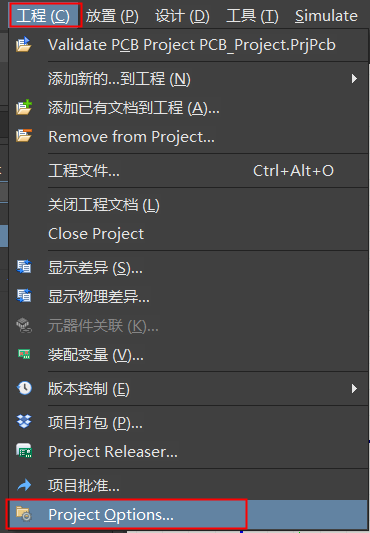

在下图中鼠标悬浮在Wire上显示连接两端的连接信息:【NetU?-7】555芯片的7号管脚;【NetC?-1】电容Cap的1号管脚,打开Wire的属性板也可以看到悬浮窗口的信息。
