1、 文档目标

记录在GHS内使用瑞萨的E1/E2仿真调试器，GHS内软件如何进行配置。

2、 问题场景

客户公司有多个E1/E2经常将相关配置选项混淆，E1与E2本身配置文件不同并且芯片不同相关的配置文件也不同,前提是客户仿真器可以在设备管理器中成功识别。

图2

3、软硬件环境

1）、软件版本：Mutil 7.16

2）、电脑环境：Windows 11

3）、外设硬件：无

4、解决方法

1）、进入项目管理界面，选择<Target >--<Connect...>，进入连接选项界面。

图4-1

2）、点击标记处快捷键，新建连接方案,设置连接方案的名称，Type类型选择为<Renesas V850/850E ICE (850eserv2)>

图4-2

3）、进入”Connection“界面，在”Device file“处选择对应芯片的.dvf文件，”Debugger“处首先选择E1还是E2仿真器，JTAG接口，选择<RH850>内核。其余默认即可。

图4-3

4）、进入”Clock“界面，在”Main clock“处填写时钟”16000“kHz，其余默认即可。

图4-4

5）、进入”Advanced“界面，选择<Protect I/O memory>保护内存，在”Registry ID code “处填写(E2仿真器填写64个f，E1仿真器填写32个f)，其余默认即可。

图4-5

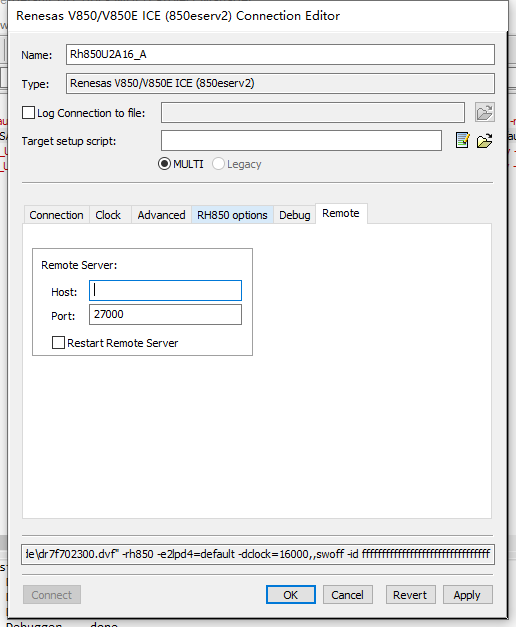

6）、进入”Remote“界面，”Port“处填写端口<27000>，其余默认即可。

图4-6

注：设置确认后再排查版本、补丁包等问题。

参考：0401FAQ20231212-GHS添加补丁包-E1/E2调试（补充）0401FAQ20231109-GHS添加补丁包

【更多软件使用问题请站内搜索或关注B站：亿道电子查看视频教学】
